СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-27

СХЕМА СИСТЕМЫ

ХАРАКТЕРИСТИКИ КАТУШЕК ЗАЖИГАНИЯ

СВЕЧИ ЗАЖИГАНИЯ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

M1163000301644

СВЕЧИ ЗАЖИГАНИЯ

AK503331

Показатель

Техническая характеристика

Тип

Залитые компаундом 4 индивидуальных катушки
зажигания

Показатель

4B11

4B12

NGK

FR6EI

FR5EI

DENSO

K20PSRB8

K16PSRB8

Показатель

Номинальное значение

Предельное значение

Искровой зазор, мм

0.7

− 0.8

1.2

СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-28

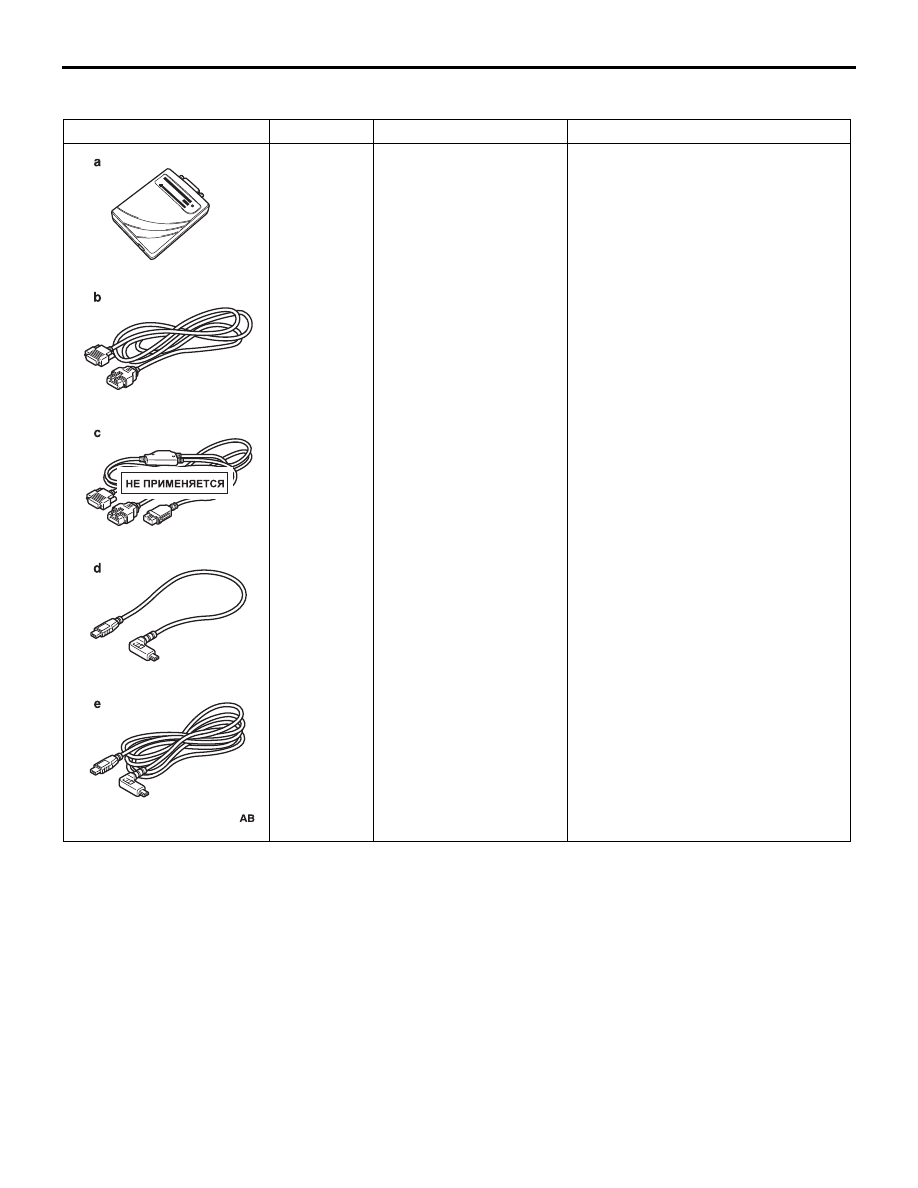

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1163000600932

Инструмент

Номер

Наименование

Применение

a.MB992744
b.MB992745
c.MB992746
d.MB992747
e.MB992748

a.Автомобильный

диагностический
интерфейс (V.C.I.Lite)

b.Главный жгут проводов

А диагностического
интерфейса V.C.I.Lite
(автомобили с линией
связи CAN)

c.Главный жгут проводов

B диагностического
интерфейса V.C.I.Lite
(автомобили без
линии связи CAN)

d.Короткий USBкабель

диагностического
интерфейса V.C.I.Lite

e.Длинный USBкабель

диагностического
интерфейса V.C.I.Lite

Проверка частоты вращения
коленчатого вала на холостом ходу

ACB05421

MB992745

MB992746

MB992744

MB992747

MB992748

СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-29

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ

ПРОВЕРКА КАТУШЕК ЗАЖИГАНИЯ

M1163001201554

ПРИМЕЧАНИЕ:  Проверка катушек зажигания на
обрыв при помощи простого омметра невозможна,
т.к. в цепи ее вторичной обмотки имеется встроен$
ный диод. Соответственно этому, проверка вторич$
ной цепи катушки зажигания проводится следующим
образом.

MB991955
A: MB991824
B: MB991827
C: MB991910
D: MB991911
E: MB991825
F: MB991826

Дополнительные
принадлежности для
многофункционального
тестера M.U.T.III

• A: Автомобильный

диагностический
интерфейс (V.C.I.)

• B: Кабель с разъемом

USB для тестера
M.U.T.III

• C: Главный жгут

проводов A тестера
M.U.T.III (автомобили
с линией связи CAN)

• D: Главный жгут

проводов B тестера
M.U.T.III (автомобили
без линии связи CAN)

• E: Измерительный

адаптер прибора
M.U.T.III

• F: Кабель

синхронизации
тестера M.U.T.III

Проверка частоты вращения
коленчатого вала на холостом ходу

ВНИМАНИЕ

Для автомобилей с линией связи
CAN используйте главный жгут
проводов А тестера M.U.T.III,
чтобы передавать сигнал
имитируемой скорости
автомобиля. Если вместо этого
присоединить главный жгут В
тестера M.U.T.III, система CAN не
сможет работать правильно.

MB992273

Щетка для свечей
зажигания

Очистка свечей зажигания

Инструмент

Номер

Наименование

Применение

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

MB992273

СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-30

1. Установите выключатель зажигания в положение

"LOCK" (OFF) ВЫКЛЮЧЕНО, и присоедините к
диагностическому разъёму тестер M.U.T.III.

2. При помощи тестера M.U.T.III убедитесь, что

диагностических кодов не имеется. Если коды
имеются, запишите их номера и выполните по ним
соответствующие диагностические процедуры,
даже если они не связаны с системой зажигания.

3. Снимите разъемы со всех форсунок.
4. Отсоедините разъем катушки зажигания.
5. Снимите катушку зажигания и установите

заведомо исправную свечу зажигания на
проверяемую катушку.

6. Вновь подсоедините разъем катушки зажигания.
7. "Заземлите" корпус свечи зажигания на "массу"

двигателя.

8. Проверьте наличие искры между электродами

свечи зажигания при прокручивании двигателя
стартером.

9. Если искра слабая или вообще отсутствует,

выполните ту же процедуру с заведомо исправной
катушкой зажигания. Если при проверке с
заведомо исправной катушкой зажигания искра
становится яркой, неисправность связана с
катушкой зажигания. Замените катушку
зажигания на новую. Если при проверке с
заведомо исправной катушкой зажигания
нормальная искра отсутствует, неисправность
связана с цепями зажигания. Проверка цепи
зажигания.

10.При помощи тестера M.U.T.III проверьте,

появилисть ли после выполнения проверки
диагностические коды. Удалите все имеющиеся
диагностические коды, кроме кодов, появившихся
при проверке на этапе 1. Затем выполните
процедуру диагностики по имеющимся
диагностическим кодам.

11.Установите выключатель зажигания в положение

"LOCK" (ВЫКЛ), после чего отключите тестер
M.U.T.III.

ПРОВЕРКА И ОЧИСТКА СВЕЧЕЙ
ЗАЖИГАНИЯ

M1163004302898

ВНИМАНИЕ

• Искровой зазор иридиевых свечей зажигания

не подлежит регулировке.

• Не допускается чистить иридиевые свечи

зажигания при помощи проволочной щетки,
т.к. при такой очистке могут быть
повреждены элекроды. Для очистки
иридиевых свечей зажигания используйте
специальную пескоструйную установку или
специальную щетку (MB992273).

ПРИМЕЧАНИЕ: В эксплуатации для замены свечей
зажигания выдерживайте установленные
межсервисные интервалы.  Если межэлектродный
(искровой) зазор в свече зажигания и
сопротивление изоляции нормальные, проверьте
состояние свечи и, при необходимости, очистите ее.

ПРОВЕРКА ИСКРОВОГО ЗАЗОРА
СВЕЧЕЙ ЗАЖИГАНИЯ

Проверьте искровой зазор в свече зажигания
специальным проволочным щупом. Замените свечу
зажигания, если величина ее искрового зазора
превышает допустимый предел.

Номинальное и предельное значения:

ACB05017

Произво



дитель

Тип

Номинальное
значение (мм)

Предельное
значение
(мм)

NGK

FR6EI
<4B11>
FR5EI
<4B12>

0.7

− 0.8

1.2

DENSO

K20PSRB
8 <4B11>
K16PSRB
8 <4B12>

0.7

− 0.8

1.2
