ДРОССЕЛЬНЫЙ УЗЕЛ

СИСТЕМА РАСПРЕДЕЛЕННОГО ВПРЫСКА ТОПЛИВА (MPI)

13A

-196

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

>>А<< УСТАНОВКА ПРОКЛАДКИ КОР
ПУСА ДРОССЕЛЬНОГО УЗЛА

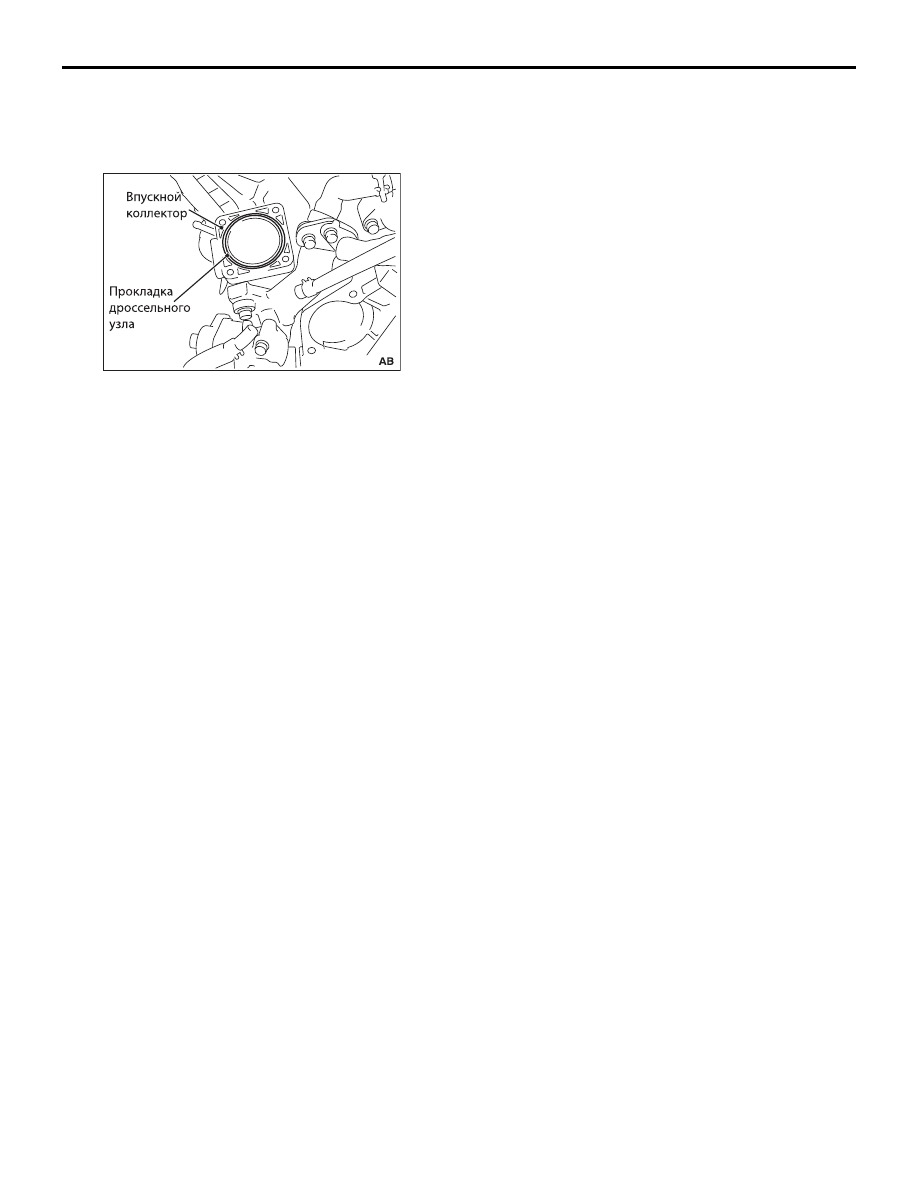

Установите прокладку дроссельного узла в канавку
на фланце впускной коллектора, не допуская ее скру
чивания или повреждения.

>>B<< ОПЕРАЦИИ ПО УСТАНОВКЕ

Установите выключатель зажигания в позицию "ON"
и затем в позицию "LOCK" (OFF), подождав после
этого в течение по крайней мере 10 с.

AC506797

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

СИСТЕМА РАСПРЕДЕЛЕННОГО ВПРЫСКА ТОПЛИВА (MPI)

13A

-197

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

СНЯТИЕ И УСТАНОВКА

M1131033802258

ВНИМАНИЕ

• Если блок управления двигателем был заменен, одновременно с ним не должен заменяться блок

управления системой KOS. Если необходимо заменить одновременно два указанных блока
управления, сначала замените один из них и при помощи тестера M.U.T.III зарегистрируйте его
идентификационный код. Затем выполните такую же процедуру для другого блока.

• Если заменяется блок управления двигателем, выполните для него процедуру кодирования.
• При замене блока управления двигателем при помощи тестера M.U.T.III запишите номер шасси

(См. ГЛАВА 00  Процедура записи номера шасси ).

• После замены блока управления двигателем, работа двигателя на холостом ходу может быть

нестабильной, т.к. процедура адаптации системы управления двигателм с системой распреде
ленного впрыска топлива (MPI) еще не была выполнена. Чтобы обеспечить устойчивую работу
двигателя, выполните процедуру адаптации системы управления на режиме холостого хода (См.
ГЛАВА 00
 Предостережения перед выполнением работ по техническому обслуживанию, Проце
дура адаптации параметров управления на режиме холостого хода для двигателей с системой
распределенного впрыска топлива (MPI ).

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

>>А<< ОПЕРАЦИИ ПО УСТАНОВКЕ

Установите выключатель зажигания в позицию "ON"
и затем в позицию "LOCK" (OFF), подождав после
этого в течение по крайней мере 10 с.

Дополнительные операции до и после установки

• Снятие и установка воздухоочистителя (См. ГЛАВА

15

− Воздухоочиститель ).

ACB05832

Последовательность операций



по снятию деталей

>>

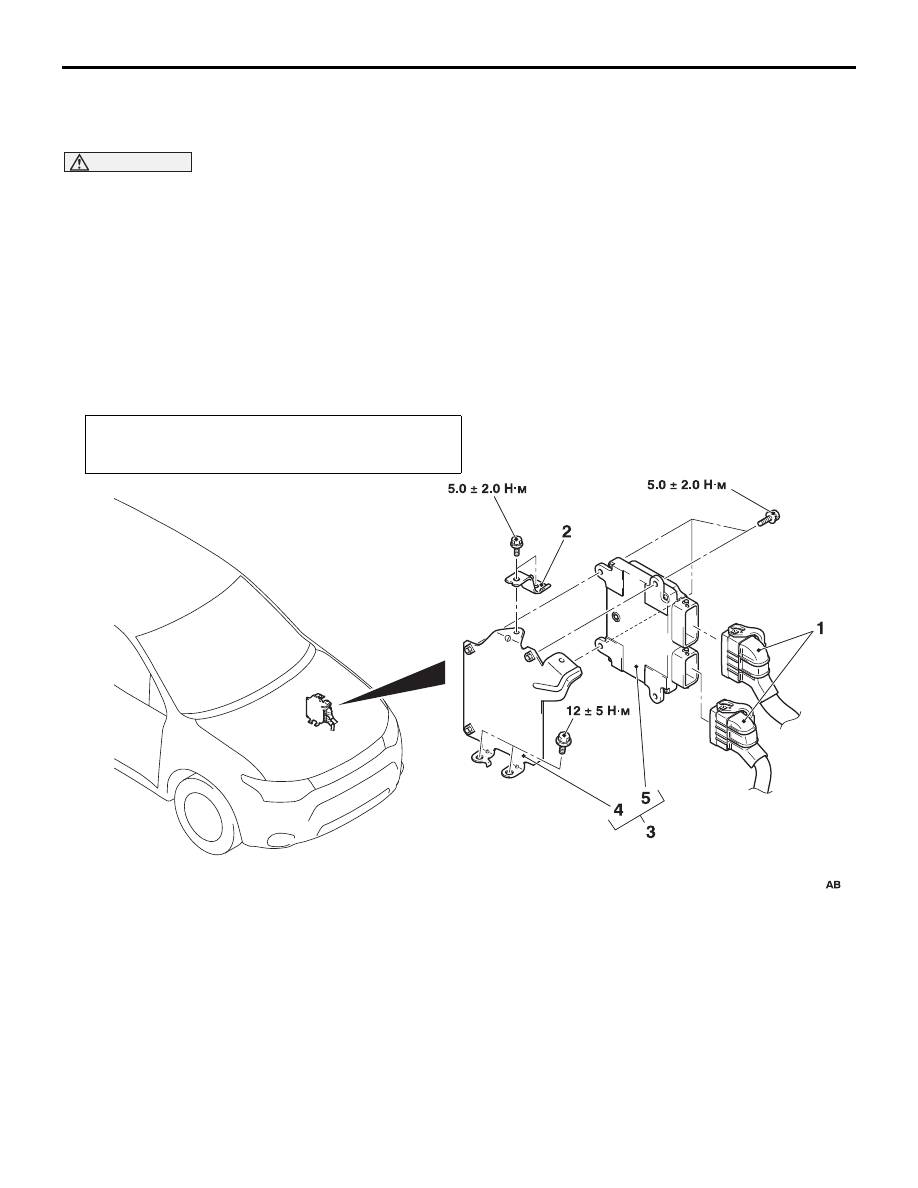

A

<<

Операции при установке <только при
установке>

1.

Присоединение разъема блока уп
равления двигателем

2.

Кронштейн блока управления двига
телем

3.

Блок управления двигателелем с
кронштейном

4.

Кронштейн электронного блока уп
равления двигателем (ECU)

5.

Электронный блок управления двига
телем

13B

-1

ˆ¸ ´  13B

СИСТЕМА ПОДАЧИ

ТОПЛИВА

˛˜¯—˘ ˝¨¯

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  .

13B

-2

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ . . . . . . . . . . . .

13B

-2

ПРОВЕРКА РАБОТЫ ТОПЛИВНОГО



НАСОСА  . . . . . . . . . . . . . . . . . . . . . . . . . . .

13B

-2

ПРОВЕРКА ДАТЧИКА УКАЗАТЕЛЯ



УРОВНЯ ТОПЛИВА  . . . . . . . . . . . . . . . . . .

13B

-2

ЗАМЕНА МОДУЛЯ ТОПЛИВНОГО



НАСОСА И ДАТЧИКА УРОВНЯ ТОПЛИВА

13B

-2

ЗАМЕНА ДАТЧИКА УКАЗАТЕЛЯ УРОВНЯ
ТОПЛИВА<4WD> . . . . . . . . . . . . . . . . . . . .

13B

-4

ПРОВЕРКА ГЕРМЕТИЧНОСТИ



ТОПЛИВНОГО БАКА  . . . . . . . . . . . . . . . . .

13B

-5

ТОПЛИВНЫЙ БАК <2WD> . . . . . .

13B

-7

СНЯТИЕ И УСТАНОВКА <2WD> . . . . . . . .

13B

-7

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

13B

-10

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

13B

-11

ТОПЛИВНЫЙ БАК <4WD> . . . . . .

13B

-12

СНЯТИЕ И УСТАНОВКА <4WD> . . . . . . . .

13B

-12

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

13B

-16

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

13B

-17

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

СИСТЕМА ПОДАЧИ ТОПЛИВА

13B

-2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1135000601262

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ПРОВЕРКА РАБОТЫ ТОПЛИВНОГО
НАСОСА

M1135002300446

См. ГЛАВА 13A  Технические операции на
автомобиле, Проверка работоспособности
топливного насоса .

ПРОВЕРКА ДАТЧИКА УКАЗАТЕЛЯ
УРОВНЯ ТОПЛИВА

M1135003101170

См. ГЛАВА 54A  Комбинация приборов, Технические
операции на автомобиле, Проверка датчика уровня
топлива .

ЗАМЕНА МОДУЛЯ ТОПЛИВНОГО НАСОСА
И ДАТЧИКА УРОВНЯ ТОПЛИВА

M1135004901986

1. Сброс давления в системе топливоподачи (См.

ГЛАВА 13A  Технические операции на автомо
биле, Сброс давления в магистралях системы
топливоподачи ).

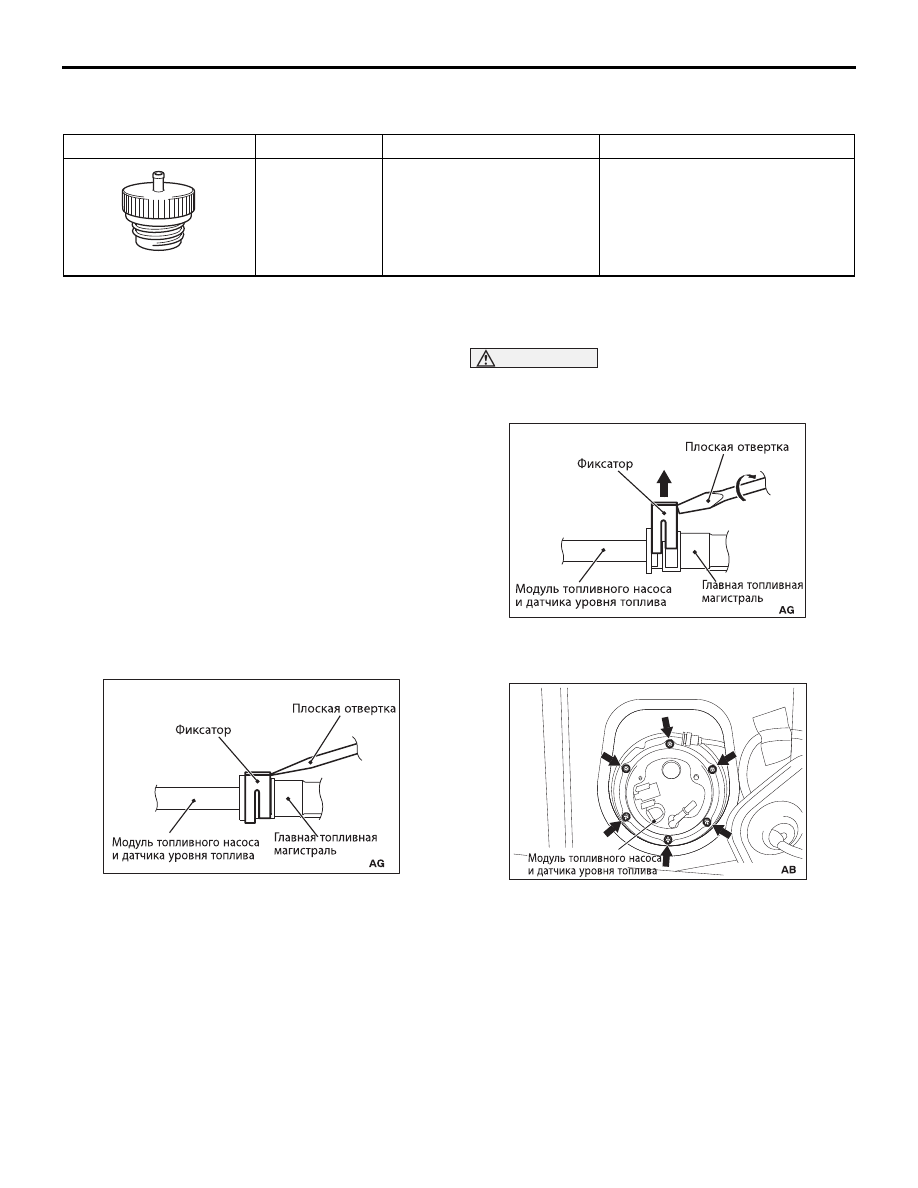

2. Вставьте лезвие плоской отвертки (шириной 6 мм

и толщиной 1 мм) в фиксатор штуцера главной
топливной магистрали.

ВНИМАНИЕ

При приподнятии фиксатора штуцера главной
топливной магистрали будьте осторожны, не
повредите фиксатор.

3. Поверните вставленную в фиксатор отвертку на

90 градусов, приподняв фиксатор и освободив
штуцер главной топливной магистрали.

4. Отверните гайки крепления модуля топливного

насоса и указателя уровня топлива в баке.

5. Снимите кронштейн топливного бака, разъем и

установочное кольцо топливного насоса.

Инструмент

Номер

Наименование

Применение

MB992145

Проверка герметичности
крышки топливного бака

Проверка герметичности
топливной системы

B992145

AC606017

AC606018

ACB05939
