Mitsubishi Outlander 3. Руководство - часть 54

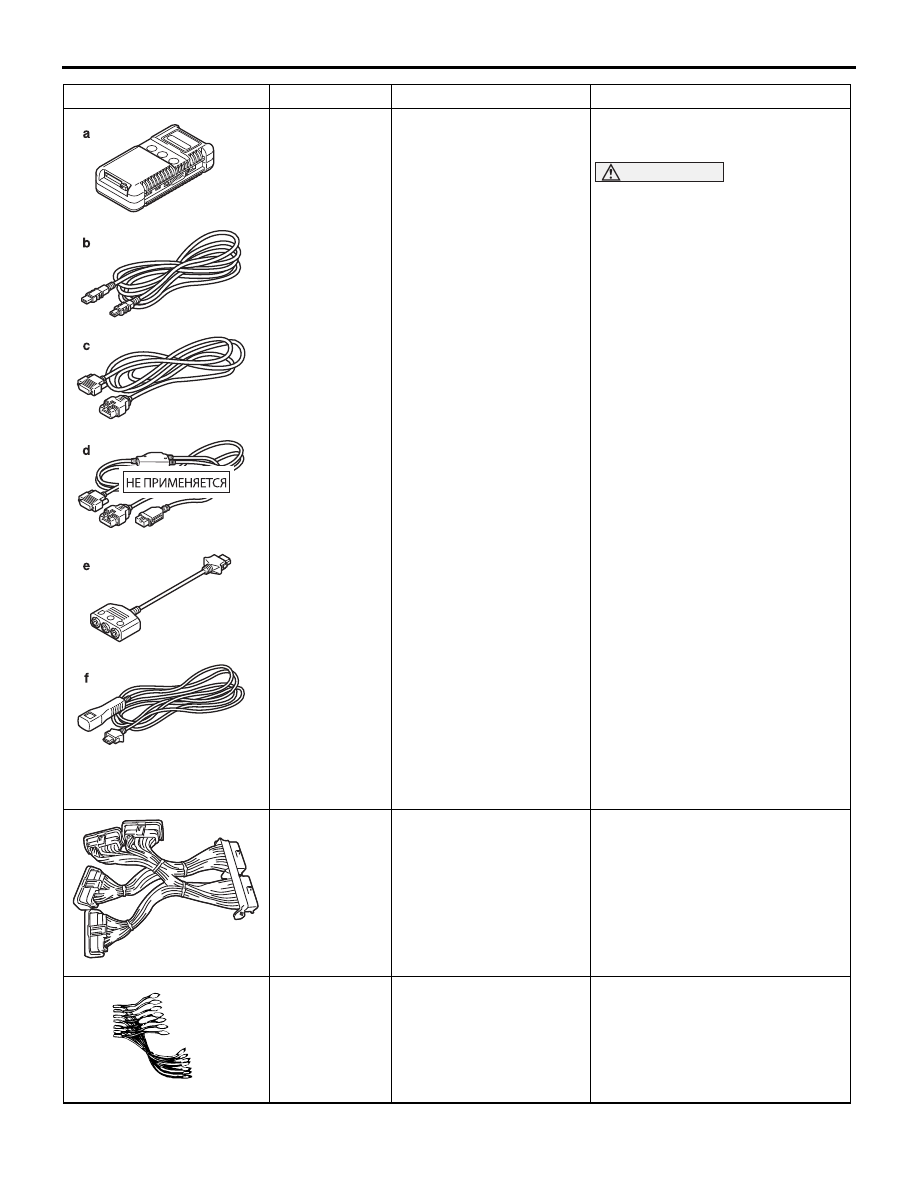

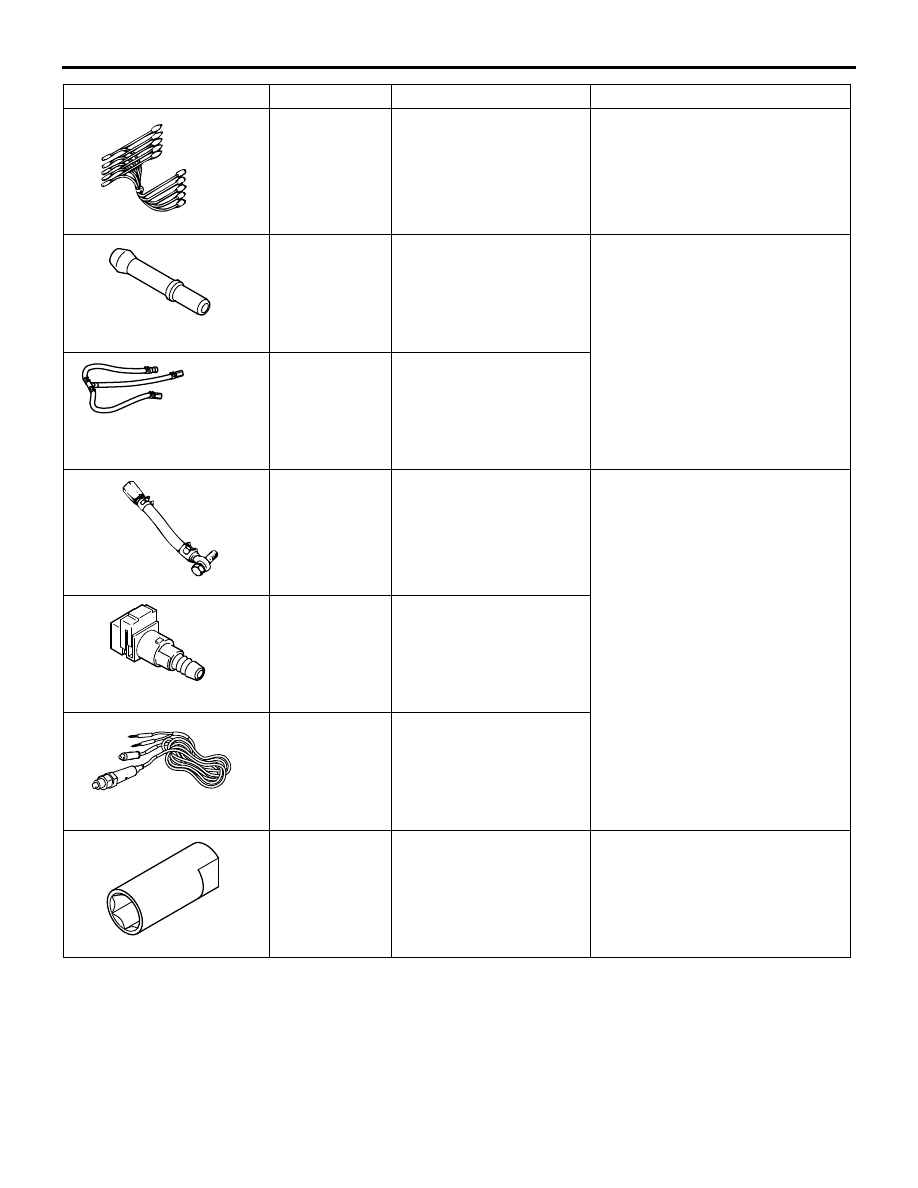

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

СИСТЕМА РАСПРЕДЕЛЕННОГО ВПРЫСКА ТОПЛИВА (MPI)

13A

-12

MB991955
a: MB991824
b: MB991827
c: MB991910
d: MB991911
e: MB991825
f: MB991826

Дополнительные прина

длежности для много
функционального
тестера M.U.T.III

a: Автомобильный диа

гностический интер
фейс (V.C.I.)

b: Кабель USB
c: Главный жгут проводов

A тестера M.U.T.III (ав
томобили с линией
связи CAN)

d: Главный жгут проводов

B тестера M.U.T.III (ав
томобили без линии
связи CAN)

e: Адаптер для проведе

ния электрических из
мерений

f: Кабель синхронизации

• Проверка системы топливопо

дачи MPI

• Проверка давления топлива

ВНИМАНИЕ

Для автомобилей с линией свя
зи CAN используйте главный
жгут проводов А тестера
M.U.T.III, чтобы передавать
сигнал имитируемой скорости
автомобиля. Если вместо этого
присоединить главный жгут В
тестера M.U.T.III, система CAN
не сможет работать правильно.

MB992110

Жгут проводовпереход

ник для проверки блока
управления силовым аг
регатом

• Измерение напряжения при по

иске неисправностей

• Измерение напряжения на кон

тактах электронного блока уп
равления двигателем.

• Проверка при использовании

осциллографа

MB991709

Проверочный жгут прово
довпереходник

• Измерение напряжения при по

иске неисправностей

• Проверка при использовании

осциллографа

Инструмент

Номер

Наименование

Применение

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

MB992110

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

СИСТЕМА РАСПРЕДЕЛЕННОГО ВПРЫСКА ТОПЛИВА (MPI)

13A

-13

MB991658

Проверочный жгут прово
довпереходник

• Измерение напряжения при по

иске неисправностей

• Проверка при использовании

осциллографа

• Проверка кислородных датчи

ков

MB992001

Адаптер шланга

• Измерение давления топлива

• Проверка качества распылива

ния топлива форсунками

MB992076

Комплект для проверки
форсунок

MD998709

Шлангпереходник

Измерение давления топлива

MB992049

Быстросъемный штуцер

MB991981

Комплект для измерения
давления топлива

MB992042

Ключ для датчика темпе
ратуры охлаждающей
жидкости двигателя

Снятие и установка датчика тем
пературы охлаждающей жидкости
двигателя.

Инструмент

Номер

Наименование

Применение

MB991658

MB992001

MB992076

MB992049

MB991981

MB992042

ПОИСК ПРИЧИН НЕИСПРАВНОСТЕЙ

СИСТЕМА РАСПРЕДЕЛЕННОГО ВПРЫСКА ТОПЛИВА (MPI)

13A

-14

ПОИСК ПРИЧИН НЕИСПРАВНОСТЕЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ
ПО ПОИСКУ ПРИЧИН
НЕИСПРАВНОСТЕЙ

M1131150002616

См. ГЛАВА 00 Рекомендации по диагностике неис
правностей / выполнению проверочных работ
Содержание процедуры поиска причин неисправ
ностей .

ФУНКЦИЯ ДИАГНОСТИКИ

M1131155504935

СИГНАЛИЗАТОР НЕИСПРАВНОСТЕЙ
СИСТЕМЫ УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ (CHECK ENGINE)

Когда в системе управления двигателем появляются
указанные в таблице неисправности, сигнализатор
неисправностей указанной системы будет гореть или
мигать. Когда сигнализатор неисправностей остается
включенным после пуска при работающем двигателе,
следует проверить наличие диагностических кодов.
Имеются два способа проверки исправности лампы
сигнализатора: При включении зажигания сигнализа
тор должен гореть и затем через несколько секунд
гаснуть. После пуска двигателя сигнализатор не дол
жен гореть.

ПРИМЕЧАНИЕ: Если блок управления бесступенча

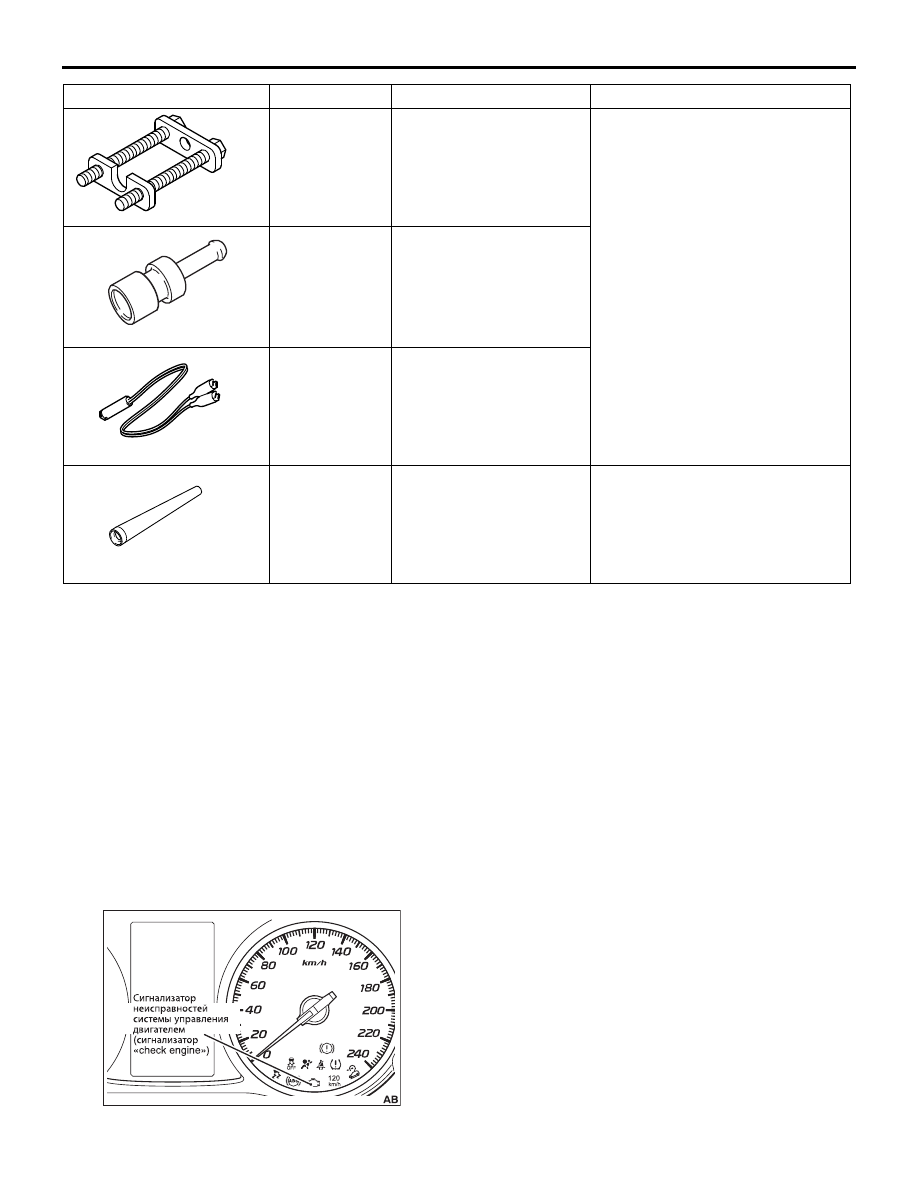

MB992184

Держатель форсунки

Проверка качества распыливания
топлива форсунками

MB992088

Штуцер для проверки
форсунок

MB991607

Жгут проводов для про
верки форсунок

MB992106

Приспособление для ус
тановки уплотнительных
колец

Установка уплотнительных колец
на форсунки со стороны их распы
лителей

Инструмент

Номер

Наименование

Применение

MB992184

MB992088

MB991607

B992106

AKC00024

ПОИСК ПРИЧИН НЕИСПРАВНОСТЕЙ

СИСТЕМА РАСПРЕДЕЛЕННОГО ВПРЫСКА ТОПЛИВА (MPI)

13A

-15

НЕИСПРАВНОСТИ, ПОЯВЛЕНИЕ КОТОРЫХ ПРИВОДИТ К ВКЛЮЧЕНИЮ
СИГНАЛИЗАТОРА НЕИСПРАВНОСТЕЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

ВНИМАНИЕ

Сигнализатор неисправностей постоянно горит при появлении указанных ниже неисправностей сис
темы управления двигателем.

P0010

Цепь масляного клапана управления фазами впуска

P0031

Низкий уровень напряжения в цепи нагревателя переднего кислородного датчика

P0032

Высокий уровень напряжения в цепи нагревателя переднего кислородного датчика

P0037

Низкий уровень напряжения в цепи нагревателя заднего кислородного датчика

P0038

Высокий уровень напряжения в цепи нагревателя заднего кислородного датчика

P0068

*1

Недостоверность сигнала датчика расхода воздуха

P0102

*1

Низкий уровень входного сигнала в цепи датчика расхода воздуха

P0103

*1

Высокий уровень входного сигнала в цепи датчика расхода воздуха

P0107

Низкий уровень входного сигнала в цепи датчика абсолютного давления во впускном коллекторе

P0108

Высокий уровень входного сигнала в цепи датчика абсолютного давления во впускном коллекторе

P0112

*1

Низкий уровень входного сигнала в цепи датчика температуры воздуха на впуске

P0113

*1

Высокий уровень входного сигнала в цепи датчика температуры воздуха на впуске

P0117

*1

Низкий уровень входного сигнала в цепи датчика температуры охлаждающей жидкости двигателя

P0118

*1

Высокий уровень входного сигнала в цепи датчика температуры охлаждающей жидкости двигателя

P0121

*1

Недостоверность сигнала основного датчика положения дроссельной заслонки

P0122

*1

Низкий уровень входного сигнала в цепи основного датчика положения дроссельной заслонки

P0123

*1

Высокий уровень входного сигнала в цепи основного датчика положения дроссельной заслонки

P0125

Несоответствующая температура охлаждающей жидкости для осуществления управления
топливоподачей с обратной связью по содержанию кислорода в отработавших газах

P0131

Низкий уровень напряжения в цепи сигнала переднего кислородного датчика

P0132

Высокий уровень напряжения в цепи сигнала переднего кислородного датчика

P0133

Замедленный отклик в цепи сигнала переднего кислородного датчика

P0134

Отсутствие активного сигнала в цепи переднего кислородного датчика

P0137

Низкий уровень напряжения в цепи сигнала заднего кислородного датчика

P0138

Высокий уровень напряжения в цепи сигнала заднего кислородного датчика

P0171

Нарушение работы системы топливоподачи (бедный состав смеси)

P0172

Нарушение работы системы топливоподачи (богатый состав смеси)

P0221

*1

Недостоверность сигнала дополнительного датчика положения дроссельной заслонки

P0222

*1

Низкий уровень входного сигнала в цепи дополнительного датчика положения дроссельной заслонки

P0223

*1

Высокий уровень входного сигнала в цепи дополнительного датчика положения дроссельной заслонки

P0261

Низкий уровень напряжения в цепи форсунки No. 1

P0262

Высокий уровень напряжения в цепи форсунки No. 1

P0264

Низкий уровень напряжения в цепи форсунки No. 2

P0265

Высокий уровень напряжения в цепи форсунки No. 2

P0267

Низкий уровень напряжения в цепи форсунки No. 3

P0268

Высокий уровень напряжения в цепи форсунки No. 3

P0270

Низкий уровень напряжения в цепи форсунки No. 4

P0271

Высокий уровень напряжения в цепи форсунки No. 4

P0300

*2

Нерегулярные/множественные пропуски воспламенения в различных цилиндрах

P0301

*2

Пропуски воспламенения в цилиндре No. 1
