НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Общая информация /Передний бампер <для
автомобилей с дизельным двигателем>

51-1

ГЛАВА 51

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

•  Поскольку в конструкцию переднего бампера был добавлен динамический демпфер, то были пересмотрены

соответствующие процедуры обслуживания <для автомобилей с дизельным двигателем>.

•  В связи с использованием нового обозначения (DI-D) были добавлены дополнительные процедуры обслуживания.

ПЕРЕДНИЙ БАМПЕР <ДЛЯ АВТОМОБИЛЕЙ С ДИЗЕЛЬНЫМ
ДВИГАТЕЛЕМ>

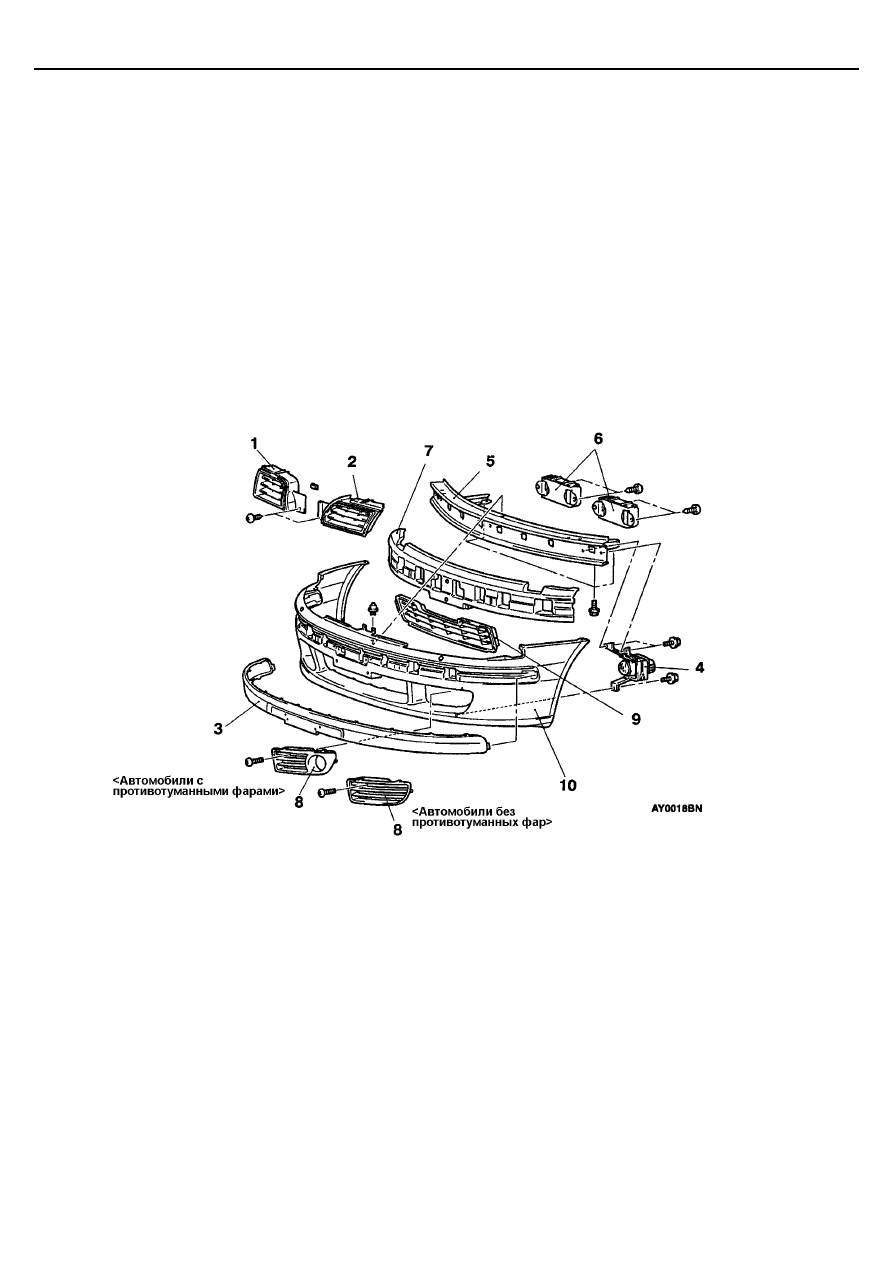

РАЗБОРКА И СБОРКА

Последовательность разборки
1. Радиаторная решетка (правая)
2. Радиаторная решетка (левая)
3. Защита бампера
4. Передняя противотуманная фара
5. Усилитель переднего бампера

6. Динамический демпфер
7. Вставка
8. Крышка передней противотуманной фары
9. Нижняя решетка радиатора
10. Наружная накладка бампера

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Маркировка

51-2

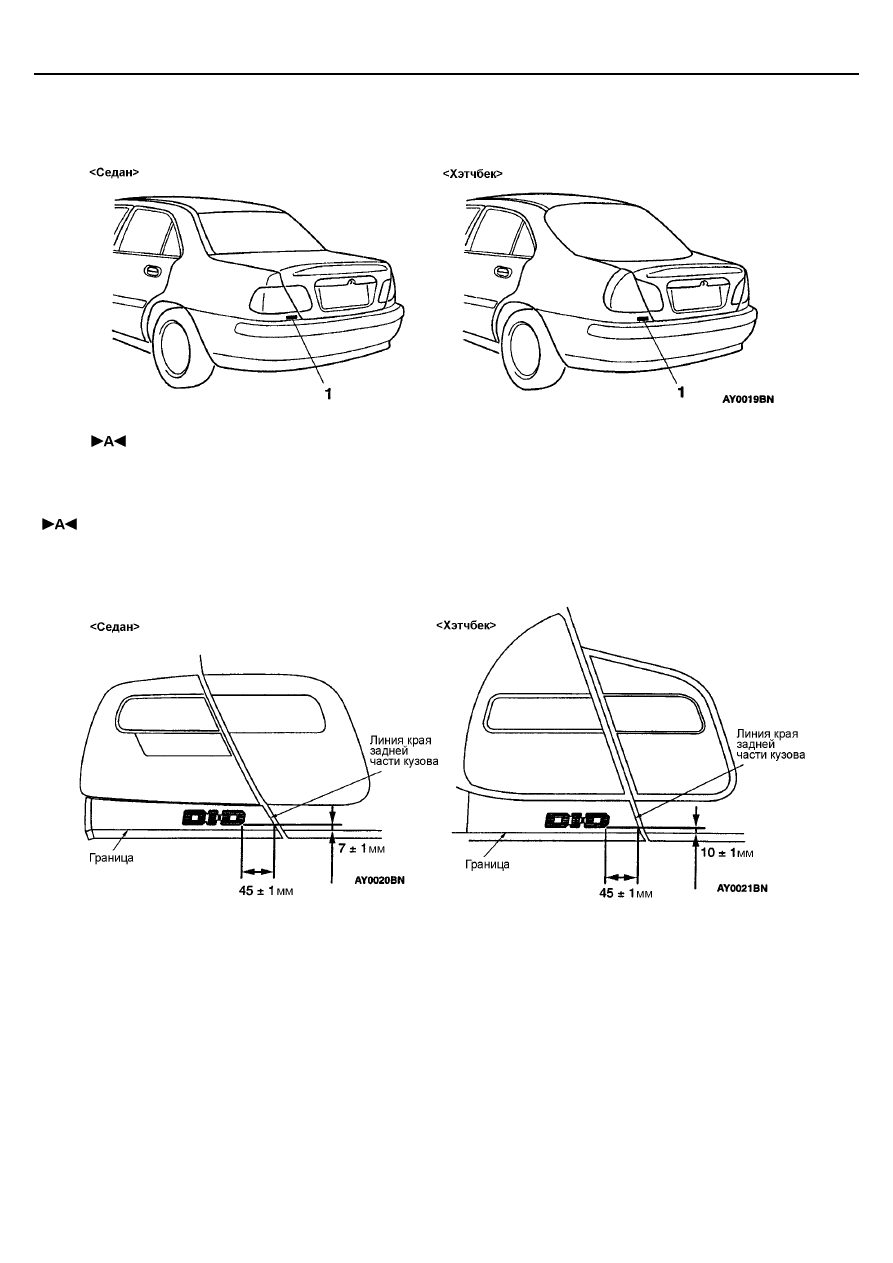

МАРКИРОВКА

СНЯТИЕ И УСТАНОВКА

1. Маркировка (DI-D).

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА МАРКИРОВКИ

1. Маркировка (DI-D).

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ –

Общая информация / Иммобилайзер

54-1

ГЛАВА 54

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

•  Использование дизельного двигателя потребовало изменения блока управления иммобилайзером, что в свою очередь

привело к изменению процедур поиска неисправностей <автомобили с дизельным двигателем>.

•  Мощность индикаторной лампы дополнительной системы пассивной безопасности (SRS), расположенной внутри

комбинации приборов, была заменена с 0,84 Вт на 1,4 Вт.

•  Яркость свечения индикаторной лампы режима GDI-ЕСО, расположенной внутри комбинации приборов, можно изменять,

используя для этого реостат.

•  В связи с исключением функции таймера обогревателя заднего стекла, была изменена процедура проверки выключателя

системы обогревателя заднего стекла <Автомобили с ручным управлением кондиционером>.

СИСТЕМА ИММОБИЛАЙЗЕРА

ПОИСК НЕИСПРАВНОСТЕЙ

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ

№ диагностического
кода

Проверяемый параметр

Страница

11

Шина данных транспондера

-

12

Идентификационный код не совпадает или не зарегистрирован

-

21

Шина данных между электронным блоком управления двигателем
(engine-ECU) и блоком управления иммобилайзером (immobilizer-ECU)

54-2

ПРИМЕЧАНИЕ:
Смотрите процедуры проверки диагностических кодов №11 и 12 в Базовом руководстве.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Иммобилайзер / Выключатель
обогревателя заднего стекла

54-2

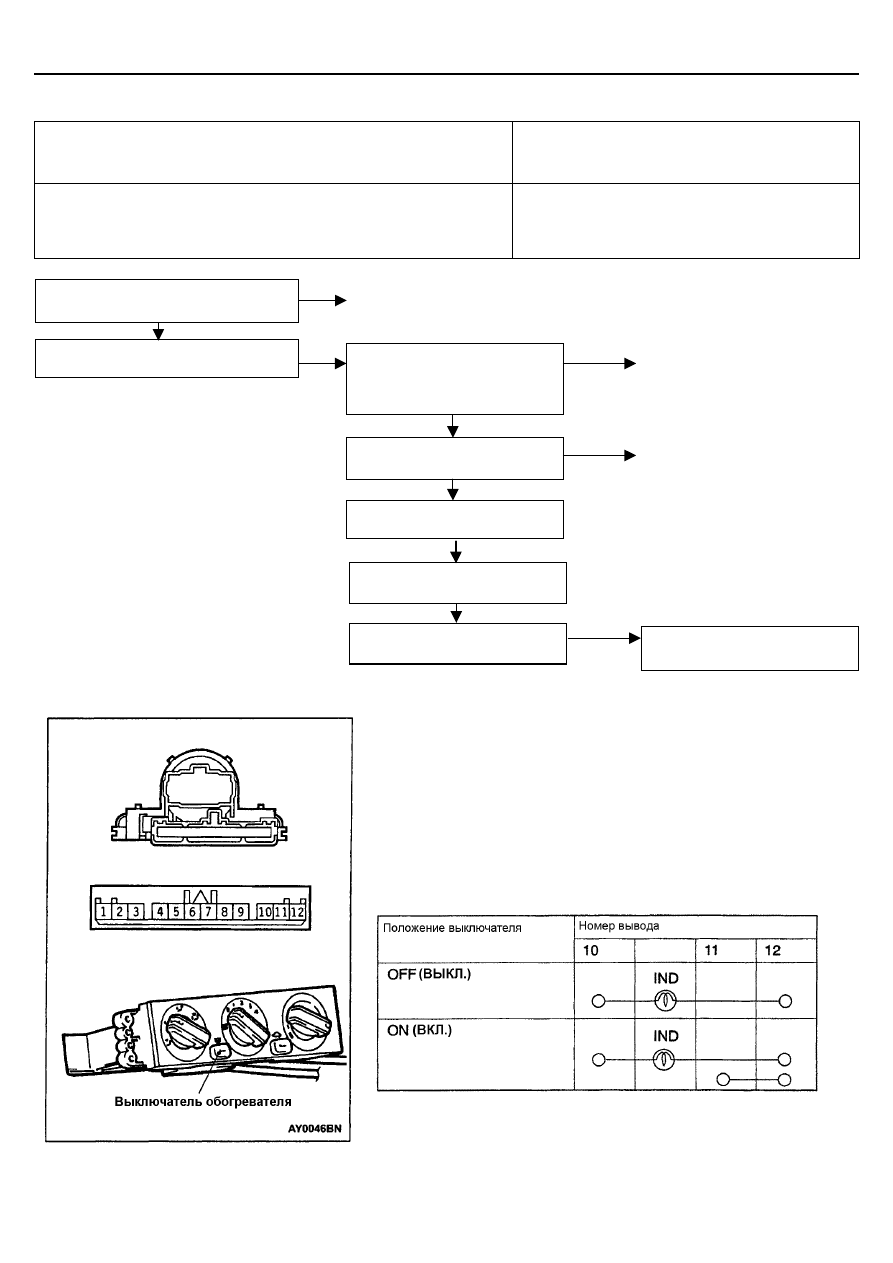

ПРОЦЕДУРА ПРОВЕРКИ ДИАГНОСТИЧЕСКОГО КОДА

Код №21. Шина данных между электронным блоком
управления двигателем (engine-ECU) и блоком
управления иммобилайзером (immobilizer-ECU)

Вероятные причины

После поворота ключа зажигания в положение «ON» от блока управления
двигателем (engine-ECU) в пределах заданного отрезка времени не получен код
подтверждения, или получен неправильный код.

•  Неисправность жгута проводов или разъема

•  Неисправность блока управления двигателем (engine-

ECU)

•  Неисправность блока управления иммобилайзером

(immobilizer-ECU)

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА
<Автомобили с ручным управлением
кондиционером>

ПРОВЕРКА

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ОБОГРЕВАТЕЛЯ ЗАДНЕГО
СТЕКЛА

Проверьте разъемы:

А-162, В-16, В-02.

Проверьте наличие признака

неисправности.

Проверьте жгут проводов между
блоком управления двигателем
(engine-ECU) и блоком управления

иммобилайзером (immobilizer-ECU).

Проверьте питание иммобилайзера
и его контакт с «массой».

Отремонтируйте

OK

OK

NG

NG

NG

NG

Замените блок управления

двигателем (engine-ECU).

Проверьте наличие признака

неисправности.

OK

Отремонтируйте

Замените блок управления

иммобилайзером (immobilizer-ECU).

NG

NG

Отремонтируйте

Проверьте наличие признака

неисправности.

OK
