ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания <4G6, 6А1>

16-52

РАСПРЕДЕЛИТЕЛЬ ЗАЖИГАНИЯ <6А1>

СНЯТИЕ И УСТАНОВКА

Предварительная операция
Снятие воздушного шланга и воздушного фильтра

Заключительные операции
•

Установка воздушного шланга и воздушного фильтра

•

Проверка и регулировка угла опережения зажигания

(Смотрите Главу 11В – Технические операции на
автомобиле)

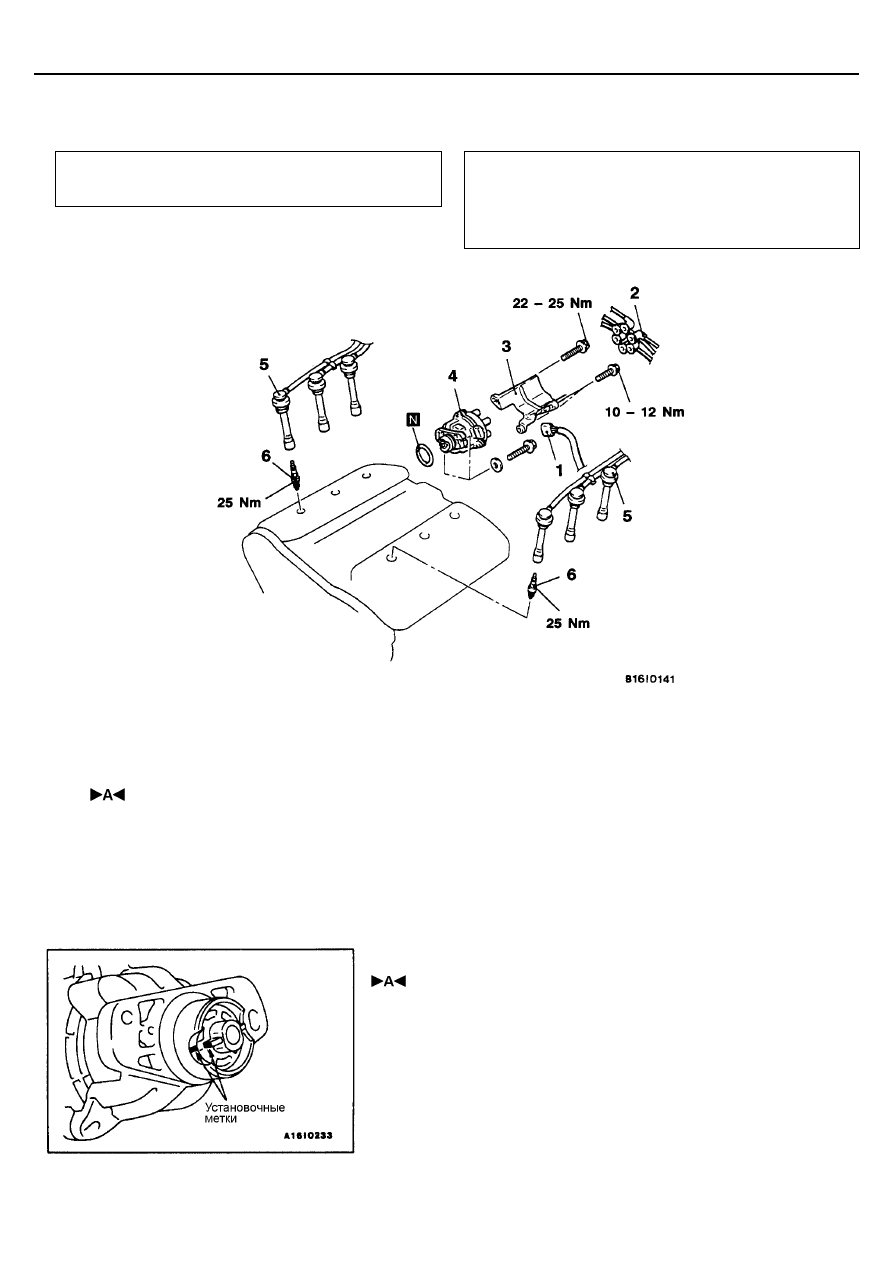

Последовательность снятия
1. Разъем распределителя зажигания
2. Соединения свечных проводов высокого

напряжения

3. Водозащитный щиток
4. Распределитель зажигания

!  Ресивер впускного коллектора

(Смотрите Главу 15).

5. Свечной провод высокого напряжения
6. Свеча зажигания

ОСНОВНЫЕ ОПЕРАЦИЯ ПО УСТАНОВКЕ

 УСТАНОВКА РАСПРЕДЕЛИТЕЛЯ ЗАЖИГАНИЯ

1.

Установите поршень цилиндра № 1 в верхнюю мертвую точку хода
сжатия.

2.

Совместите установочные метки на корпусе распределителя
зажигания и роторе распределителя зажигания и установите
распределитель зажигания в двигатель.

3.

Проверьте соответствие угла опережения зажигания номинальной
величине.
(Смотрите Главу 11В – Технические операции на автомобиле)

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания <4G6, 6А1>

16-53

РАЗБОРКА И СБОРКА

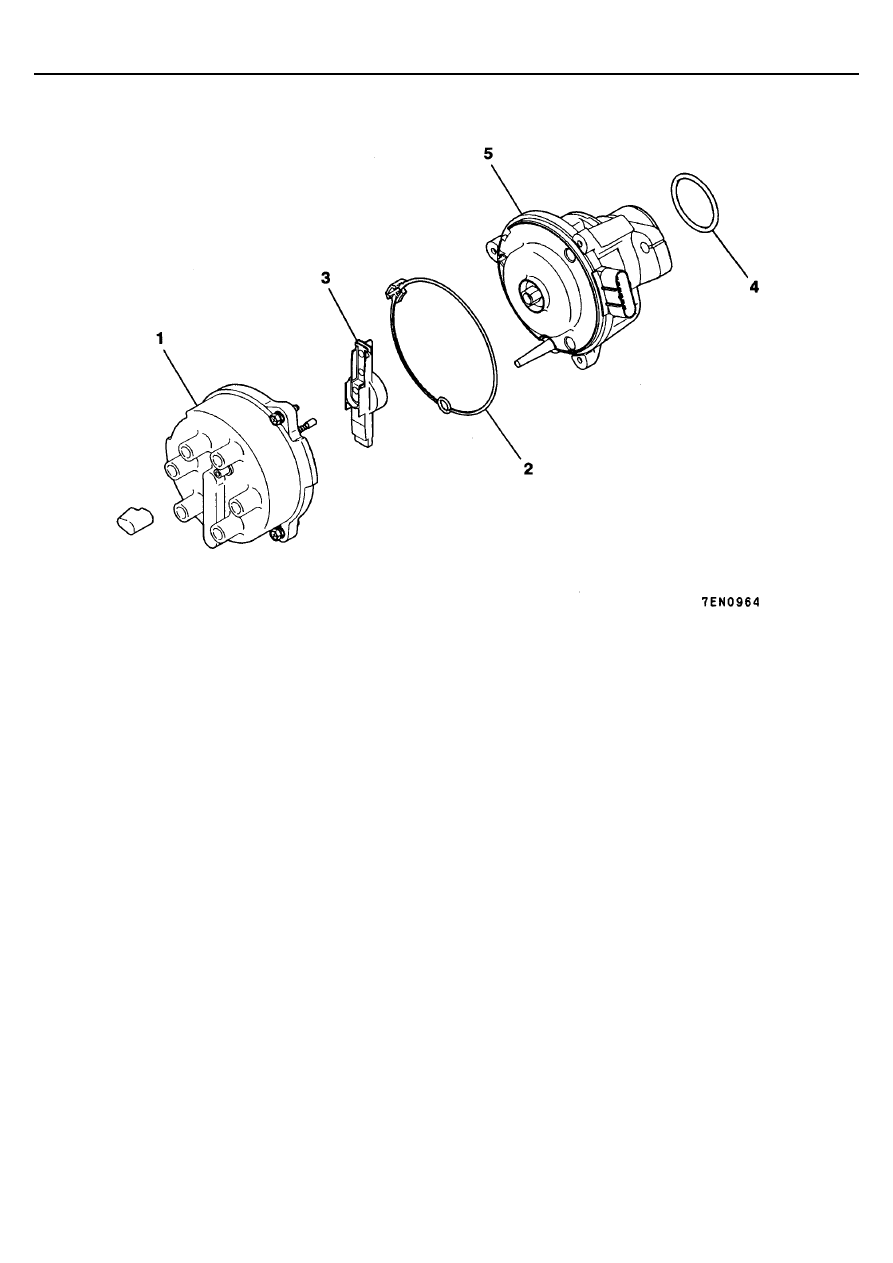

Последовательность разборки
1. Крышка распределителя зажигания
2. Прокладка
3. Ротор распределителя зажигания
4. Кольцевая прокладка
5. Корпус распределителя зажигания

ПРОВЕРКА

Проверьте следующие параметры; в случае обнаружения неисправности
устраните ее или замените дефектную деталь.

КРЫШКА И РОТОР РАСПРЕДЕЛИТЕЛЯ ЗАЖИГАНИЯ

1.

Проверьте отсутствие трещин на крышке распределителя зажигания.

2.

Проверьте отсутствие повреждений на электродах (контактах) ротора
и крышки распределителя зажигания.

3.

Тщательно очистите от загрязнений ротор и крышку распределителя
зажигания.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания <4G6, 6А1>

16-54

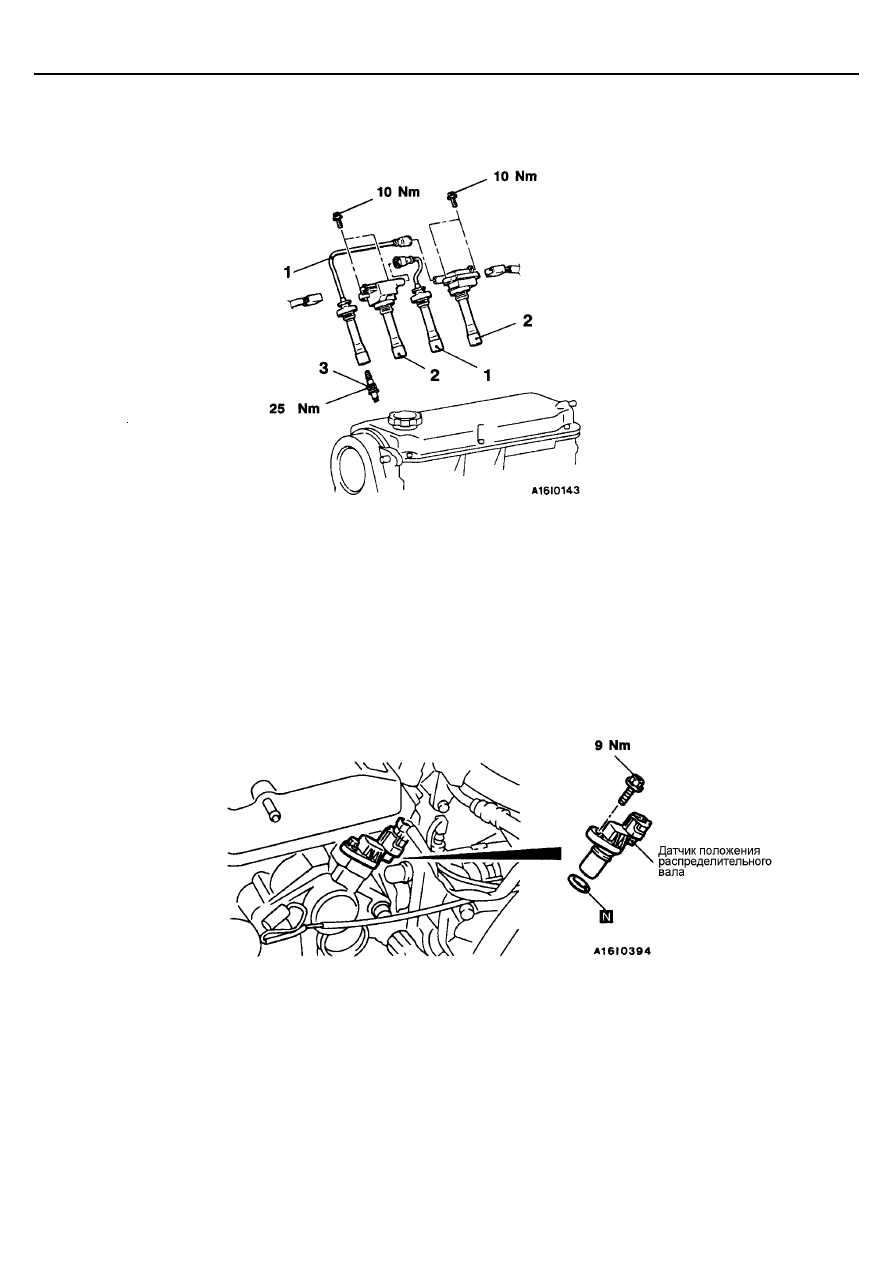

КАТУШКА ЗАЖИГАНИЯ <4G6>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1. Свечной провод высокого напряжения
2. Катушка зажигания в сборе
3. Свеча зажигания

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА <4G6>

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания <4G6, 6А1>

16-55

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•

Снятие и установка ремня привода ГРМ

(Смотрите Главу 11А)

•

Снятие и установка крышки ремня привода ГРМ

(Смотрите Главу 11В)

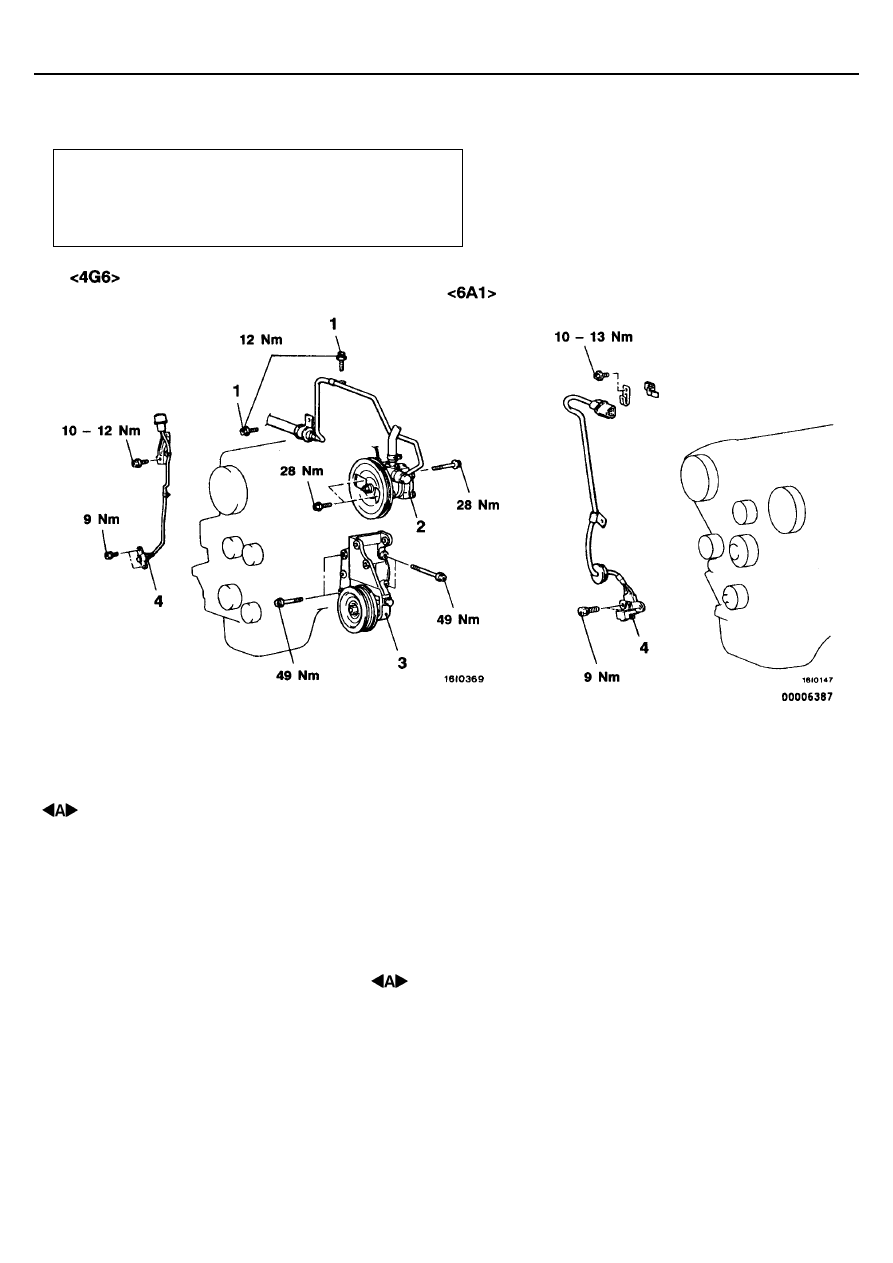

Последовательность снятия
1. Соединение шланга и трубки высокого

давления насоса гидроусилителя
рулевого управления

2. Насос гидроусилителя рулевого

управления в сборе

3. Кронштейн насоса гидроусилителя рулевого

управления

4. Датчик положения коленчатого вала

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО

УПРАВЛЕНИЯ В СБОРЕ

Снимите насос гидроусилителя рулевого управления в сборе вместе с
закрепленными шлангами.
ПРИМЕЧАНИЕ:
Закрепите снятый насос гидроусилителя рулевого управления в сборе
шнуром в таком месте, где он не будет служить помехой при снятии
кронштейна насоса гидроусилителя рулевого управления в сборе.
