SWS -

Общая информация

54В-6

ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ

Задний противотуманный фонарь можно включить когда
включены фары головного света или передние противоту-
манные фары. Если фары головного света и передние

противотуманные фары выключаются при включенном
заднем противотуманном фонаре, задний противотуман-
ный фонарь также выключаются.

ОСВЕЩЕНИЕ САЛОНА

ááááАвтомобили с системой дистанционного управления замками дверейññññ

При выключателе освещения салона в положении “DOOR”,
электронный блок управления системой ETACS управляет
работой по освещению салона автомобиля следующим
образом:

•

При отрывании двери автомобиля снаружи или изнут-
ри [при положении замка зажигания в LOCK (OFF)]:
Когда дверь открыта, электронный блок управления
ETACS включает лампу освещения салона на 100% ее
мощности. При закрывании двери блок снижает интен-
сивность свечения лампы до 65% и затем, примерно
через 30 секунд, полностью выключает лампу освеще-
ния салона. В течение этого времени (работа тайме-
ра), лампа освещения салона гаснет при включенном
зажигании и при закрытых дверях.

•

При открывании или закрывании дверей при включен-
ном зажигании:
Лампа освещения салона горит на 100% ее мощности
при открытии двери и гаснет при закрытии двери.

•

Если все двери закрыты, но ключ зажигания вынут из
замка:

Если ключ вынимается из замка зажигания при всех
закрытых дверях, лампа освещения салона сначала
горит в полный накал, затем в течение 30 секунд
гаснет. В течение этого времени (работа таймера)
лампа освещения салона гаснет, если ключ встав-
ляется в замок зажигания и зажигание включается
или активируется система запирания дверей.

•

Срабатывание системы освещения салона при
пользовании системой дистанционного управления
замками дверей:

При запирании или отпирании дверей системой
дистанционного управления замками дверей лампа
освещения салона дважды мигнёт и останется
включенной в течение 15 с.
Срабатывание системы освещения салона при
пользовании системой дистанционного управления
замками дверей сопровождается миганием указате-
лей поворотов.

SWS -

Специальный инструмент

54В-7

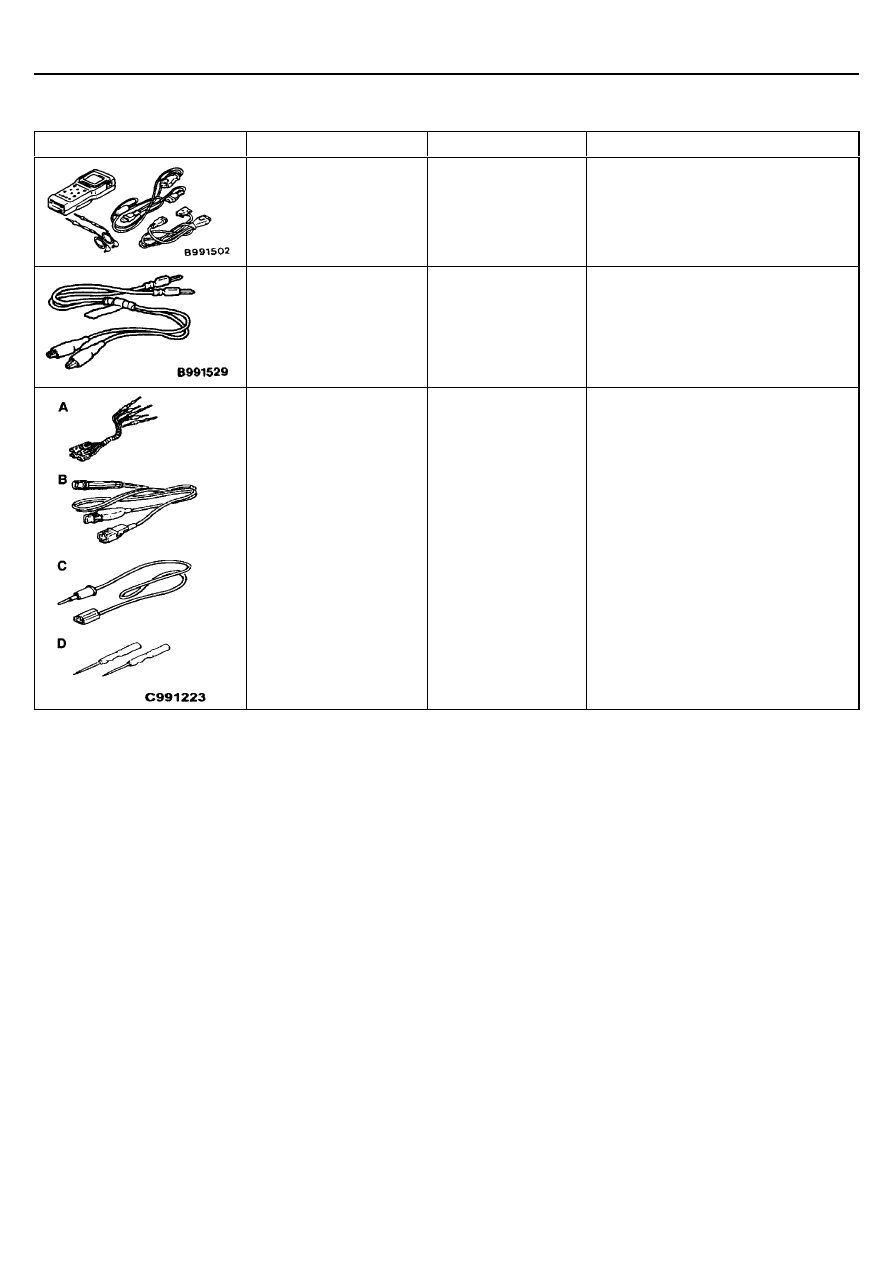

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Применение

МВ991502

Прибор MUT-II с при-
способлениями

Проверка системы SWS (Проверка ко-
дов неисправностей и входных сигна-
лов прибором MUT-II)

МВ991529

Проверка диагности-
ческих кодов в жгутах
проводов

Простое диагностирование

МВ991223

А: МВ991219

В: МВ991220

С: МВ991221

D: MB991222

Набор жгутов прово-
дов:

Тестовый жгут
проводов

Жгут проводов
для проверки
светодиодов
(LED)

Адаптер жгута
проводов для
проверки свето-
диодов (LED)

Пробник

Измерения напряжения на выводах
электронных блоков управления:

Проверка давления контактов
разъема

Проверка силовой цепи

Подсоединение стандартного тес-
тера

SWS - Поиск неисправностей

54В-8

ПОИСК НЕИСПРАВНОСТЕЙ

ОБЫЧНЫЙ ПОРЯДОК ПОИСКА НЕИСПРАВНОСТЕЙ

Обратитесь к ГЛАВЕ 00 – МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ И ПРОВЕРКИ УЗЛОВ И СИСТЕМ.

ФУНКЦИЯ ДИАГНОСТИКИ

МЕТОДИКА СЧИТЫВАНИЯ ДИАГНОСТИЧЕСКИХ КОДОВ

Диагностические коды могут быть проверены при помощи прибора MUT-II. (Обратитесь к ГЛАВЕ 00 – МЕТОДИКИ ПОИСКА
НЕИСПРАВНОСТЕЙ И ПРОВЕРКИ УЗЛОВ И СИСТЕМ).
ПРИМЕЧАНИЕ:
Прибор MUT-II подсоедините к 16 –штыревому диагностическому разъему (черного цвета).

ПРОВЕРКА ВХОДНЫХ СИГНАЛОВ

Используйте прибор MUT-II для проверки входных сигналов.
(Обратитесь к ГЛАВЕ 00 – МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ И ПРОВЕРКИ УЗЛОВ И СИСТЕМ).

В этом случае, могут быть проверены входные сигналы следующих выключателей.

При обнаружении неисправностей во время проверки входных сигналов, выполните операции по поиску неисправностей в
соответствии с таблицей поиска неисправностей по их признакам (см. стр. 54В-13).

Функция проверки входных сигналов

Входной сигнал

Состояние, при котором включается зуммер

Замок зажигания (положение АСС)

Переключение из LOCK (OFF) в АСС

Замок зажигания (IG1)

Переключение из АСС в ON

Выключатель системы предупреждения о забытом в замке ключе зажига-
ния

áАвтомобили с системой дистанционного управления замками дверейñ

Ключ зажигания извлечен из личинки замка за-
жигания (из вставленного состояния)

Выключатель контрольной лампы системы аварийной сигнализации

Выключатель передних противотуманных фар

áАвтомобили с передними

противотуманными фарами

Выключатель заднего противотуманного фонаря

Переключение из положения OFF (выключено)
в положение ON (включено)

Датчик-выключатель фонарей заднего хода

áАвтомобили с МКПП и со стек-

лоочистителем и омывателем заднего стекла

Переключение рычага переключения передач в
положение R (заднего хода)

Блокировка селектора (заднего хода)

áАвтомобили с АКПП и со стеклоочи-

стителем и омывателем заднего стекла

Переключение селектора АКПП в положение R
(заднего хода)

Сигнал автостопа электропривода стеклоочистителя заднего стекла

áАвто-

мобили со стеклоочистителем и омывателем заднего стекла

Щетка стеклоочистителя заднего стекла начи-
нает работать (входной сигнал послан до того
как стеклоочиститель заднего стекла начал ра-
ботать)

Выключатель двери водителя

Дверь водителя открывается из закрытого по-
ложения

Выключатели дверей

Все двери закрыты кроме какой-либо одной
двери

Выключатель личинки двери переднего пассажира или задней двери

áАв-

томобили с центральной блокировкой замков дверей

Поверните ключ, чтобы открыть или закрыть
замок

Выключатель привода блокировки замка двери водителя

áАвтомобили с

центральной блокировкой замков дверей

Кнопка блокировки замка двери водителя пере-
мещается из положения «заперто» в в положе-
ние «открыто» и наоборот

SWS -

Поиск неисправностей

54В-9

Входной сигнал

Состояние, при котором включается зуммер

Выключатель габаритных огней

Переключить из положения OFF (выключено) в
«габаритные огни»

Выключатель фар головного света

Переключить из положения «габаритные огни» в
«фары головного света»

Переключатель света

Переключатель указателей поворота при пере-
строении

Переключатель указателей поворота

Переключатель стеклоочистителя - режим удале-
ние запотевания

Переключатель стеклоочистителя - «прерывистый
режим»

Переключатель стеклоочистителя - режим «низкая
скорость»

Переключатель стеклоочистителя - режим «высо-
кая скорость»

Переключение из положения OFF (выключено) в
положение ON (включено)

Регулятор интервалов стеклоочистителя – «пре-
рывистый режим»

Вращение регулятора интервалов между положе-
ниями FAST (быстро) и SLOW (медленно) при
включенном зажигании (электронный блок управ-
ления системой ETACS посылает сигнал через
регулятор интервалов)

Переключатель омывателя ветрового стекла

Переключатель стеклоочистителя заднего стекла
áАвтомобили со стеклоочистителем и омывателем

заднего стекла

Переключатель омывателя заднего стекла

áАвто-

мобили со стеклоочистителем и омывателем зад-
него стекла

Подрулевой пере-
ключатель

Переключатель омывателя фар головного света
áАвтомобили с омывателем фар головного светаñ

Переключение из положения OFF (выключено) в
положение ON (включено)

Главный выключа-
тель стеклоподъем-
ников

Переключатель

áАвтомобили с электростекло-

подъемниками

Переключение из положения OFF (выключено) в
положение ON (включено)

Передатчик

Переключатель

áАвтомобили с системой дистан-

ционного управления замками дверей

Переключение из положения OFF (выключено) в
положение ON (включено)

Переключатель
люка

Переключатель

áАвтомобили, оборудованные

люком

Переключение из положения OFF (выключено) в
положение ON (включено)

Центральный
дисплей

Переключатель

áАвтомобили, оборудованные

центральным дисплеем

Переключение из положения OFF (выключено) в
положение ON (включено)

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ

№ кода

Диагностируемая позиция

Страница

Неисправности электронного блока управления системой ETACS

54В-10

Неисправности, связанные с подрулевым переключателем или неправильным соединением с
электронным блоком управления системой ETACS

54В-10

Неисправности переднего электронного блока управления

54В-11

Короткое замыкание в шине связи

54В-12
