НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Стеклоочиститель и омыватель
ветрового стекла

51-26

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ОМЫВАТЕЛЯ

1.

Заполните бачок омывателя рабочей жидкостью при установленном
на бачок электродвигателе омывателя.

2.

Подведите питание аккумуляторной батареи к выводам (1) и (2)
электродвигателя омывателя, установленного на бачке, и проверьте
напор струи воды.

ПРОВЕРКА ДАТЧИКА УРОВНЯ РАБОЧЕЙ ЖИДКОСТИ В
БАЧКЕ ОМЫВАТЕЛЯ

1. Подсоедините тестер к выводам разъема датчика уровня рабочей

жидкости в бачке омывателя, как показано на рисунке.

2. Убедитесь в том, что при перемещении поплавка вниз, цепь замыкается,

а при перемещении поплавка вверх, цепь размыкается.

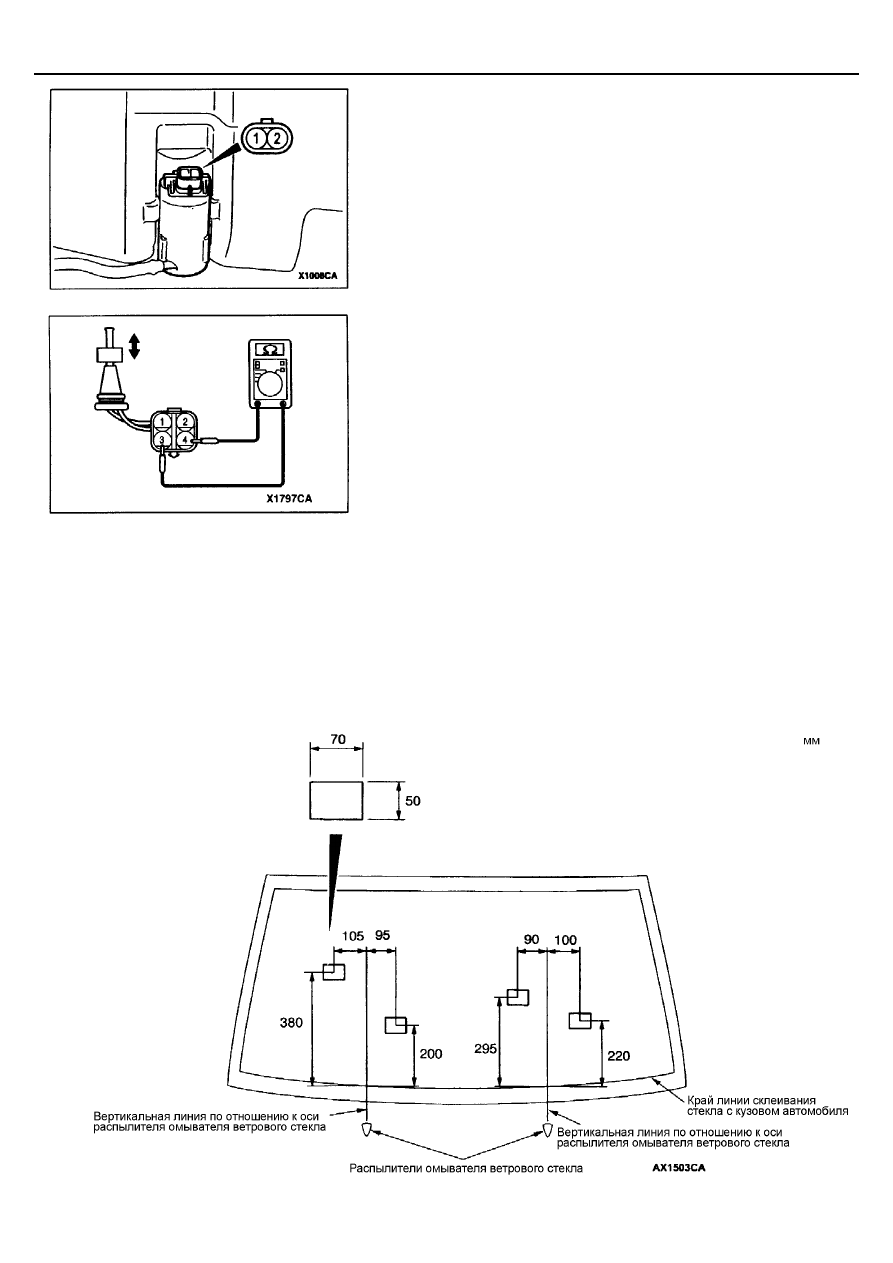

ПРОВЕРКА ПОЛОЖЕНИЯ РАСПЫЛИТЕЛЕЙ ОМЫВАТЕЛЯ
ВЕТРОВОГО СТЕКЛА

Перемещая распылители в своих гнездах, добейтесь правильного
направления струй жидкости на ветровое стекло, в соответствии с
показанным на рисунке.
Внимание:
Для автомобилей с правым рулем, направление струй жидкости
имеет зеркальное отображение.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Стеклоочиститель и омыватель
ветрового стекла

51-27

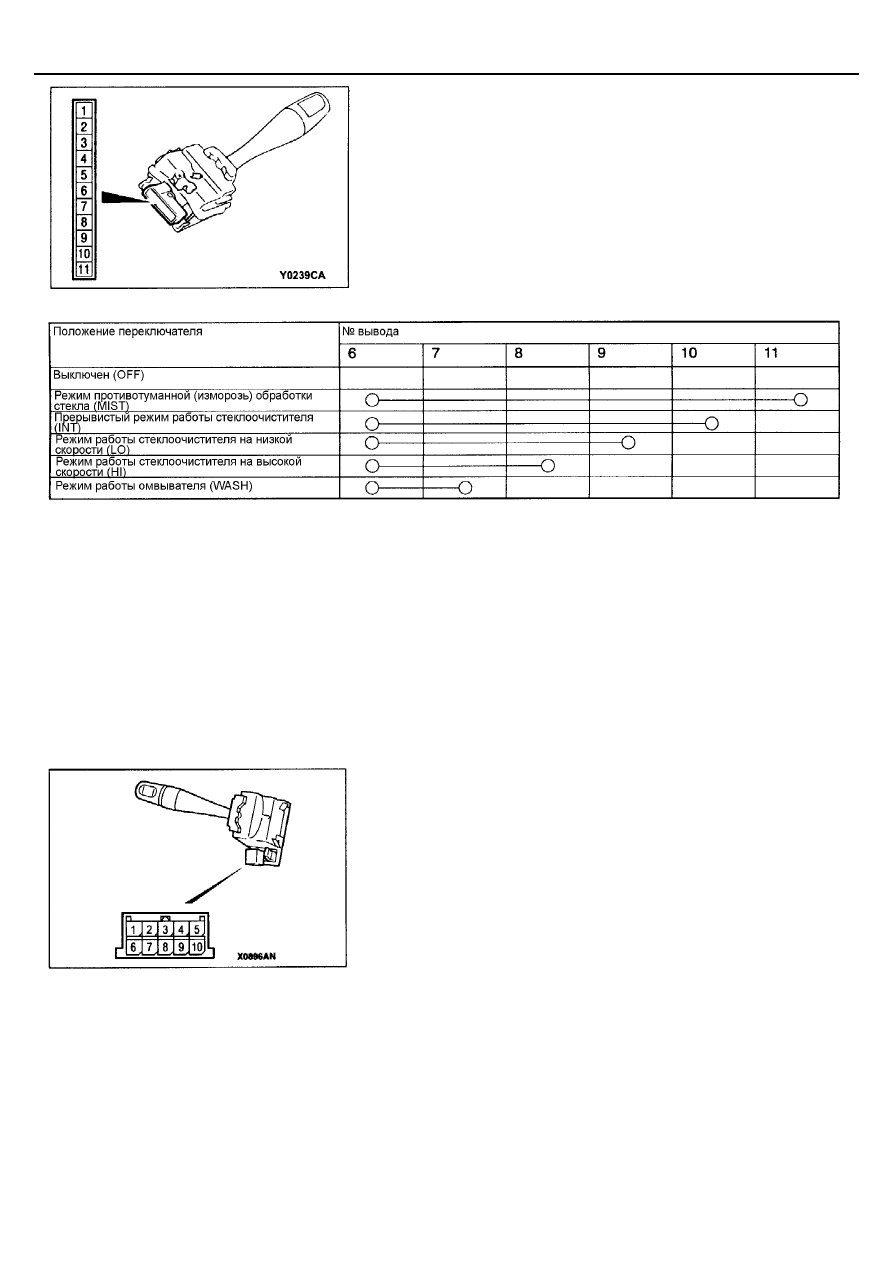

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ И
ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
ááááАвтомобили с левым рулемññññ

1.

Переключатель стеклоочистителя и омывателя ветрового стекла и
стеклоочистителя и омывателя заднего стекла.

2.

Ручка регулирования интервала прерывистого режима работы
стеклоочистителя ветрового стекла. Измерьте величину
сопротивления на выводах "3" и "6" разъема. Величина
сопротивления должна плавно увеличиваться от 0 Ом (положение
“FAST” – «быстро») до, примерно, 1 кОм (положение “SLOW” –
«медленно»).

ááááАвтомобили с правым рулемññññ
РУЧКА РЕГУЛИРОВАНИЯ ИНТЕРВАЛА ПРЕРЫВИСТОГО
РЕЖИМА РАБОТЫ СТЕКЛООЧИСТИТЕЛЯ

Измерьте величину сопротивления на выводах "4" и "6" разъема. Величина
сопротивления должна плавно увеличиваться от 0 Ом (положение “FAST” -
«быстро») до, примерно, 1 кОм (положение “SLOW” - «медленно»).
ПРИМЕЧАНИЕ:
Переключатель омывателя и очистителя ветрового стекла встроен в цепь
электронного блока управления рулевой колонки и не может быть
проверен. Однако его работа может быть проверена путем проверки
входного сигнала (см. ГЛАВУ 54В – Поиск неисправностей).

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Стеклоочиститель и омыватель
заднего стекла

51-28

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ЗАДНЕГО СТЕКЛА

СПРАВОЧНЫЕ ЗНАЧЕНИЯ

Значения величин

Номинальное значение

Положение остановленного поводка и щетки стеклоочистителя заднего стекла
(расстояние от края щетки до обреза заднего стекла), мм

30

±

 5

ПОИСК НЕИСПРАВНОСТЕЙ

Стеклоочиститель и омыватель заднего стекла управляется системой SWS (Smart Wiring System). При поиске неисправностей
смотрите ГЛАВУ 54В – Диагностирование SWS.

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ЗАДНЕГО СТЕКЛА

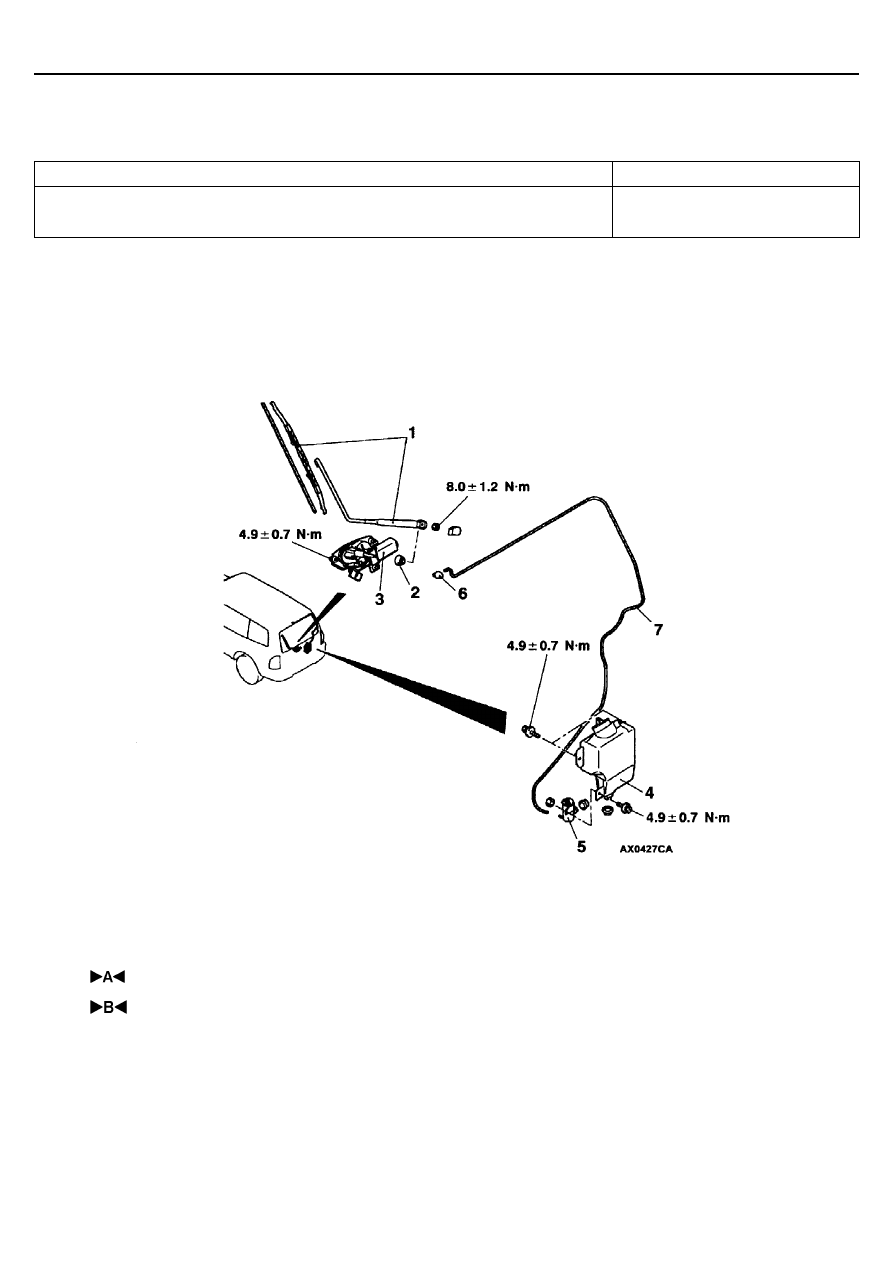

СНЯТИЕ И УСТАНОВКА

Последовательность снятия шлангов
омывателя заднего стекла:
6. Распылитель омывателя заднего стекла

•

  Водонепроницаемая пленка (см. ГЛАВУ 42)

7. Шланг омывателя заднего стекла

Последовательность снятия
электродвигателя стеклоочистителя
заднего стекла:

•

  Верхний кронштейн инструментального

ящика (см. ГЛАВУ 42 – Облицовка задней
двери, водонепроницаемая пленка)

1. Поводок и щетка стеклоочистителя

заднего стекла

2. Накладка
3. Электродвигатель стеклоочистителя

заднего стекла

Последовательность снятия бачка и
электродвигателя омывателя заднего
стекла:

•

  Водонепроницаемая пленка

(см. ГЛАВУ 42).

4. Бачок омывателя заднего стекла
5. Электродвигатель омывателя заднего

стекла

ПРИМЕЧАНИЕ:
Для снятия и установки переключателя режимов работы
стеклоочистителя и омывателя в сборе обратитесь к ГЛАВЕ
54А – Переключатель режимов работы рулевой колонки

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Стеклоочиститель и омыватель
заднего стекла

51-29

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ПОВОДКА И ЩЕТКИ ОЧИСТИТЕЛЯ

ЗАДНЕГО СТЕКЛА

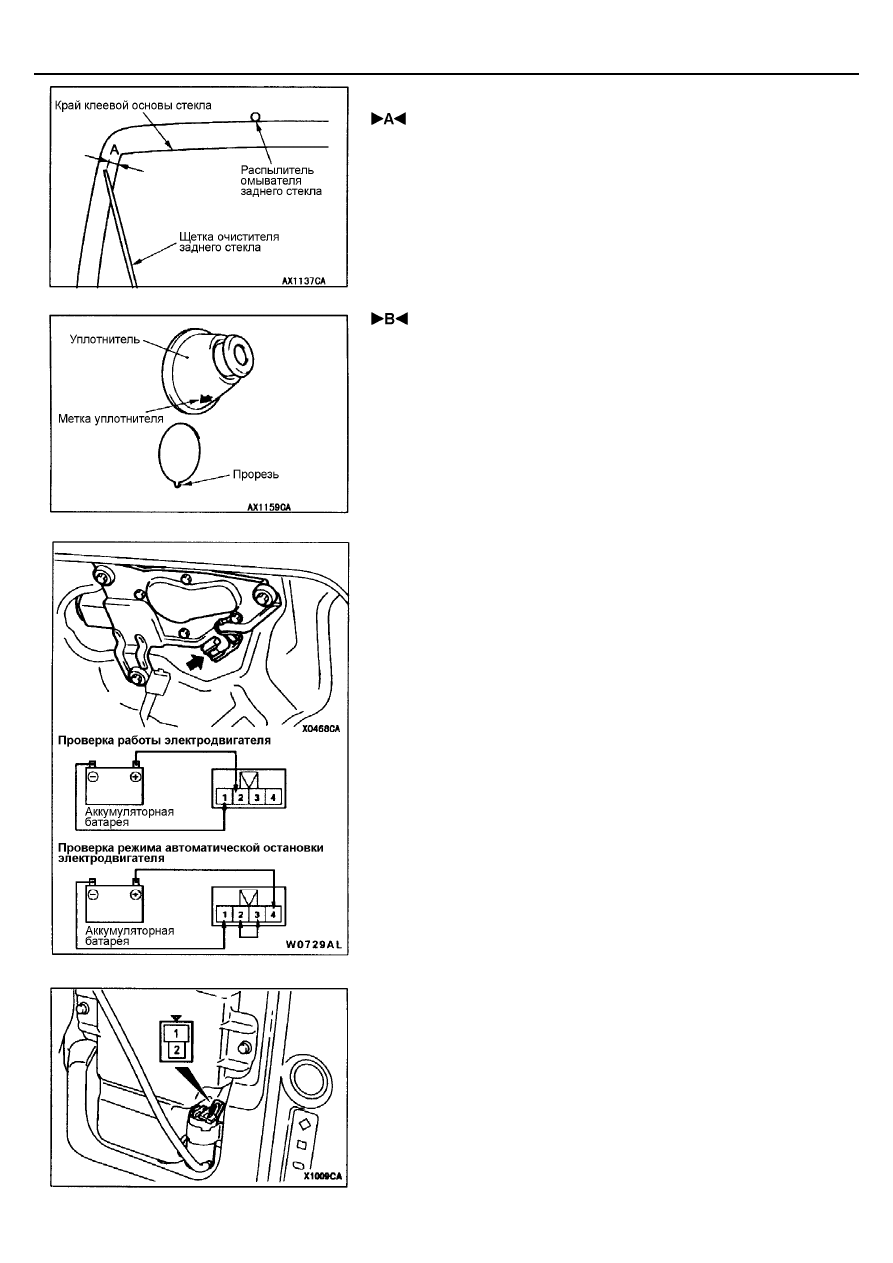

Установите этот узел так, чтобы щетка стеклоочистителя останавливалась
в требуемом положении (см. рисунок).
Номинальное положение (А): 30

±±±±

 5 мм

 УСТАНОВКА УПЛОТНИТЕЛЯ ПОВОДКА

СТЕКЛООЧИСТИТЕЛЯ

Установите уплотнитель так, чтобы метка уплотнителя приходилась на
прорезь монтажного отверстия.

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ОЧИСТИТЕЛЯ ЗАДНЕГО
СТЕКЛА

Не снимая электродвигатель, отсоедините жгут проводов от разъема.

•



Проверка работы электродвигателя очистителя заднего стекла

Подсоедините электродвигатель к аккумуляторной батарее, как
показано на рисунке и проверьте работу электродвигателя.

•



Проверка автоматической остановки электродвигателя
стеклоочистителя

1.

Включите электродвигатель, подсоединив его к аккумуляторной
батарее как в предыдущей проверке, затем отсоедините провода
от аккумуляторной батареи и остановите его.

2.

Подведите питание батареи, как показано на рисунке, и
убедитесь в том, что после начала работы электродвигателя он
остановится в положении автоматической остановки.

ПРОВЕРКА РАБОТЫ ОМЫВАТЕЛЯ ЗАДНЕГО СТЕКЛА

1.

Не снимая электродвигатель с бачка омывателя, заполните бачок
жидкостью.

2.

Подведите питание от аккумуляторной батареи (напряжение к выводу
"2", а вывод "1" – на «массу»), как показано на рисунке и проверьте
напор струи жидкости.
