Mitsubishi Pajero (2001+). Руководство - часть 279





НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Боковая подножка

51-22

БОКОВАЯ ПОДНОЖКА

БОКОВАЯ ПОДНОЖКА

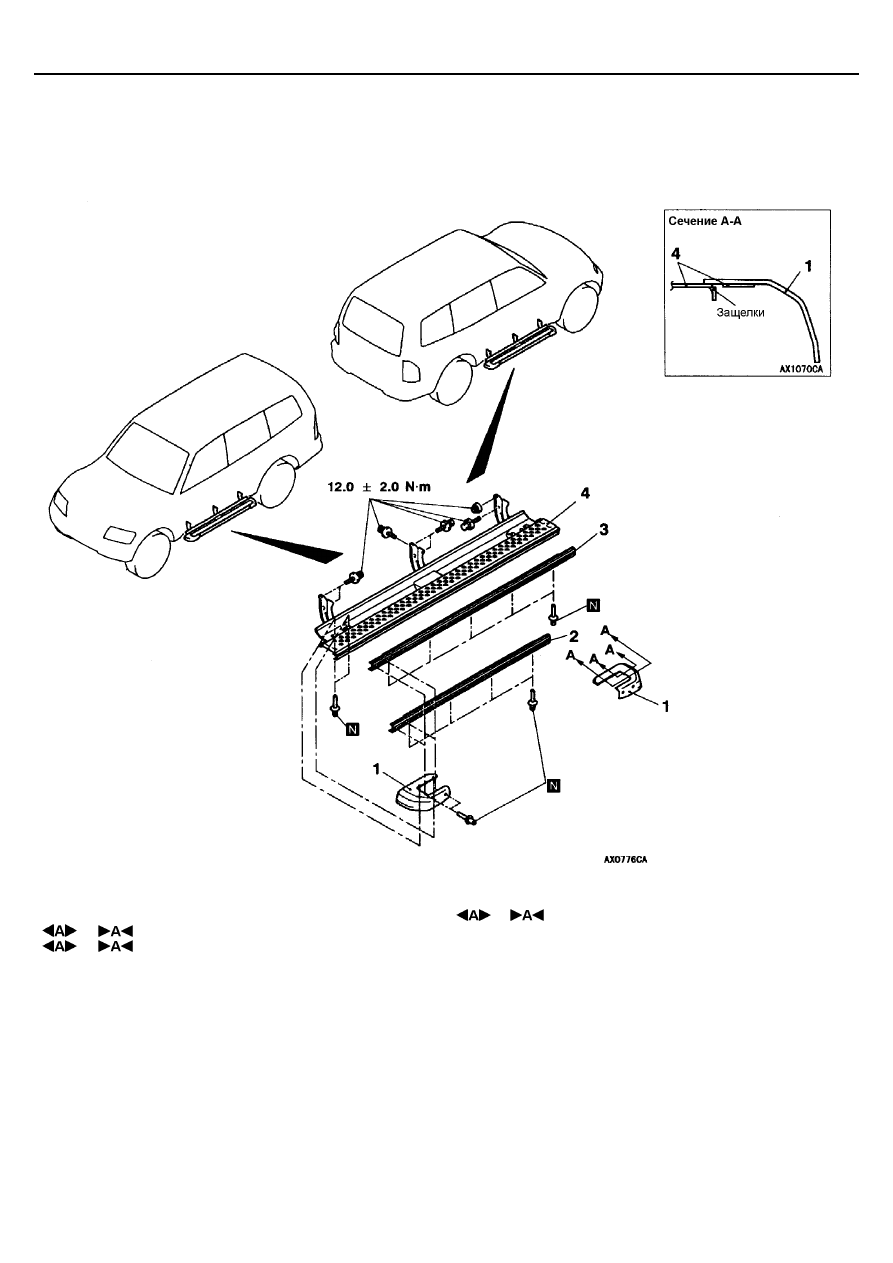

СНЯТИЕ И УСТАНОВКА

Последовательность снятия боковой
подножки:
1. Торцевая накладка подножки
2. Противоскользящая накладка

подножки

áКороткобазный

автомобиль

ñ

3. Противоскользящая накладка подножки

áДлиннобазный автомобильñ

4. Боковая подножка в сборе

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Боковая подножка / Стеклоочиститель
и омыватель ветрового стекла

51-23

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ТОРЦЕВОЙ НАКЛАДКИ И

ПРОТИВОСКОЛЬЗЯЩЕЙ НАКЛАДКИ БОКОВОЙ
ПОДНОЖКИ

При снятии торцевой накладки подножки и противоскользящей накладки
подножки выполните те же операции, что и при снятии УСИЛИТЕЛЯ
ЗАДНЕГО БРЫЗГОВИКА, ДЕРЖАТЕЛЯ БОКОВОГО ЭЛЕМЕНТА ЗАДНЕГО
БАМПЕРА И УГЛОВОГО КРОНШТЕЙНА ЗАДНЕГО БАМПЕРА (см. стр. 51-9).

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ТОРЦЕВОЙ НАКЛАДКИ И

ПРОТИВОСКОЛЬЗЯЩЕЙ НАКЛАДКИ БОКОВОЙ
ПОДНОЖКИ

При установке оконечности боковой подножки и противоскользящей
накладки подножки выполните те же операции, что и при установке
УСИЛИТЕЛЯ ЗАДНЕГО БРЫЗГОВИКА, ДЕРЖАТЕЛЯ БОКОВОГО
ЭЛЕМЕНТА ЗАДНЕГО БАМПЕРА И УГЛОВОГО КРОНШТЕЙНА ЗАДНЕГО
БАМПЕРА (см. стр. 51-9).

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕМОНТА И РЕГУЛИРОВКИ

Данные

Номинальные значения

Со стороны водителя

20 – 30

Положение поводка стеклоочистителя и щеток в сборе (мм)

Со стороны пассажира

25 – 35

ПОИСК НЕИСПРАВНОСТЕЙ

Стеклоочиститель и омыватель ветрового стекла управляются системой SWS (Smart Wiring System). При выполнении
операций по поиску неисправностей обращайтесь к ГЛАВЕ 54В – Диагностирование системы SWS.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Стеклоочиститель и омыватель
ветрового стекла

51-24

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

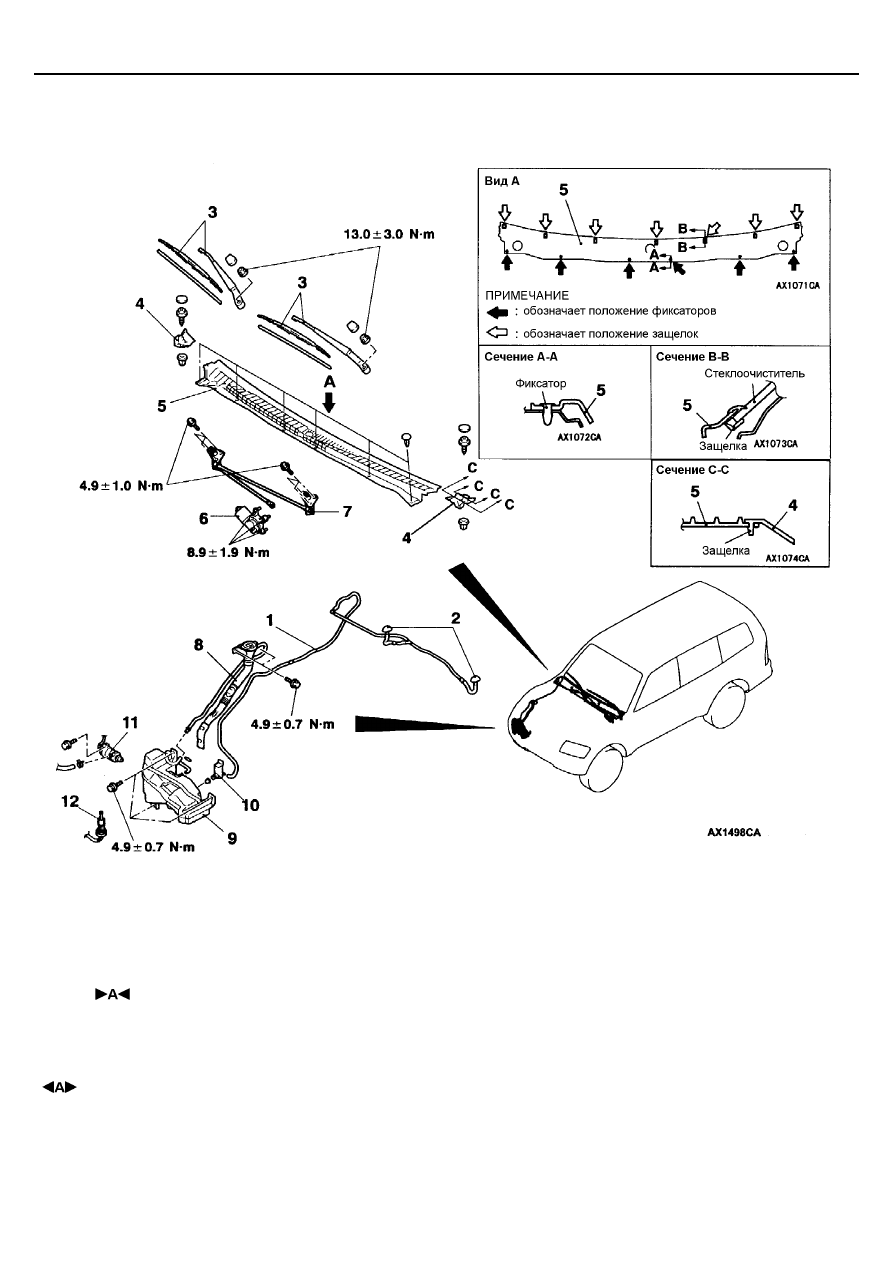

СНЯТИЕ И УСТАНОВКА

Последовательность снятия бачка
омывателя:

  Облицовка переднего бампера в сборе

(см. стр. 51-4)

  Фары головного света в сборе

(см. ГЛАВУ 54А)

8. Заливной патрубок бачка омывателя
9. Бачок омывателя ветрового стекла в сборе
10. Электродвигатель омывателя ветрового

стекла

11. Электродвигатель омывателя фар

головного света

12. Датчик уровня рабочей жидкости в бачке

омывателя

1. Шланг омывателя стеклоочистителя в

сборе

2. Распылитель омывателя

Последовательность снятия
электродвигателя стеклоочистителя и
рычажного механизма:
3. Рычаг и щетка стеклоочистителя в

сборе

4. Боковая накладка панели очистителей

ветрового стекла

5. Накладка панели очистителей

ветрового стекла

6. Электродвигатель стеклоочистителя
7. Рычажный механизм

ПРИМЕЧАНИЕ:
Для снятия и установки переключателя режимов работы
стеклоочистителя и омывателя в сборе обратитесь к ГЛАВЕ
54А - Подрулевой переключатель

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Стеклоочиститель и омыватель
ветрового стекла

51-25

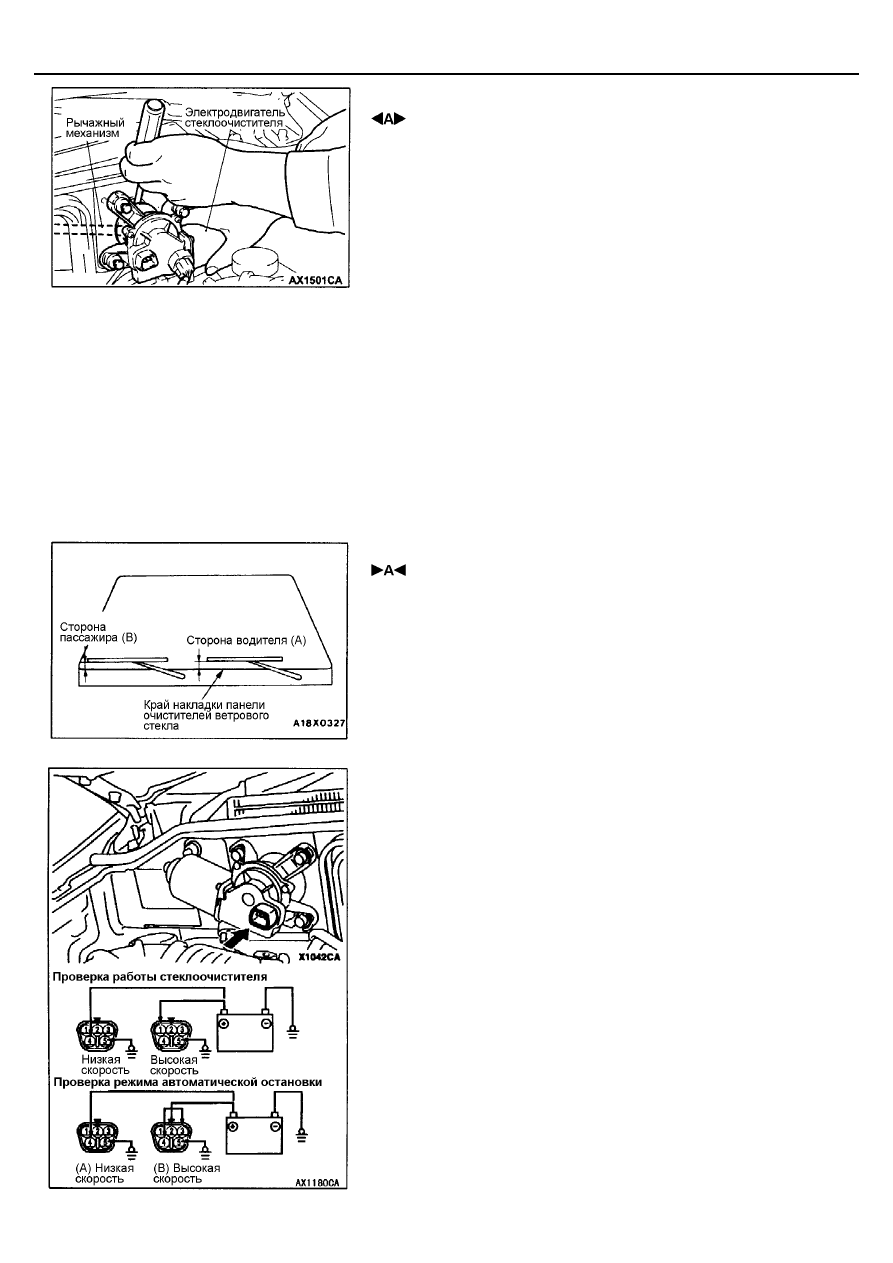

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ

1.

Отверните болты крепления электродвигателя стеклоочистителя.

2.

Жалом плоской отвертки отсоедините рычаг электродвигателя
стеклоочистителя от рычажного механизма, затем снимите
электродвигатель стеклоочистителя в сборе.
Внимание:
Не рекомендуется без крайней необходимости разбирать узел
коленчатого рычага и электродвигателя, так как при сборке они
устанавливаются под определенным углом.
В случае необходимости разборки нанесите предварительно
соответствующие установочные метки.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ПОВОДКА И ЩЕТОК

СТЕКЛООЧИСТИТЕЛЯ

Установите поводки стеклоочистителя так, чтобы их соответствующие
щетки располагались так, как показано на рисунке.
Номинальное положение:

Со стороны водителя (А): 20 – 30 мм
Со стороны пассажира (В): 25 – 35 мм

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ

Не снимая электродвигатель, отсоедините жгут проводов от разъема.



Работа электродвигателя стеклоочистителя на низкой (LO) и
высокой (HI) скоростях

Подсоедините электродвигатель к аккумуляторной батарее как
показано на рисунке и проверьте работу на низкой и высокой
скорости.



Проверка работы режима автоматической остановки
электродвигателя стеклоочистителя

1.

Подсоедините аккумуляторную батарею к электродвигателю, как
показано на рисунке (А), установите низкую скорость работы
электродвигателя. Затем отсоедините питание от батареи и
остановите электродвигатель.

2.

Теперь подведите питание аккумуляторной батареи как показано
на рисунке (В) и убедитесь в том, что после начала вращения
электродвигателя на низкой скорости, он остановится в
положении автоматической остановки.
