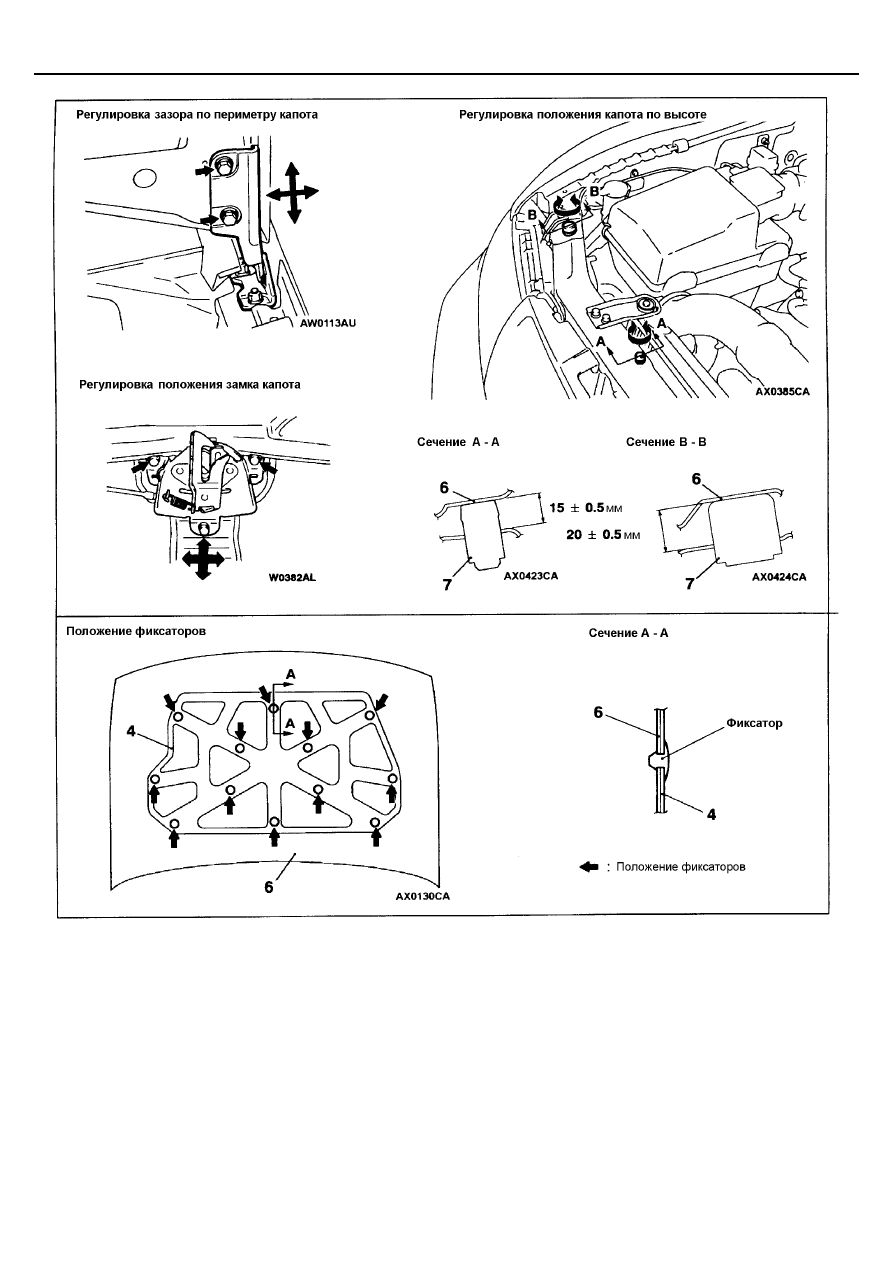

Капот

42-4

КУЗОВ -

Крыло

42-5

КРЫЛО

СНЯТИЕ И УСТАНОВКА

Внимание:
При снятии и установке крыльев не ударяйте по датчику фронтального удара.

Предварительные и заключительные операции:

•



Снятие и установка переднего бампера
(см. ГЛАВУ 51).

•



Снятие и установка передних брызговиков
(см. ГЛАВУ 51).

•



Снятие и установка бокового обтекателя
(см. ГЛАВУ 51).

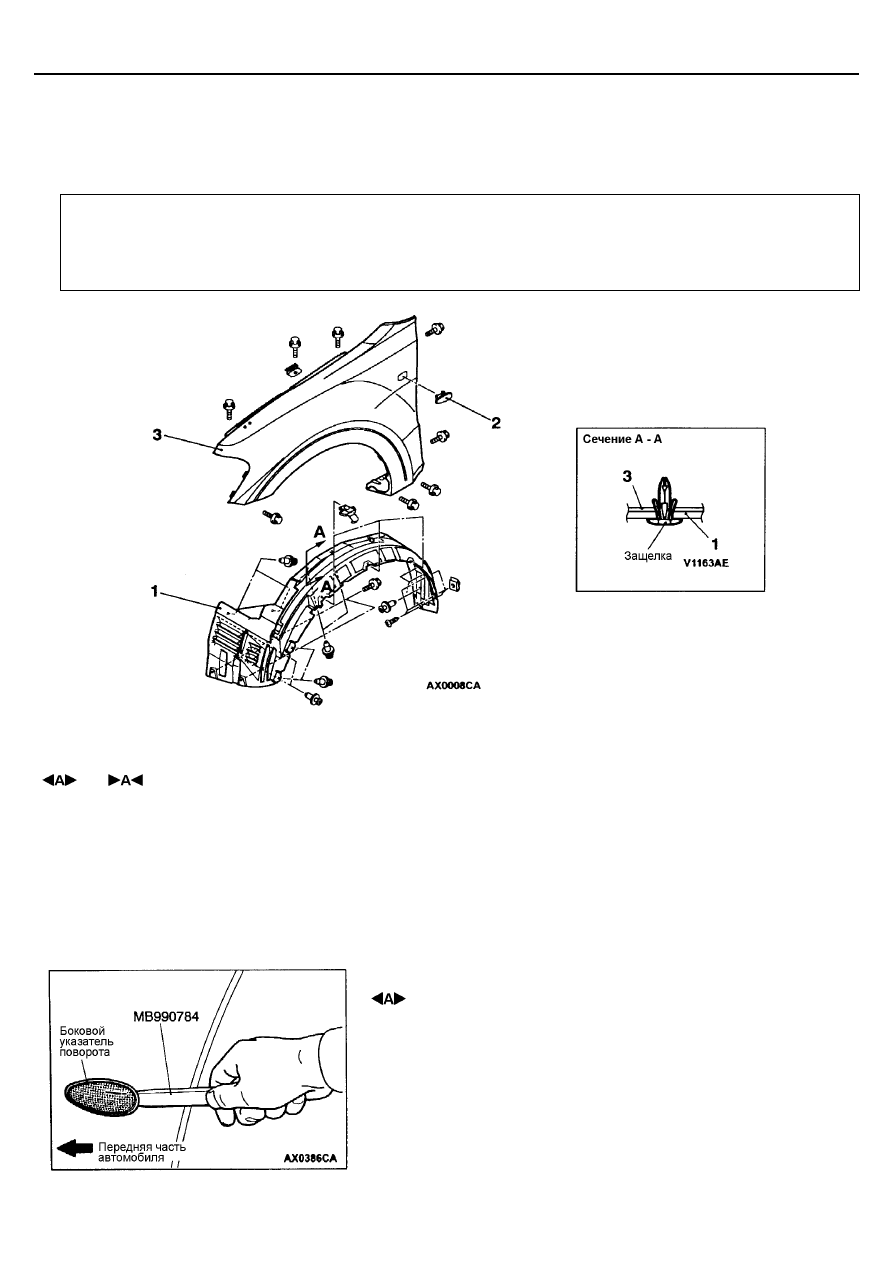

Последовательность снятия деталей:
1. Брызгозащитный щиток
2. Боковой указатель поворота
3. Крыло

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ БОКОВОГО УКАЗАТЕЛЯ ПОВОРОТОВ

Специальным инструментом извлеките боковой указатель поворота, как
показано на рисунке.

КУЗОВ –

Крыло/



Лючок горловины топливного бака

42-6

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА БОКОВОГО УКАЗАТЕЛЯ ПОВОРОТОВ

Зацепите крючок за панель крыла, а затем прищелкните боковой указатель
поворотов.

ЛЮЧОК ГОРЛОВИНЫ ТОПЛИВНОГО БАКА

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции:

•



Снятие и установка нижней облицовки бокового
правого заднего стекла (см. ГЛАВУ 52А).

Снятие и установка нижней облицовки центральной стойки
(длиннобазная модель – правая сторона) (см. ГЛАВУ 52А).

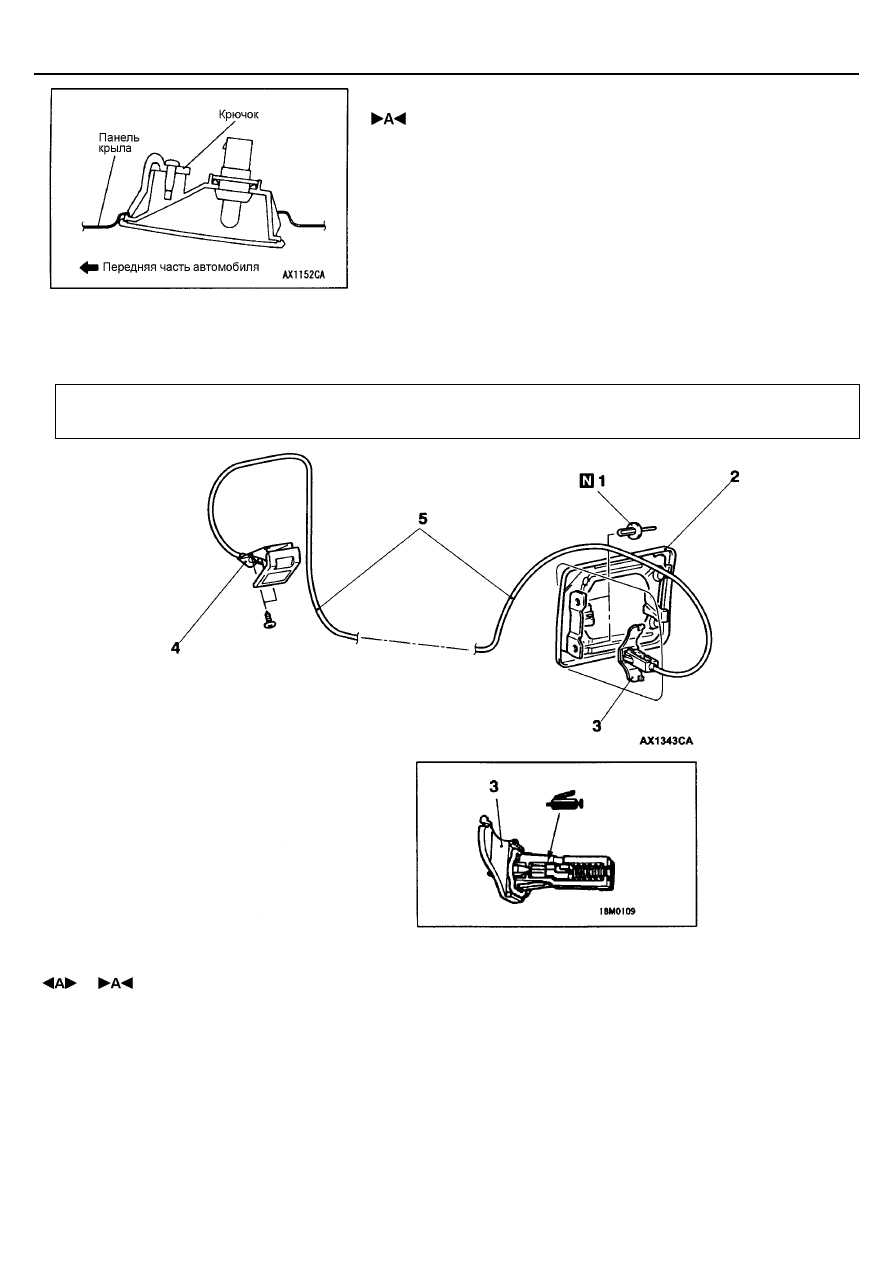

Последовательность снятия деталей:
1. Заклепка
2. Панель лючка горловины топливного

бака в сборе

3. Защелка замка лючка горловины

топливного бака в сборе

4. Ручка привода замка лючка горловины

топливного бака в сборе

•

  Поперечная панель отопителя в сборе

(см. ГЛАВУ 55)

•

  Инвертор кондиционера (длиннобазная модель

автомобиля) (см. ГЛАВУ 54)

5. Трос привода замка лючка горловины топливного

бака в сборе

КУЗОВ -

Лючок горловины топливного бака

42-7

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

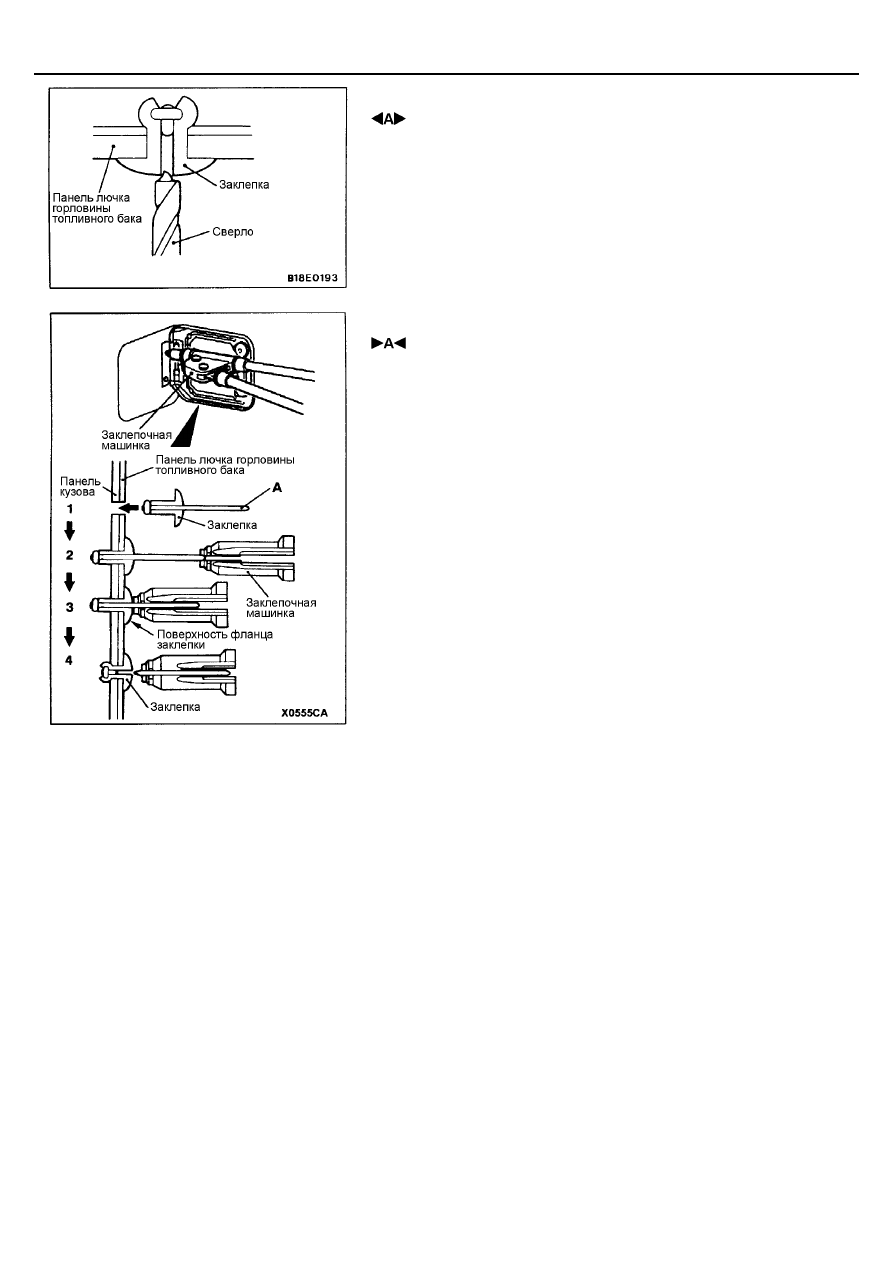

 УДАЛЕНИЕ ЗАКЛЕПКИ

Сверлом (

∅

 6,5 – 7,5 мм) удалите заклепку, как показано на рисунке.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ЗАКЛЕПКИ

При помощи заклепочной машинки установите заклепку:
1.

Установите заклепку в панель кузова и в панель лючка горловины
топливного бака.

2.

Соедините стержень заклепки с рабочим органом заклепочной
машинки (как показано на рисунке).

3.

Обожмите заклепку машинкой и приведите ее в действие.

4.

Стержень заклепки оборвется в тонком сечении, и заклепка встанет
на место.
