СТОЯНОЧНЫЙ ТОРМОЗ -

Рычаг привода стояночного тормоза

36-5

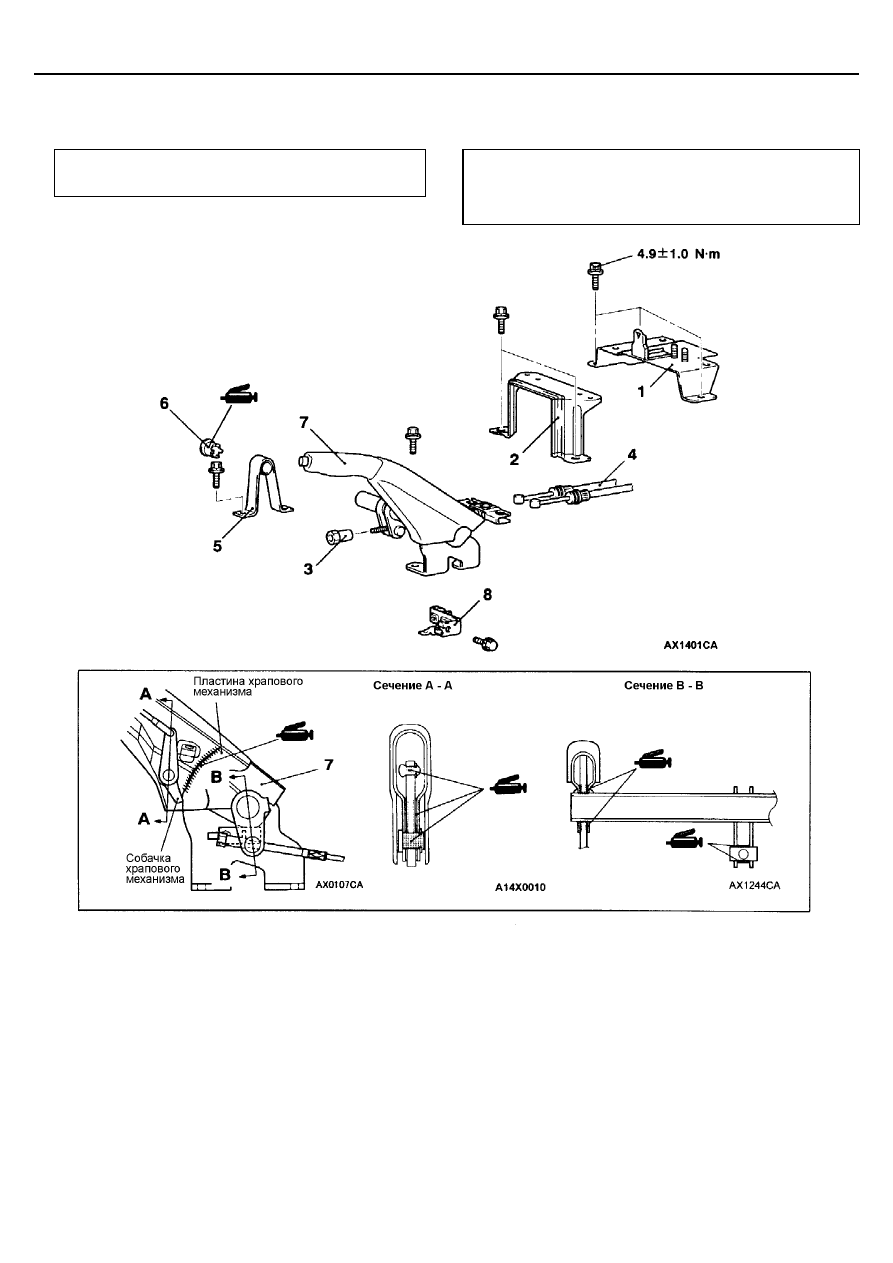

РЫЧАГ ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

Предварительная операция
Снятие напольной консоли (см. ГЛАВУ 52А)

Заключительные операции

•



Регулировка хода рычага привода стояночного тормоза
(см. стр. 36-3).

•



Установка напольной консоли (см. ГЛАВУ 52А).

Последовательность снятия
1. Кронштейн датчика ускорения (G-sensor)
2. Кронштейн напольной консоли
3. Регулировочная гайка
4. Соединение троса привода стояночного

тормоза в сборе

5. Опора рычага привода стояночного тормоза
6. Втулка
7. Рычаг привода стояночного тормоза в сборе
8. Выключатель контрольной лампы
стояночного тормоза

СТОЯНОЧНЫЙ ТОРМОЗ -

Трос привода стояночного тормоза

36-6

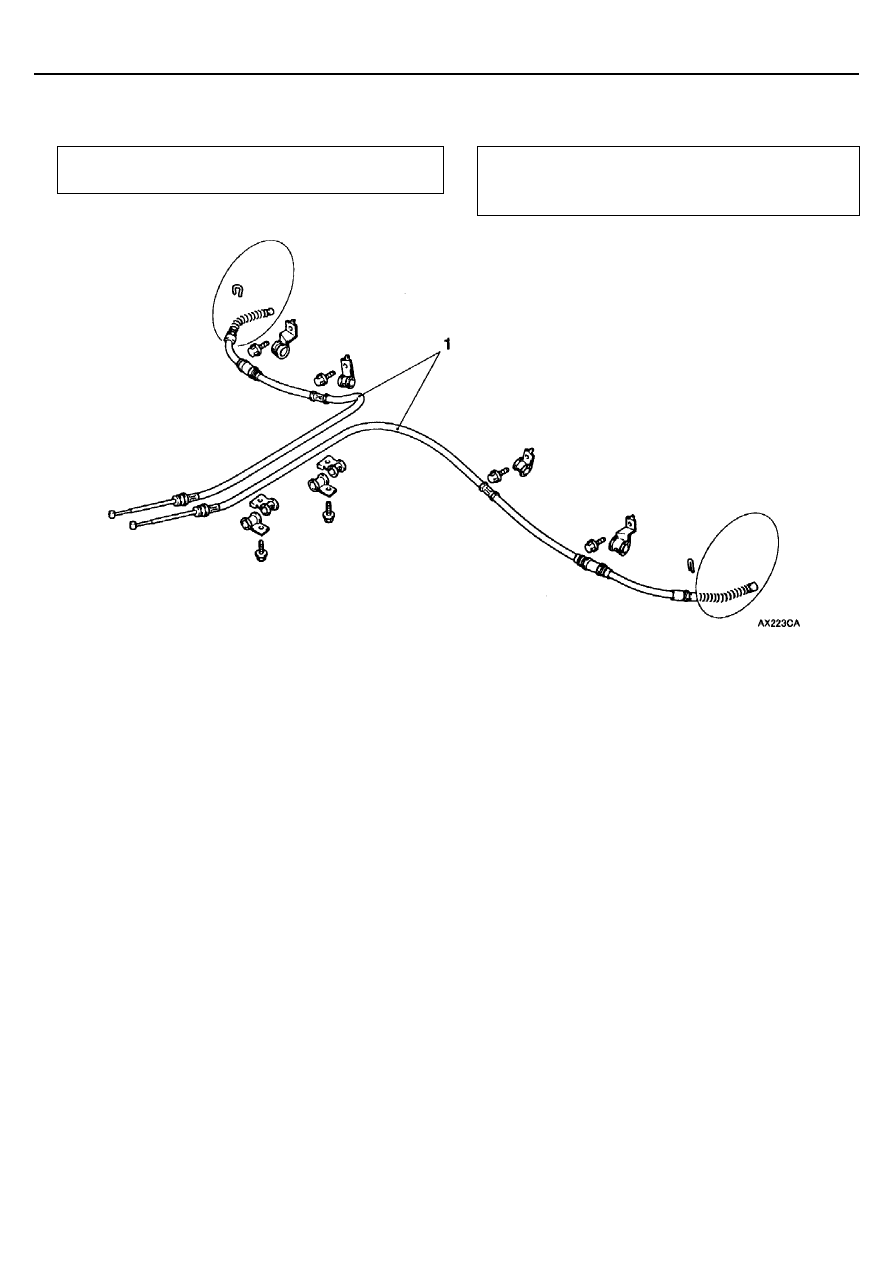

ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

Предварительная операция
Снятие напольной консоли (см. ГЛАВУ 53А)

Заключительные операции

•



Регулировка хода рычага привода стояночного
тормоза (см. стр. 36-3).

•



Установка напольной консоли (см. ГЛАВУ 52А).

Последовательность снятия

•

  Тормозные колодки в сборе

(см. стр. 36-7).

•

  Соединение троса привода стояночного

тормоза (см. стр. 36-5).

1. Трос привода стояночного тормоза

СТОЯНОЧНЫЙ ТОРМОЗ -

Тормозной барабан стояночного тормоза

36-7

ТОРМОЗНОЙ БАРАБАН СТОЯНОЧНОГО ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1. Суппорт заднего тормоза в сборе
2. Задний тормозной диск
3. Стягивающая пружина тормозных

колодок

4. Пружина для самоустановки тормозных

колодок

5. Регулировочное устройство в сборе
6. Распорная планка тормозных колодок
7. Стягивающая пружина (распорная

планка – тормозная колодка)

8. Чашка опорного штифта тормозной

колодки

9. Пружина опорной стойки тормозной колодки
10. Шплинт
11. Тормозная колодка в сборе
12. Ступица заднего колеса в сборе (см. ГЛАВУ
27)
13. Опорный щит тормозного барабана
14. Опорный штифт тормозной колодки

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ СУППОРТА ЗАДНЕГО ТОРМОЗА В СБОРЕ

Отсоедините суппорт заднего тормоза в сборе и подвяжите его
проволокой.

Смазка для тормозов: Универсальная консистентная смазка

СТОЯНОЧНЫЙ ТОРМОЗ -

Тормозной барабан стояночного тормоза

36-8

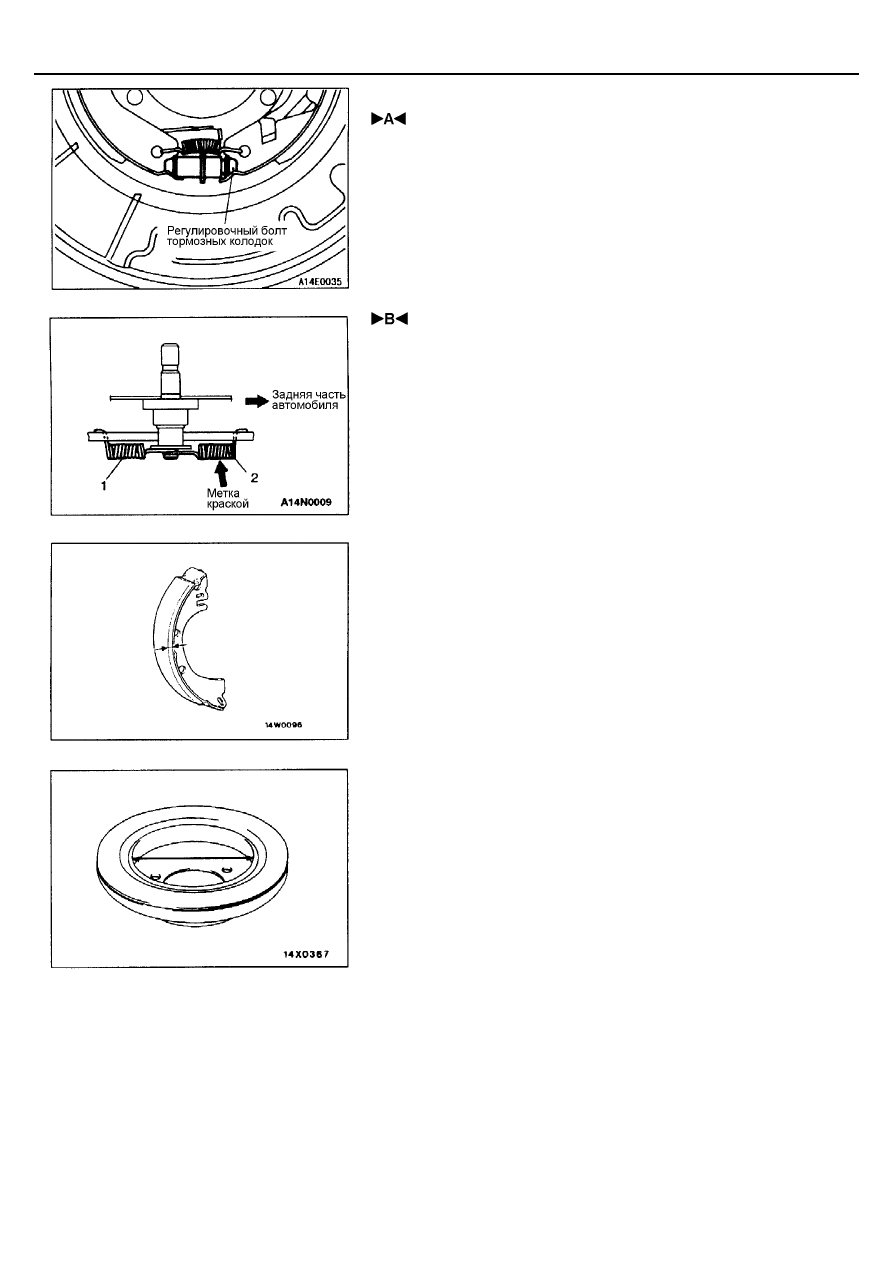

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ УСТАНОВКЕ

 УСТАНОВКА РЕГУЛИРОВОЧНОГО УСТРОЙСТВА В

СБОРЕ

Установите регулировочное устройство в сборе так, чтобы регулировочный
болт левого колеса был напрвлен к задней части автомобиля, а
регулировочный болт правого колеса к передней части автомобиля.

 УСТАНОВКА СТЯГИВАЮЩЕЙ ПРУЖИНЫ

ТОРМОЗНЫХ КОЛОДОК

Установите стягивающие пружины в порядке, указанном на рисунке.
Внимание:
Эти пружины не взаимозаменяемы, поэтому будьте внимательны:
пружина с меткой краской должна устанавливаться к задней части
автомобиля.
ПРИМЕЧАНИЕ:
Рисунок показывает установку пружин для левого колеса, для правого
колеса – установка имеет зеркальное отражение.

ПРОВЕРКА

ПРОВЕРКА СОСТОЯНИЯ НАКЛАДОК ТОРМОЗНЫХ
КОЛОДОК И ТОРМОЗНОГО БАРАБАНА СТОЯНОЧНОГО
ТОРМОЗА

1.

Измерьте толщину тормозной накладки в нескольких местах.
Номинальное значение: 3,0 мм

Предельно допустимое значение: 1,0 мм

2.

Если тормозные накладки изношены до предельного значения,
замените тормозные колодки в сборе на правом и левом колесах.

3.

Измерьте внутренний диаметр тормозного диска в двух и более
местах.
Номинальное значение: 199,0 мм

Предельно допустимое значение: 200,0 мм

4.

Если внутренний диаметр достиг величины предельного значения и
более, то замените тормозной диск.
