Mitsubishi Pajero (2001+). Руководство - часть 2





ОБЩИЕ СВЕДЕНИЯ -

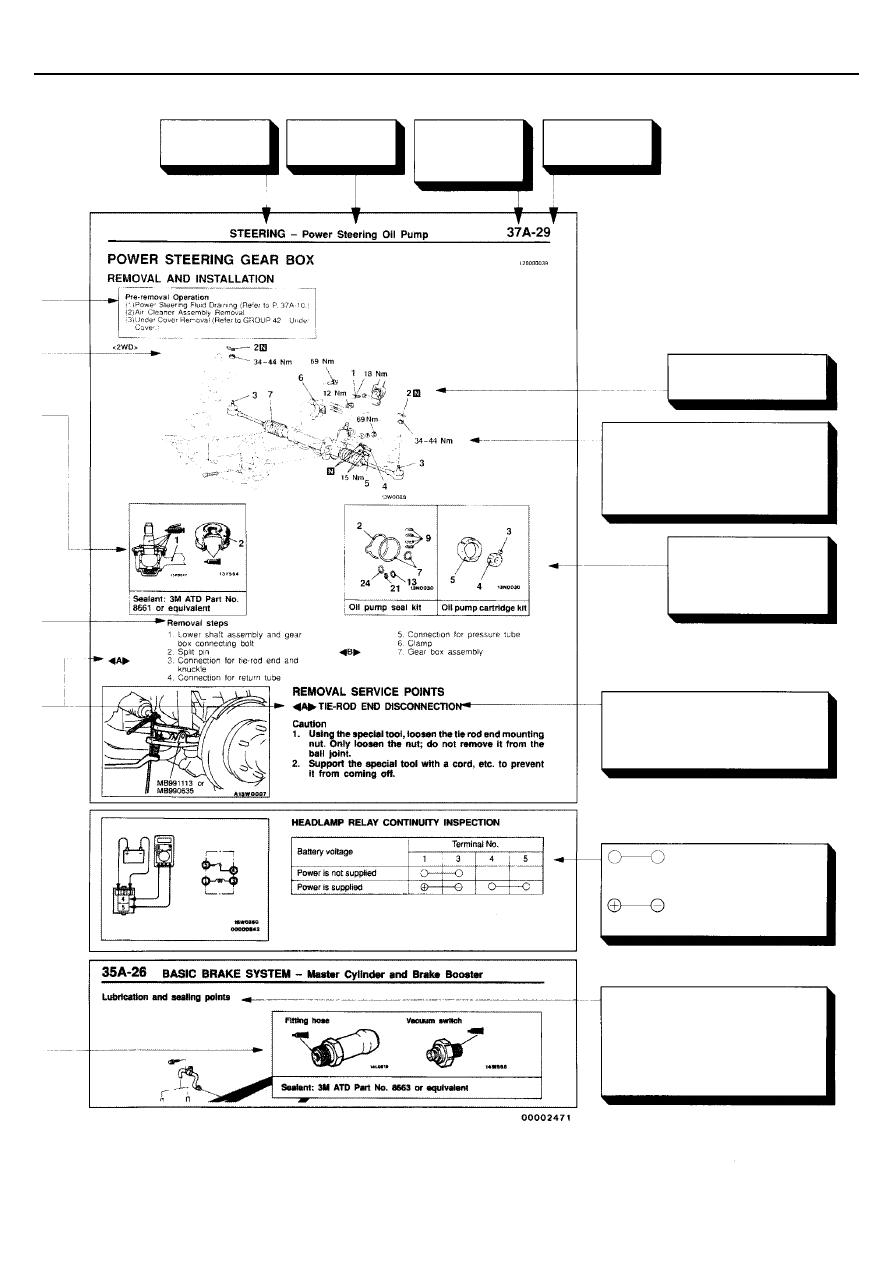

Пользование руководством

00-5

Название следующей за
страницей с рисунком страницы,
на которой  приводится
информация о местах
применения смазки и клея или
герметика.

Указывает на наличие
замкнутой цепи между
тестируемыми выводами
Указывает выводы, к
которым подается
напряжение от аккумулятора

Указаны основные операции,
требующие повышенного внимания,
важные моменты по снятию,
установке, разборке и сборке.

Изображен ремонтный
набор или комплект
деталей (только очень
часто используемые
детали).

Указывает момент затяжки.
Для болтов и гаек, момент затяжки
которых не указан, смотрите
«Таблицу стандартных моментов
затяжки».

Указывает детали
одноразового
применения.

Указывает

название главы

Указывает
название
параграфа

Указывает
номер главы

Указывает №
страницы

ОБЩИЕ СВЕДЕНИЯ -

Пользование системой обнаружения неисправностей и контроля

00-6

МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ И ПРОВЕРКИ УЗЛОВ И
СИСТЕМ

Поиск неисправностей в электронных системах управления, для которых может быть использован прибор MUT-II, следует
базовой блок-схеме, описанной ниже. Более того, даже в системах, для которых прибор MUT-II не может быть использован,
часть этих систем ещё следуют этой блок-схеме.

СОДЕРЖАНИЕ РАЗДЕЛА "ПОИСК НЕИСПРАВНОСТЕЙ"

1.СТАНДАРТНЫЙ ПУТЬ ДИАГНОСТИКИ ПРИ ПОИСКЕ НЕИСПРАВНОСТЕЙ

Разделы поиска неисправностей следуют основному алгоритму диагностики, приведенному ниже. Если алгоритм
диагностики отличается от показанного ниже или требуется дополнительное объяснение, то детали таких отличий или
особенностей также будут перечислены.

Метод диагностики

2. ПРОВЕРКА РАБОТЫ СИСТЕМЫ (УЗЛА) И ПРОВЕРКА НАЛИЧИЯ ПРИЗНАКОВ

НЕИСПРАВНОСТИ

Если проверка признаков неисправности затруднена, в данном Руководстве по ремонту приводятся процедуры
выполнения  проверочной операции и проверка признаков неисправности.

3. ФУНКЦИЯ ДИАГНОСТИКИ

Указываются особенности диагностики, отличающиеся от приведённых в параграфе (подразделе) "Функция диагностики"
на следующей странице.

Сбор информации от клиента

Проверка наличия признака неисправности

Считайте код неисправности

Считайте код неисправности

После того как Вы запишите код
неисправности, сотрите коды
неисправности из памяти
электронного блока управления

Перепроверьте наличие признака

неисправности

Считайте коды неисправности

Обратитесь к «Таблице поиска
неисправностей по их признакам»
соответствующей главы (системы)

Обратитесь к «Таблице кодов неисправности»
соответствующей главы (системы)

Периодически возникающие неисправности
(См. стр. 00 – 13)

Не повторяется

Повторяется вновь

Нет кодов
неисправности или
связь с MUT-II
невозможна

Высвечивается код
неисправности

Высвечивается код
неисправности

Нет кода
неисправности

Нет кода

неисправности

Высвечивается код

неисправности

ОБЩИЕ СВЕДЕНИЯ -

Пользование системой обнаружения неисправностей и контроля

00-7

4. ТАБЛИЦА КОДОВ НЕИСПРАВНОСТИ

5. МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТИ ПО КОДАМ НЕИСПРАВНОСТИ

Описывают методики проверки, соответствующие каждому коду неисправности. (См. стр. 00-10 - Последовательность
проверки для обнаружения неисправностей).

6. ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

В том случае, когда MUT-II показывает отсутствие кодов неисправностей, а признаки неисправности проявляются, то
неисправность можно обнаружить при помощи этой таблицы.

7. МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТИ ПО ИХ ПРИЗНАКАМ

Описывают методики поиска неисправности в соответствии с указанными в таблице признаками неисправности (См. стр.
00-10 - Последовательность проверки для обнаружения неисправностей).

8.

СПРАВОЧНАЯ ТАБЛИЦА ДАННЫХ (DATA LIST)

В этой таблице представлены проверяемые элементы и нормальные значения их параметров в качестве справочного
материала.

9. ПРОВЕРКА НАПРЯЖЕНИЯ НА ВЫВОДАХ РАЗЪЕМА ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ

В этой таблице представлены номера выводов, объекты проверки и номинальные значения в качестве справочного
материала.

10. МЕТОДИКА ПРОВЕРКИ С ИСПОЛЬЗОВАНИЕМ ОСЦИЛЛОГРАФА (МОТОР-ТЕСТЕРА)

В случае если это необходимо, приведены методики проверки с использованием осциллографа.

РЕЖИМ ДИАГНОСТИКИ

МЕТОД СЧИТЫВАНИЯ ДИАГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ ПРИ ИСПОЛЬЗОВАНИИ ПРИБОРА
MUT-II

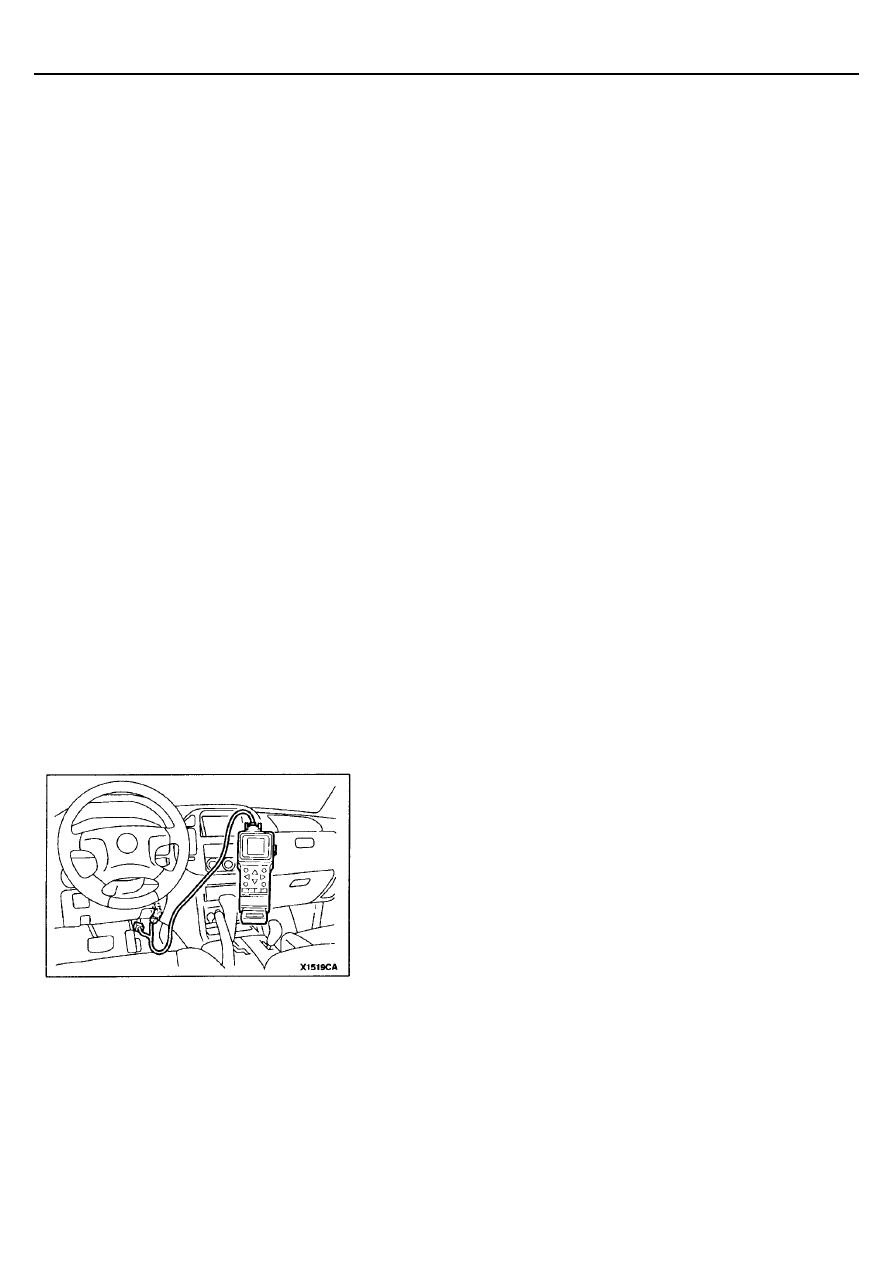

Подсоедините MUT-II к диагностическому разъему и считайте коды
неисправностей.
Внимание
Перед подключением или отключением MUT-II необходимо
выключить зажигание (повернуть ключ зажигания в положение
“LOCK (OFF)”).

ОБЩИЕ СВЕДЕНИЯ -

Пользование системой обнаружения неисправностей и контроля

00-8

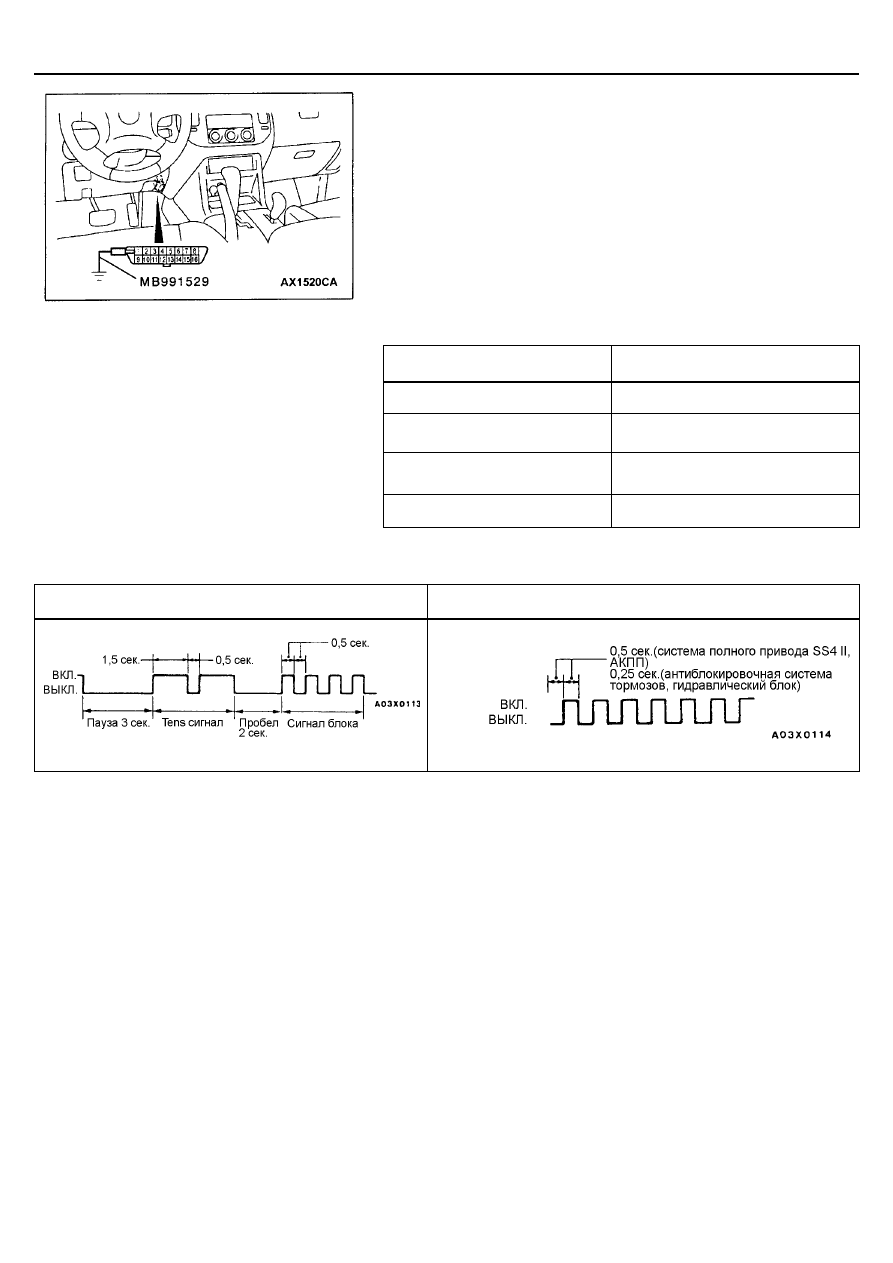

ПРИ ИСПОЛЬЗОВАНИИ КОНТРОЛЬНОЙ ЛАМПЫ

1.

Используйте специальное приспособление для заземления вывода
№1 (диагностический контрольный вывод) диагностического разъёма.

2.

Выключите зажигание.

3.

Считайте диагностический код неисправности путём наблюдения за
тем, как мигает контрольная лампа.

Диагностируемые системы

Наименование системы

Название контрольной лампы

Автоматическая коробка передач
(АКПП)

Контрольная лампа нейтрального
положения

Антиблокировочная система
тормозов (ABS)

Контрольная лампа системы ABS

Система полного привода SS4 II

Контрольная лампа включения
полного привода (4WD)

Гидравлический усилитель
тормозов (НВВ)

Контрольная лампа неисправности
тормозной системы

Индикация диагностического кода
контрольной лампой

Код неисправности № 24

Отсутствие кода неисправности*

ПРИМЕЧАНИЕ
*: Даже при нормальном состоянии системы ABS снятие реле электромагнитного клапана вызывает появление кода № 52.

МЕТОД СТИРАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ ПРИ ИСПОЛЬЗОВАНИИ MUT-II

Подсоедините MUT-II к диагностическому разъему и сотрите код неисправности из памяти электронного блока управления.
Внимание
Перед подключением и отключением MUT-II необходимо выключить зажигание (повернуть ключ зажигания в
положение “LOCK (OFF)”).

КОГДА ПРИБОР MUT-II НЕ ИСПОЛЬЗУЕТСЯ

1.

Выключите зажигание.

2.

Снимите провод с клеммы (-) аккумуляторной батареи на 10 сек. или больше. Затем вновь подсоедините его.

3.

После прогрева двигателя дайте ему поработать на холостом ходу около 15 минут.
