Mitsubishi Lancer X. Руководство - часть 775





ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-29

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Установлен ли код диагностики № C1011?

ДА :

Переход к Шагу 3.

НЕТ :

Диагностика завершена.

ШАГ 3. Диагностический код M.U.T.-III
Убедитесь в том, что диагностический код №
C100A также зарегистрирован.

Q: Зарегистрирован ли также код диагностики №

C100A?
ДА :

Провести диагностику по коду № C100A
(см.

Стр.35C-10

).

НЕТ :

Переход к Шагу 4.

ШАГ 4. Проверка установки датчика скорости
колеса
Проверить, как установлен датчик скорости <ПЛ>
колеса (датчик скорости колеса отсоединен,
плохо закреплен крепежный болт и т.д.).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Установить датчик скорости колеса
правильно.

ШАГ 5. Проверка датчика скорости колеса как
единого узла

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Заменить датчик скорости колеса.

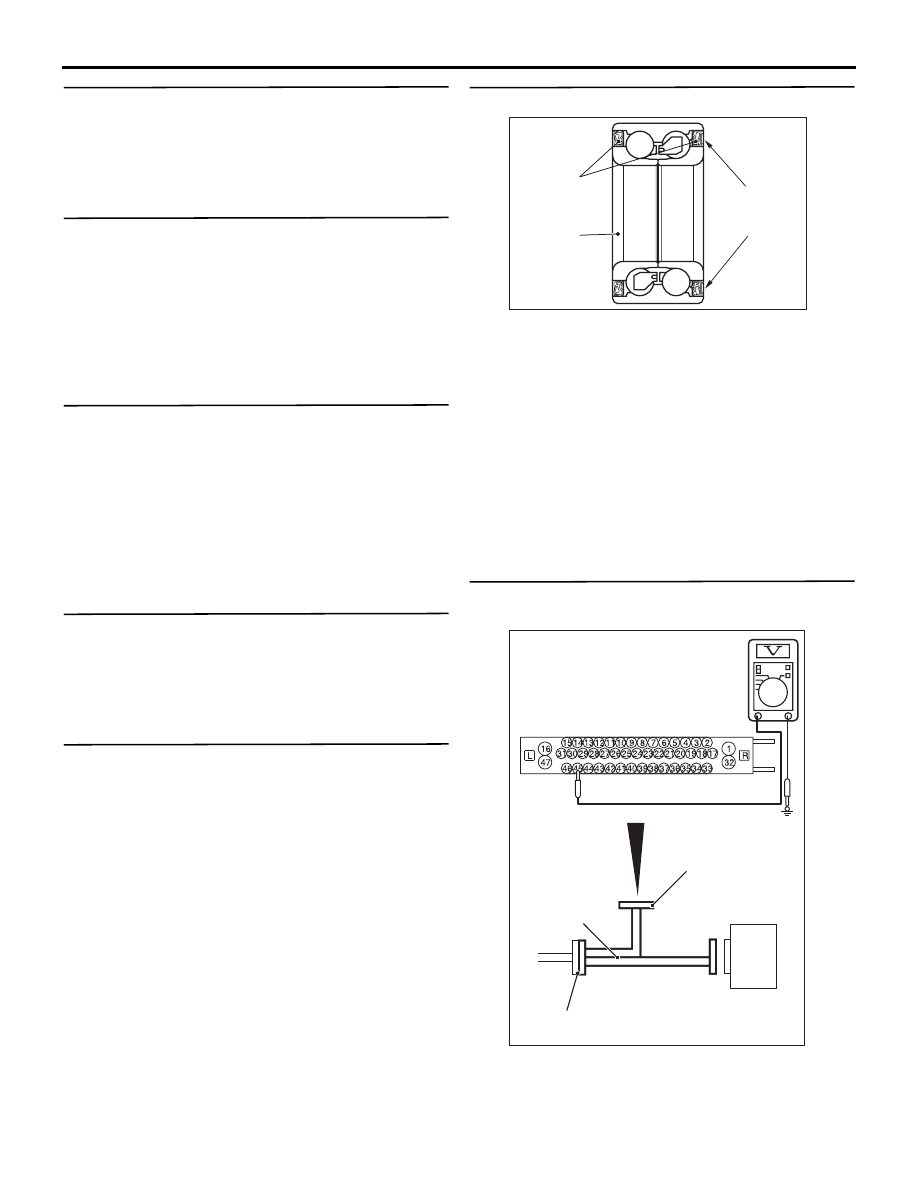

ШАГ 6. Проверка расшатанности подшипника
колеса
ПРИМЕЧАНИЕ: Расшатанный подшипник колеса
может привести к увеличению расстояния
между датчиком скорости колеса и задающим
диском. Проверить расшатанность подшипника
<ПЛ> колеса (См. ГРУППА 26

 Обслуживание на

машине

Стр.26-5

.)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Заменить подшипник колеса.

ШАГ 7. Проверка задающего диска

Проверить наличие налипания посторонних
материалов на задающий диск и его
деформации.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ (налипание посторонних материалов) :

Снять посторонние материалы
и очистить задающий диск, стараясь не
повредить магнит и не нарушить его
магнитные свойства.

НЕТ (Деформация) :

Заменить подшипник

колеса.

ШАГ 8. Измерение напряжения на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASC-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASC (MB991997)
к разъему со стороны жгута, после чего

Подшипник

колеса

AC

Магнитный

энкодер

Сальник

AC504925

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

CY

AC606869

AC606869

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-30

измерить напряжение со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ASC (MB991997), к ASC-ECU запрещается.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерить напряжение между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 45 и «массой», а также между
клеммой заземления № 46 и «массой».

НОРМА: 1 В или меньше

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 9.

НЕТ (Результат измерений на клемме № 45 или
№ 46 не соответствует норме) :

Переход

к Шагу 10.

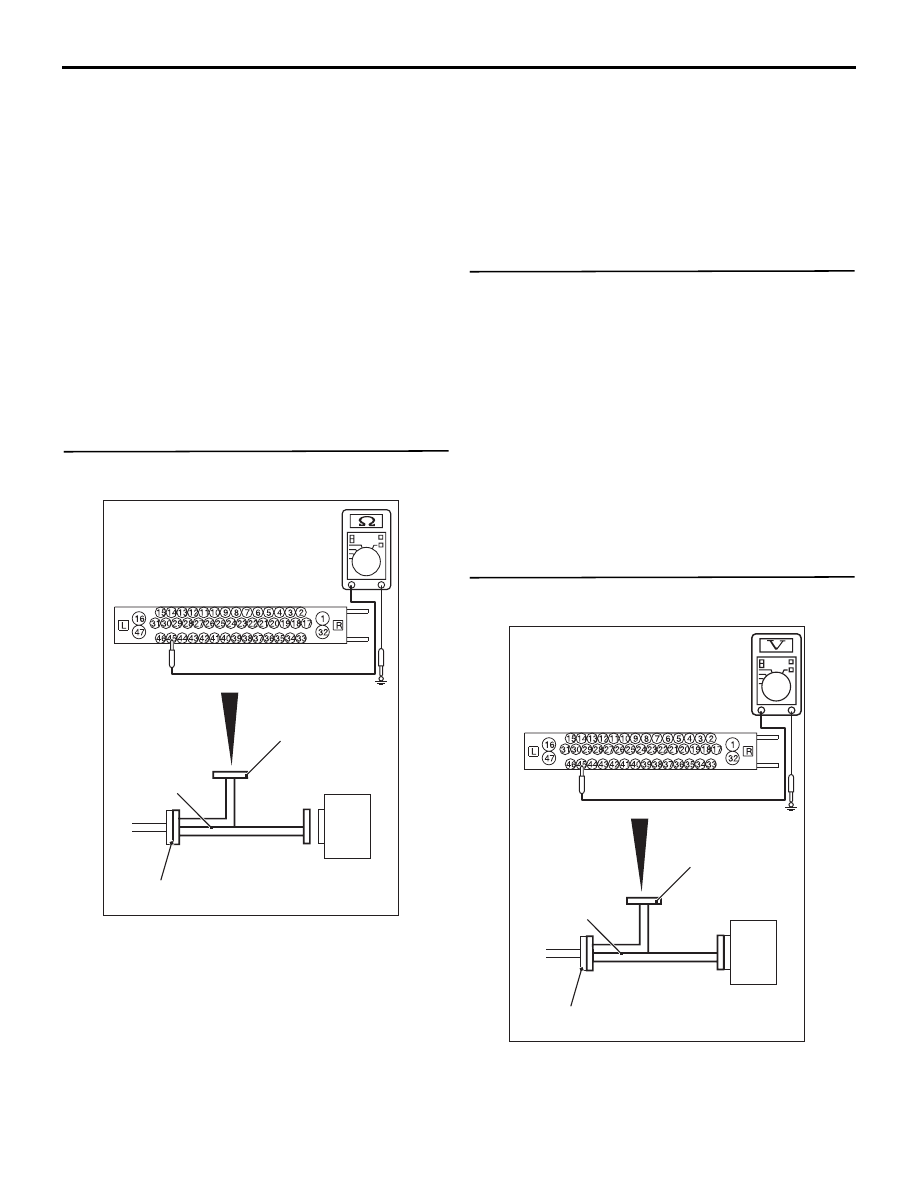

ШАГ 9. Измерение сопротивления на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASC-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASC (MB991997),
к разъему со стороны жгута, после чего
измерить сопротивление со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ASC (MB991997), к ASC-ECU запрещается.

(2) Измерить сопротивление между клеммой

питания датчика скорости колеса (сигнальная

клемма) № 45 и «массой», а также между
клеммой заземления № 46 и «массой».

НОРМА: Разрыв

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 11.

НЕТ (Результат измерений на клемме № 45 или
№ 46 не соответствует норме) :

Переход

к Шагу 10.

ШАГ 10. Проверка разъема: разъем ASC-ECU
A-58, разъем датчика скорости <ПЛ> колеса
A-08

Q: Результаты проверки в норме?

ДА :

Возможно короткое замыкание в цепи
датчика скорости <ПЛ> колеса.
Отремонтируйте жгут электропроводки
между клеммой № 45 разъема ASС-ECU
A-58 и клеммой № 1 разъема датчика
скорости <ПЛ> колеса A-08, а также
между клеммой № 46 разъема ASC-ECU
A-58 и клеммой № 2 разъема датчика
скорости <ПЛ> колеса A-08.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 11. Измерение напряжения на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASС-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASС (MB991997),
к разъемам со стороны ASC-ECU и со
стороны жгута, после чего измерить

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

CZ

AC606869

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

BL

AC606870

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-31

напряжение со стороны разъема
специального инструмента.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерить напряжение между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 45 и «массой».

НОРМА: Приблизительное напряжение
аккумуляторной батареи

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 12.

НЕТ :

Переход к Шагу 14.

ШАГ 12. Проверка жгута электропроводки
между клеммой № 45 разъема ASС-ECU A-58
и клеммой №1 разъема датчика скорости
<ПЛ> колеса A-08, а также между клеммой №
46 разъема ASC-ECU A-58, и клеммой № 2
разъема датчика скорости <ПЛ> колеса A-08.

• Проверить наличие обрыва в цепи датчика

скорости <ПЛ> колеса.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 13.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 13. Проверка разъема: разъем ASC-ECU
A-58, разъем датчика скорости <ПЛ> колеса
A-08

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 14.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 14. Проверьте факт сброса кода
неисправности.
Развить на транспортном средстве скорость
не менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях
сигнальная лампа ABS не гаснет, пока не будет
превышена скорость в 20 км/ч.

Q: Установлен ли код диагностики № C1011?

ДА :

После замены узла гидросистемы
(объединенного с ASC-ECU) выполните
калибровку датчика поворота рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости, чтобы повторно установить
нулевую точку для ASC-ECU
(см.

Стр.35C-173

Стр.35C-173



и

Стр.35C-174

).

НЕТ :

Перемежающаяся неисправность
(См. ГРУППА 00

− Как устранять

перемежающиеся неисправности

Стр.00-15

).

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-32

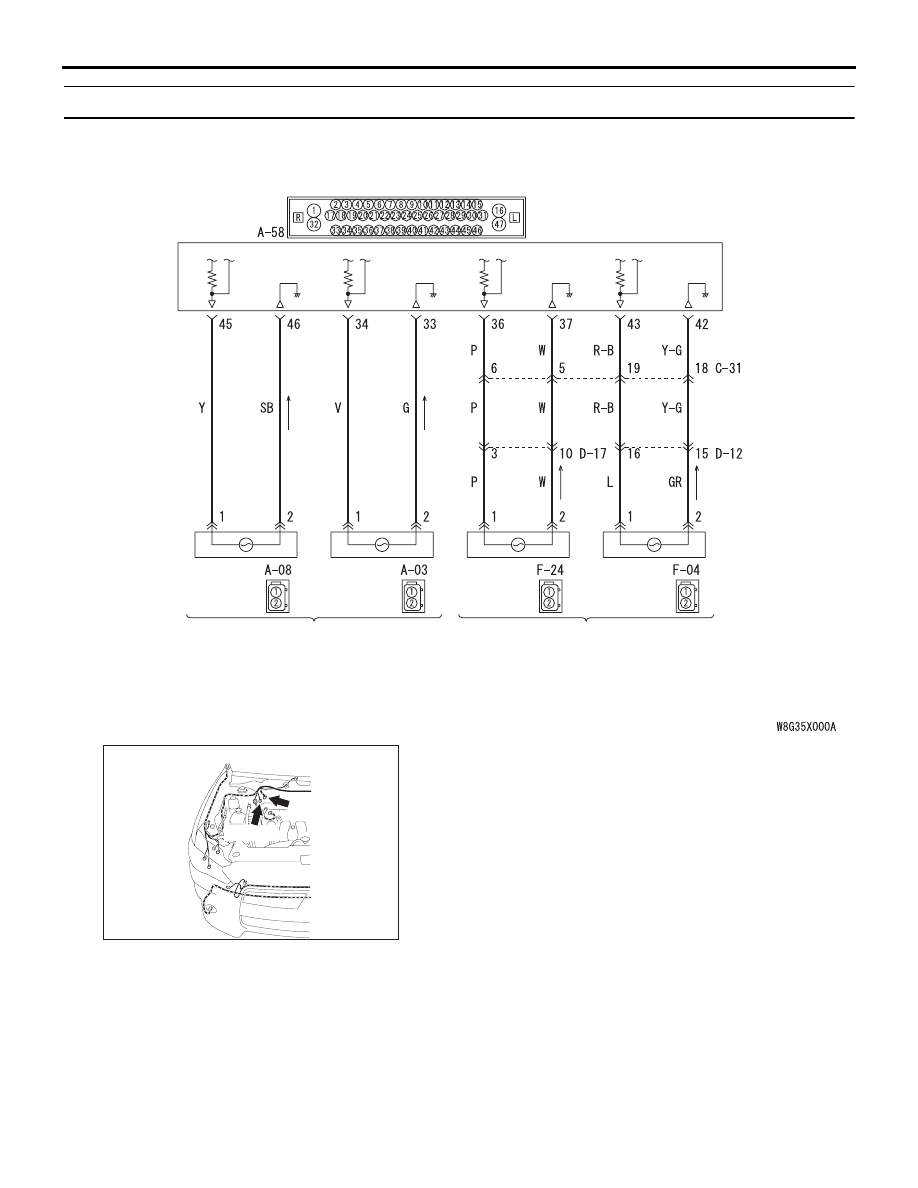

Код № C101C Отклонения сигнала датчика скорости ПП колеса

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ДАТЧИК СКОРОСТИ

ВРАЩЕНИЯ ЗАДНЕГО КОЛЕСА

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

ПЕРЕДНЕГО КОЛЕСА

(ПРАВЫЙ)

(ПРАВЫЙ)

(ЛЕВЫЙ)

(ЛЕВЫЙ)

ASC-ECU

Цепь датчика скорости вращения колеса

A-58 (B)

A-03 (B)

Разъемы: A-03, A-58

AX

AC612691
