Mitsubishi Lancer X. Руководство - часть 774





ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-25

ШАГ 6. Проверка жгута электропроводки
между клеммой № 43 разъема ASC-ECU A-58
и клеммой № 1 разъема датчика скорости
<ЗП> колеса F-04, а также между клеммой №
42 разъема ASC-ECU A-58 и клеммой № 2
разъема датчика скорости <ЗП> колеса F-04.

• Проверить наличие короткого замыкания

в цепи датчика скорости <ЗП> колеса.

Q: Результаты проверки в норме?

ДА :

Заменить датчик скорости <ЗП> колеса.

НЕТ :

Отремонтировать жгут электропроводки.

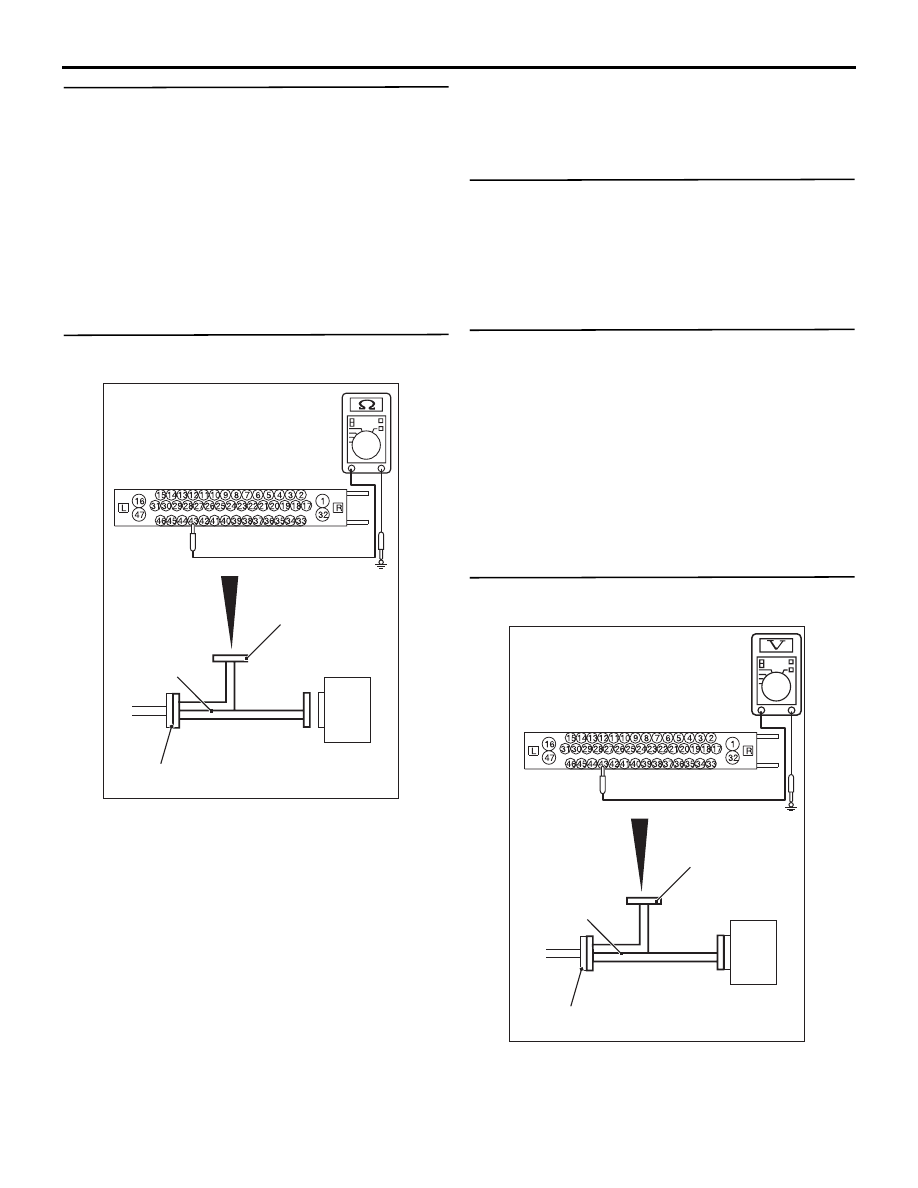

ШАГ 7. Измерение сопротивления на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASC-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASC (MB991997),
к разъему со стороны жгута, после чего
измерить сопротивление со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Не следует подсоединять
специальный инструмент к ASC-ECU.

(2) Измерьте сопротивление между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 43 и «массой», а также между
клеммой заземления датчика скорости колеса
№ 42 и «массой».

НОРМА: Разрыв

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 10.

НЕТ (Результат измерений на клемме № 43 или № 42
не соответствует норме). :

Переход к Шагу 8.

ШАГ 8. Проверка разъема: разъем ASС-ECU
A-58, разъем датчика скорости <ЗП> колеса
F-04

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 9.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 9. Проверка жгута электропроводки
между клеммой № 43 разъема ASC-ECU A-58
и клеммой № 1 разъема датчика скорости
<ЗП> колеса F-04, а также между клеммой №
42 разъема ASC-ECU A-58 и клеммой № 2
разъема датчика скорости <ЗП> колеса F-04.

• Проверить наличие короткого замыкания

в цепи датчика скорости <ЗП> колеса.

Q: Результаты проверки в норме?

ДА :

Заменить датчик скорости <ЗП> колеса.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 10. Измерение напряжения на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASС-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASС (MB991997),
к разъемам со стороны ASC-ECU и со
стороны жгута, после чего измерить

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

DF

AC606869

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

BO

AC606870

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-26

напряжение со стороны разъема
специального инструмента.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерить напряжение между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 43 и «массой».

НОРМА: Приблизительное напряжение
аккумуляторной батареи

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 11.

НЕТ :

Переход к Шагу 12.

ШАГ 11. Проверка жгута электропроводки
между клеммой № 43 разъема ASC-ECU A-58
и клеммой № 1 разъема датчика скорости
<ЗП> колеса F-04, а также между клеммой №
42 разъема ASC-ECU A-58 и клеммой № 2
разъема датчика скорости <ЗП> колеса F-04.

• Проверить наличие обрыва цепи датчика

скорости <ЗП> колеса.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 12.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 12. Проверка разъема: разъем ASС-ECU
A-58, разъем датчика скорости <ЗП> колеса
F-04

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 13.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 13. Проверка датчика скорости колеса как
единого узла
См.

Стр.35C-177

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 14.

НЕТ :

Заменить датчик скорости колеса.

ШАГ 14. Проверьте факт сброса кода
неисправности.
(1) Сбросить диагностический код.
(2) Развить на транспортном средстве скорость

не менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях
сигнальная лампа ABS не гаснет, пока не
будет превышена скорость в 20 км/ч.

Q: Установлен ли код диагностики № C102B?

ДА :

После замены узла гидросистемы
(объединенного с ASC-ECU) выполните
калибровку датчика рулевого колеса,
датчика ускорения и угловой скорости
и датчика давления тормозной жидкости,
чтобы повторно установить нулевую
точку для ASC-ECU (см.

Стр.35C-173

Стр.35C-173

 и

Стр.35C-174

).

НЕТ :

Перемежающаяся неисправность
(См. ГРУППА 00

− Как устранять

перемежающиеся неисправности

Стр.00-15

).

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-27

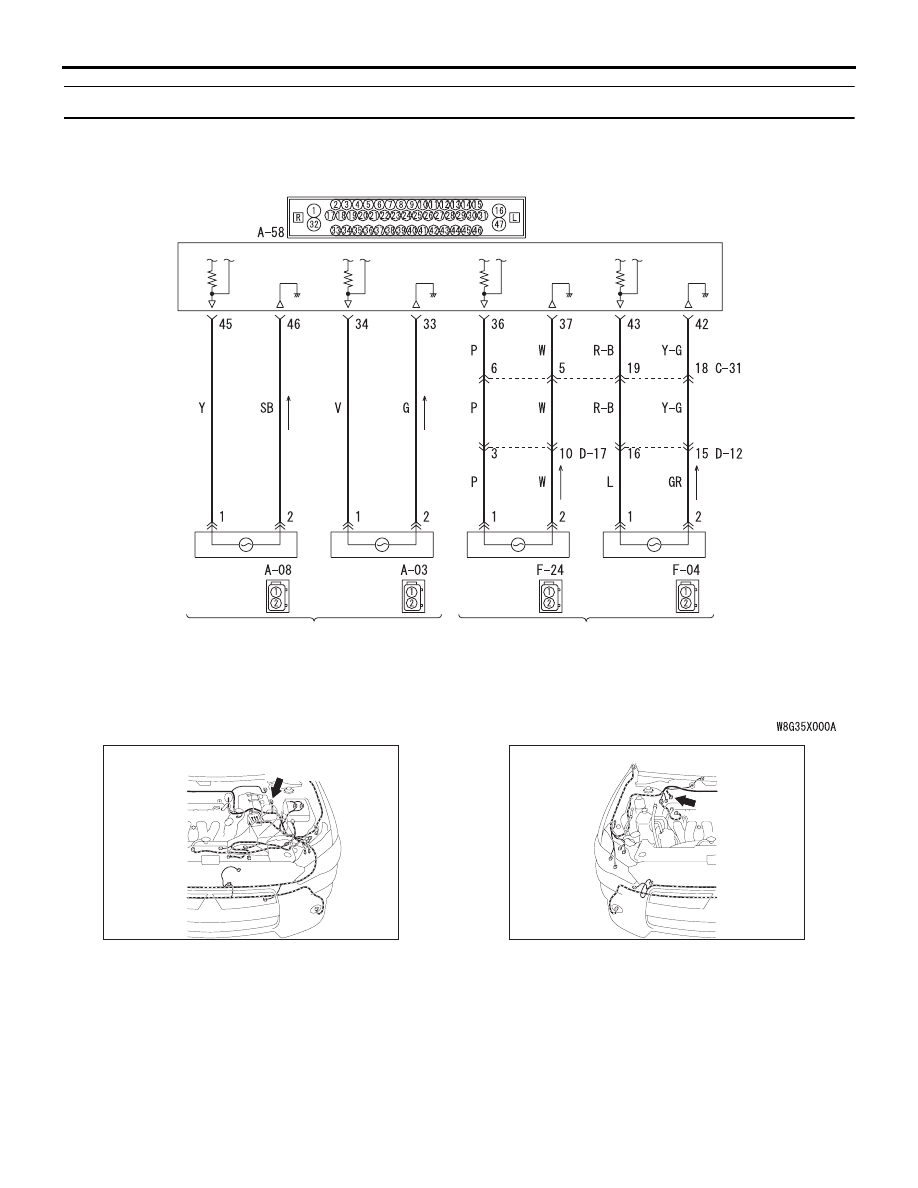

Код № C1011 Отклонения сигнала датчика скорости ПЛ колеса

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ДАТЧИК СКОРОСТИ

ВРАЩЕНИЯ ЗАДНЕГО КОЛЕСА

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

ПЕРЕДНЕГО КОЛЕСА

(ПРАВЫЙ)

(ПРАВЫЙ)

(ЛЕВЫЙ)

(ЛЕВЫЙ)

ASC-ECU

Цепь датчика скорости вращения колеса

A-08 (B)

Разъем: A-08

AV

AC612690

A-58 (B)

Разъем: A-58

AW

AC612691

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-28

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(См. ГРУППА 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Перед заменой блока управления

убедиться в том, что линии шины CAN
в норме.

• При замене узла гидросистемы

(объединенного с ASC-ECU) всегда следует
выполнять калибровку датчика рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости (см.

Стр.35C-173

Стр.35C-173



и

Стр.35C-174

).

РАБОТА

• Датчик скорости колеса является в некотором

роде генератором импульсов. Он состоит из
модуляторов (пластин, на которых
попеременно расположены южные
и северные полюса магнитов), которые
определяют скорость вращения колеса, т.к.
диск вращается с той же скоростью, что
и колесо. Датчик генерирует частотный
импульсный сигнал, пропорциональный
частоте вращения колеса.

• Эти импульсные сигналы, создаваемые

датчиками скорости колеса, поступают
в ASC-ECU. ASC-ECU по частоте импульсного
сигнала определяет скорость вращения
колеса.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Во время движения транспортного средства
ASC-ECU отслеживает сигналы от каждого
датчика скорости колеса. Если в сигналах от этих
датчиков выявлена любая из перечисленных
ниже ошибок, ASC-ECU выдает соответствующий
код диагностики.

• Беспорядочное изменение сигнала датчика

скорости колеса

• Значение сигнала датчика скорости колеса

все время очень высоко.

ВОЗМОЖНЫЕ ПРИЧИНЫ

Текущая неисправность

• Слишком большое расстояние между

датчиком скорости колеса и задающим
диском

• Налипание инородных материалов на датчик

скорости колеса

• Налипание инородных материалов на

задающий диск

• Неисправность подшипника колеса

• Неисправность датчика скорости колеса

• Поврежден жгут электропроводки или

разъемы

• Внешние шумовые помехи

• Ненадлежащая установка датчика скорости

колеса

• Деформация задающего диска

• Неисправность ECU ASC

• Нарушение рисунка намагниченности

задающего диска

• Изменилось количество полюсов (северных

и южных) магнитного задающего диска

Прошлая неисправность

• Если помимо этого также присутствует код №

C100A, следует выполнять диагностику,
уделяя особое внимание неисправностям
жгута электропроводки и разъемам на участке
между ASC-ECU и датчиком скорости колеса.
Процедура диагностики описана в разделе
Что делать с прошлыми неисправностями
(ГРУППА 00

− Что делать с периодическими

неисправностями

Стр.00-15

).

• Если код диагностики № C100A не выявлен,

могут присутствовать следующие условия:

• Пробуксовка некоторых колес

• Неустойчивое положение транспортного

средства

• Внешние шумовые помехи

• Машина двигалась при включенном

стояночном тормозе

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтируйте линии шины CAN
(см. ГРУППА 54C

− Устранение

неисправностей

Стр.54C-18

). После

выполнения перейдите к шагу 2.
