35B-1

ГРУППА 35B

АНТИБЛОКИРОВО

ЧНАЯ ТОРМОЗНАЯ

СИСТЕМА (ABS)

СОДЕРЖАНИЕ

ЭКСПЛУАТАЦИОННЫЕ



ТЕХНИЧЕСКИЕ



ХАРАКТЕРИСТИКИ . . . . . . . . . . . . .

35B-3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ. . .

35B-3

ВЫЯВЛЕНИЕ



НЕИСПРАВНОСТЕЙ  . . . . . . . . . . . .

35B-4

ПОСЛЕДОВАТЕЛЬНОСТЬ



ВЫПОЛНЕНИЯ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ   . . . . . . . . . . . . . . . .

35B-4

ЗАМЕЧАНИЯ ПО ДИАГНОСТИКЕ . . . . . .

35B-4

ПРОВЕРКА СИГНАЛЬНЫХ ЛАМП



ABS И ТОРМОЗОВ . . . . . . . . . . . . . . . . . .

35B-5

ФУНКЦИИ ДИАГНОСТИКИ. . . . . . . . . . . .

35B-5

ТАБЛИЦА КОДОВ ДИАГНОСТИКИ . . . . .

35B-6

ПОСЛЕДОВАТЕЛЬНОСТЬ АНАЛИЗА



КОДОВ ДИАГНОСТИКИ



НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

35B-8

Код № C100A Отклонения в цепи



датчика скорости ПЛ колеса. . . . . . . . . . .

35B-8

Код № C1015 Отклонения в цепи



датчика скорости ПП колеса  . . . . . . . . . .

35B-12

Код № C1020 Отклонения в цепи



датчика скорости ЗЛ колеса . . . . . . . . . . .

35B-16

Код № C102B Отклонения в цепи



датчика скорости ЗП колеса. . . . . . . . . . .

35B-20

Код № C1011 Отклонения сигнала



датчика скорости ПЛ колеса. . . . . . . . . . .

35B-24

Код № C101C Отклонения сигнала



датчика скорости ПП колеса  . . . . . . . . . .

35B-28

Код № C1027 Отклонения сигнала



датчика скорости ЗЛ колеса . . . . . . . . . . .

35B-33

Код № C1032 Отклонения сигнала



датчика скорости ЗП колеса . . . . . . . . . . .

35B-37

Код № C1014 Общий контроль



датчика скорости ПЛ колеса . . . . . . . . . . .

35B-42

Код № C101F Общий контроль



датчика скорости ПП колеса . . . . . . . . . . .

35B-43

Код № C102A Общий контроль



датчика скорости ЗЛ колеса . . . . . . . . . . .

35B-45

Код № C1035 Общий контроль



датчика скорости ЗП колеса . . . . . . . . . . .

35B-47

Код № C1041 Отклонения в периодическом



сигнале датчика скорости ПЛ колеса . . . .

35B-49

Код № C1042 Отклонения в периодическом



сигнале датчика скорости ПП колеса. . . .

35B-51

Код № C1043 Отклонения в периодическом



сигнале датчика скорости ЗЛ колеса . . . .

35B-52

Код № C1044 Отклонения в периодическом



сигнале датчика скорости ЗП колеса . . . .

35B-53

Код № C1046 Превышено время фазы



управления датчиком скорости



ПЛ колеса . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-55

Код № C1047 Превышено время фазы



управления датчиком скорости



ПП колеса . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-60

Код № C1048 Превышено время фазы



управления датчиком скорости



ЗЛ колеса . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-65

Код № C1049 Превышено время фазы



управления датчиком скорости



ЗП колеса . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-70

Продолжение

35B-2

Код № C104B Отклонения в системе



впускного клапана ПЛ колеса



Код № C104F Отклонения в системе



впускного клапана ПП колеса



Код № C1053 Отклонения в системе



впускного клапана ЗЛ колеса



Код № C1057 Отклонения в системе



впускного клапана ЗЛ колеса



Код № C105F Отклонения в системе



выпускного клапана ПЛ колеса



Код № C1063 Отклонения в системе



выпускного клапана ПП колеса



Код № C1067 Отклонения в системе



выпускного клапана ЗЛ колеса



Код № C105B Отклонения в системе



впускного клапана ЗП колеса . . . . . . . . . .

35B-74

Код № C2104 Неисправность



цепи питания клапана . . . . . . . . . . . . . . . .

35B-76

Код № C1073 Неисправность



цепи электродвигателя привода  . . . . . . .

35B-79

Код № C2116 Ненормальное напряжение



источника питания электродвигателя



для привода насоса  . . . . . . . . . . . . . . . . .

35B-82

Код № C1000 Отклонения в цепи датчика
выключателя стоп-сигнала  . . . . . . . . . . .

35B-85

Код № C2200 Отклонения в ABS-ECU



(электронном управляющем блоке). . . . .

35B-88

Код № C2100 Ненормальное (низкое)



напряжение аккумуляторной батареи . . .

35B-89

Код № C2101 Ненормальное (высокое)



напряжение аккумуляторной батареи . . .

35B-92

Код № C1395 Не завершена заправка



тормозной жидкости . . . . . . . . . . . . . . . . .

35B-95

Код № C2203 Не записан VIN  . . . . . . . . .

35B-95

Код № C1608 Неправдоподобные



диагностические данные  . . . . . . . . . . . . .

35B-96

Код № U0001 Отключение от шины. . . . .

35B-99

Код № U0100 Не отвечает ECU



двигателя Код № U0141 Не отвечает



ECU ETACS . . . . . . . . . . . . . . . . . . . . . . . .

35B-100

Код № U1415 Переменное кодирование
не завершено. . . . . . . . . . . . . . . . . . . . . . .

35B-101

Код № U1417 Ошибка переменного



кодирования (в том числе ошибка



при установке) . . . . . . . . . . . . . . . . . . . . . .

35B-102

ТАБЛИЦА ПРОЯВЛЕНИЙ



НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

35B-103

ПРОЦЕДУРА ВЫЯВЛЕНИЯ



ПРОЯВЛЕНИЙ НЕИСПРАВНОСТЕЙ . . . .

35B-103

Процедура выявления 1: M.U.T.-III



не имеет связи только с ABS-ECU.  . . . . .

35B-103

Процедура выявления 2: Сигнальная



лампа тормоза не выключается, когда



рычаг тормоза отпущен. . . . . . . . . . . . . . .

35B-104

Процедура выявления 3: Сигнальная



лампа ABS не загорается, когда



переключатель зажигания переводится
в положение ВКЛ



(двигатель выключен).. . . . . . . . . . . . . . . .

35B-107

Процедура выявления 4: Сигнальная



лампа тормоза не загорается, когда



переключатель зажигания переводится
в положение ВКЛ



(двигатель выключен).. . . . . . . . . . . . . . . .

35B-108

Процедура выявления 5: Сигнальная



лампа ABS продолжает гореть



после запуска двигателя.  . . . . . . . . . . . . .

35B-109

Процедура выявления 6: Ненормальная



работа тормоза  . . . . . . . . . . . . . . . . . . . . .

35B-110

Процедура выявления 7: Не работает



система ABS. . . . . . . . . . . . . . . . . . . . . . . .

35B-111

Процедура выявления 8: Система



цепи питания ABS-ECU . . . . . . . . . . . . . . .

35B-112

ТАБЛИЦА ОПОРНОГО ПЕРЕЧНЯ



ДАННЫХ . . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-117

ОПОРНАЯ ТАБЛИЦА ДЛЯ ПРОВЕРКИ



ПРИВОДА . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-118

ПРОВЕРКА СИГНАЛА



НА ВЫВОДАХ ECU  . . . . . . . . . . . . . . . . . .

35B-119

ОБСЛУЖИВАНИЕ



НА АВТОМОБИЛЕ  . . . . . . . . . . . . . .

35B-120

ПРОВЕРКА УЗЛА ГИДРОСИСТЕМЫ . . . .

35B-120

ПРИ РАЗРЯДКЕ БАТАРЕИ . . . . . . . . . . . .

35B-122

УЗЕЛ ГИДРОСИСТЕМЫ. . . . . . . . . .

35B-123

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

35B-123

ДАТЧИК СКОРОСТИ



ВРАЩЕНИЯ КОЛЕСА . . . . . . . . . . . .

35B-125

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

35B-125

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-127

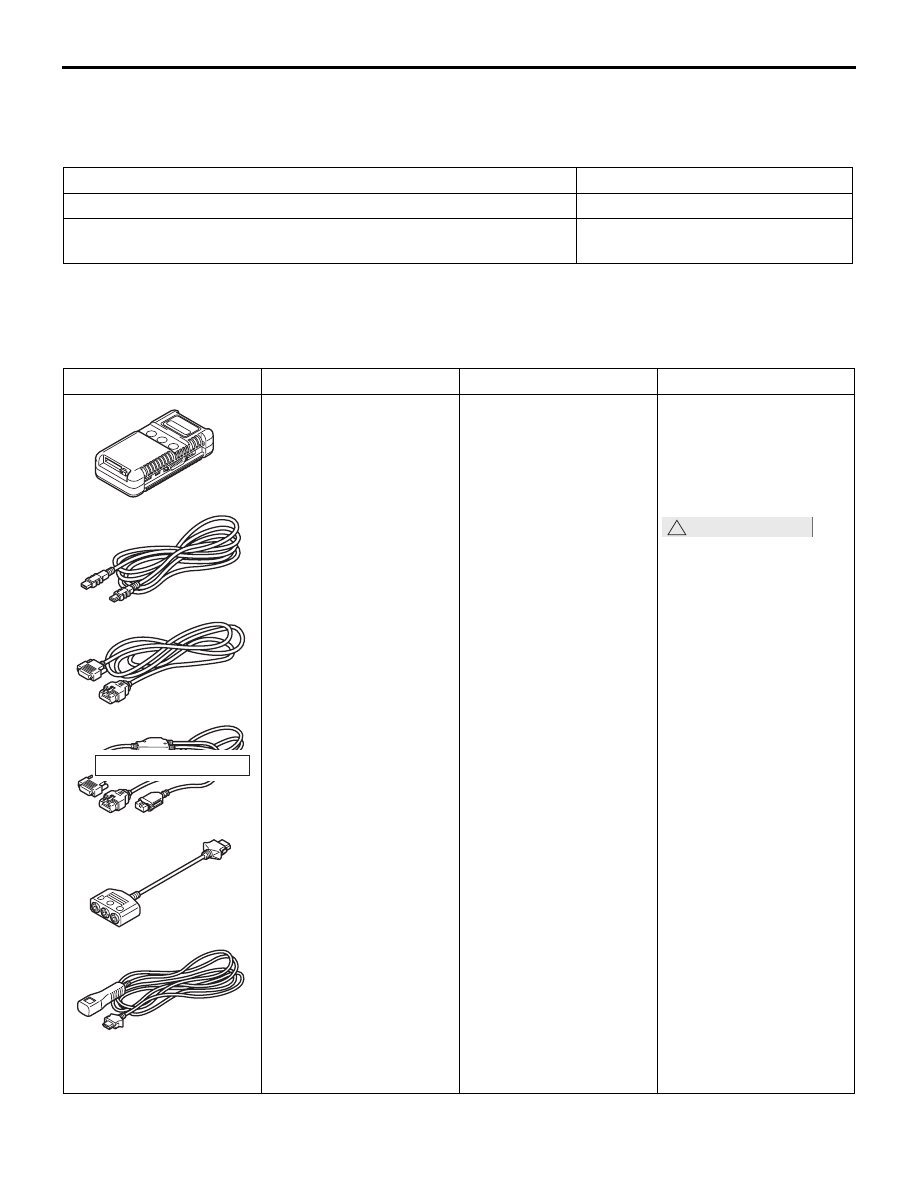

ЭКСПЛУАТАЦИОННЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-3

ЭКСПЛУАТАЦИОННЫЕ ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

M1352000300920

Наименование

Стандартное значение

Сила тока на датчике скорости вращения колеса, мА

5,9

−8,4 или 11,8 − 16,8

Сопротивление изоляции датчика скорости вращения колеса,
М

Ω

5 или более

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1352000601270

Инструмент

№

Наименование

Назначение

НЕ ИСПОЛЬЗОВАТЬ

f

e

d

c

b

a

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

Подузел M.U.T.-III

a. Интерфейс связи

транспортного
средства (V.C.I.)

b. Кабель USB M.U.T.-III
c. Основной жгут А

M.U.T.-III (В
транспортных
средствах с системой
связи CAN)

d. Основной жгут А

M.U.T.-III (В
транспортных
средствах без
системы связи CAN)

e. Адаптер для

проведения
измерений M.U.T.-III

f. Жгут проводов

пускового механизма
USB M.U.T.-III

Проверка ABS
(Отображение кодов
диагностики, служебной
информации
и калибровка
с помощью M.U.T.-III)

!

ОСТОРОЖНО

В транспортных
средств со связью
CAN следует
использовать
главный жгут А
M.U.T.-III для
симуляции скорости
движения
транспортного
средства. Если вместо
этого подсоединить
главный жгут В, связь
CAN не будет работать
корректно.

B991974

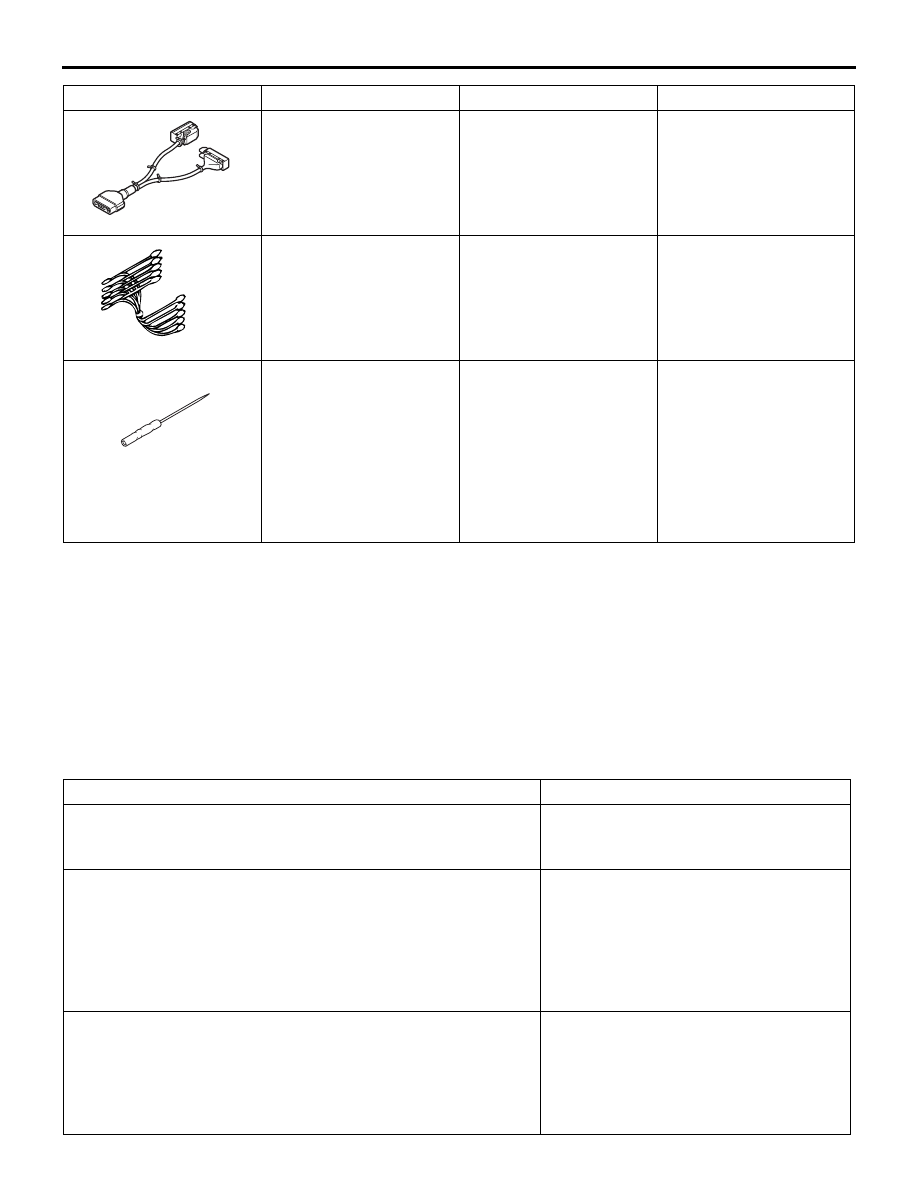

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-4

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ
ВЫПОЛНЕНИЯ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ

M1352011100975

См. ГРУППУ 00

− Использование точек

выявления неисправностей/осмотра

Стр.00-6

.

ЗАМЕЧАНИЯ ПО ДИАГНОСТИКЕ

M1352012600371

1. ABS - это система, контролирующая давление

торможения с помощью ECU (электронного
управляющего блока). Следовательно, время от
времени могут возникать следующие симптомы,
которые не служат признаком неисправности,
а являются признаком нормальной работы ABS.

Явление

Объяснение явления

При запуске двигателя в отсеке двигателя слышится стук.

Этот звук вызван говорит о том, что
идет проверка работы системы, а не
о наличии неисправности.

• Слышится звук электродвигателя в гидравлическом узле

АБС при работе. (воющий)

• Вибрация педали тормоза, сопровождающаяся звуком.

(скребущим)

• При работе ABS ходовая часть транспортного средства

при регулярном нажатии и отпускании тормоза издает
звук. (Биение подвески; скрип шин)

Этот звук вызван свидетельствует от
нормальной работе системы, а не
о наличии неисправности.

Если при движении на низкой скорости нажата педаль
тормоза, чувствуются толчки.

Это вызвано проверкой работы
системы (начало проверки, когда
скорость движения транспортного
средства достигает определенного
значения), а не наличием
неисправности.

MB991974

Жгут проводов для
проверки ABS

Измерение напряжения
на выводах ABS-ECU

MB991348

MB991348

Комплект
измерительных кабелей

Проверка датчика
ускорения и рысканья

MB992006

MB992006

Сверхтонкий зонд

Проверка непрерывности
цепи и замер
напряжения в жгутах или
разъемах для поиска
плохо закрепленных
и поврежденных, в том
числе коррозией, клемм,
а также в клемм,
задвинутых в разъемы.

Инструмент

№

Наименование

Назначение
