Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

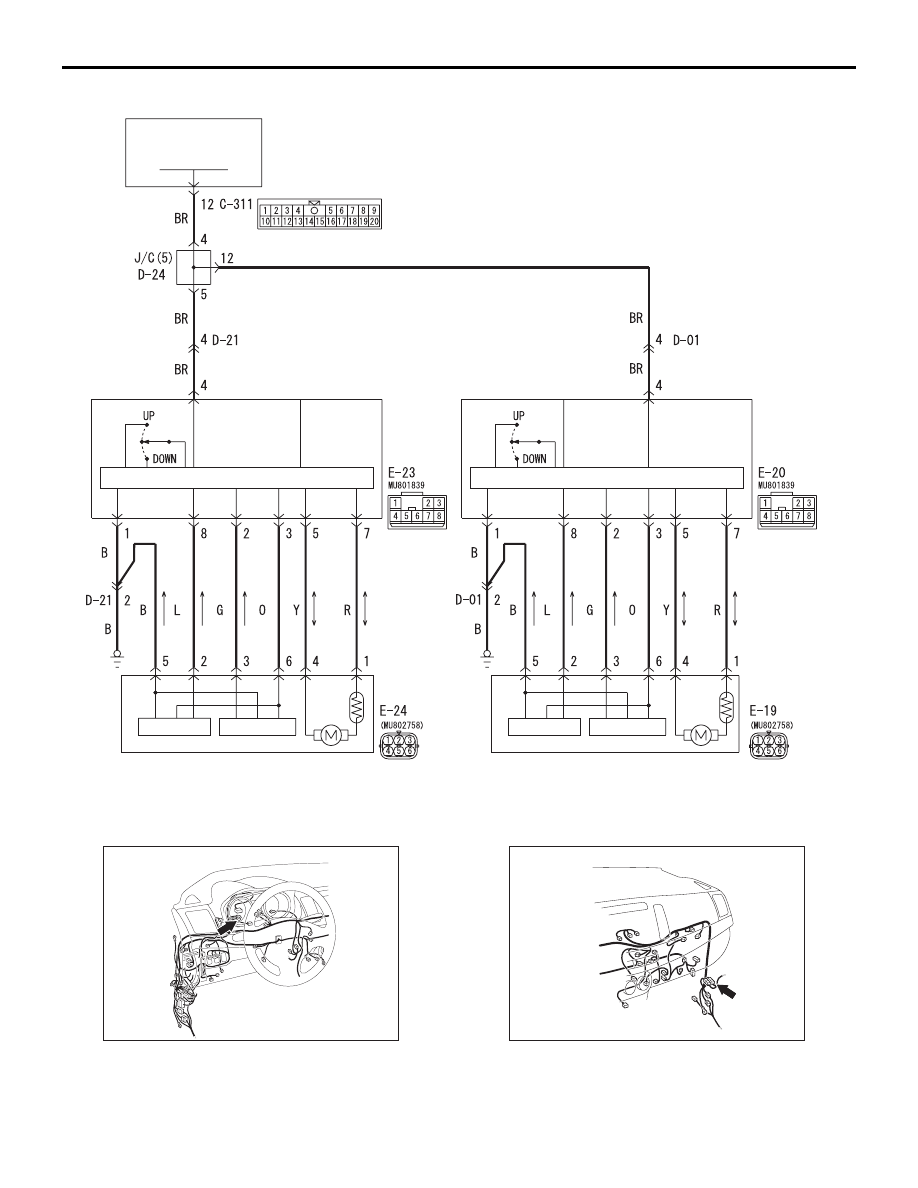

Цепь электростеклоподъемника (заднего)

ВСПОМОГА-

ТЕЛЬНЫЙ

ПЕРЕКЛЮЧА-

ТЕЛЬ ЛЕВОГО

СТЕКЛО-

ПОДЪЕМНИКА

(ЗАДНИЙ:

ПРАВЫЙ

)

ИС

ИС

ЦП

ИС

ИС

ЦП

ЭЛЕКТРОДВИ-

ГАТЕЛЬ ЭЛЕК-

ТРОСТЕКЛО-

ПОДЪЕМНИКА

(ЗАДНИЙ:

ПРАВЫЙ)

ЭЛЕКТРОДВИ-

ГАТЕЛЬ ЭЛЕК-

ТРОСТЕКЛО-

ПОДЪЕМНИКА

(ЗАДНИЙ:

ЛЕВАЯ)

ВСПОМОГА-

ТЕЛЬНЫЙ

ПЕРЕКЛЮЧА-

ТЕЛЬ ЛЕВОГО

СТЕКЛО-

ПОДЪЕМНИКА

(ЗАДНИЙ:

ЛЕВЫЙ)

РЕЛЕ ЭЛЕК-

ТРОСТЕКЛО-

ПОДЪЕМНИКА

ETACS-ECU

AC613316

DL

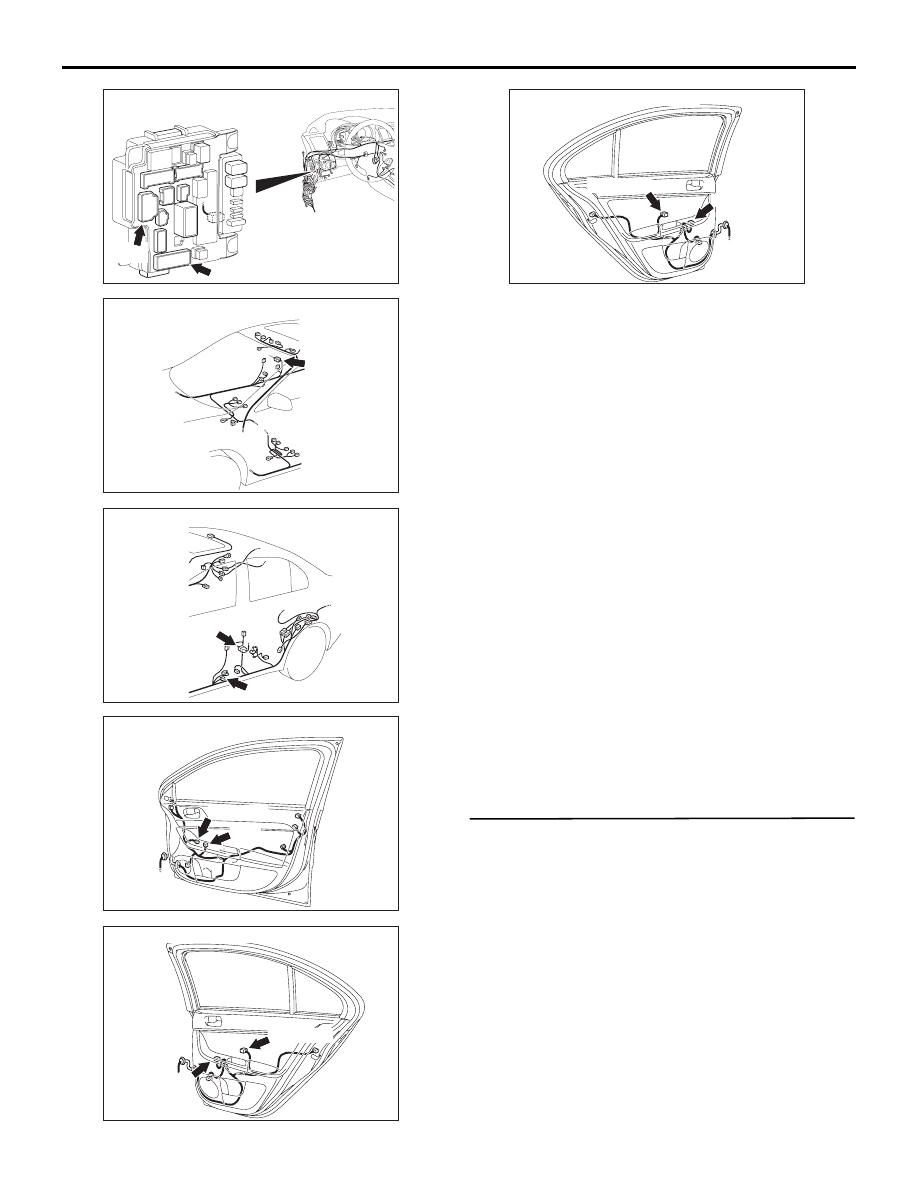

Разъем: C-38

AC612705

AM

Разъемы: C-111

AC700271

ДВЕРЬ

КУЗОВ

42A-69

ETACS-ECU

C-315

C-311

Разъемы: C-311, C-315

CE

AC608152

Разъем: D-01

AX

AC612722

D-21

D-24

Разъемы: D-21, D-24

AY

AC612723

E-08

E-09(GR)

AO

Разъемы: E-08, E-09

AC612731

Разъемы: E-19, E-20

E-20

E-19 (GR)

AG

AC612733

Разъемы: E-23, E-24

E-23

E-24 (GR)

AF

AC612732

ДВЕРЬ

КУЗОВ

42A-70

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стеклоподъемник окна передней
пассажирской или задней двери не работает от
вспомогательного переключателя
соответствующего стеклоподъемника, возможна
неисправность вспомогательного переключателя
стеклоподъемника или электродвигателя
стеклоподъемника. Также, от главного
переключателя электростеклоподъемников может
поступить сигнал о включении (ON) выключателя
блокировки стеклоподъемника, поскольку
выключатель блокировки главного переключателя
стеклоподъемников находится в положении ON
(ВКЛ), или главный переключатель
электростеклоподъемников неисправен.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность вспомогательного

переключателя электростеклоподъемника

• Неисправность электродвигателя

стеклоподъемника

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить главный переключатель
электростеклоподъемников.
Убедитесь в том, что выключатель блокировки
электростеклоподъемника отключен.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отключите выключатель блокировки
электростеклоподъемника.

ДВЕРЬ

КУЗОВ

42A-71

ШАГ 2. Диагностический код M.U.T.-III
Убедитесь в том, что вспомогательный
переключатель электростеклоподъемника
выдает диагностический код.

Q Появляется ли диагностический код?

ДА :

См. таблицу диагностических кодов

Стр.42A-26

.

НЕТ :

Переход к Шагу 3.

ШАГ 3. Определение места возникновения
неисправности.

Q Какой стеклоподъемник не работает?

Стеклоподъемник окна передней пассажирской
двери :

Переход к Шагу 4.

Задняя левая дверь :

Переход к Шагу 12.

Задняя правая дверь :

Переход к Шагу 20.

ШАГ 4. Проверка разъема: Разъем E-08
вспомогательного переключателя
электростеклоподъемника передней двери

Q Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 5. Измерение сопротивления на разъеме
E-08 вспомогательного переключателя
стеклоподъемника передней двери.
(1) Отсоединить разъём и измерить

сопротивление со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой № 1

разъема E-08 вспомогательного
переключателя стеклоподъемника передней
двери и «массой».

НОРМА: Замкнута (менее 2

Ω)

Q Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Переход к Шагу 6.

ШАГ 6. Проверьте жгут проводов между
клеммой № 1 разъема E-08 вспомогательного
переключателя стеклоподъемника передней
двери и «массой».
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте промежуточный разъем
C-111, при необходимости отремонтируйте.

• Проверить провода «массы» на обрыв.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут проводов.

ШАГ 7. Измерение напряжения на разъеме
E-08 вспомогательного переключателя
стеклоподъемника передней двери.
(1) Отсоединить разъём и измерить

сопротивление со стороны жгута проводов.

(2) Перевести переключатель зажигания

в положение ON.

(3) Измерьте напряжение между клеммой № 4

разъема E-08 вспомогательного
переключателя стеклоподъемника передней
двери и «массой».

НОРМА: Напряжение аккумулятора

Q Результаты проверки в норме?

ДА :

Переход к Шагу 10.

НЕТ :

Переход к Шагу 8.

ШАГ 8. Проверка разъема: Разъем ETACS-ECU
C-315

Q Результаты проверки в норме?

ДА :

Переход к Шагу 9.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 9. Проверьте жгут проводов между
клеммой № 4 разъема E-08 вспомогательного
переключателя стеклоподъемника передней
двери и клеммой № 8 разъема C-315
ETACS-ECU.
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте соединитель C-38 (2),
промежуточный разъем C-111, при
необходимости отремонтируйте.

• Проверить линию электропитания на обрыв

цепи.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут проводов.

ДВЕРЬ

КУЗОВ

42A-72

ШАГ 10. Проверка разъема: Разъем E-09
электродвигателя стеклоподъемника
переднего (правого) окна

Q Результаты проверки в норме?

ДА :

Переход к Шагу 11.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 11. Проверить жгут проводов между
клеммами №№ 5, 7 разъема E-08
вспомогательного переключателя
электростеклоподъемника передней двери
и клеммами №№ 1, 4 разъема E-09
электродвигателя стеклоподъемника
переднего (правого) окна.

• Проверить входную/выходную линию на

наличие обрыва.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 28.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 12. Проверка разъема: Разъем E-23
вспомогательного переключателя
стеклоподъемника заднего (левого) окна.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 13.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 13. Измерение сопротивления на разъеме
E-23 вспомогательного переключателя
стеклоподъемника задней (левой) двери.
(1) Отсоединить разъём и измерить

сопротивление со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой № 1

разъема E-23 вспомогательного
переключателя стеклоподъемника задней
(левой) двери и «массой».

НОРМА: Замкнута (менее 2

Ω)

Q Результаты проверки в норме?

ДА :

Переход к Шагу 15.

НЕТ :

Переход к Шагу 14.

ШАГ 14. Проверьте жгут проводов между
клеммой № 1 разъема E-23 вспомогательного
переключателя стеклоподъемника задней
(левой) двери и «массой».
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте промежуточный разъем
D-21, при необходимости отремонтируйте.

• Проверить провода «массы» на обрыв.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут проводов.

ШАГ 15. Измерение напряжения на разъеме
E-23 вспомогательного переключателя
стеклоподъемника задней (левой) двери.
(1) Отсоединить разъём и измерить

сопротивление со стороны жгута проводов.

(2) Перевести переключатель зажигания

в положение ON.

(3) Измерьте напряжение между клеммой № 4

разъема E-23 вспомогательного
переключателя стеклоподъемника задней
(левой) двери и «массой».

НОРМА: Напряжение аккумулятора

Q Результаты проверки в норме?

ДА :

Переход к Шагу 18.

НЕТ :

Переход к Шагу 16.

ШАГ 16. Проверка разъема: Разъем
ETACS-ECU C-311

Q Результаты проверки в норме?

ДА :

Переход к Шагу 17.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 17. Проверьте жгут проводов между
клеммой № 4 разъема E-20 вспомогательного
переключателя стеклоподъемника задней
(левой) двери и клеммой № 12 разъема C-311
ETACS-ECU.
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте соединитель D-24 (5),
промежуточный разъем D-21, при
необходимости отремонтируйте.

• Проверить линию электропитания на обрыв

цепи.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут проводов.
