ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-5

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА
ДИАГНОСТИКИ ПРИ ПОИСКЕ
И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ

M1429604400056

См. ГРУППА 00

− Как использовать пункты меню

сервиса для устранения
неисправностей/проверки

Стр.00-6

.

ФУНКЦИЯ ДИАГНОСТИКИ

M1429605400101

ЧТЕНИЕ ДИАГНОСТИЧЕСКИХ КОДОВ

См. ГРУППА 00

− Как использовать пункты меню

сервиса для устранения неисправностей
и проверки

Стр.00-8

.

СБРОС ДИАГНОСТИЧЕСКИХ КОДОВ

См. ГРУППА 00

− Как использовать пункты меню

сервиса для устранения неисправностей
и проверки

Стр.00-8

.

ПРОВЕРКА ДАННЫХ СТОП-КАДРА

Данные стоп-кадра можно проверить с помощью
M.U.T.-III. (См. ГРУППА 00

− Как использовать

пункты меню сервиса для устранения
неисправностей и проверки

− Функция

диагностики

Стр.00-8

.

В ходе обнаружения неисправности и сохранения
диагностического кода блок ECU, подключённый
к шине CAN, получает данные перед
определением диагностического кода и данные
после его определения, и после этого сохраняет
данные состояния блока ECU на этот момент.
Анализ каждого пакета данных от M.U.T.-III
повышает эффективность процедуры
выполнения поиска и устранения
неисправностей. Отображаемые элементы
представлены в следующей таблице.

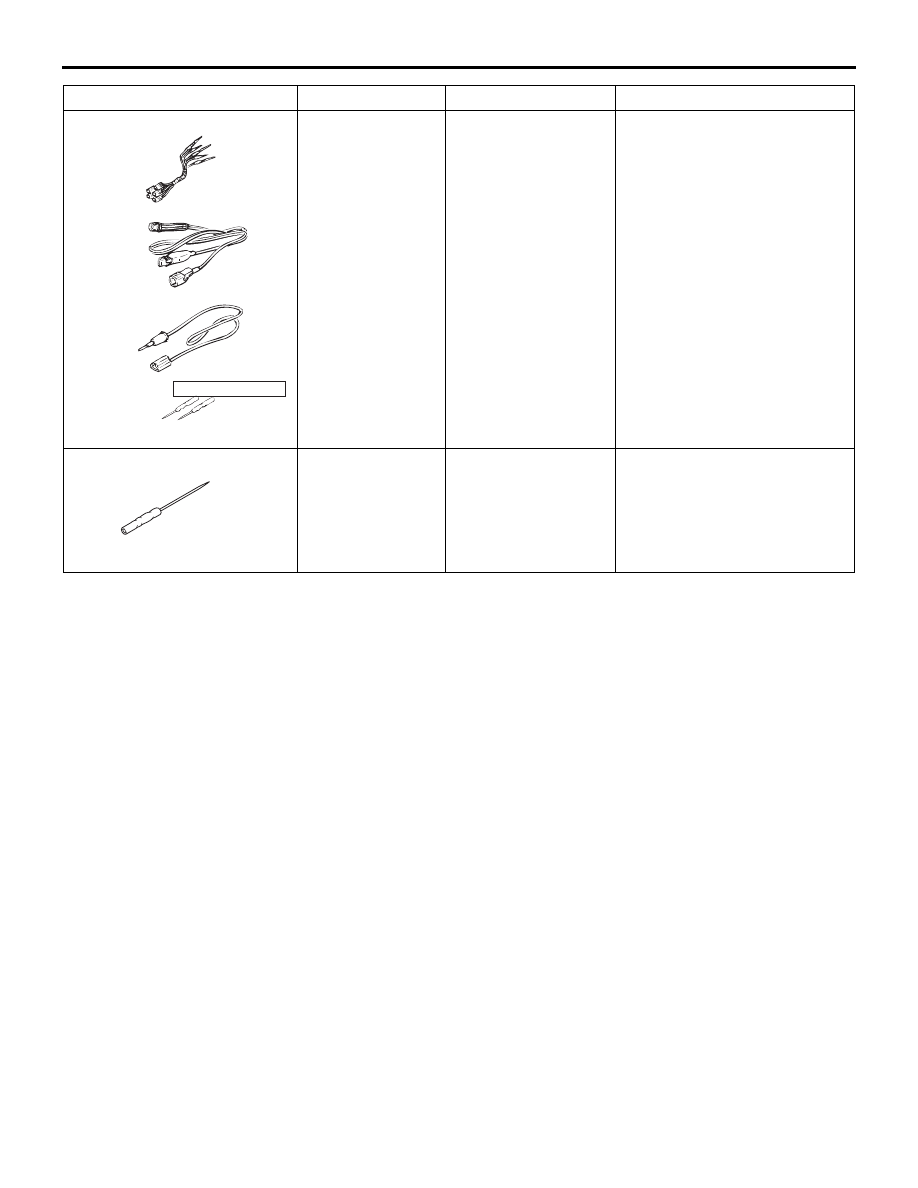

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

Комплект жгутов
электропроводки

a. Проверьте жгут
b. Жгут светодиода
c. Адаптер жгута

светодиода

d. Щуп

Проверка целостности
и замер напряжения в жгуте
электропроводки или на
разъеме

a. Для проверки давления

контактов разъёма

b. Для проверки цепи

электропитания

c. Для проверки цепи

электропитания

d. Для подключения тестера

с локальным питанием

MB992006

MB992006

Сверхтонкий щуп

Проверка целостности
и замер напряжения в жгуте
электропроводки или на
разъеме

Инструмент

№

Наименование

Применение

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-6

Список отображаемых элементов

Элемент №: Название

элемента

Элемент данных

Ед.
измерения

1

Одометр

Общий пробег после генерации
диагностического кода

км

2

Цикл зажигания

Количество включений («ON») или выключений
(«LOCK (OFF)») переключателя зажигания после
последнего сбоя.

Отображается
значение
счетчика.

4

Накопительный
отчет

Общее время текущей неисправности,
соответствующей диагностическому коду

мин

ТАБЛИЦА ОПРЕДЕЛЕНИЯ
НЕОБХОДИМОСТИ РЕГИСТРАЦИИ
ИДЕНТИФИКАЦИОННОГО КОДА

M1429604800162

!

ОСТОРОЖНО

Не выполняйте одновременную замену ECU
двигателя и KOS-ECU. При замене нескольких
блоков ECU выполняйте замену каждого из
них поочерёдно, вводите необходимые
идентификаторы, и только после этого
переходите к замене следующего ECU.
Индивидуальный уникальный идентификатор
хранится в приёмопередатчике (небольшом
передатчике), во встроенном в пульт
дистанционного управления блоке KOS-ECU,
а также в блоке ECU двигателя, пульте

дистанционного управления и в блоке замка
рулевой колонки для KOS. При указанных
в таблице условиях соответствующий
идентификатор должен быть заново
зарегистрирован в KOS-ECU или в ECU
двигателя.
ПРИМЕЧАНИЕ: В памяти KOS-ECU может
быть сохранено до 4 различных пультов
дистанционного управления (идентификаторы
пультов дистанционного управления
и идентификаторы ключей).

Элемент

Содержание и процедура
выполнения операции

Справочная страница по
содержанию процедур
регистрации

При замене блока ECU
двигателя

Регистрация кода ключа
и номера шасси.

Регистрация кода ключа
и номера шасси (См. ГРУППА 00

− Предварительные меры
предосторожности

− Как

осуществить запись номера
шасси

Стр.00-23

.)

При замене KOS-ECU

1. Заново зарегистрируйте блок

замка рулевой колонки.

2. Программирование номера

шасси

3. Заново зарегистрировать все

пульты дистанционного
управления.

• Запись номера шасси

(См. ГРУППА 00

−

Предварительные меры
предосторожности

− Как

осуществить запись номера
шасси

Стр.00-23

).

• Регистрация замка рулевой

колонки, ключа и пульта KOS
(См.

Стр.42B-96

)

При замене антенного модуля
приёмника

Операция не требуется

−

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-7

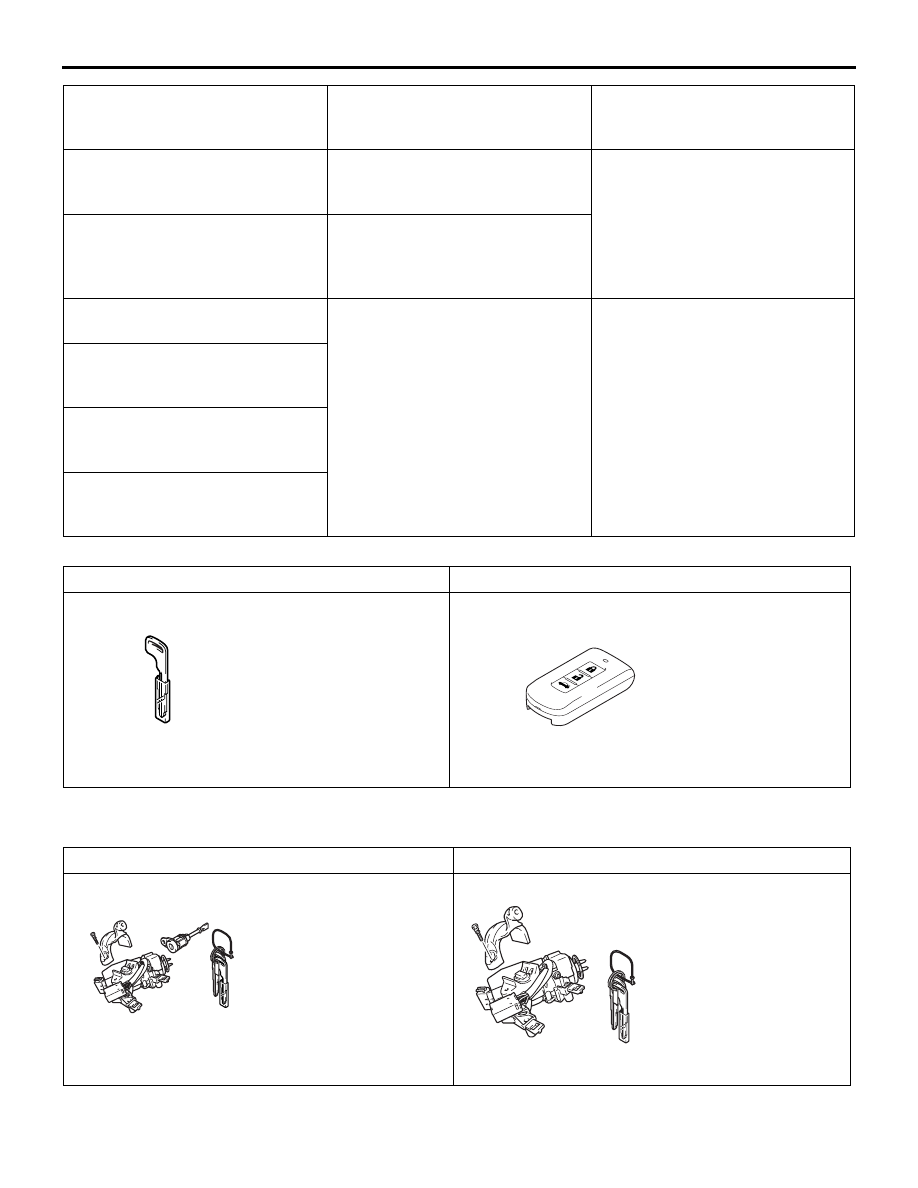

КОМПЛЕКТ ПОСТАВКИ ДЛЯ КЛЮЧЕЙ

Аварийный ключ

Пульт дистанционного управления

AC610642

AC700123

КОМПЛЕКТ ПОСТАВКИ ДЛЯ КЛЮЧЕЙ, НЕ ЯВЛЯЮЩИХСЯ ИНДИВИДУАЛЬНЫМИ

Полный комплект ключей

Комплект ключей для дверного замка

AC610158

AC610159

При добавлении или замене
пульта дистанционного
управления

Заново зарегистрировать все
пульты дистанционного
управления.

Регистрация ключа и пульта KOS
(См.

Стр.42B-96

)

При утере пульта
дистанционного управления

Заново зарегистрируйте все
пульты дистанционного
управления за исключением
утерянного.

При добавлении аварийного
ключа как отдельного блока

Операция не требуется

−

При замене аварийного ключа по
причине замены всего комплекта
ключей
При замене аварийного ключа по
причине замены всего комплекта
ключей для дверного замка
При замене ключа по причине
замены всего комплекта ключей
для дверного замка

Элемент

Содержание и процедура
выполнения операции

Справочная страница по
содержанию процедур
регистрации

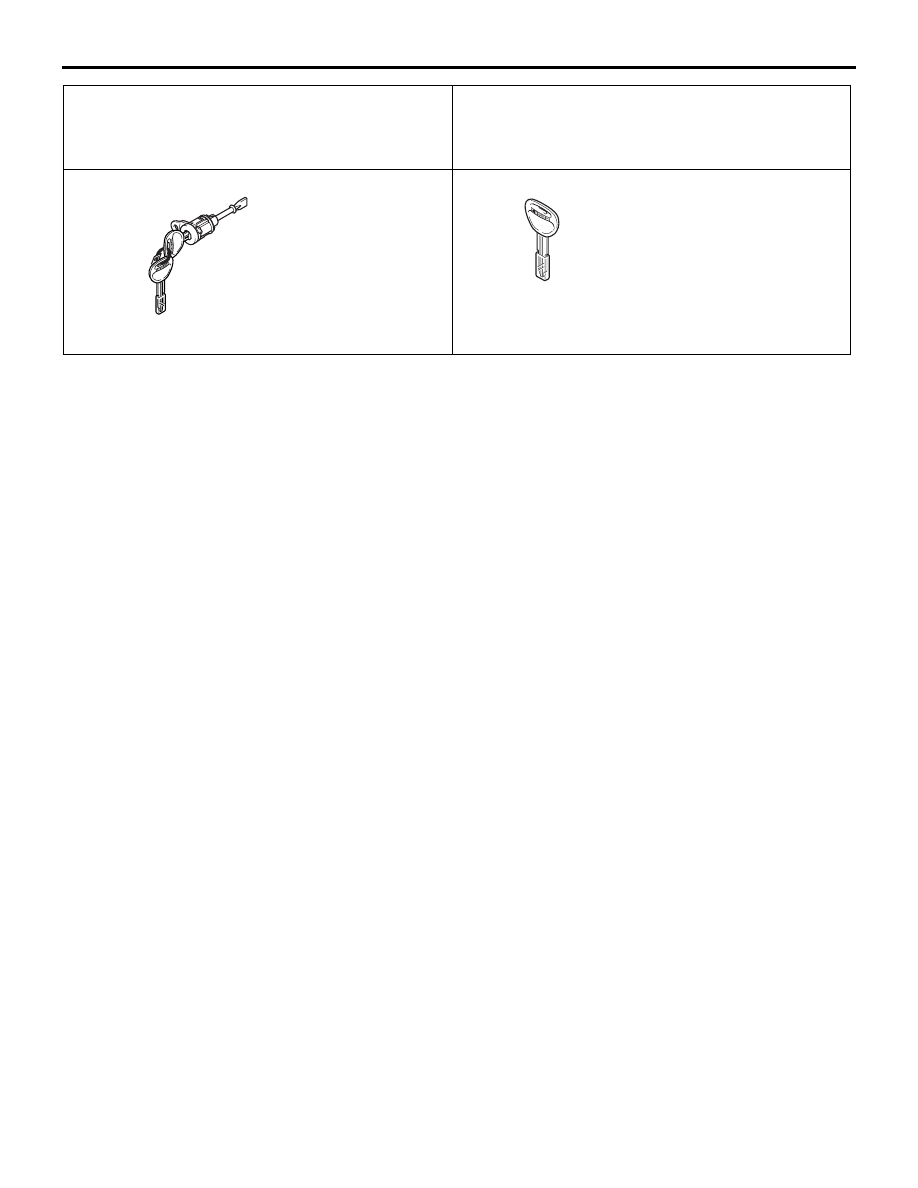

Комплект ключей для дверей

ПРИМЕЧАНИЕ: Это ключ, поставляемый
в комплекте ключей для дверного замка. Его
можно использовать только для запирания
и отпирания, но не для запуска двигателя.

AC610062

AC607881
