ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-39

Процедура выявления 7: Не работает системная функция многорежимного бесключевого
входа.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стеклоподъёмники и потолочный люк
работают нормально, то это может указывать на
неисправность ETACS-ECU. Также
с использованием функции настройки могла быть
отключена блокировка сервопривода стекла
(потолочного люка) путём бесключевого входа.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность передатчика системы доступа

без ключа

• Неисправность ETACS-ECU

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверьте передатчик.
Проверьте, нормально ли работает система
доступа без ключа.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

См.

Стр.42C-30

.

ШАГ 2. Проверьте работу стеклоподъемников.
Убедитесь в нормальной работе
стеклоподъемников.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

См. ГРУППА 42A

− Поиск и устранение

неисправностей

Стр.42A-27

.

ШАГ 3. Проверьте работу люка крыши.
Убедитесь в том, что люк крыши работает
нормально.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

См. ГРУППА 42A

− Поиск и устранение

неисправностей

Стр.42A-111

.

ШАГ 4. Диагностический код M.U.T.-III
Проверьте, установлен ли диагностический код
для проверки WCM.

Q Появляется ли диагностический код?

ДА :

См.

Стр.42C-9

.

НЕТ :

Переход к Шагу 5.

ШАГ 5. Проверить функцию настройки.
Используйте функцию настройки для проверки
того, что один из следующих параметров
переведён в состояние «многорежимный» из
состояния «отключён»:

• Стеклоподъемники: O и C.

• Стеклоподъемники: C.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Используйте функцию настройки, чтобы

перевести один из вышеуказанных
параметров в состояние
«многорежимный» из состояния
«отключён» (См.

Стр.42C-48

).

ШАГ 6. Проверка проблем
Проверьте, нормально ли работает система
многорежимного доступа без ключа.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Заменить ETACS-ECU.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-40

Процедура выявления 8: Функция блокировки таймера не работает после отпирания дверей
с помощью системы доступа без ключа.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Ненормальная работа функции блокировки по
таймеру может указывать на наличие
неисправностей в цепи входа сигнала
передатчика системы доступа без ключа или
в ETACS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность передатчика системы доступа

без ключа

• Неисправность ETACS-ECU

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверьте работу системы доступа
без ключа.
Проверьте, нормально ли работает система
доступа без ключа.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

См. Процедуру выявления 5: «Не

работает система доступа без
ключа

Стр.42C-36

».

ШАГ 2. Проверить функцию настройки.
Для «Таймера блокировки по таймеру»
с помощью функции настройки был установлен
один из следующих параметров. Проверьте,
блокируются ли двери в установленный период.

• 30 сек.

• 60 сек.

• 120 сек.

• 180 сек.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Установите для «Таймера блокировки по

таймеру» один из вышеуказанных
параметров с помощью функции
настройки (см.

Стр.42C-48

). Затем

перейти к Шагу 3.

ШАГ 3. Проверка проблем
Проверьте, нормально ли работает система
доступа без ключа.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Заменить ETACS-ECU.

СПРАВОЧНАЯ ТАБЛИЦА ВХОДНЫХ
СИГНАЛОВ

M1427504700021

Признак неисправности

Страница

Не принимаются сигналы передатчика.

Стр.42C-41

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-41

ПРОЦЕДУРЫ ПРОВЕРКИ ВХОДНЫХ
СИГНАЛОВ

Не принимаются сигналы передатчика.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Входной сигнал от передатчика системы доступа
без ключа служит для управления системой
доступа без ключа. При низком качестве сигнала
система доступа без ключа не будет работать
нормально.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Батарея передатчика разряжена

• Неисправность передатчика

• Неисправность WCM

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностический код M.U.T.-III
Проверьте, установлен ли диагностический код
для проверки WCM.

Q Появляется ли диагностический код?

ДА :

См.

Стр.42C-9

.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверка батареи передатчика
Проверьте батарею передатчика. См.

Стр.42C-50

.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Замените батарею передатчика.

ШАГ 3. Заново зарегистрируйте секретный
код доступа без ключа с помощью
работающего передатчика того же типа
и проверьте наличие признаков
неисправностей.
(1) Зарегистрируйте работающий передатчик того

же типа.

(2) Проверьте, принимаются ли сигналы от

выключателей передатчика.

Q Результаты проверки в норме?

ДА :

Замените оригинальный передатчик на
новый.

НЕТ :

Замените WCM. (в том числе при

невозможности регистрации нового
передатчика) Замените WCM
и зарегистрируйте
идентификаторы.(см.

Стр.42C-5

.)

ПРОВЕРЬТЕ КЛЕММЫ ECU

M1427500900078

G

A

C-06

9

C50734

A

Клемма
№

Объект проверки

Условие проверки

Нормальные условия

1

− 5

−

−

−

6

Источник питания (батарея)

Всегда

Напряжение аккумулятора

7

«Масса»

Всегда

0 В

8

−

−

−

9

Источник питания
(Выключатель зажигания:
IG1)

Переключатель зажигания:
ON

Напряжение аккумулятора

10

CAN_L

−

−

11

CAN_H

−

−

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-42

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ПРОЦЕДУРЫ РЕГИСТРАЦИИ
ИДЕНТИФИКАЦИОННЫХ КОДОВ

M1427506300126

Коды ID, необходимые для систем иммобилайзера двигателя и доступа без ключа, можно
зарегистрировать с использованием экрана M.U.T.-III.

!

ОСТОРОЖНО

Если с помощью передатчика выполняется добавление или замена ключа зажигания, то
зарегистрируйте ключ (идентификатор ключа) и затем заново зарегистрируйте бесключевой
идентификатор.

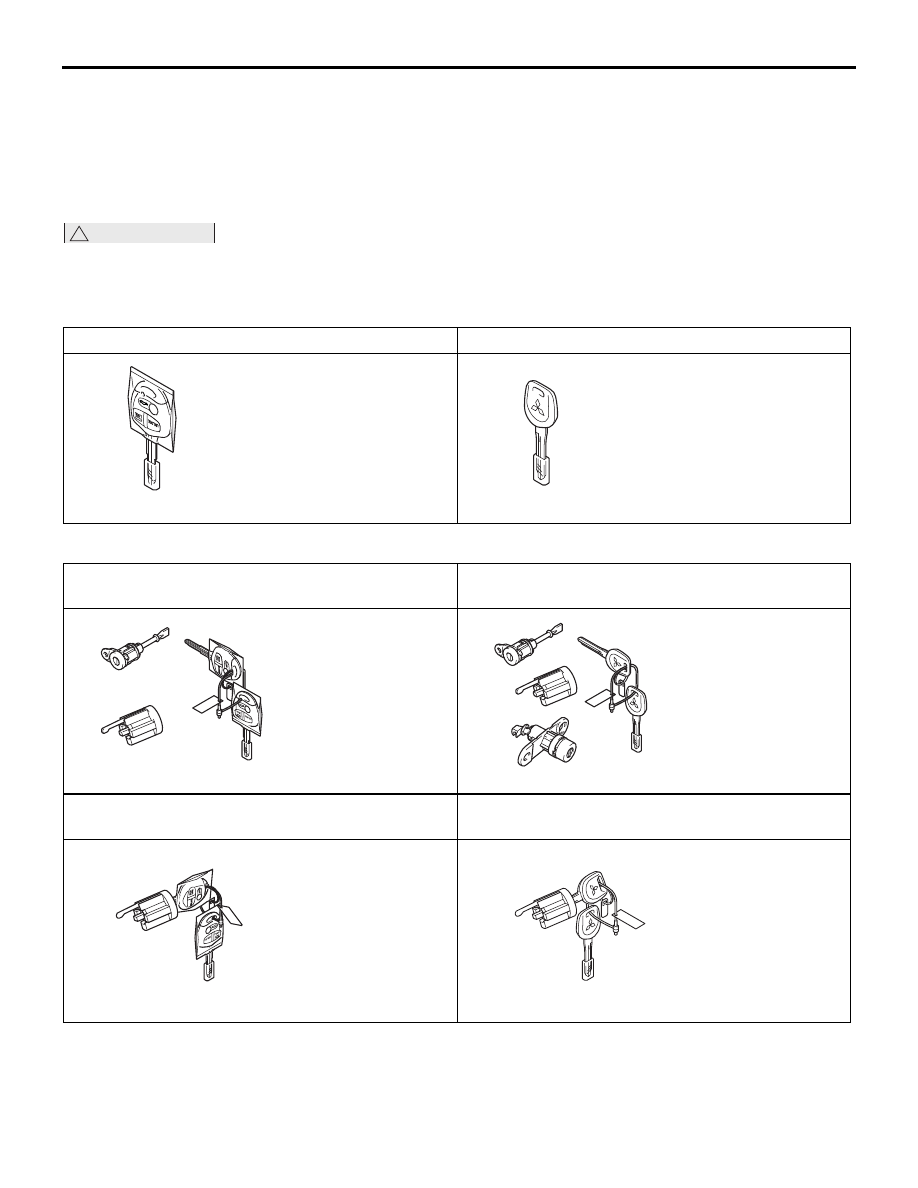

КОМПЛЕКТ ПОСТАВКИ ДЛЯ ИНДИВИДУАЛЬНЫХ КЛЮЧЕЙ

Ключ зажигания (с передатчиком)

Ключ зажигания (без передатчика)

AC700158

AC502117

КОМПЛЕКТ ПОСТАВКИ ДЛЯ КЛЮЧЕЙ, НЕ ЯВЛЯЮЩИХСЯ ИНДИВИДУАЛЬНЫМИ

Комплект полнофункциональных ключей
<автомобили с системой доступа без ключа>

Комплект полнофункциональных ключей
<автомобили без системы доступа без ключа>

AC700087

AC610065

Комплект ключей для дверного замка
<автомобили с системой доступа без ключа>

Комплект ключей для дверного замка
<автомобили без системы доступа без ключа>

AC700089

AC700088
