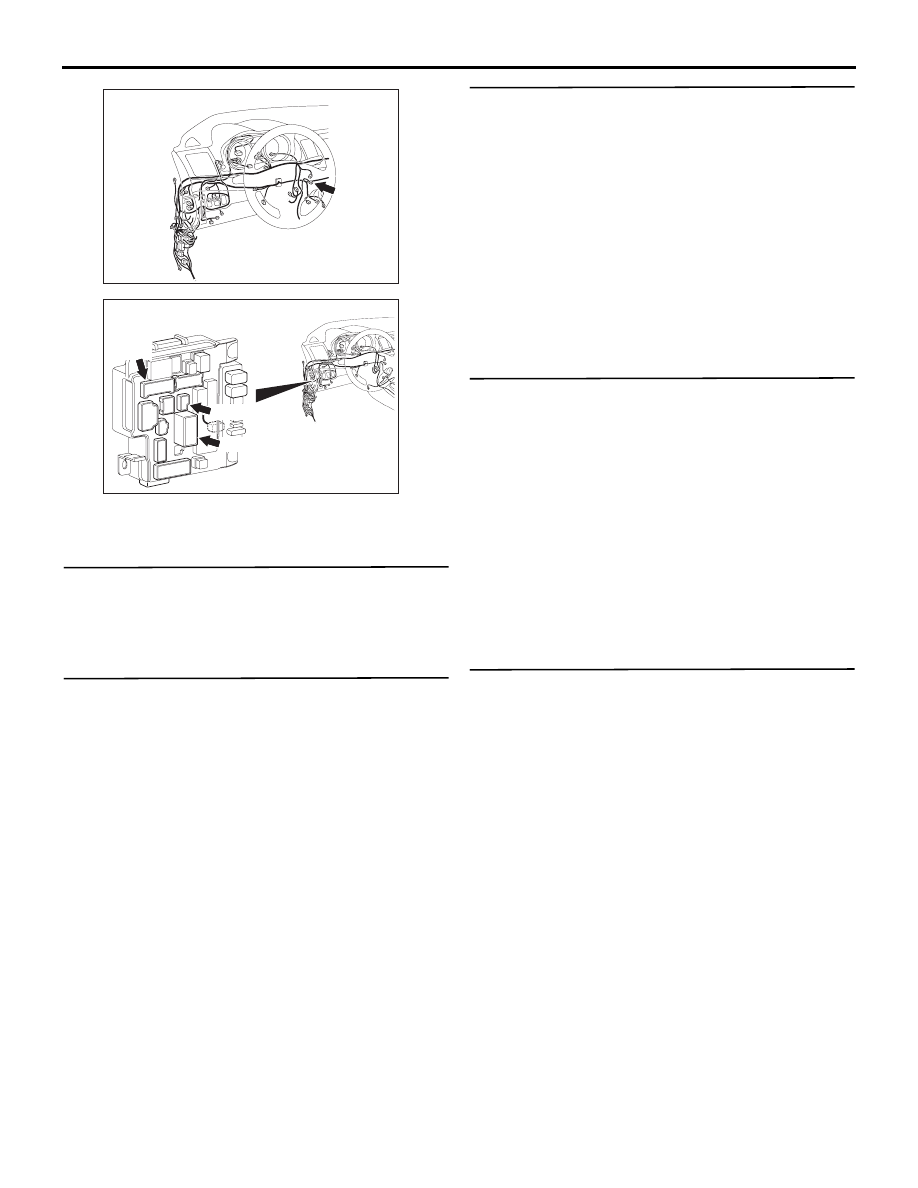

Разъем: C-06

EF

AC612705

C-307 (B)

C-317

C-309 (B)

ETACS-ECU

Разъемы: C-307, C-309, C-317

CC

AC608152

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-35

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъём C-06 WCM

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Измерение напряжения на разъёме
C-06 WCM.
(1) Отсоедините разъём и измерьте

сопротивление со стороны жгута проводов.

(2) Перевести переключатель зажигания

в положение ON.

(3) Измерьте напряжение между клеммами №6/9

разъёма C-06 WCM и «массой».

НОРМА: Напряжение аккумулятора

Q Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Переход к Шагу 3.

ШАГ 3. Проверьте жгут проводов между
клеммами № 6, 9 разъёма C-06 WCM
и клеммами № 30, 34 плавкого
предохранителя.
ПРИМЕЧАНИЕ: Перед проверкой жгута
проводов проверьте разъёмы C-307, C-309
и C-317 ETACS-ECU и при необходимости
устраните возможные неисправности.

• Проверить линию электропитания на обрыв

цепи.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 4. Измерение сопротивления на разъёме
C-06 WCM.
(1) Отсоедините разъём и измерьте

сопротивление со стороны жгута проводов.

(2) Перевести переключатель зажигания

в положение ON.

(3) Измерьте сопротивление между клеммой № 7

разъёма C-06 WCM и массой.

НОРМА: Непрерывность цепи (2

Ω или

менее)

Q Результаты проверки в норме?

ДА :

Диагностика завершена.

НЕТ :

Переход к Шагу 5.

ШАГ 5. Проверьте жгут проводов между
клеммой № 7 разъёма C-06 WCM и «массой».

• Проверить провода «массы» на обрыв.

Q Результаты проверки в норме?

ДА :

Диагностика завершена.

НЕТ :

Отремонтировать жгут проводов.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-36

Процедура выявления 5: Не работает система доступа без ключа.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

РАБОТА

Сигналы блокировки/разблокировки передатчика
принимаются WCM и от WCM передаются на
ETACS-ECU. ETACS-ECU включает систему
бесключевого входа при поступлении сигналов от
устройства напоминания о ключе и от всех
выключателей дверей.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность устройства напоминания

о ключе

• Неисправность выключателей дверей

• Неисправность передатчика системы доступа

без ключа

• Неисправность WCM

• Неисправность ETACS-ECU

• Поврежден жгут проводов или разъемы

• Информация по дополнительному

кодированию

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка данных кодирования
ETACS-ECU
(1) Используйте M.U.T.-III для чтения информации

по кодированию опций в ETACS-ECU
(см. ГРУППА 00

− Меры предосторожности –

Справочная таблица по кодированию

Стр.00-28

).

(2) Функция «Управление с пульта

дистанционного управления» должна быть
«Активирована».

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

С помощью M.U.T.-III переведите

«бесключевое» кодирование опций
в состояние «активировано» и проверьте
симптомы неисправностей.

ШАГ 2. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q Шина CAN исправна?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтируйте шину CAN.

(См. ГРУППА 54C

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 3. Диагностический код M.U.T.-III
Проверить, выдает ли ETACS-ECU
диагностический код.

Q Появляется ли диагностический код?

ДА :

См. таблицу диагностических кодов

Стр.42C-9

.

НЕТ :

Переход к Шагу 4.

ШАГ 4. Проверить систему источника
электропитания.
Установив переключатель зажигания
в положение «LOCK» (ВЫКЛ), проверьте работу
следующей функции:

• Аварийная сигнализация

Q Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

См. ГРУППА 54A

− Отклонения в цепи

электропитания ETACS-ECU

Стр.54A-321

.

ШАГ 5: Проверьте работу системы
центрального замка
Убедитесь в том, что центральный замок
работает нормально.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

См. ГРУППА 42A

− Поиск и устранение

неисправностей

Стр.42A-25

.

ШАГ 6. Перечень данных M.U.T.-III
Проверьте наличие сигналов работы системы
доступа без ключа.

• Переведите выключатель зажигания

в положение «LOCK» (ВЫКЛ)

• Извлеките ключ зажигания из цилиндра замка

зажигания.

• Закройте водительскую дверь.

• Закройте дверь пассажира переднего сиденья.

• Закройте правую заднюю дверь.

• Закройте левую заднюю дверь.

Элемент
№:

Название
элемента

Нормальные
условия

Пункт 256 Выключатель

предупреждения об
открытой
водительской двери

Закрыть

Пункт 257 Выключатель

предупреждения об
открытой
пассажирской
двери

Закрыть

Пункт 258 Выключатель

предупреждения об
открытой правой
задней двери

Закрыть

Пункт 259 Выключатель

предупреждения об
открытой левой
задней двери

Закрыть

Пункт 264 Выключатель замка

ручки

Ключ вставлен

→ Ключ
извлечён

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-37

НОРМА: Нормальные состояния
отображаются для всех элементов.

Q Результаты проверки в норме?

Нормальные состояния отображаются для всех
элементов. :

Переход к Шагу 7.

Нормальное состояние не отображается для
элемента № 256. :

См. ГРУППА 54A

−

Процедура выявления 5: «Не
принимается сигнал датчика передней
двери (со стороны водителя)

Стр.54A-332

».

Нормальное состояние не отображается для
элемента № 257. :

См. ГРУППА 54A

− Процедура

выявления 6: «Не принимается сигнал
датчика передней двери (со стороны
пассажира)

Стр.54A-330

».

Нормальное состояние не отображается для
элемента № 258. :

См. ГРУППА 54A

− Процедура

выявления 8: Не принимается сигнал
датчика задней (левой) двери

Стр.54A-335

.

Нормальное состояние не отображается для
элемента № 259. :

См. ГРУППА 54A

−

Процедура выявления 7: «Не
принимается сигнал датчика задней
(правой) двери

Стр.54A-333

».

Нормальное состояние не отображается для
элемента № 264. :

См. ГРУППА 54A

−

Процедура выявления 3: «Не
принимается сигнал устройства

напоминания о ключе

Стр.54A-326

».

ШАГ 7. Проверка импульсного сигнала
Проверьте наличие сигналов WCM для системы
доступа без ключа.

Название элемента

Состояние

Выключатель
передатчика

Переведите
выключатель
в положение «ON»
(ВКЛ)/«OFF» (ОТКЛ.)

НОРМА: Прозвучит сигнал зуммера
M.U.T.-III.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ :

См. «Не принимаются сигналы

передатчика

Стр.42C-41

».

ШАГ 8. Перезапустить систему.
Проверьте, нормально ли работает система
доступа без ключа.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Замените WCM и зарегистрируйте

идентификаторы (см.

Стр.42C-5

).

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-38

Процедура выявления 6: Некорректно работает функция аварийного отклика бесключевого
входа.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если лампа аварийной сигнализации работает
нормально, то это может указывать на
неисправность ETACS-ECU. Также в ходе
использования функции настройки может быть
отключена функция отклика.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность указателя поворота

• Неисправность ETACS-ECU

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверьте лампу аварийной
сигнализации
Убедитесь в том, что лампа аварийной
сигнализации горит нормально.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

См. ГРУППА 54A

− Процедура выявления

1: «Лампа аварийной сигнализации не
горит

Стр.54A-213

».

ШАГ 2. Проверьте работу системы доступа
без ключа.
Используйте передатчик для блокировки
и разблокировки всех дверей.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

См. Процедуру выявления 5: «Не

работает система доступа без ключа

Стр.42C-36

».

ШАГ 3. Проверить функцию настройки.
Проверьте, установлены ли любые отличные от
«Блокировка: 0, Разблокировка: 0» команды для
«Аварийного отклика» с помощью функции
настройки.

• Блокировка:1, Разблокировка:2

• Блокировка:1, Разблокировка:0

• Блокировка:0, Разблокировка:2

• Блокировка:2, Разблокировка:1

• Блокировка:2, Разблокировка:0

• Блокировка:0, Разблокировка:1

Q Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Установите «Аварийный отклик» для

любой команды, отличной от
«Блокировка: 0, Разблокировка: 0»
с помощью функции настройки
(См.

Стр.42C-48

).

ШАГ 4. Проверка проблем
Проверьте, нормально ли работает система
функция аварийного отклика системы доступа
без ключа.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Заменить ETACS-ECU.
