Mitsubishi Lancer X. Руководство - часть 612





Разъем узла насоса и мано-

метра топливного бака

AB

Главный топливопровод

AC613224

ТОПЛИВНЫЙ БАК

ПОДАЧА ТОПЛИВА

13B-7

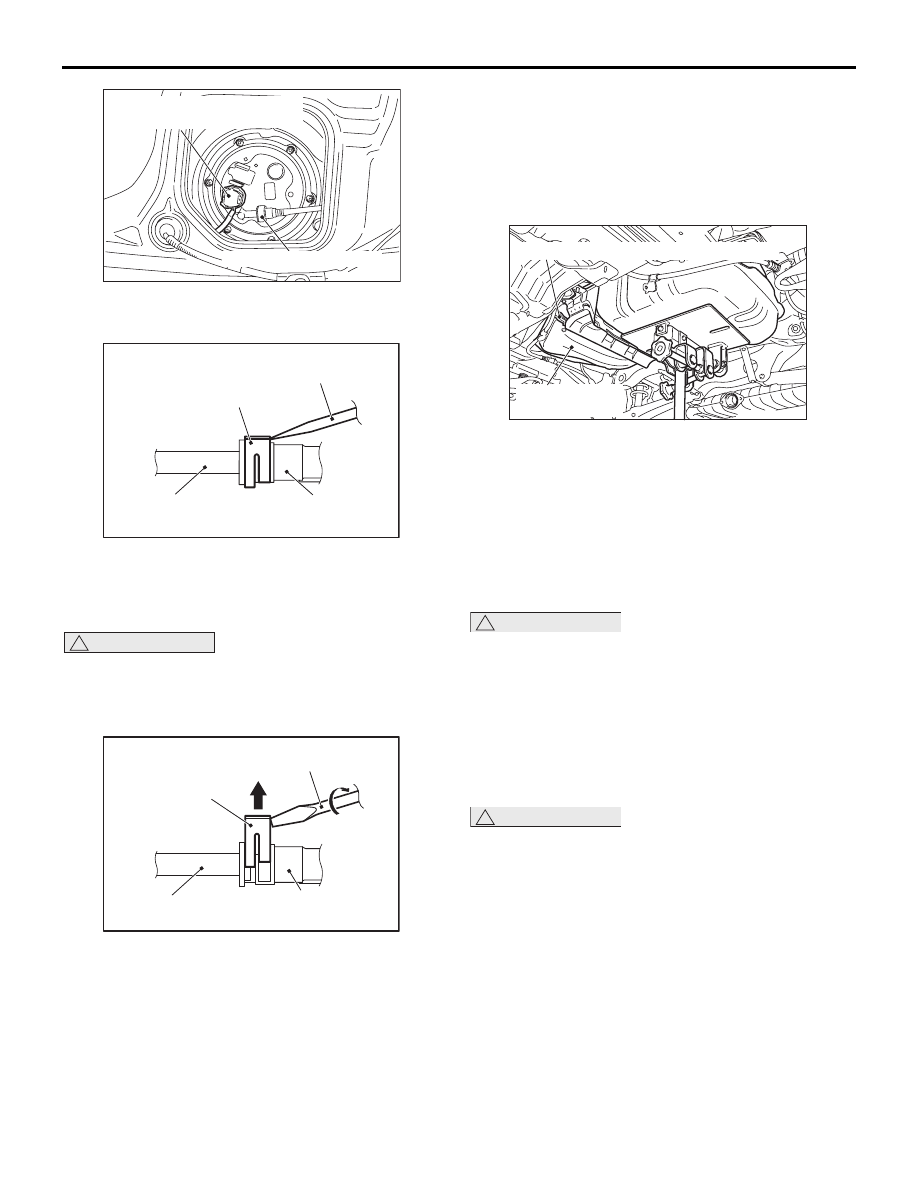

2. Отсоединить соединитель узла насоса

и манометра топливного бака.

Ответка с

плоским жалом

Узел насоса и манометра

топливного бака

Фиксатор

Главный

топливопровод

AG

AC506884

3. Вставить плоскую отвертку (ширина 6 мм

и толщина 1 мм) в стопор главного
топливопровода.

!

ОСТОРОЖНО

При проталкивании стопора соединителя
топливного шланга высокого давления
соблюдайте осторожность, чтобы не
повредить стопор.

Ответка с

плоским жалом

Узел насоса и манометра

топливного бака

Главный

топливопровод

Фиксатор

AF

AC506885

4. Повернуть плоскую отвертку, вставленную

в стопор, на 90 градусов, чтобы поднять
стопор, и отсоединить главный топливопровод
от узла насоса и манометра топливного бака.

<<B>> КРЕПЕЖНАЯ ПОЛОСА
ТОПЛИВНОГО БАКА (LH)/ КРЕПЕЖНАЯ
ПОЛОСА ТОПЛИВНОГО БАКА (RH)/
СЪЕМ УЗЛА ТОПЛИВНОГО БАКА

1. Снимите крепежную полосу топливного

бака(LH).

Крепежная полоса топливного бака (RH)

Узел топливного

бака

AD

AC610231

2. Поддерживая топливный бак с помощью

подъемников, снимите крепежную полосу
топливного бака (RH).

3. Снимите узел топливного бака.

<<C>> ДЕМОНТАЖ УЗЛА ТОПЛИВНОГО
НАСОСА И МАНОМЕТРА ТОПЛИВНОГО
БАКА

!

ОСТОРОЖНО

При извлечении из топливного бака узла
насоса и манометра соблюдайте
осторожность, чтобы не повредить манометр
и поплавок насоса.

ЭТАПЫ УСТАНОВКИ
>>A<< УСТАНОВКА УЗЛА НАСОСА
И МАНОМЕТРА ТОПЛИВНОГО БАКА

!

ОСТОРОЖНО

• Будьте внимательны и не повредите узел

насоса и манометра при его установке
в топливный бак.

• При установке узла насоса и манометра

топливного бака в топливный бак следите
за тем, чтобы направляющий участок узла
топливного манометра двигался
беспрепятственно.

ТОПЛИВНЫЙ БАК

ПОДАЧА ТОПЛИВА

13B-8

>>B<<ПРИСОЕДИНЕНИЕ ГЛАВНОГО
ТОПЛИВОПРОВОДА

AE

Главный топливопровод

Фиксатор

C606019

A

1. Перед установкой поднять стопор главного

топливопровода.

AF

Узел насоса и манометра

топливного бака

Главный

топливопровод

Фиксатор

C606020

A

2. Надежно присоединить разъем главного

топливопровода к узлу насоса и манометра
топливного бака и опустить вниз стопор
разъема для стопорения.

3. После установки слегка потяните за главный

топливопровод, чтобы убедиться в его
надёжном присоединении. Следите при этом,
чтобы оставался люфт примерно 1 мм.

ТОПЛИВНЫЙ БАК

ПОДАЧА ТОПЛИВА

13B-9

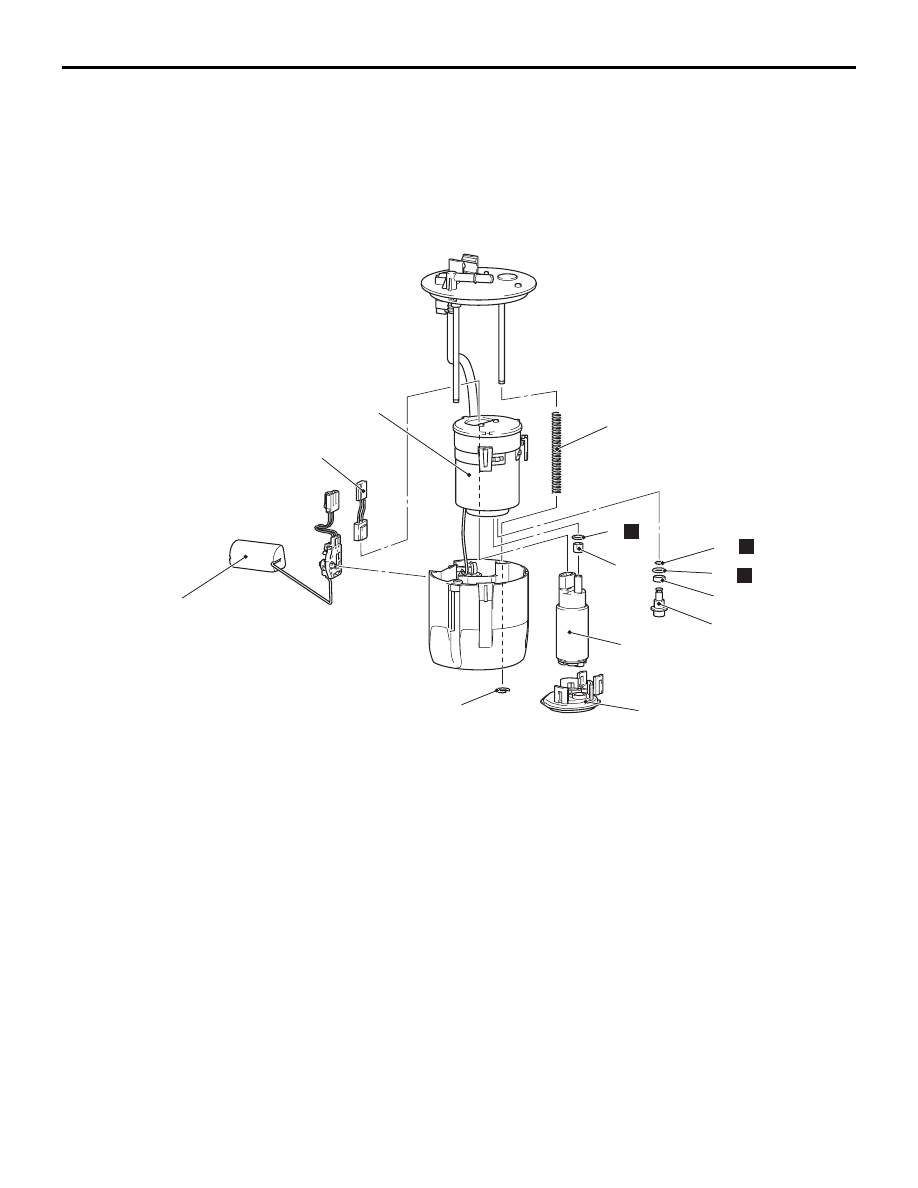

РАЗБОРКА И ПОВТОРНАЯ СБОРКА

M1135004600926

УЗЛА НАСОСА И МАНОМЕТРА
ТОПЛИВНОГО БАКА

ПРИМЕЧАНИЕ: . Замена узла насоса
и манометра топливного бака при
обслуживании на автомобиле (см.

Стр.13B-2

).

AC700416

1

2

3

4

5

6

7

8

13

N

AB

10

11

N

12

9

N

Этапы разборки

1.

Узел топливного манометра

2.

Зажим

3.

Пружина

4.

Электропроводка топливного
насоса

5.

Топливный фильтр

6.

Узел топливного насоса

>>

A

<<

7.

Уплотнительное кольцо

8.

Прокладка

9.

Регулятор

>>

A

<<

10. Уплотнительное кольцо

>>

A

<<

11. Уплотнительное кольцо

12. Прокладка
13. Узел топливного фильтра

и фланца

ЭТАПЫ ПОВТОРНОЙ СБОРКИ
>>A<< УСТАНОВКА
УПЛОТНИТЕЛЬНОГО КОЛЬЦА

Чтобы не допустить перегибов, скручивания
и повреждений, нанесите немного керосина
перед установкой на уплотнительное кольцо.

Этапы разборки
(Продолжение)

Примечания
