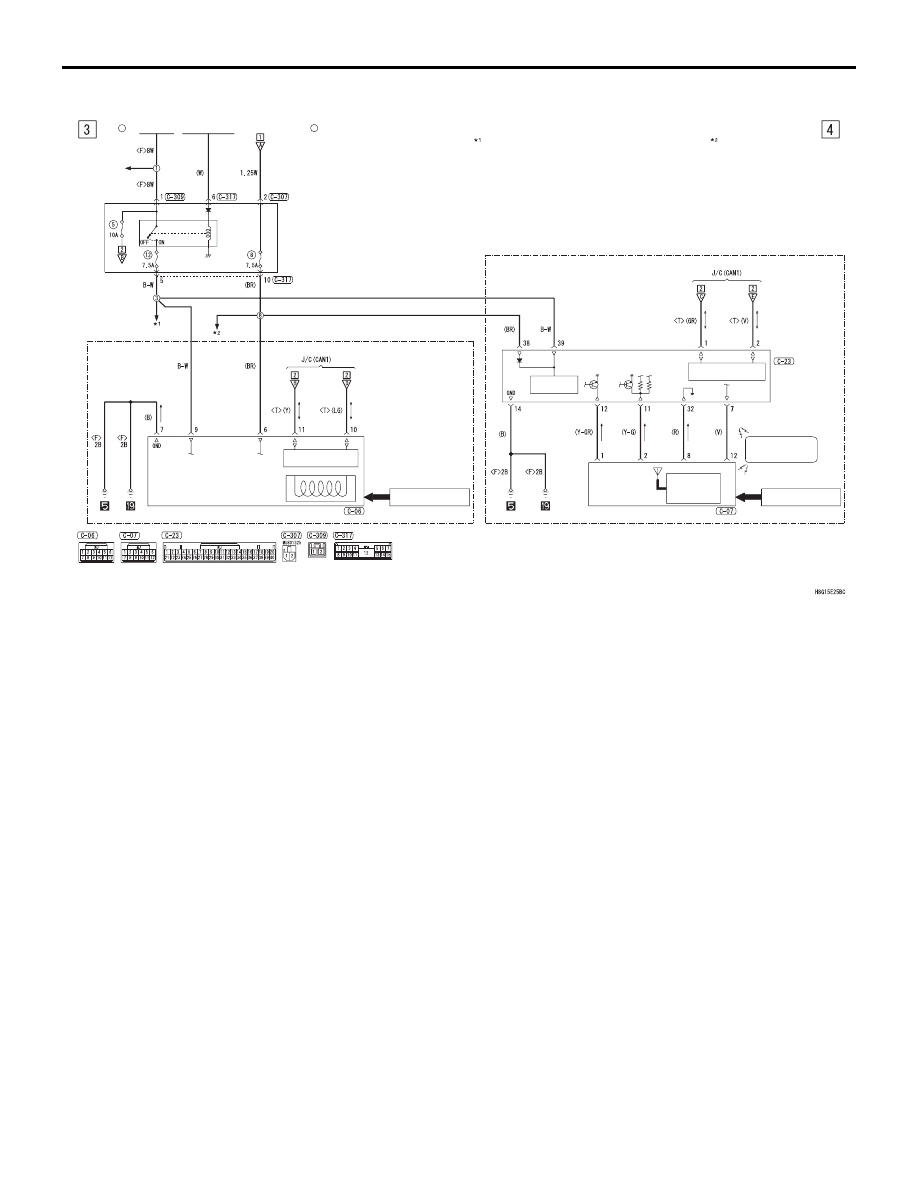

ИММОБИЛАЙЗЕР

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-107

ИММОБИЛАЙЗЕР (ПРОДОЛЖЕНИЕ)

·AFS

·КОНДИЦИОНЕР

·ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

·СИГНАЛИЗАТОР НИЗКОГО УРОВНЯ

 ТОПЛИВА, СИГНАЛИЗАТОР ДАВЛЕНИЯ

 МАСЛА И СИГНАЛИЗАТОР

 ТОРМОЗНОЙ СИСТЕМЫ

·ФАРА

·ОМЫВАТЕЛЬ ФАРЫ

·KOS

·ИНДИКАТОРЫ И СЧЕТЧИКИ

·ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

·СИГНАЛИЗАТОР РЕМНЯ БЕЗОПАСНОСТИ

·ЗАДНИЕ ГАБАРИТНЫЕ ФОНАРИ,

 ОСНОВНЫЕ ГАБАРИТНЫЕ ФОНАРИ,

 ПОДСВЕТКА НОМЕРНОГО ЗНАКА И ЗУММЕР

 СИСТЕМЫ КОНТРОЛЯ ОСВЕЩЕНИЯ

·УКАЗАТЕЛИ ПОВОРОТА И ЛАМПЫ

 АВАРИЙНОЙ СИГНАЛИЗАЦИИ

·СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ

 ВЕТРОВОГО СТЕКЛА

·KOS

·ИНДИКАТОРЫ И СЧЕТЧИКИ

·ЗУММЕР НАПОМИНАНИЯ

 О СТОЯНОЧНОМ ТОРМОЗЕ

·ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

·ОБОГРЕВ ЗАДНЕГО СТЕКЛА

·СИСТЕМА ПОМОЩИ ПРИ ДВИЖЕНИИ

 ЗАДНИМ ХОДОМ

·СИГНАЛИЗАТОР РЕМНЯ БЕЗОПАСНОСТИ

·МЕХАНИЗМ БЛОКИРОВКИ

 ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

·SRS

·ЛЮК КРЫШИ

·ЗАДНИЕ ГАБАРИТНЫЕ ФОНАРИ,

 ОСНОВНЫЕ ГАБАРИТНЫЕ ФОНАРИ,

 ПОДСВЕТКА НОМЕРНОГО ЗНАКА И

 ЗУММЕР СИСТЕМЫ КОНТРОЛЯ ОСВЕЩЕНИЯ

·УКАЗАТЕЛИ ПОВОРОТА И ЛАМПЫ

 АВАРИЙНОЙ СИГНАЛИЗАЦИИ

·СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ

 ВЕТРОВОГО СТЕКЛА

·ABS

·ABS И ASC

·AFS

·КОНДИЦИОНЕР

·КРУИЗ-КОНТРОЛЬ

·СИСТЕМА ЗАРЯДКИ

·ЗУММЕР НАПОМИНАНИЯ

 О НЕЗАКРЫТОЙ ДВЕРИ

·СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

·ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

·СИГНАЛИЗАТОР НИЗКОГО УРОВНЯ

 ТОПЛИВА, СИГНАЛИЗАТОР ДАВЛЕНИЯ

 МАСЛА И СИГНАЛИЗАТОР

 ТОРМОЗНОЙ СИСТЕМЫ

·ФАРА

·СИСТЕМА АВТОКОРРЕКЦИИ

 ПОЛОЖЕНИЯ ФАР

·ОМЫВАТЕЛЬ ФАРЫ

·ПОДОГРЕВ НАРУЖНЫХ ЗЕРКАЛ

·ПОДОГРЕВ СИДЕНЬЯ

·ВАРИАТОР INVECS-III

ПРИМЕЧАНИЕ

:

:

ИСТОЧНИК

ПИТАНИЯ

ЦЕПЬ УПРАВЛЕНИЯ

CAN

<АВТОМОБИЛИ С WCM>

ЦЕПЬ УПРАВЛЕНИЯ

CAN

ПУЛЬТ

ДИСТАНЦИОННОГО

УПРАВЛЕНИЯ

KOS-ECU

WCM

СМ.

СИСТЕМА

ЭНЕРГОРАСПРЕДЕЛЕНИЯ

<АВТОМОБИЛИ С KOS>

АНТЕННЫЙ МОДУЛЬ ПРИЕМНИКА

ПРИЕМОПЕРЕДАТЧИК

ИДЕНТИФИКАТОР

КОЛЬЦЕВАЯ

АНТЕННА

КЛЮЧА

ЗАЖИГАНИЯ

РЕЛЕ

IG1

ПРИЕМОПЕРЕДАТЧИК

ИДЕНТИФИКАТОР

КОЛЬЦЕВАЯ

АНТЕННА

КЛЮЧА

ЗАЖИГАНИЯ

ETACS-

ECU

БЛОК РЕЛЕ

(ПРЕДОХРАНИТЕЛЬ      )

30

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (IG1)

ПЛАВКАЯ

ПЕРЕМЫЧКА

34

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

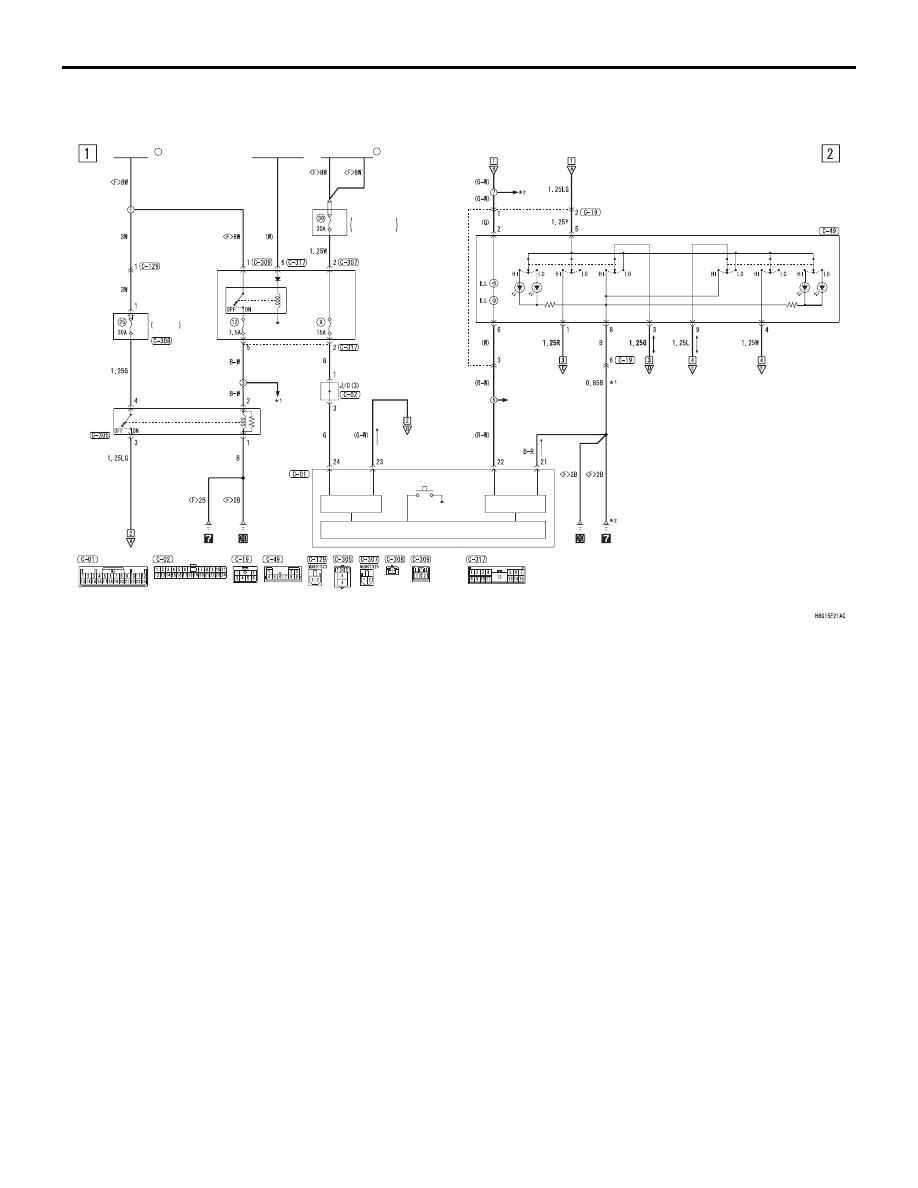

ПОДОГРЕВ СИДЕНЬЯ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-108

ПОДОГРЕВ СИДЕНЬЯ

M1901010701142

·ABS И ASC

·AFS

·КОНДИЦИОНЕР

·АУДИОСИСТЕМА

·КРУИЗ-КОНТРОЛЬ

·СИСТЕМА РУЧНОЙ КОРРЕКЦИИ ПОЛОЖЕНИЯ ФАР

·ВАРИАТОР INVECS-III

·СИСТЕМА ПОМОЩИ ПРИ ДВИЖЕНИИ ЗАДНИМ ХОДОМ

·РЕЗЕРВНЫЙ РАЗЪЕМ (ДЛЯ АУДИОСИСТЕМЫ)

·УКАЗАТЕЛИ ПОВОРОТА И ЛАМПЫ

 АВАРИЙНОЙ СИГНАЛИЗАЦИИ

·ABS И ASC

·AFS

·КОНДИЦИОНЕР

·АУДИОСИСТЕМА

·СИСТЕМА РУЧНОЙ

 КОРРЕКЦИИ ПОЛОЖЕНИЯ ФАР

·ВАРИАТОР INVECS-III

·СИСТЕМА ПОМОЩИ ПРИ

 ДВИЖЕНИИ ЗАДНИМ ХОДОМ

·РЕЗЕРВНЫЙ РАЗЪЕМ

 (ДЛЯ АУДИОСИСТЕМЫ)

·УКАЗАТЕЛИ ПОВОРОТА И ЛАМПЫ

 АВАРИЙНОЙ СИГНАЛИЗАЦИИ

·ЗУММЕР НАПОМИНАНИЯ О СТОЯНОЧНОМ

 ТОРМОЗЕ

·ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

·ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

·ОБОГРЕВ ЗАДНЕГО СТЕКЛА

·СИСТЕМА ПОМОЩИ ПРИ

 ДВИЖЕНИИ ЗАДНИМ ХОДОМ

·ОСВЕЩЕНИЕ САЛОНА, ПЛАФОН

 БАГАЖНОГО ОТДЕЛЕНИЯ

 И ПОДСВЕТКА ЗАМКА ЗАЖИГАНИЯ

·СИГНАЛИЗАТОР РЕМНЯ БЕЗОПАСНОСТИ

·МЕХАНИЗМ БЛОКИРОВКИ

 ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

·SRS

·ЛЮК КРЫШИ

·ЗАДНИЕ ГАБАРИТНЫЕ ФОНАРИ,

 ОСНОВНЫЕ ГАБАРИТНЫЕ ФОНАРИ,

 ПОДСВЕТКА НОМЕРНОГО ЗНАКА

 И ЗУММЕР СИСТЕМЫ КОНТРОЛЯ

 ОСВЕЩЕНИЯ

·ПЕРЕКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ

 КРЫШКИ БАГАЖНИКА

·УКАЗАТЕЛИ ПОВОРОТА И ЛАМПЫ

 АВАРИЙНОЙ СИГНАЛИЗАЦИИ

·СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ

 ВЕТРОВОГО СТЕКЛА

·ABS

·ABS И ASC

·AFS

·КОНДИЦИОНЕР

·КРУИЗ-КОНТРОЛЬ

·ЦЕНТРАЛЬНЫЙ ЗАМОК <АВТОМОБИЛИ

 С СИСТЕМОЙ ДОСТУПА БЕЗ КЛЮЧА>

·СИСТЕМА ЗАРЯДКИ

·СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

·ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ

 ФАРЫ

·СИГНАЛИЗАТОР НИЗКОГО УРОВНЯ

 ТОПЛИВА, СИГНАЛИЗАТОР ДАВЛЕНИЯ

 МАСЛА И СИГНАЛИЗАТОР

 ТОРМОЗНОЙ СИСТЕМЫ

·ФАРА

·СИСТЕМА АВТОКОРРЕКЦИИ

 ПОЛОЖЕНИЯ ФАР

·ОМЫВАТЕЛЬ ФАРЫ

·ПОДОГРЕВ НАРУЖНЫХ ЗЕРКАЛ

·ИММОБИЛАЙЗЕР

·ВАРИАТОР INVECS-III

·KOS

·ИНДИКАТОРЫ И СЧЕТЧИКИ

:

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

КОМБИНИРОВАННЫЙ

СЧЕТЧИК

МОТОРНЫЙ

ОТСЕК

БЛОК РЕЛЕ

КОМБИНИРОВАННЫЙ

СЧЕТЧИК

РЕОСТАТ

ЦП

ЦЕПЬ

ИНТЕРФЕЙСА

:

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

ПРИМЕЧАНИЕ

САЛОН

РЕЛЕ

IG1

РЕЛЕ

ПОДОГРЕВА

СИДЕНЬЯ

ЦЕПЬ

ИНТЕРФЕЙСА

РЕЛЕ ПОДОГРЕВА

СИДЕНЬЯ

БЛОК РЕЛЕ

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (IG1)

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

ВЫКЛЮЧАТЕЛЬ ПОДОГРЕВА СИДЕНЬЯ

ETACS-ECU

ПОДОГРЕВ СИДЕНЬЯ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-109

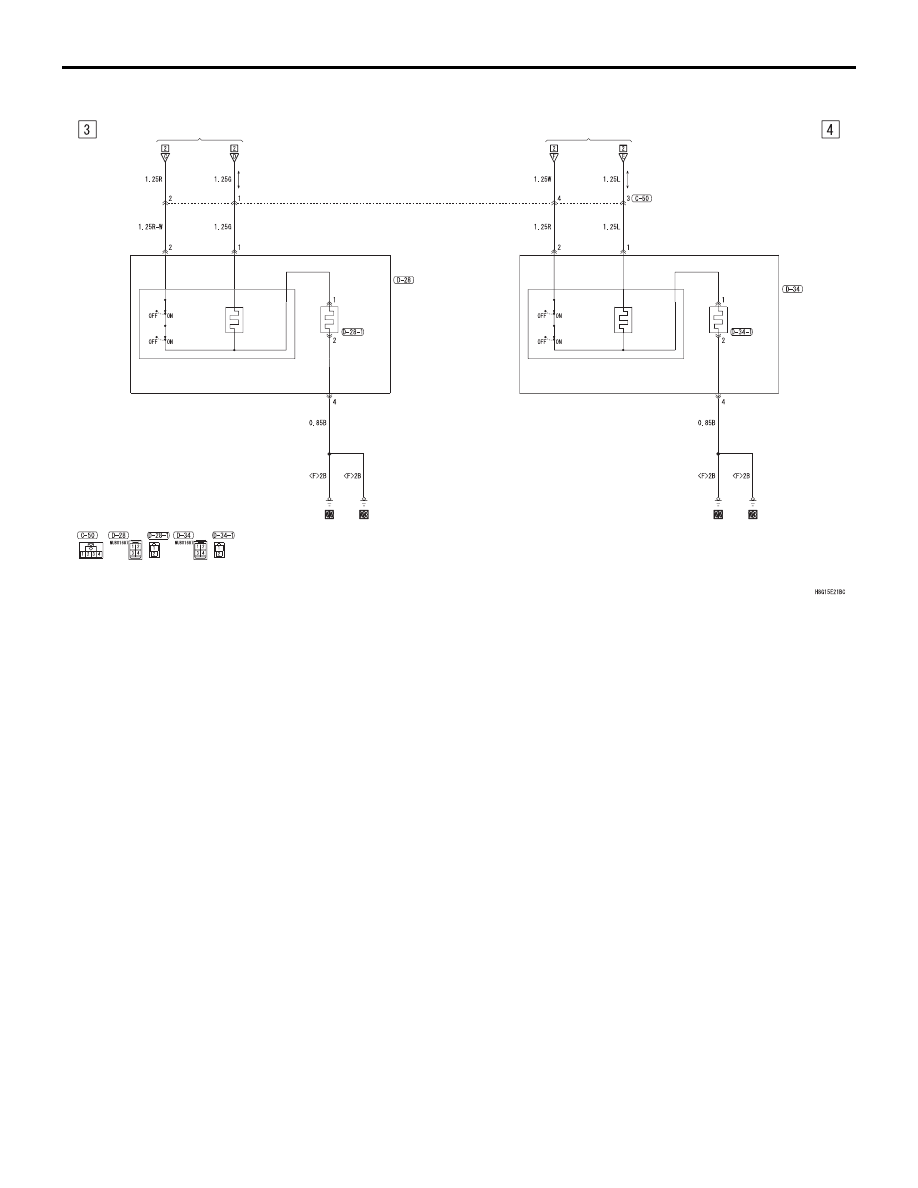

СИДЕНЬЕ С ПОДОГРЕВОМ (ПРОДОЛЖЕНИЕ)

ВЫКЛЮЧАТЕЛЬ ПОДОГРЕВА СИДЕНЬЯ

ПОДОГРЕВ

ПОДУШКИ

СИДЕНЬЯ

ТЕРМОСТАТ

ПОДОГРЕВ

СПИНКИ

СИДЕНЬЯ

ТЕРМОСТАТ

ПОДОГРЕВ

ПОДУШКИ

СИДЕНЬЯ

ТЕРМОСТАТ

ПОДОГРЕВ

СПИНКИ

СИДЕНЬЯ

ТЕРМОСТАТ

СИДЕНЬЕ С

ПОДОГРЕВОМ В

СБОРЕ

(ПРАВОЕ)

СИДЕНЬЕ С

ПОДОГРЕВОМ В СБОРЕ

(ЛЕВОЕ)

ВЫКЛЮЧАТЕЛЬ ПОДОГРЕВА СИДЕНЬЯ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

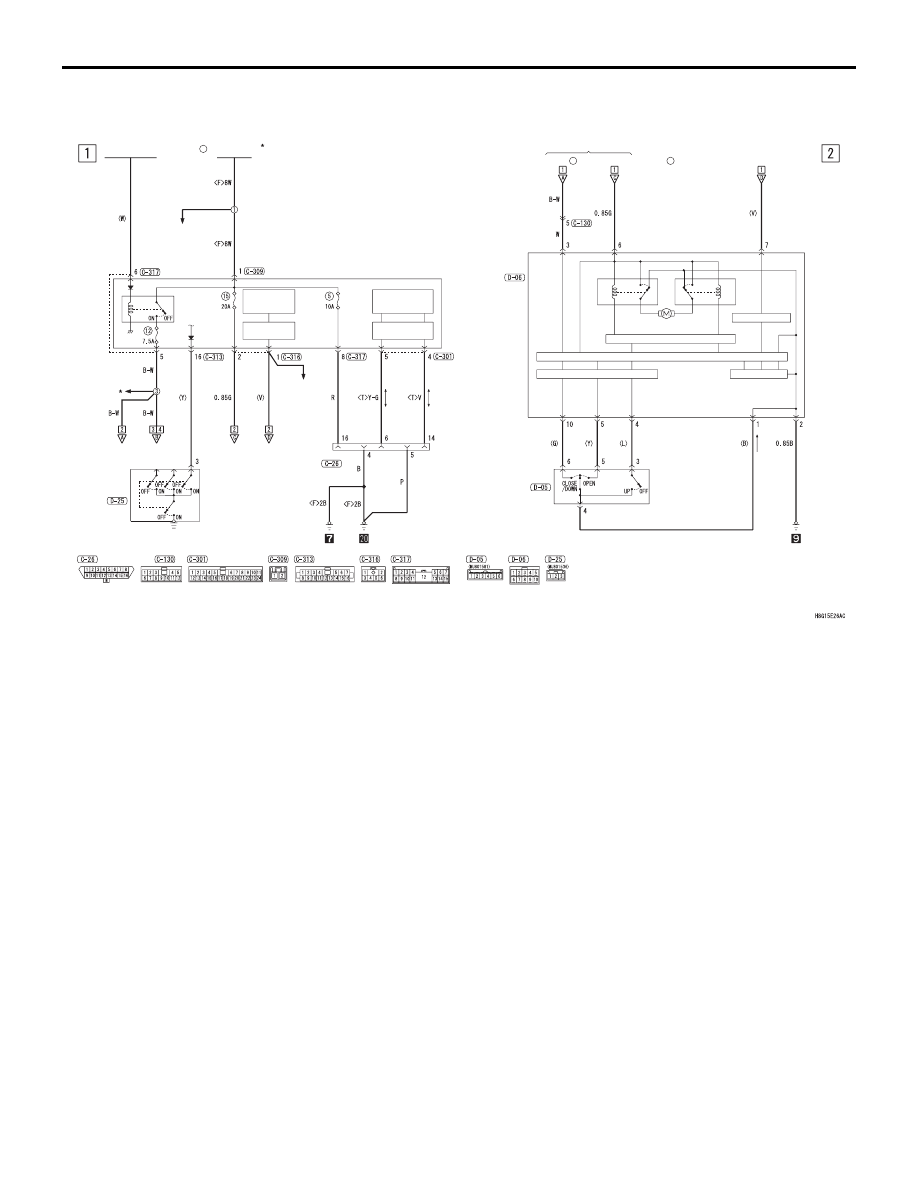

ЛЮК КРЫШИ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-110

ЛЮК КРЫШИ

M1901009901971

·ФАРА

·ЗАДНИЕ ГАБАРИТНЫЕ

 ФОНАРИ, ОСНОВНЫЕ

ГАБАРИТНЫЕ

 ФОНАРИ,

 ПОДСВЕТКА

 НОМЕРНОГО ЗНАКА

 И ЗУММЕР СИСТЕМЫ

 КОНТРОЛЯ

 ОСВЕЩЕНИЯ

·СТЕКЛООЧИСТИТЕЛЬ

 И ОМЫВАТЕЛЬ

 ВЕТРОВОГО

 СТЕКЛА

:

ПРИМЕЧАНИЕ

·KOS

·ИНДИКАТОРЫ И СЧЕТЧИКИ

·ЗУММЕР НАПОМИНАНИЯ

 О СТОЯНОЧНОМ ТОРМОЗЕ

·ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

·ОБОГРЕВ ЗАДНЕГО СТЕКЛА

·СИСТЕМА ПОМОЩИ ПРИ

 ДВИЖЕНИИ ЗАДНИМ ХОДОМ

·СИГНАЛИЗАТОР РЕМНЯ

 БЕЗОПАСНОСТИ

·МЕХАНИЗМ БЛОКИРОВКИ

 ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

·SRS

·ЗАДНИЕ ГАБАРИТНЫЕ ФОНАРИ,

 ОСНОВНЫЕ ГАБАРИТНЫЕ ФОНАРИ,

 ПОДСВЕТКА НОМЕРНОГО ЗНАКА

 И ЗУММЕР СИСТЕМЫ КОНТРОЛЯ

 ОСВЕЩЕНИЯ

·УКАЗАТЕЛИ ПОВОРОТА И ЛАМПЫ

 АВАРИЙНОЙ СИГНАЛИЗАЦИИ

·СТЕКЛООЧИСТИТЕЛЬ

 И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

·ABS

·ABS И ASC

·AFS

·КОНДИЦИОНЕР

·КРУИЗ-КОНТРОЛЬ

·СИСТЕМА ЗАРЯДКИ

·ЗУММЕР НАПОМИНАНИЯ

 О НЕЗАКРЫТОЙ ДВЕРИ

·ПЕРЕДНИЕ

 ПРОТИВОТУМАННЫЕ ФАРЫ

·СИГНАЛИЗАТОР НИЗКОГО

 УРОВНЯ ТОПЛИВА,

СИГНАЛИЗАТОР ДАВЛЕНИЯ

 МАСЛА И СИГНАЛИЗАТОР

 ТОРМОЗНОЙ СИСТЕМЫ

·ФАРА

·СИСТЕМА АВТОКОРРЕКЦИИ

 ПОЛОЖЕНИЯ ФАР

·ОМЫВАТЕЛЬ ФАРЫ

·ПОДОГРЕВ НАРУЖНЫХ ЗЕРКАЛ

·ПОДОГРЕВ СИДЕНЬЯ

·ВАРИАТОР INVECS-III

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ПЕРЕДНЯЯ ЧАСТЬ

15

(ПРЕДОХРАНИТЕЛЬ     )

12

(ПРЕДОХРАНИТЕЛЬ     )

ETACS-ECU

ДИАГНОСТИЧЕСКИЙ

РАЗЪЕМ

ETACS-ECU

ВЫКЛЮЧАТЕЛЬ

ЗАМКА

ЛЕВОЙ

ПЕРЕДНЕЙ

ДВЕРИ

ЭЛЕКТРОМОТОР

ЛЮКА КРЫШИ

В СБОРЕ

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

РЕЛЕ

IG1

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (IG1)

СМ.

СИСТЕМА

ЭНЕРГОРАСПРЕДЕЛЕНИЯ

ДАТЧИК ХОЛЛА

ЭЛЕКТРОДВИГАТЕЛЬ

ЛЮКА КРЫШИ
ЦЕПЬ УПРАВЛЕНИЯ

ВХОДНАЯ ЦЕПЬ

ВХОДНАЯ ЦЕПЬ

ПЕРЕКЛЮЧАТЕЛЬ

ЛЮКА КРЫШИ

ЦЕПЬ

ПРИВОДА

LIN

ЦЕПЬ

ИНТЕРФЕЙСА

(ЦЕПЬ УПРАВЛЕНИЯ LIN)

ETACS-ECU

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ЦЕПЬ

ИНТЕРФЕЙСА

ЦП
