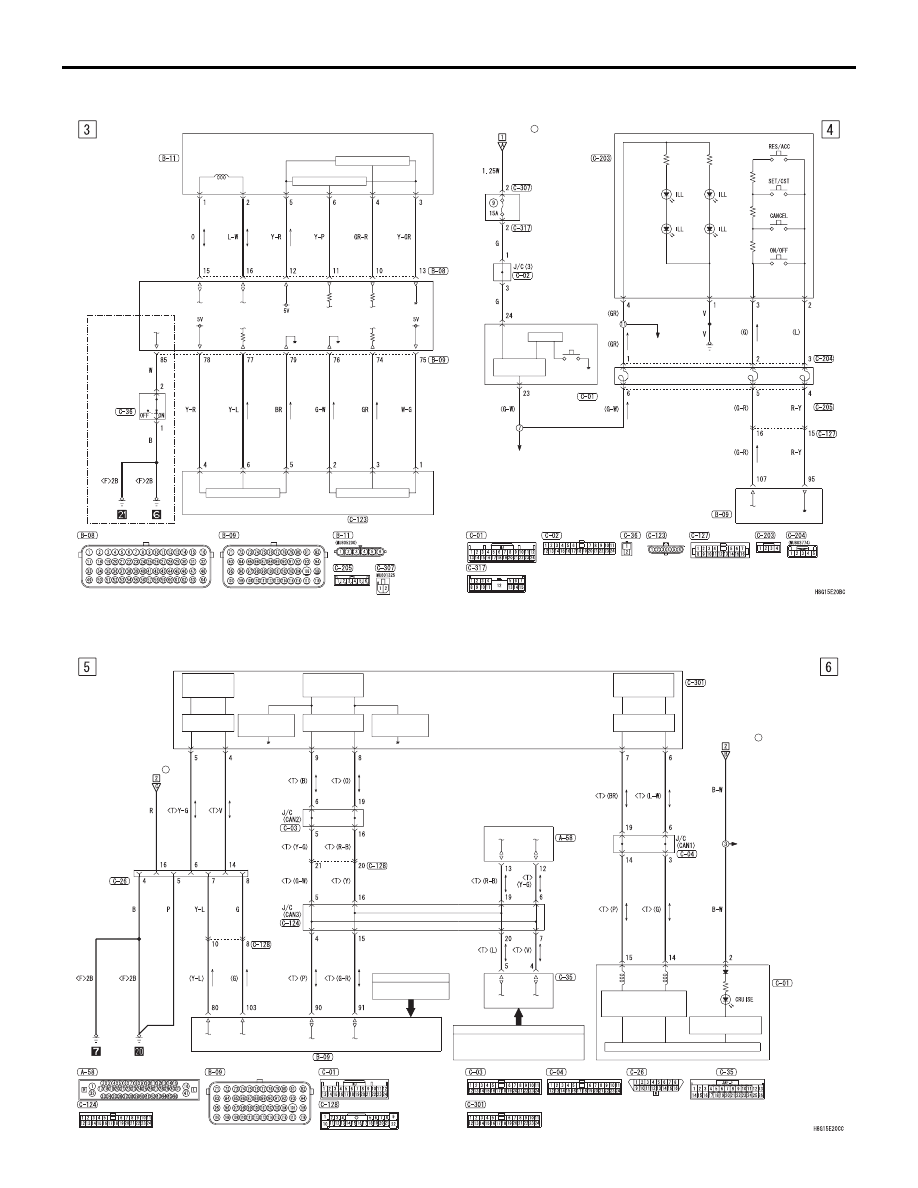

Mitsubishi Lancer X. Руководство - часть 571

SRS

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-103

SRS (ПРОДОЛЖЕНИЕ)

ИНДИКАТОР

ОТКЛЮЧЕНИЯ

ПОДУШКИ

БЕЗОПАСНОСТИ

СО СТОРОНЫ

ПАССАЖИРА

SRS-ECU

ЦЕПЬ

ИНТЕРФЕЙСА

12

(ПРЕДОХРАНИТЕЛЬ     )

ETACS-ECU

ВЫКЛЮЧАТЕЛЬ

ПОДУШКИ

БЕЗОПАСНОСТИ

ПАССАЖИРА

БЛОК

ЦЕНТРАЛЬНОЙ

ПАНЕЛИ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой     BR:

Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый     PU: Пурпурный

SI: Серебристый

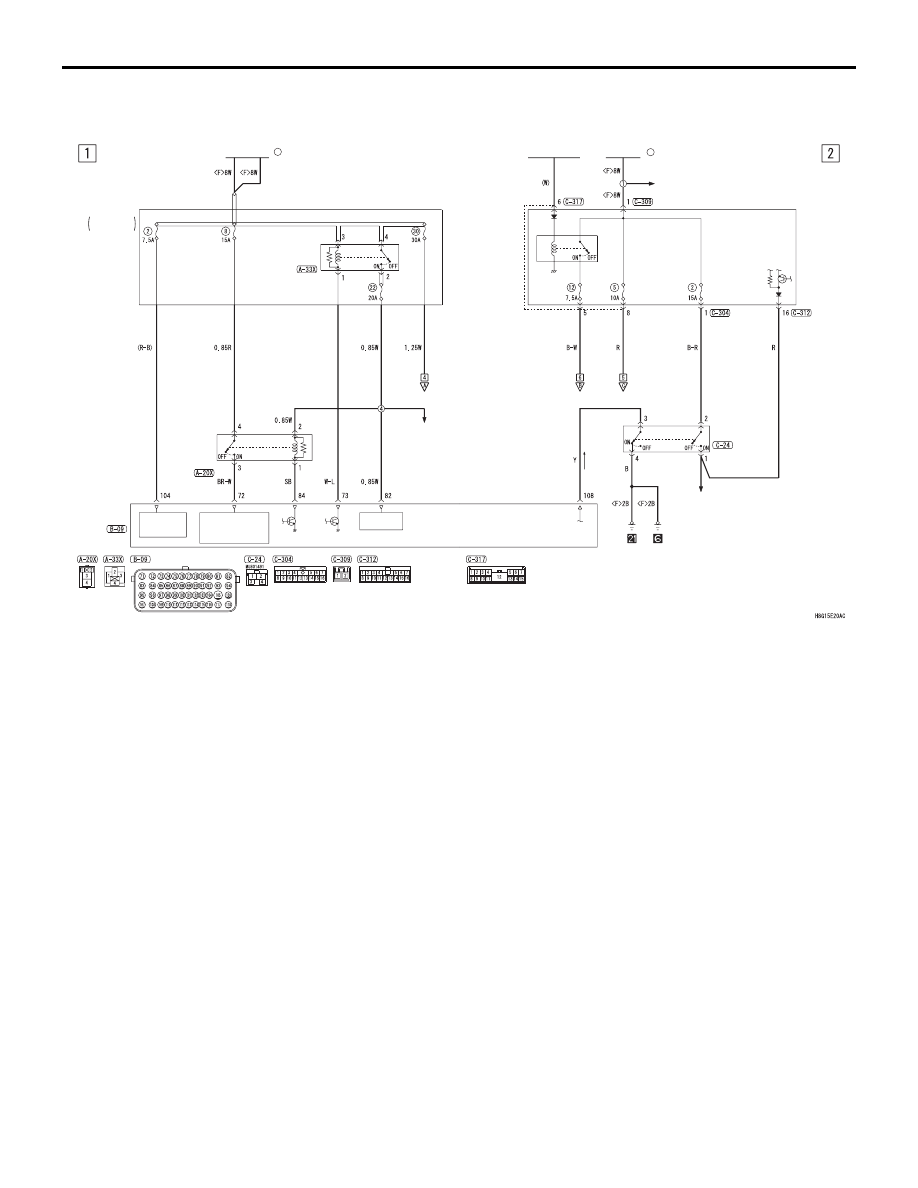

КРУИЗ-КОНТРОЛЬ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-104

КРУИЗ-КОНТРОЛЬ

M1901009302530

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

СИСТЕМА

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

·МЕХАНИЗМ

 БЛОКИРОВКИ

 ПЕРЕКЛЮЧЕНИЯ

 ПЕРЕДАЧ

·СТОП-СИГНАЛ

ВЫКЛЮЧАТЕЛЬ

СТОП-СИГНАЛА

РЕЛЕ

IG1

ETACS-ECU

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (IG1)

СМ.

СИСТЕМА

ЭНЕРГОРАСПРЕДЕЛЕНИЯ

ИСТОЧНИК

ПИТАНИЯ

ПИТАНИЕ

ПРИВОДА

ДРОССЕЛЬНОГО

КЛАПАНА

РЕЗЕРВНЫЙ

ИСТОЧНИК

ПИТАНИЯ

БЛОК

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

РЕЛЕ

СЕРВОПРИВОДА

ДРОССЕЛЬНОГО

КЛАПАНА

РЕЛЕ

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

МОТОРНЫЙ

ОТСЕК

БЛОК РЕЛЕ

ПЛАВКАЯ

ПЕРЕМЫЧКА

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

36

КРУИЗ-КОНТРОЛЬ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-105

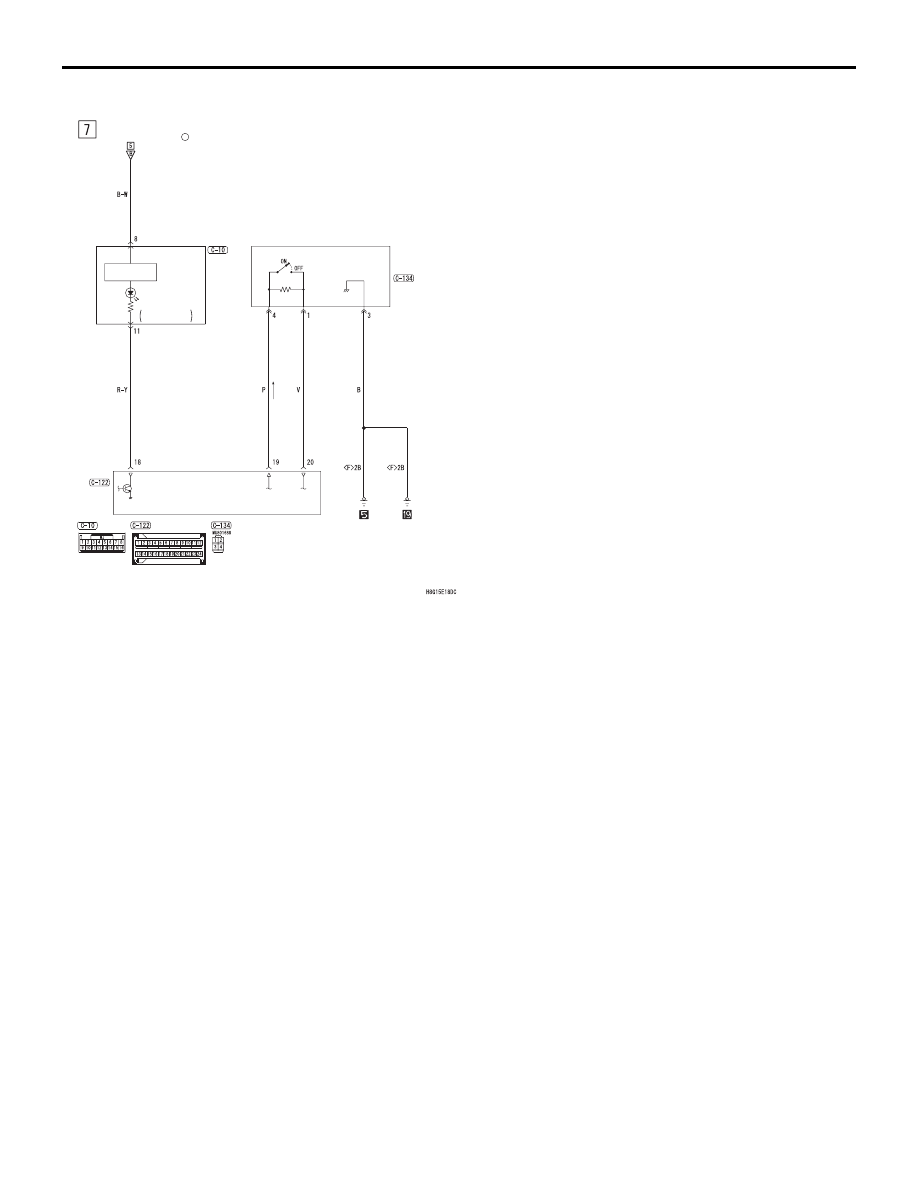

КРУИЗ-КОНТРОЛЬ (ПРОДОЛЖЕНИЕ)

·АУДИОСИСТЕМА

·РЕЗЕРВНЫЙ РАЗЪЕМ

 (ДЛЯ АУДИОСИСТЕМЫ)

ДРОССЕЛЬНЫЙ

КЛАПАН

С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

БЛОК РЕЛЕ

30

(ПРЕДОХРАНИТЕЛЬ     )

·ABS И ASC

·AFS

·КОНДИЦИОНЕР

·АУДИОСИСТЕМА

·СИСТЕМА РУЧНОЙ КОРРЕКЦИИ ПОЛОЖЕНИЯ ФАР

·ПОДОГРЕВ СИДЕНЬЯ

·ВАРИАТОР INVECS-III

·СИСТЕМА ПОМОЩИ ПРИ ДВИЖЕНИИ ЗАДНИМ ХОДОМ

·РЕЗЕРВНЫЙ РАЗЪЕМ (ДЛЯ АУДИОСИСТЕМЫ)

·УКАЗАТЕЛИ ПОВОРОТА И ЛАМПЫ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый

Y: Желтый     SB: Голубой     BR: Коричневый     O: Оранжевый     GR: Серый

R: Красный     P: Розовый     V: Фиолетовый     PU: Пурпурный     SI: Серебристый

<МКПП>

ДАТЧИК

СЦЕПЛЕНИЯ

(ГЛАВНЫЙ)

(ВСПОМОГАТЕЛЬНЫЙ)

ИС ДАТЧИКА ХОЛЛА

(ГЛАВНЫЙ)

ИС ДАТЧИКА ХОЛЛА

(ВСПОМОГАТЕЛЬНЫЙ)

ИС ДАТЧИКА ХОЛЛА

СЕРВОПРИВОД

ДРОССЕЛЬНОГО

КЛАПАНА

ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА

БЛОК

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

ИС ДАТЧИКА ХОЛЛА

ЦЕПЬ

ИНТЕРФЕЙСА

ЦП

ETACS-

ECU

ПЕРЕКЛЮЧАТЕЛЬ

КРУИЗ-

КОНТРОЛЯ

БЛОК

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

РЕОСТАТ

КОМБИНИРОВАННЫЙ

СЧЕТЧИК

ПОДВИЖ

-НАЯ

КОНТАКТ

-НАЯ

ГРУППА

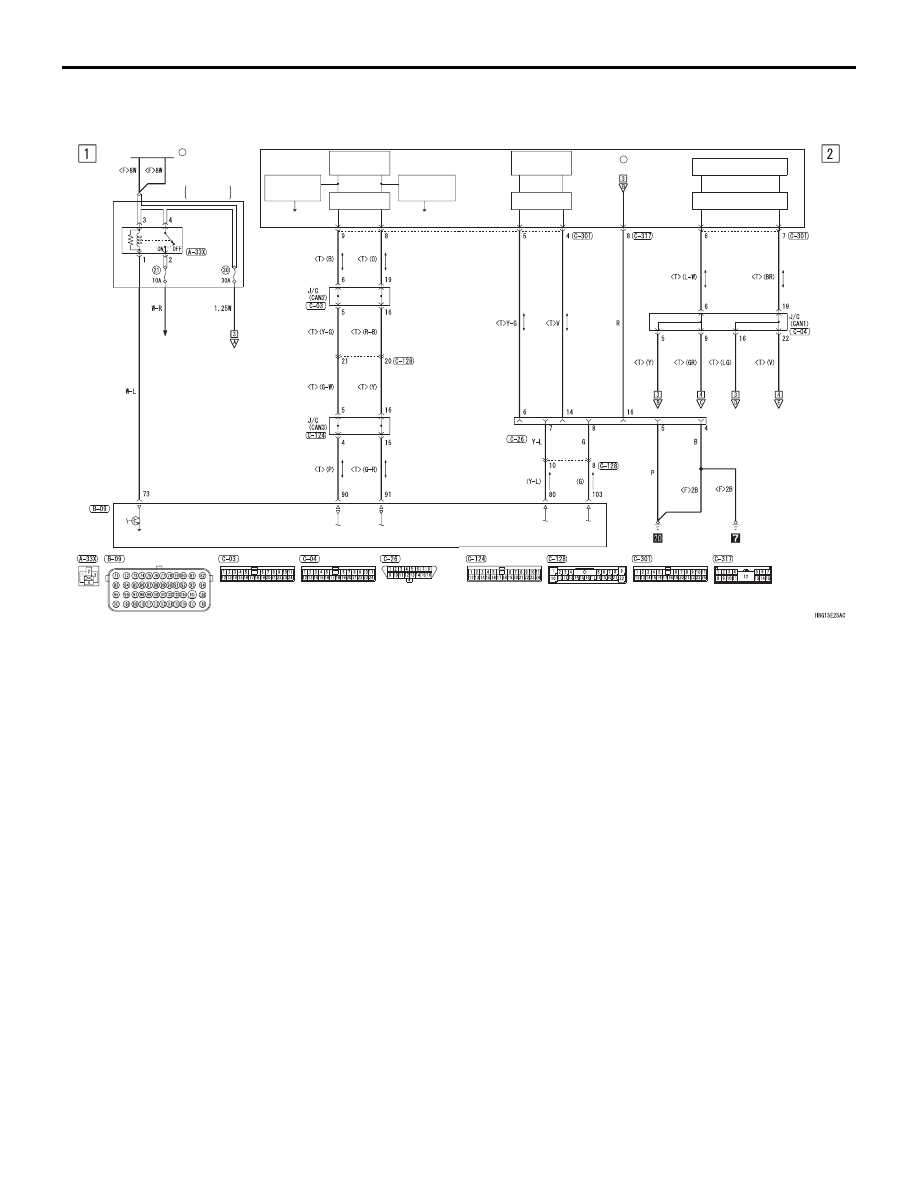

КРУИЗ-КОНТРОЛЬ (ПРОДОЛЖЕНИЕ)

ASC-ECU

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый

Y: Желтый     SB: Голубой     BR: Коричневый     O: Оранжевый     GR: Серый

R: Красный     P: Розовый     V: Фиолетовый     PU: Пурпурный

SI: Серебристый

·ABS

·ABS И ASC

·AFS

·КОНДИЦИОНЕР

·ЦЕНТРАЛЬНЫЙ ЗАМОК <АВТОМОБИЛИ

 С СИСТЕМОЙ ДОСТУПА БЕЗ КЛЮЧА>

·ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

·ФАРА

·СИСТЕМА АВТОКОРРЕКЦИИ

 ПОЛОЖЕНИЯ ФАР

·ОМЫВАТЕЛЬ ФАРЫ

·ПОДОГРЕВ НАРУЖНЫХ ЗЕРКАЛ

·ПОДОГРЕВ СИДЕНЬЯ

·ИММОБИЛАЙЗЕР

·ВАРИАТОР INVECS-III

·KOS

·ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

·ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

·ОБОГРЕВ ЗАДНЕГО СТЕКЛА

·СИСТЕМА ПОМОЩИ ПРИ ДВИЖЕНИИ

 ЗАДНИМ ХОДОМ

·ОСВЕЩЕНИЕ САЛОНА, ПЛАФОН

 БАГАЖНОГО ОТДЕЛЕНИЯ

 И ПОДСВЕТКА ЗАМКА ЗАЖИГАНИЯ

·СИГНАЛИЗАТОР РЕМНЯ

 БЕЗОПАСНОСТИ

·МЕХАНИЗМ БЛОКИРОВКИ

 ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

·SRS

·ЛЮК КРЫШИ

·ЗАДНИЕ ГАБАРИТНЫЕ ФОНАРИ,

 ОСНОВНЫЕ ГАБАРИТНЫЕ ФОНАРИ,

 ПОДСВЕТКА НОМЕРНОГО ЗНАКА

 И ЗУММЕР СИСТЕМЫ КОНТРОЛЯ

 ОСВЕЩЕНИЯ

·ПЕРЕКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ

 КРЫШКИ БАГАЖНИКА

·УКАЗАТЕЛИ ПОВОРОТА И ЛАМПЫ

 АВАРИЙНОЙ СИГНАЛИЗАЦИИ

·СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ

 ВЕТРОВОГО СТЕКЛА

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

ПЕРЕДНЯЯ ЧАСТЬ

ECU ВАРИАТОРА

·ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ (N)

·ДАТЧИК ЧАСТОТЫ ОБОРОТОВ

 ВЕДОМОГО ШКИВА <ВАРИАТОРА>

ЦЕПЬ УПРАВЛЕНИЯ

СВЕТОДИОДАМИ

ЦЕПЬ

ПРИЕМОПЕРЕДАТЧИКА

CAN

ЦП

ETACS-ECU

12

(ПРЕДОХРАНИТЕЛЬ     )

ETACS-ECU

5

(ПРЕДОХРАНИТЕЛЬ     )

ВХОДНОЙ СИГНАЛ

ДАТЧИК СКОРОСТИ

ДВИЖЕНИЯ <МКПП>

ETACS-ECU

ДИАГНОСТИЧЕСКИЙ

РАЗЪЕМ

ВХОДНОЙ СИГНАЛ

КОМБИНИРОВАННЫЙ

СЧЕТЧИК

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ

АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ИММОБИЛАЙЗЕР

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-106

ИММОБИЛАЙЗЕР

M1901026900186

ПЕРЕДНЯЯ ЧАСТЬ

БЛОК РЕЛЕ

МОТОРНЫЙ

ОТСЕК

БЛОК

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

СИСТЕМА

ЗАЖИГАНИЯ

ДИАГНОСТИЧЕСКИЙ

РАЗЪЕМ

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ УПРАВЛЕНИЯ

CAN

ПРЕДОХРАНИТЕЛЬ

5

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ

АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ETACS-ECU

РЕЛЕ

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

ПЛАВКАЯ

ПЕРЕМЫЧКА

36

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый
