Mitsubishi Lancer X. Руководство - часть 551

СИСТЕМА ЗАРЯДКИ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-23

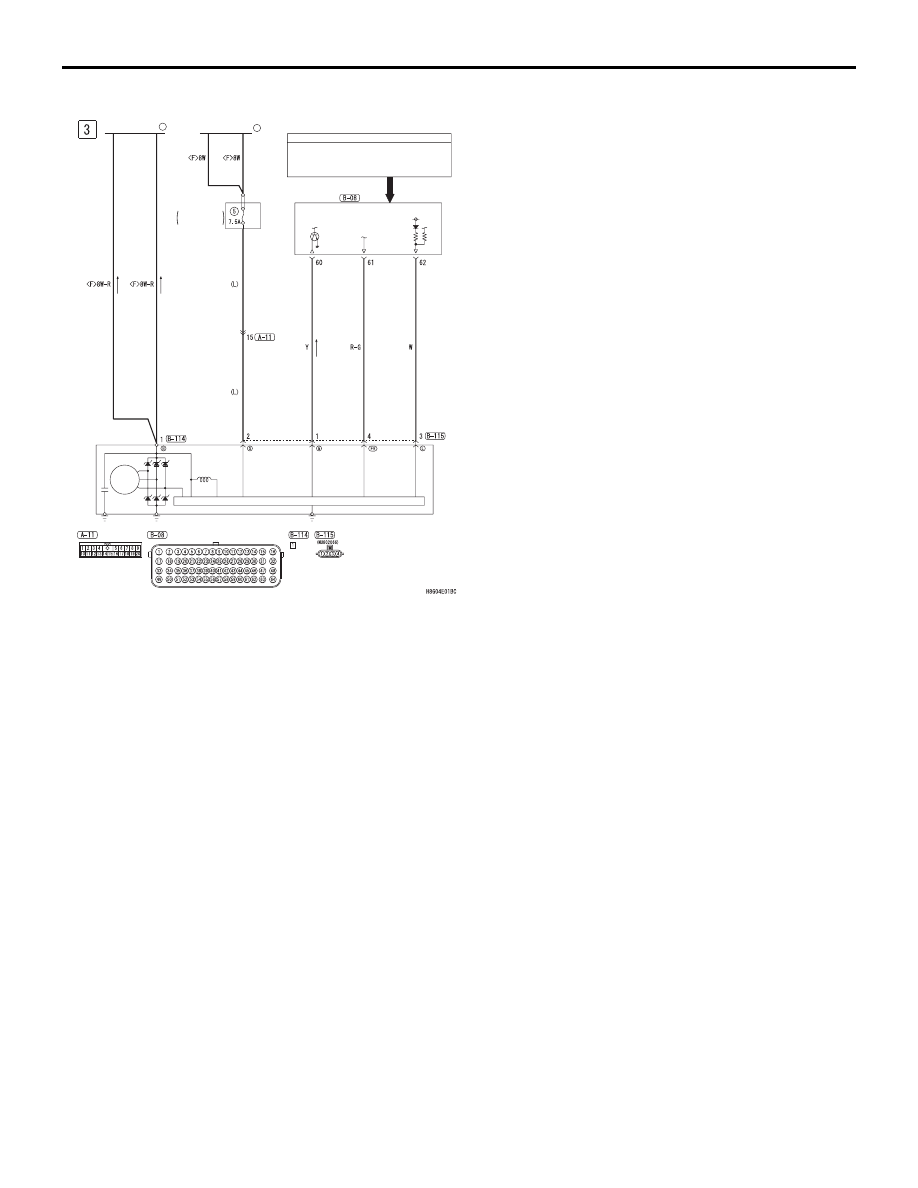

СИСТЕМА ЗАРЯДКИ (ПРОДОЛЖЕНИЕ)

·ДАТЧИК УГЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА

·ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ

 ЖИДКОСТИ ДВИГАТЕЛЯ

·ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (ST)

ВХОДНОЙ СИГНАЛ

ГЕНЕРАТОР

БЛОК РЕЛЕ

МОТОРНЫЙ

ОТСЕК

БЛОК УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

РЕГУЛЯТОР НАПРЯЖЕНИЯ НА ИС

ОБМОТКА

ВОЗБУЖДЕНИЯ

ОБМОТКА

СТАТОРА

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

33

ПЛАВКАЯ

ПЕРЕМЫЧКА

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-24

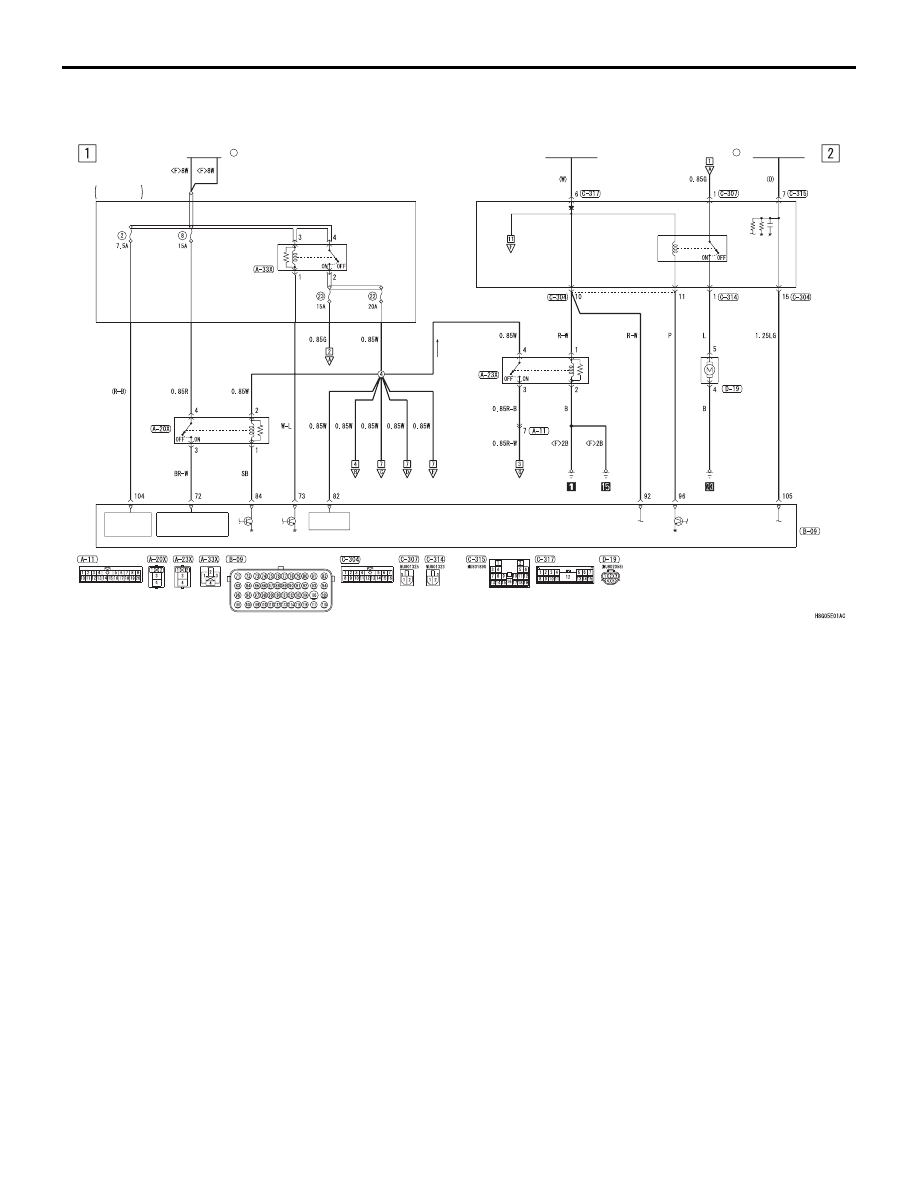

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

M1901000805957

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ИСТОЧНИК

ПИТАНИЯ

БЛОК

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

ПИТАНИЕ ПРИВОДА

ДРОССЕЛЬНОГО

КЛАПАНА

РЕЛЕ

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

РЕЗЕРВНЫЙ

ИСТОЧНИК

ПИТАНИЯ

БЛОК РЕЛЕ

МОТОРНЫЙ

ОТСЕК

ETACS-ECU

РЕЛЕ

СЕРВОПРИВОДА

ДРОССЕЛЬНОГО

КЛАПАНА

РЕЛЕ

ФОРСУНКИ

УЗЛА НАСОСА И

МАНОМЕТРА

ТОПЛИВНОГО

БАКА

РЕЛЕ

ТОПЛИВНОГО

НАСОСА

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (ST)

БЛОК РЕЛЕ

(ПРЕДОХРАНИТЕЛЬ     )

23

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (IG1)

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-25

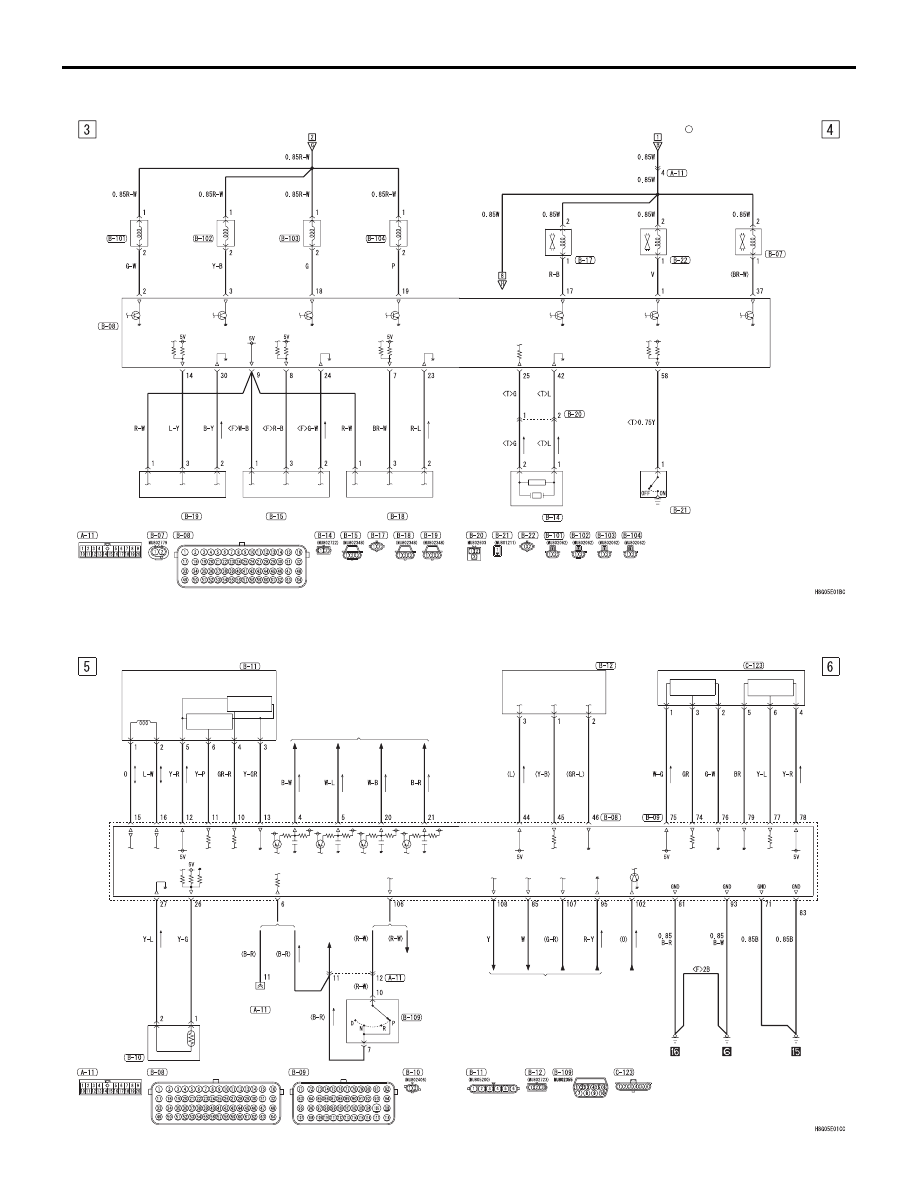

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ПРОДОЛЖЕНИЕ)

РЕЛЕ

ДАВЛЕНИЯ

ЖИДКОСТИ

ГИДРОУСИЛИТЕЛЯ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

БЛОК

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

ДАТЧИК ПОЛОЖЕНИЯ

РАСПРЕДВАЛА ВПУСКНЫХ

КЛАПАНОВ

ДАТЧИК УГЛА

ПОВОРОТА КОЛЕНЧАТОГО

ВАЛА

ДАТЧИК

ДЕТОНАЦИИ

ЭЛЕКТРОМАГНИТНЫЙ

КЛАПАН УПРАВЛЕНИЯ

ПРОДУВКОЙ

ДАТЧИК ПОЛОЖЕНИЯ

РАСПРЕДВАЛА ВЫПУСКНЫХ

КЛАПАНОВ

КЛАПАН

УПРАВЛЕНИЯ

ВЫПУСКНЫМ

МАСЛОПРОВОДОМ

КЛАПАН

УПРАВЛЕНИЯ

ВПУСКНЫМ

МАСЛОПРОВОДОМ

ФОРСУНКА

№ 4

ФОРСУНКА

№ 3

ФОРСУНКА

№ 2

ФОРСУНКА

№ 1

РЕЛЕ

ФОРСУНКИ

БЛОК РЕЛЕ

(ПРЕДОХРАНИТЕЛЬ     )

22

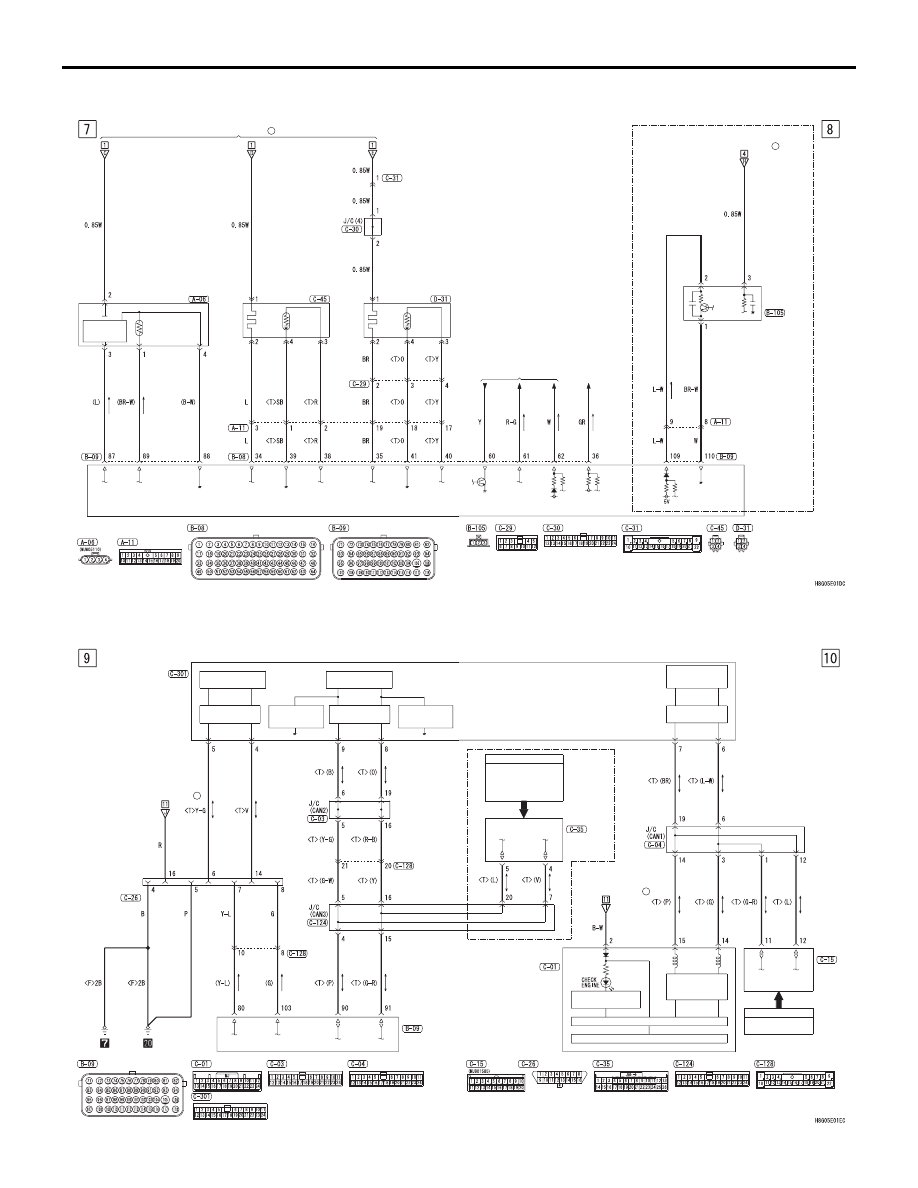

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ПРОДОЛЖЕНИЕ)

СОЕДИНЕНИЕ

ОТСУТСТВУЕТ

ПЕРЕКЛЮЧАТЕЛЬ

БЛОКИРОВКИ

МКПП Вариатор

Вариатор

МКПП

КРУИЗ-КОНТРОЛЬ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

СИСТЕМА ЗАЖИГАНИЯ

БЛОК

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

СЕРВОПРИВОД

ДРОССЕЛЬНОГО

КЛАПАНА

ДРОССЕЛЬНЫЙ КЛАПАН

С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

(ВСПОМОГА-

ТЕЛЬНЫЙ)

(ГЛАВНЫЙ)

ИС ДАТЧИКА

ХОЛЛА

ИС ДАТЧИКА

ХОЛЛА

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ

ЗАСЛОНКИ

ДАТЧИК АБСОЛЮТНОГО

ДАВЛЕНИЯ В КОЛЛЕКТОРЕ

(ВСПОМОГАТЕЛЬНЫЙ)

(ГЛАВНЫЙ)

ИС ДАТЧИКА

ХОЛЛА

ИС ДАТЧИКА

ХОЛЛА

ДАТЧИК ПОЛОЖЕНИЯ

ПЕДАЛИ АКСЕЛЕРАТОРА

СИСТЕМА

ПУСКА

СИСТЕМА

ПУСКА

КОНДИЦИОНЕР

ДАТЧИК

ТЕМПЕРАТУРЫ

ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-26

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ПРОДОЛЖЕНИЕ)

СИСТЕМА ЗАРЯДКИ

СИГНАЛИЗАТОР

НИЗКОГО УРОВНЯ

ТОПЛИВА,

СИГНАЛИЗАТОР

ДАВЛЕНИЯ

МАСЛА И СИГНАЛИЗАТОР

ТОРМОЗНОЙ СИСТЕМЫ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

КИСЛОРОДНЫЙ ДАТЧИК

(ЗАДНИЙ)

<МКПП>

КИСЛОРОДНЫЙ ДАТЧИК

(ПЕРЕДНИЙ)

ДАТЧИК

РАСХОДА

ВОЗДУХА

ДАТЧИК

ТЕМПЕРАТУРЫ

ВСАСЫВАЕМО-

ГО ВОЗДУХА

ДАТЧИК РАСХОДА

ВОЗДУХА

ДАТЧИК

СКОРОСТИ

ДВИЖЕНИЯ

БЛОК УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

22

(ПРЕДОХРАНИТЕЛЬ     )

БЛОК РЕЛЕ

22

(ПРЕДОХРАНИТЕЛЬ     )

БЛОК РЕЛЕ

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ПРОДОЛЖЕНИЕ)

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ПЕРЕДНЯЯ ЧАСТЬ

<Вариатор>

ECU

ВАРИАТОРА

ETACS-ECU

5

(ПРЕДОХРАНИТЕЛЬ     )

Блок

управления

кондиционе-

ром

ПЕРЕКЛЮЧАТЕЛЬ

КОНДИЦИОНЕРА

ВХОДНОЙ СИГНАЛ

ЖКД (ПРОВЕРИТЬ ДВИГАТЕЛЬ)

ЦП

·ПЕРЕКЛЮЧАТЕЛЬ

 БЛОКИРОВКИ (N)

·ДАТЧИК ЧАСТОТЫ

 ОБОРОТОВ

 ВЕДОМОГО ШКИВА

ВХОДНОЙ СИГНАЛ

БЛОК УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

ETACS-ECU

ДИАГНОСТИ

ЧЕСКИЙ

РАЗЪЕМ

ETACS-ECU

(ПРЕДОХРАНИТЕЛЬ     )

12

КОМБИНИРОВ

АННЫЙ

СЧЕТЧИК

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ

АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ УПРАВЛЕНИЯ

СВЕТОДИОДАМИ

ЦЕПЬ

ПРИЕМОПЕ-

РЕДАТЧИКА CAN

ЦЕПЬ

УПРАВЛЕНИЯ CAN

ЦЕПЬ

УПРАВЛЕНИЯ CAN

ЦЕПЬ

УПРАВЛЕНИЯ

CAN
