СИСТЕМА ПУСКА

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-19

СИСТЕМА ПУСКА

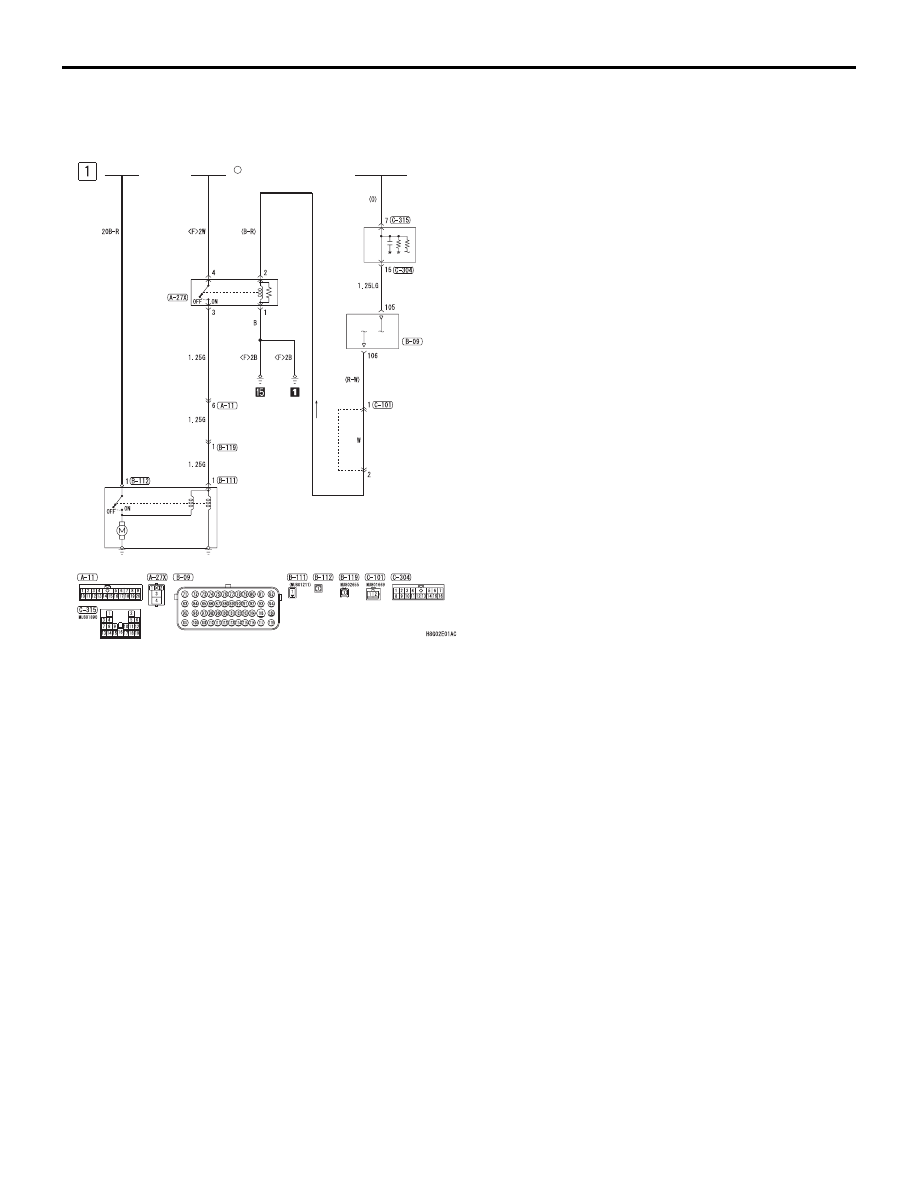

СИСТЕМА ПУСКА <МКПП>

M1901000503176

ETACS-

ECU

СТАРТЕР

БЛОК

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (ST)

24

ПЛАВКАЯ

ПЕРЕМЫЧКА

АККУМУЛЯТОР

РЕЛЕ

СТАРТЕРА

СИСТЕМА ПУСКА

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-20

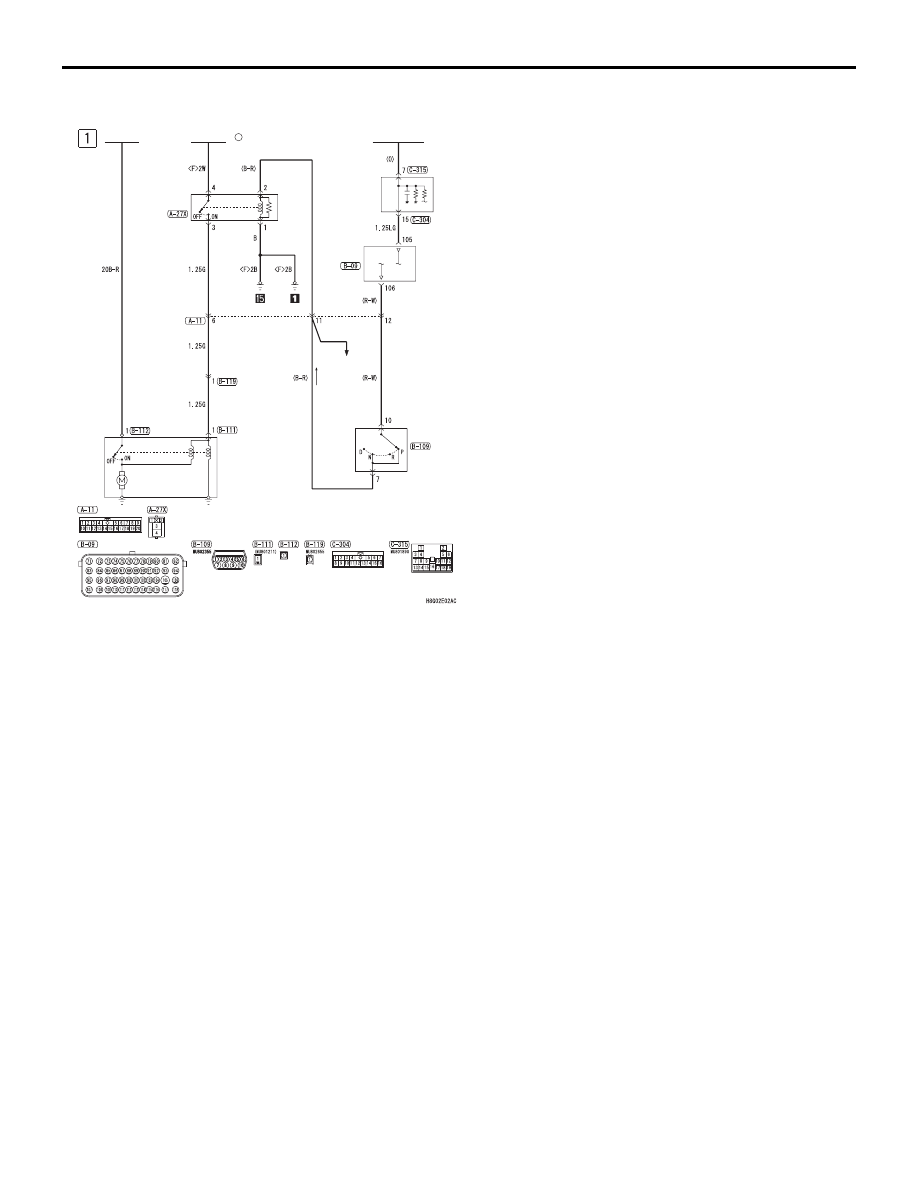

СИСТЕМА ПУСКА <ВАРИАТОР>

M1901000503187

СИСТЕМА

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый

Y: Желтый     SB: Голубой     BR: Коричневый     O: Оранжевый     GR: Серый

R: Красный     P: Розовый     V: Фиолетовый     PU: Пурпурный     SI: Серебристый

ETACS-

ECU

СТАРТЕР

ПЕРЕКЛЮЧАТЕЛЬ

БЛОКИРОВКИ

БЛОК УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (ST)

24

ПЛАВКАЯ

ПЕРЕМЫЧКА

АККУМУЛЯТОР

РЕЛЕ

СТАРТЕРА

СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-21

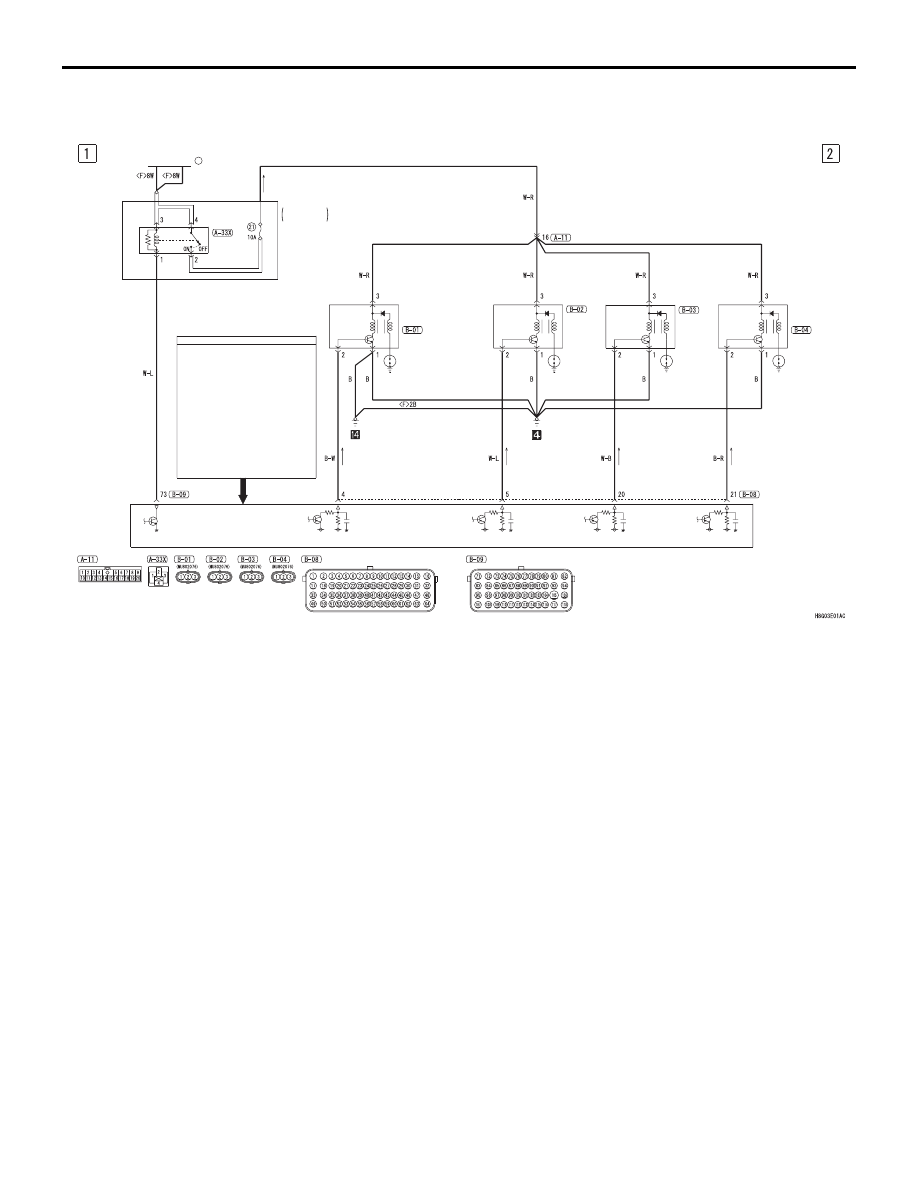

СИСТЕМА ЗАЖИГАНИЯ

M1901000603979

Цветовая кодировка проводов

B: Черный  LG: Светло-зеленый  G: Зеленый  L: Синий  W: Белый

Y: Желтый  SB: Голубой  BR: Коричневый  O: Оранжевый  GR: Серый

R: Красный  P: Розовый  V: Фиолетовый  PU: Пурпурный  SI: Серебристый

СВЕЧА

ЗАЖИГАНИЯ

СВЕЧА

ЗАЖИГАНИЯ

СВЕЧА

ЗАЖИГАНИЯ

КАТУШКА

ЗАЖИГАНИЯ

№ 1

КАТУШКА

ЗАЖИГАНИЯ

№ 4

КАТУШКА

ЗАЖИГАНИЯ

№ 3

КАТУШКА

ЗАЖИГАНИЯ

№ 2

СВЕЧА

ЗАЖИГАНИЯ

·ДАТЧИК РАСХОДА ВОЗДУХА

·ДАТЧИК УГЛА ПОВОРОТА

 КОЛЕНЧАТОГО ВАЛА

·ДАТЧИК ДЕТОНАЦИИ

·ДАТЧИК ТЕМПЕРАТУРЫ

 ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

 ДВИГАТЕЛЯ

·ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА

 ВЫПУСКНЫХ КЛАПАНОВ

·ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (ST)

·ДАТЧИК ТЕМПЕРАТУРЫ

 ВСАСЫВАЕМОГО ВОЗДУХА

·ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА

 ВПУСКНЫХ КЛАПАНОВ

·ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ

 В КОЛЛЕКТОРЕ

·ДАТЧИК ПОЛОЖЕНИЯ

 ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ВХОДНОЙ СИГНАЛ

БЛОК

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

РЕЛЕ

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

МОТОРНЫЙ

ОТСЕК

БЛОК РЕЛЕ

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

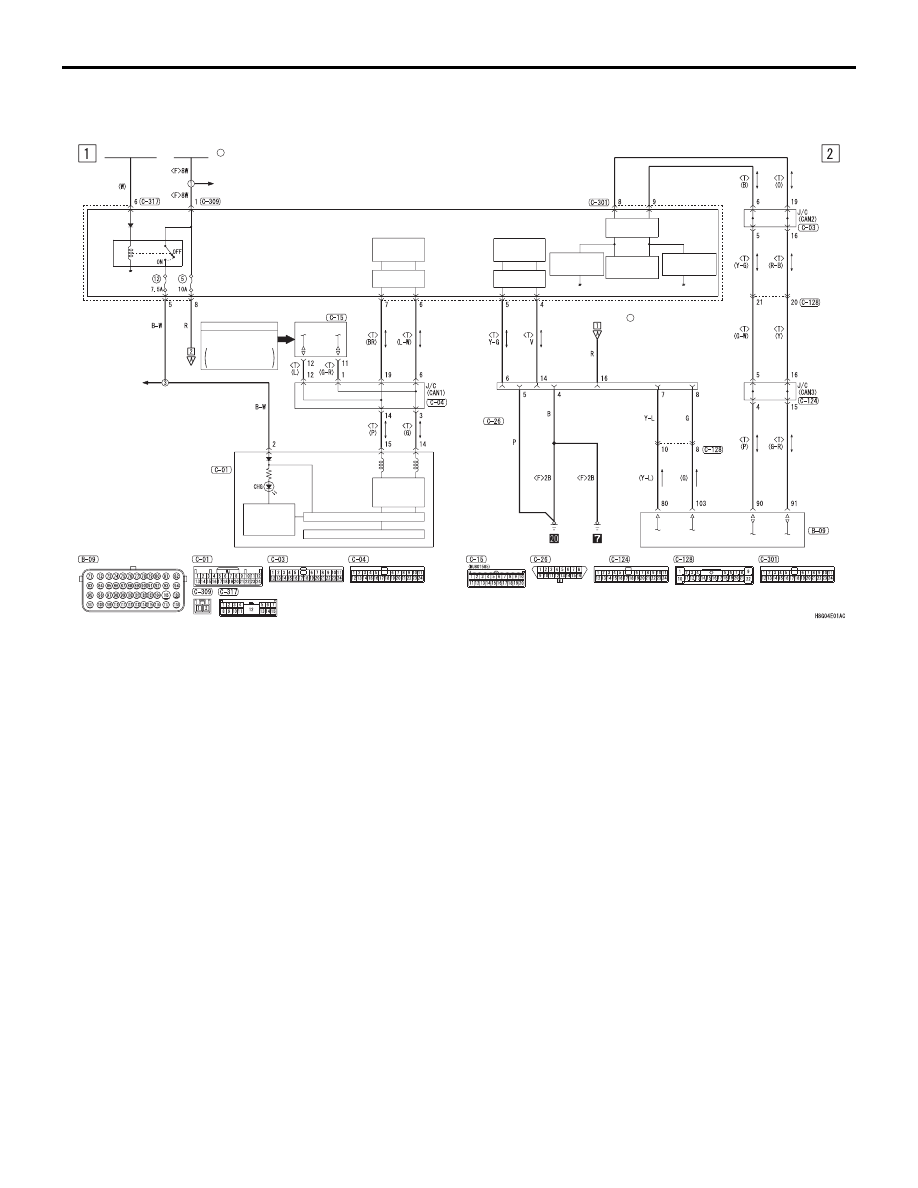

СИСТЕМА ЗАРЯДКИ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-22

СИСТЕМА ЗАРЯДКИ

M1901000703125

ПЕРЕКЛЮЧАТЕЛЬ

КОНДИЦИОНЕРА

ПАНЕЛЬ

УПРАВЛЕНИЯ

КОНДИЦИОНЕРОМ

ВХОДНОЙ СИГНАЛ

Блок управления

кондиционером

·ABS

·ABS И ASC

·AFS

·КОНДИЦИОНЕР

·ЦЕНТРАЛЬНЫЙ ЗАМОК

 <АВТОМОБИЛИ С СИСТЕМОЙ

 ДОСТУПА БЕЗ КЛЮЧА>

·ПЕРЕДНИЕ

 ПРОТИВОТУМАННЫЕ ФАРЫ

·ФАРА

·СИСТЕМА АВТОКОРРЕКЦИИ

 ПОЛОЖЕНИЯ ФАР

·ОМЫВАТЕЛЬ ФАРЫ

·ПОДОГРЕВ НАРУЖНЫХ ЗЕРКАЛ

·ПОДОГРЕВ СИДЕНЬЯ

·ИММОБИЛАЙЗЕР

·ВАРИАТОР INVECS-III

·KOS

·ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

·ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

·ОБОГРЕВ ЗАДНЕГО СТЕКЛА

·СИСТЕМА ПОМОЩИ ПРИ ДВИЖЕНИИ

 ЗАДНИМ ХОДОМ

·ОСВЕЩЕНИЕ САЛОНА, ПЛАФОН БАГАЖНОГО

 ОТДЕЛЕНИЯ И ПОДСВЕТКА ЗАМКА

 ЗАЖИГАНИЯ

·СИГНАЛИЗАТОР РЕМНЯ БЕЗОПАСНОСТИ

·МЕХАНИЗМ БЛОКИРОВКИ

 ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

·SRS

·ЛЮК КРЫШИ

·ЗАДНИЕ ГАБАРИТНЫЕ

 ФОНАРИ, ОСНОВНЫЕ ГАБАРИТНЫЕ

 ФОНАРИ, ПОДСВЕТКА НОМЕРНОГО ЗНАКА

 И ЗУММЕР СИСТЕМЫ КОНТРОЛЯ

 ОСВЕЩЕНИЯ

·ПЕРЕКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ

 КРЫШКИ БАГАЖНИКА

·УКАЗАТЕЛИ ПОВОРОТА И ЛАМПЫ

 АВАРИЙНОЙ СИГНАЛИЗАЦИИ

·СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ

 ВЕТРОВОГО СТЕКЛА

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

БЛОК

УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ

СМ.

СИСТЕМА

ЭНЕРГОРАСПРЕДЕЛЕНИЯ

ETACS-ECU

5

(ПРЕДОХРАНИТЕЛЬ     )

ПЕРЕДНЯЯ ЧАСТЬ

ДИАГНО-

СТИЧЕСКИЙ

РАЗЪЕМ

ЦЕПЬ

АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ

АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ЖКД (CHG)

ЦП

ЦЕПЬ

ПРИЕМОПЕ-

РЕДАТЧИКА

CAN

ЦЕПЬ

УПРАВЛЕНИЯ

СВЕТОДИО-

ДАМИ

КОМБИНИРОВАННЫЙ

СЧЕТЧИК

РЕЛЕ

IG1

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (IG1)

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

ETACS-ECU
