ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-61

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Поиск и устранение неисправностей,
относящихся к двигателю
Проверьте двигатель на предмет неисправностей.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Выполните поиск и устранение
неисправностей, относящихся
к двигателю.

ШАГ 2. Выполнение stall-теста
гидротрансформатора
См.

Стр.23A-80

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ (обороты, при которых глохнет двигатель,
низкие.) :

Замените гидротрансформатор.

НЕТ (обороты, при которых глохнет двигатель,
высокие.) :

Переход к Шагу 3.

ШАГ 3. Выполните повторную проверку
системы.
Замените ECU вариатора, затем проверьте
наличие признаков неисправностей повторно.

Q: Неисправность проявляется снова?

ДА :

Заменить вариатор в сборе.

НЕТ :

Осмотр завершен.

ШАГ 4. Проверка давления муфты переднего
хода
Выполните «проверку гидравлики»
(см.

Стр.23A-81

).

Q: Результаты проверки в норме?

ДА :

Замените муфту переднего хода.

НЕТ :

Заменить узел блока клапанов.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-62

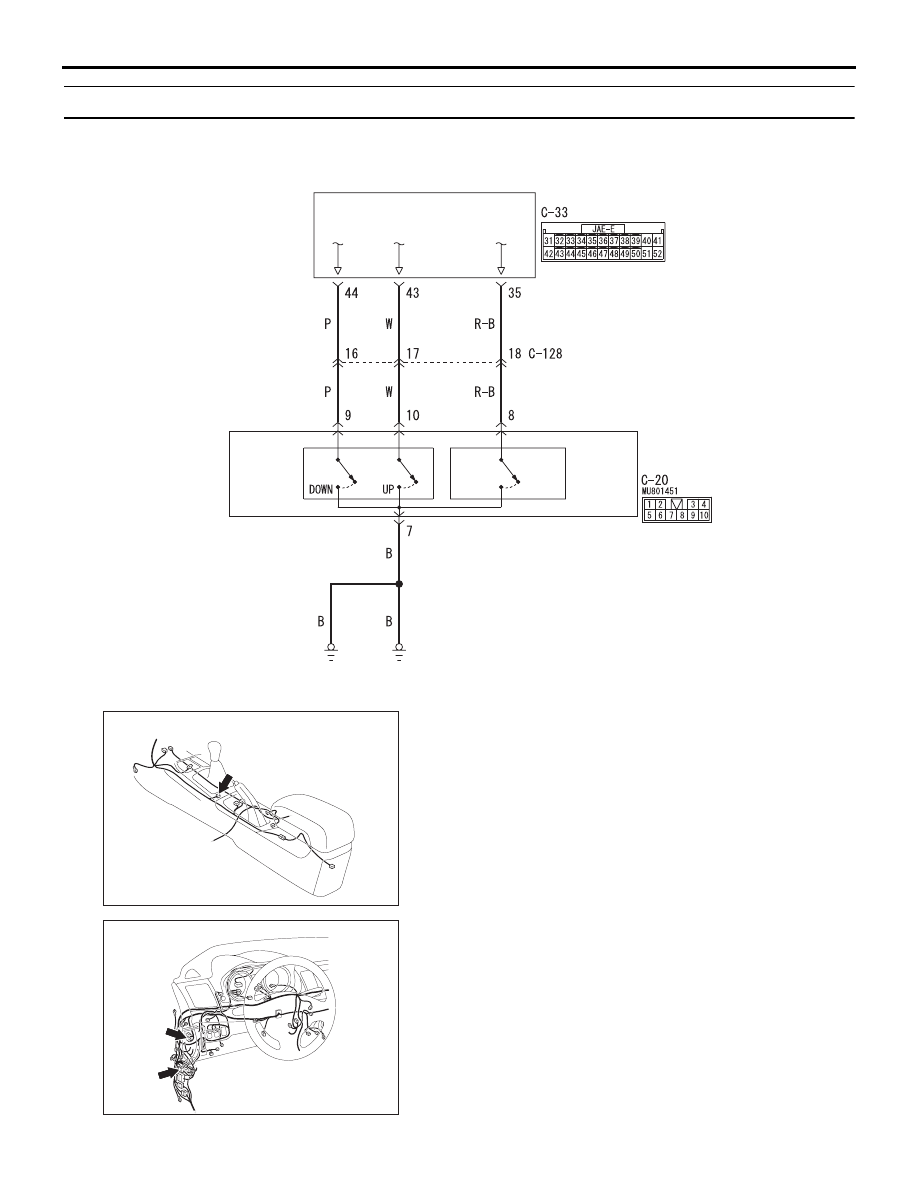

Процедура выявления 5: Невозможно переключить передачи в спортивном режиме.

РЕЖИМ

АВТО

СПОР-

ТИВНЫЙ

РЕЖИМ

ПЕРЕКЛЮ-

ЧАТЕЛЬ

ПЕРЕДАЧ

СЕЛЕКТОР

ДИАПАЗОНОВ

В СБОРЕ

ECU вариатора

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый

G: Зеленый     L: Синий

W: Белый     Y: Желтый

SB: Голубой     BR: Коричневый

O: Оранжевый     GR: Серый

R: Красный     P: Розовый

V: Фиолетовый     PU: Пурпурный

AB

Цепь переключателя передач в сборе

AC612847

AK

Разъем: C-20

AC612707

C-33

C-128

EB

Разъемы: C-33, C-128

AC612705

ПРИЗНАКИ НЕИСПРАВНОСТИ

Невозможно переключить передачу даже при
перемещении селектора диапазонов в положение
+ или

− в спортивном режиме.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Поврежден жгут электропроводки или разъемы

• Неисправность ECU вариатора

• Неисправность селектора диапазонов в сборе

(вышел из строя переключатель передач
в сборе)

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-63

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Перечень данных M.U.T.-III

• Пункт 52: Переключатель выбора передачи

(повышение)

• Пункт 53: Переключатель выбора передачи

(понижение) (см. Справочную таблицу
сервисных данных

Стр.23A-65

.)

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверка узла переключателя передач
в сборе
См.

Стр.23A-89

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Замените селектор диапазонов в сборе.

ШАГ 3. Проверьте следующий разъем:

• C-20 разъем селектора диапазонов в сборе

• C-33 Разъем ECU вариатора

• C-128 промежуточный разъем

Проверьте клеммы на предмет ненадлежащего
контакта и внутреннего короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтируйте соответствующий
разъем.

ШАГ 4. Проверьте на предмет разрыва цепи
и короткого замыкания на «массу» в жгуте
проводов между разъемом селектора
диапазонов в сборе и разъемом ECU
вариатора.

• Между разъемом C-20 селектора диапазонов

в сборе (клемма № 7) и «массой»

• Между разъемом C-20 вариатора в сборе

(клемма № 8) и разъемом C-33 ECU
вариатора (клемма № 35)

• Между разъемом C-20 вариатора в сборе

(клемма № 9) и разъемом C-33 ECU
вариатора (клемма № 44)

• Между разъемом C-20 вариатора в сборе

(клемма № 10) и разъемом C-33 ECU
вариатора (клемма № 43)

• Между разъемом C-20 селектора диапазонов

в сборе (клемма № 8) и «массой»

• Между разъемом C-20 селектора диапазонов

в сборе (клемма № 9) и «массой»

• Между разъемом C-20 селектора диапазонов

в сборе (клемма № 10) и «массой»

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 5. Выполните повторную проверку
системы.

Q: Неисправность проявляется снова?

ДА :

Замените ECU вариатора.

НЕТ :

Перемежающаяся неисправность

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-64

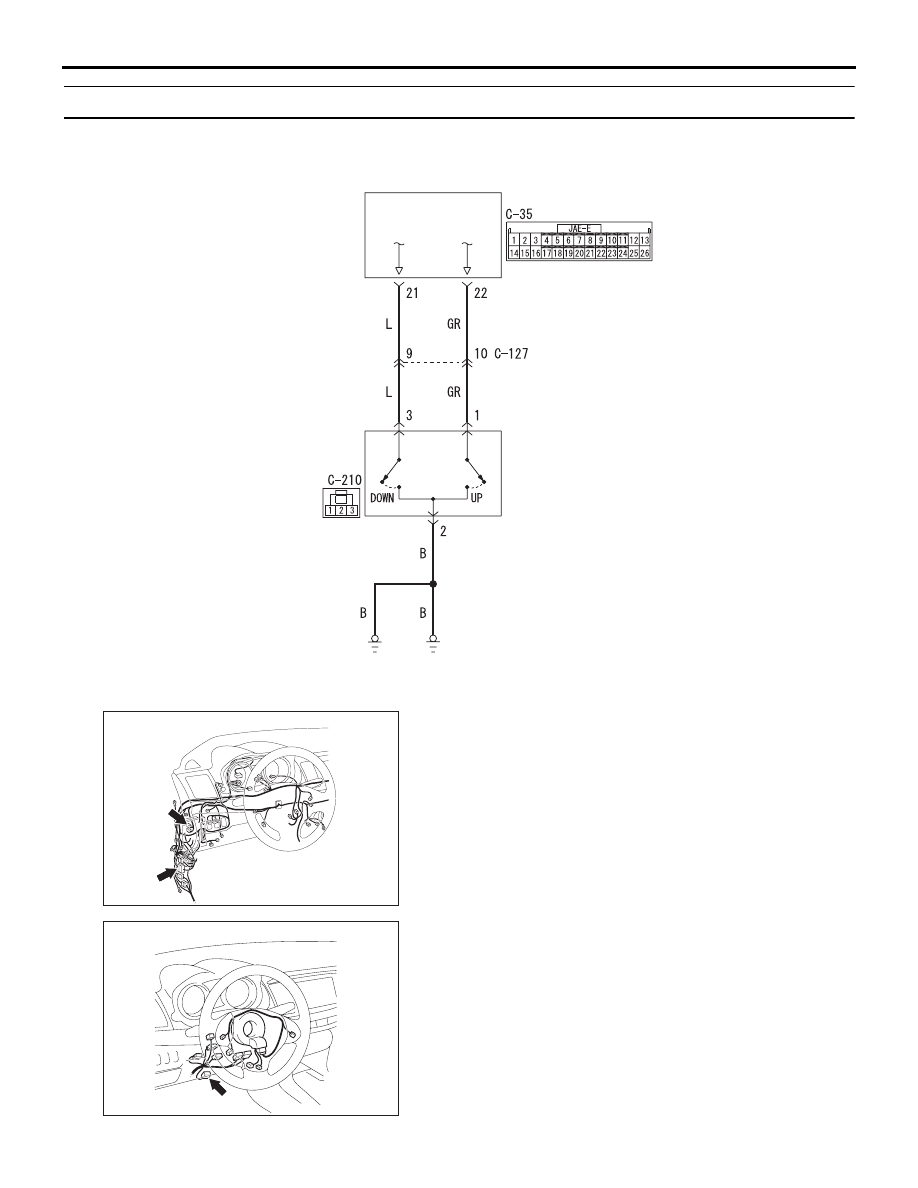

Процедура выявления 6: Невозможно переключить передачи лопаточным переключателем.

ЛОПАТОЧНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

ПЕРЕДАЧ

ECU вариатора

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый

G: Зеленый     L: Синий

W: Белый     Y: Желтый

SB: Голубой     BR: Коричневый

O: Оранжевый     GR: Серый

R: Красный     P: Розовый

V: Фиолетовый     PU: Пурпурный

AB

Цепь лопаточных переключателей передач

AC612846

C-127 (BR)

C-35

EA

Разъемы: C-35, C-127

AC612705

AM

Разъем: C-210

AC612708

ПРИЗНАКИ НЕИСПРАВНОСТИ

При нажатии на лопаточный переключатель не
происходит переключения передачи в коробке
передач.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность лопаточного переключателя

передач

• Поврежден жгут электропроводки или разъемы

• Неисправность ECU вариатора
