Mitsubishi Lancer X. Руководство - часть 520





ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-21

ШАГ 6. Проверьте на предмет разрыва цепи
или короткого замыкания на «массу» в жгуте
проводов между разъемом ETACS-ECU
и соединителем (4)
Между разъемом C-312 ETACS-ECU со стороны
жгута проводов (клемма № 16) и соединителем
C-30 (4) (клемма № 10)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 7. Повторная проверка признаков
неисправности после сброса
диагностического кода

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Заменить ETACS-ECU и перейти к Шагу
8.

ШАГ 8. Повторная проверка признаков
неисправности после сброса
диагностического кода

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Замените ECU вариатора.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-22

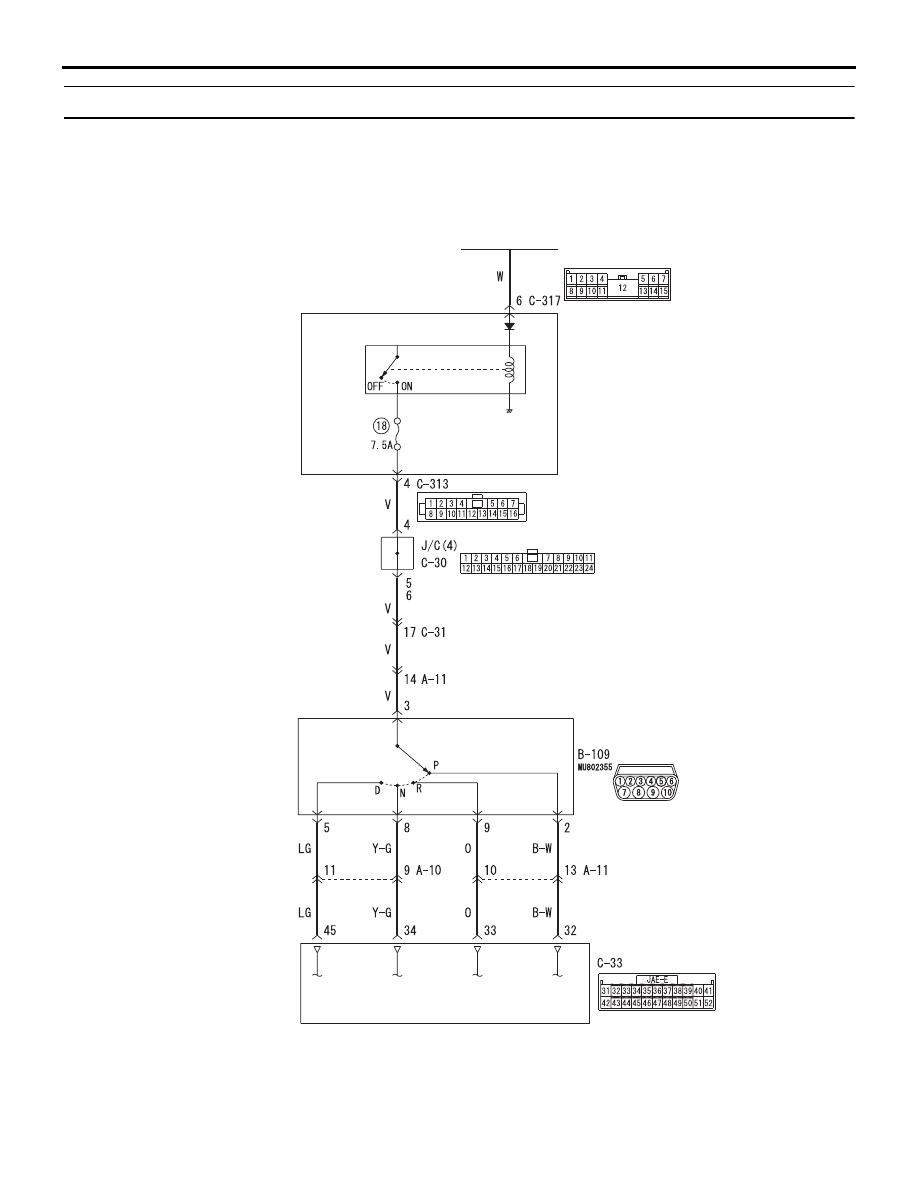

Код № P0705: Неисправность переключателя блокировки

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (IG1)

РЕЛЕ

IG1

ПЕРЕКЛЮЧАТЕЛЬ

БЛОКИРОВКИ

ECU вариатора

ETACS-блок управления

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый     PU: Пурпурный

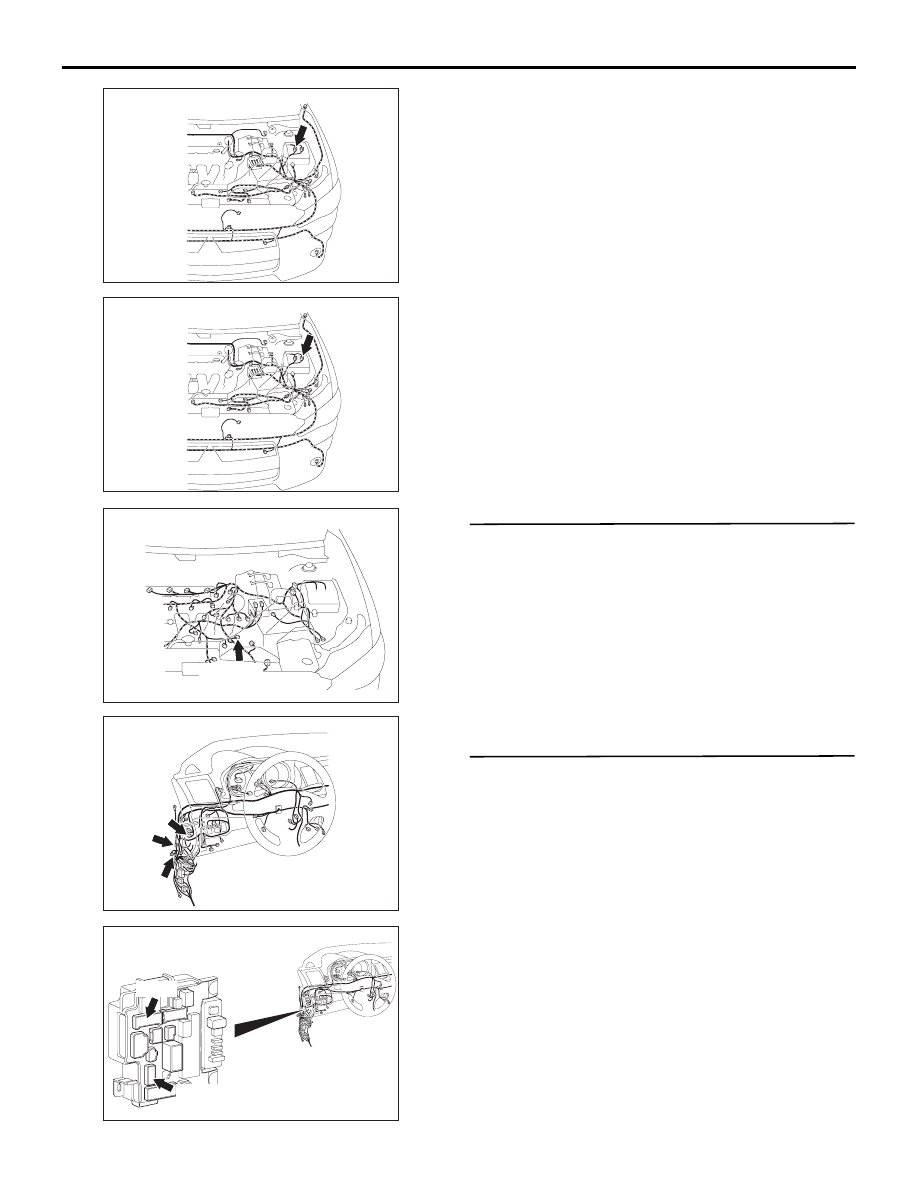

AC

Цепь выключателя блокировки

AC612841

Разъем: A-10

AD

AC612690

Разъем: A-11

AE

AC612690

B-109 (B)

Разъем: B-109

AE

AC612699

C-33

C-30

C-31

DX

Разъемы: C-30, C-31, C-33

AC612705

ETACS-ECU

C-317

C-313 (BR)

BW

Разъемы: C-313, C-317

AC612709

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-23

ФУНКЦИИ ДИАГНОСТИКИ

ECU вариатора контролирует поступление
сигнала от переключателя блокировки
и определяет наличие/отсутствие входного
сигнала, отклоняющегося от нормы.

КРИТЕРИИ ОЦЕНКИ

• Не определяет входной сигнал переключателя

блокировки в течение двух секунд.

• ECU вариатора выявляет множественные

входные сигналы от переключателя
блокировки в течение пяти секунд.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя блокировки

• Неправильная регулировка троса управления

коробкой передач

• Поврежден жгут электропроводки или разъемы

• Неисправность ECU вариатора

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Перечень данных M.U.T.-III
Пункт 49: Переключатель блокировки
Проверьте, что сервисные данные изменяются
при переключении селектора во все диапазоны.

НОРМА: Сервисные данные изменяются
в соответствии с работой селектора
диапазонов.

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверьте следующий разъем:

• B-109 Разъем переключателя блокировки

• C-33 Разъем ECU вариатора

Проверьте клеммы на предмет ненадлежащего
контакта и внутреннего короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать неисправный разъем.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВАРИАТОР

23A-24

ШАГ 3. Проверьте на предмет разрыва цепи
в жгуте проводов между разъемом
ETACS-ECU и разъемом переключателя
блокировки
Между разъемом C-313 ETACS-ECU (клемма
№ 4) и разъемом B-109 переключателя
блокировки (клемма № 3)
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте промежуточные разъемы
C-31 и A-11, при необходимости
отремонтируйте.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 4. Проверьте на предмет разрыва цепи
в жгуте проводов между разъемом
переключателя блокировки и разъемом ECU
вариатора.

• Между разъемом B-109 переключателя

блокировки (клемма № 2) и разъемом C-33
ECU вариатора (клемма № 32)

• Между разъемом B-109 переключателя

блокировки (клемма № 5) и разъемом C-33
ECU вариатора (клемма № 45)

• Между разъемом B-109 переключателя

блокировки (клемма № 8) и разъемом C-33
ECU вариатора (клемма № 34)

• Между разъемом B-109 переключателя

блокировки (клемма № 9) и разъемом C-33
ECU вариатора (клемма № 33)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 5. Регулировка переключателя
блокировки и троса управления
См.

Стр.23A-76

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Отрегулируйте переключатель
блокировки и трос управления.

ШАГ 6. Проверка целостности цепи
переключателя блокировки
См.

Стр.23A-76

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Заменить переключатель ингибитора.

ШАГ 7. Повторная проверка признаков
неисправности после сброса
диагностического кода

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность

НЕТ :

Замените ECU вариатора.
