УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-217

ОСТОРОЖНО

Когда разъем отсоединен, два контакта
разъема модуля подушки безопасности
автоматически замыкаются для
предотвращения непреднамеренного
срабатывания в результате воздействия
статического электричества или иных
факторов. Однако на случай
самопроизвольного срабатывания модуль
подушки безопасности следует хранить на
плоской поверхности, при этом
раскрывающаяся сторона должна быть
обращена вверх. Запрещается ставить на него
какие-либо предметы.
2. Снимите модуль шторки безопасности

(см.

Стр.52B-194

3. С помощью резака или аналогичного

инструмента отрежьте нагнетатель от подушки
безопасности, как показано на рисунке.

4. Подсоедините провода активации длиной 6 м

ПРИМЕЧАНИЕ: Это предотвращает
непреднамеренное срабатывание
нагнетателя в результате воздействия
статического электричества или иных
факторов.

5. Проведите толстый провод через кронштейн

нагнетателя и подсоедините его к старой
покрышке с диском.

6. Подсоедините жгут проводов адаптера

к разъему нагнетателя.

7. Положите покрышку, к которой прикреплен

нагнетатель, на две покрышки. Затем
положите 1 или несколько старых покрышек
без дисков на сложенные покрышки, после
чего свяжите и зафиксируйте все покрышки
веревкой. (4 позиции)

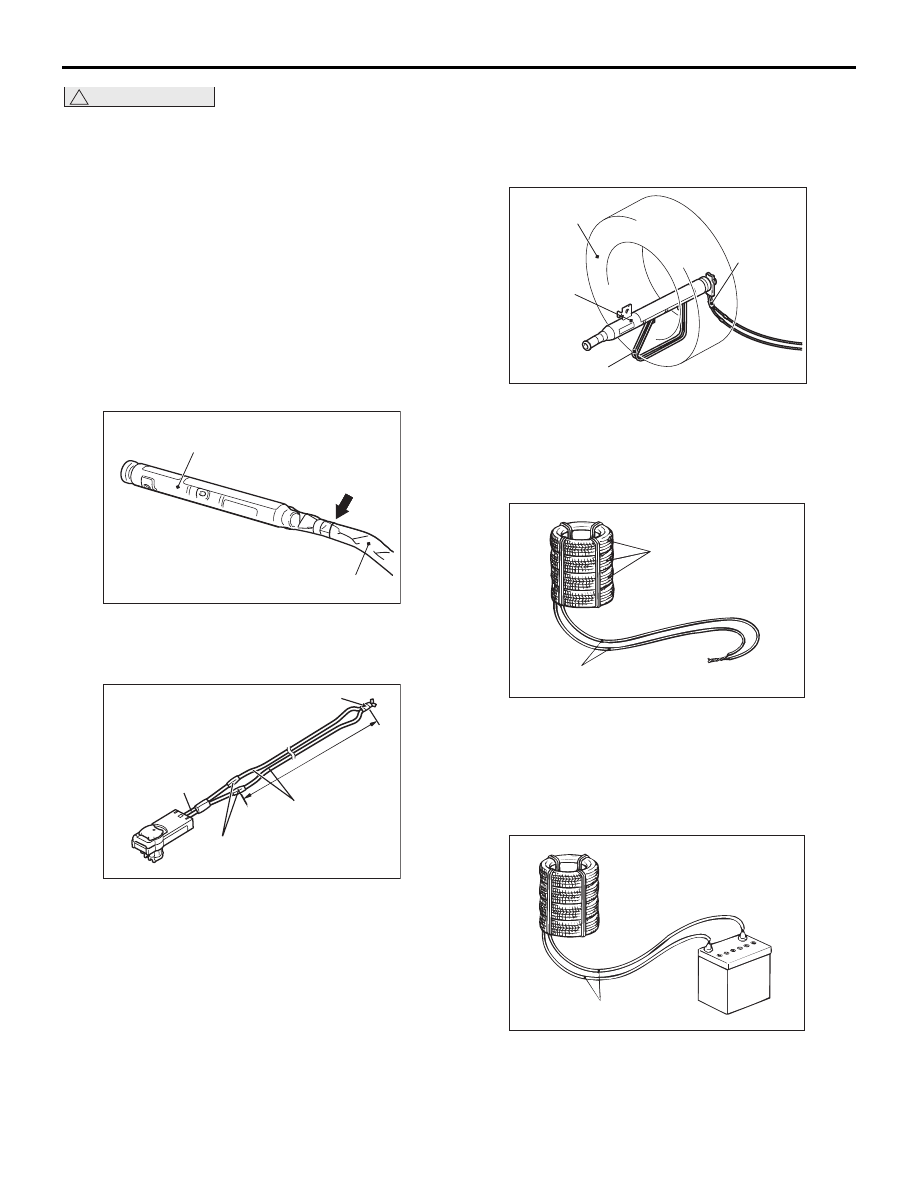

Подушка безопасности

Нагнетатель

C30353

6 м или более

Изолента

Провода

активации

Соединение

MB991885

AC103480

Старая

покрышка

без диска

Провод

Нагнетатель

MB991885

AC303641

Провода активации

Старые покрышки

без дисков

ACX00611

Провода активации

ACX01315

УТИЛИЗАЦИЯ ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-218

ОСТОРОЖНО

• Перед активацией убедитесь в том, что

рядом с нагнетателем никого нет.

• Сразу после активации нагнетателя он

сильно нагревается. Поэтому, прежде чем
продолжить работу, дайте нагнетателю
остыть в течение 30 минут или более.

• Если нагнетатор не активируется,

проконсультируйтесь у Вашего дилера.

8. Отсоедините провод активации как можно

дальше от нагнетателя. Затем подсоедините
провода к снятой аккумуляторной батарее,
чтобы активировать нагнетатель.

9. Утилизацию активированного нагнетателя

следует проводить в соответствии
с процедурой утилизации (см.

Стр.52B-218

УТИЛИЗАЦИЯ МОДУЛЯ
РАСКРЫВШЕЙСЯ ПОДУШКИ
БЕЗОПАСНОСТИ

После активации модуль подушки безопасности
и преднатяжитель ремня безопасности
необходимо утилизировать так же, как другие
детали, в соответствии с местными правилами
и/или законами. При утилизации подушки
безопасности и преднатяжителя ремня
безопасности необходимо соблюдать следующие
правила:

1. Сразу после раскрытия подушек безопасности

нагнетатель сильно нагревается. Поэтому,
прежде чем продолжить работу, дайте
нагнетателю остыть в течение 30 минут или
более.

2. Не допускайте попадания воды или масла на

модуль сработавшей подушки безопасности.

3. Модуль сработавшей подушки безопасности

может выделять вещества, раздражающие
глаза и кожу. Поэтому при обращении
с модулем надевайте перчатки и защитные
очки. Если вещество попало в глаза или на
кожу, промойте большим количеством воды.

4. Уложите модуль подушки безопасности

в прочный пластиковый пакет и герметично
закройте его для утилизации.

5. По завершении работы обязательно вымойте

руки водой.

УТИЛИЗАЦИЯ ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ

БЕЗОПАСНОСТИ

M1524004400205

При утилизации ремня безопасности
с преднатяжителем или автомобиля,
оборудованного ремнями безопасности
с преднатяжителем, необходимо заранее
активировать преднатяжитель в соответствии
с приведенной ниже сервисной процедурой.

УТИЛИЗАЦИЯ ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-219

УТИЛИЗАЦИЯ НЕАКТИВИРОВАННОГО
РЕМНЯ БЕЗОПАСНОСТИ С
ПРЕДНАТЯЖИТЕЛЕМ

ОСТОРОЖНО

• Если автомобиль предназначен для

утилизации, необходимо активировать
преднатяжители внутри автомобиля.

• При замене ремня безопасности

с преднатяжителем следует активировать
старый преднатяжитель за пределами
автомобиля.

• Поскольку при активации преднатяжителя

образуется большое количество дыма,
следует по возможности активировать их
за пределами жилых зон. Также
запрещается выполнять данную операцию
вблизи детекторов дыма.

• Поскольку при активации преднатяжителя

раздается громкий хлопок, следует по
возможности активировать их за
пределами жилых зон. Если поблизости
находятся люди, предупредите их о
возможном шуме.

• Персонал, выполняющий данные

процедуры, или люди, находящиеся
в непосредственной близости, должны
надеть соответствующие средства защиты
слуха.

АКТИВАЦИЯ В САЛОНЕ АВТОМОБИЛЯ

1. Установите автомобиль в изолированном

месте с ровной поверхностью.

ОСТОРОЖНО

Прежде чем приступить к работе, отсоедините
провод аккумуляторной батареи и подождите
60 секунд или больше. (См. пункт 5

Стр.52B-7

Меры предосторожности).
2. Отсоедините (

−) и (+) клеммы провода

аккумуляторной батареи, затем снимите
аккумулятор с автомобиля.

3. Снимите нижнюю панель облицовки средней

стойки (см. ГРУППА 52A

− Облицовка салона

Стр.52A-11

4. Для высвобождения кнопки фиксатора

разъёма жгута проводов используйте плоскую
отвёртку. Высвободив фиксатор, отсоедините
разъём.
ПРИМЕЧАНИЕ: При отсоединении разъема со
стороны жгута проводов от
преднатяжителя два контакта разъема
преднатяжителя автоматически
замыкаются. Это предотвращает
непреднамеренное срабатывание
преднатяжителя в результате воздействия
статического электричества или иных
факторов.

5. Подсоедините провода активации длиной 6 м

или более к каждому из двух жгутов проводки
специального инструмента жгута проводов
адаптера (MB991885) и оберните места
соединения изоляционной лентой. Другие
концы проводов изоляции должны быть
соединены друг с другом (замкнуты).
ПРИМЕЧАНИЕ: Это предотвращает
непреднамеренное срабатывание
преднатяжителя в результате воздействия
статического электричества или иных
факторов.

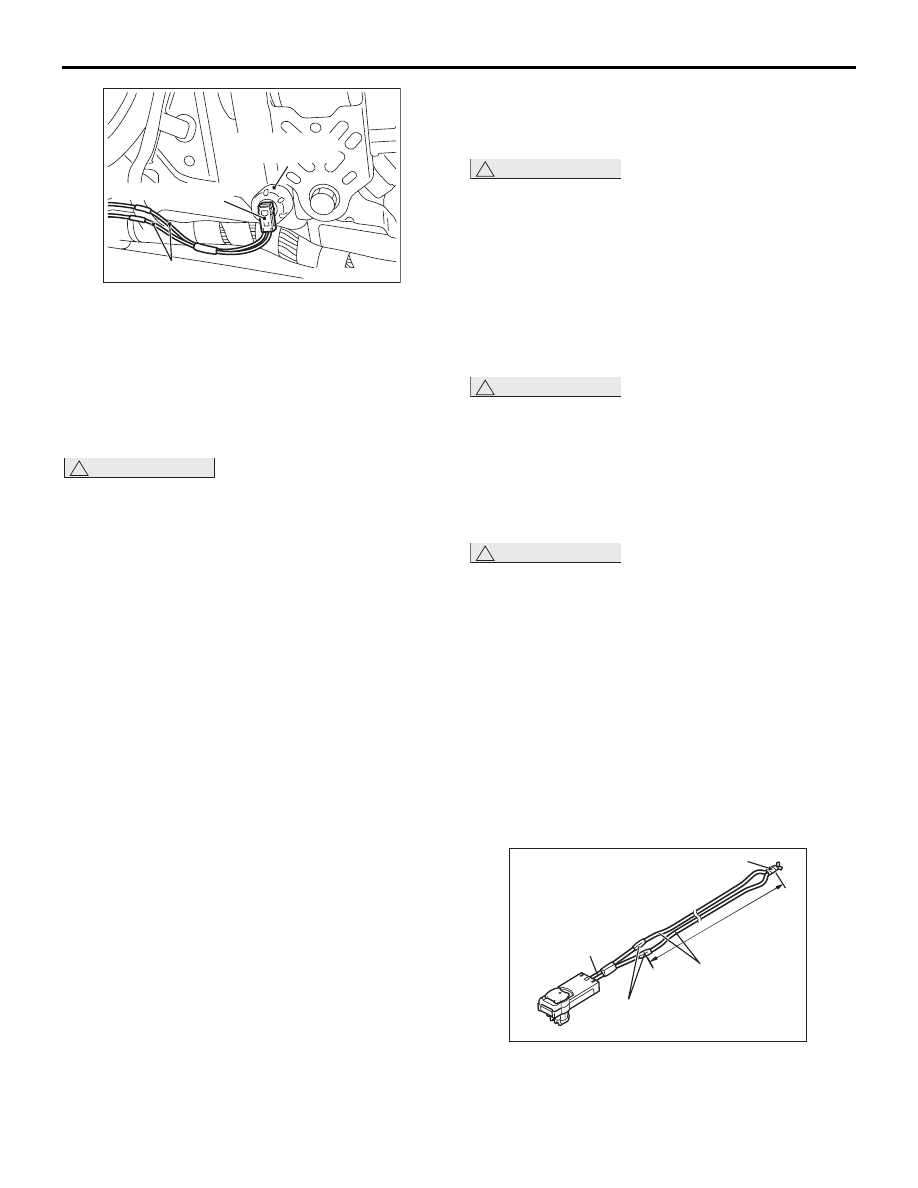

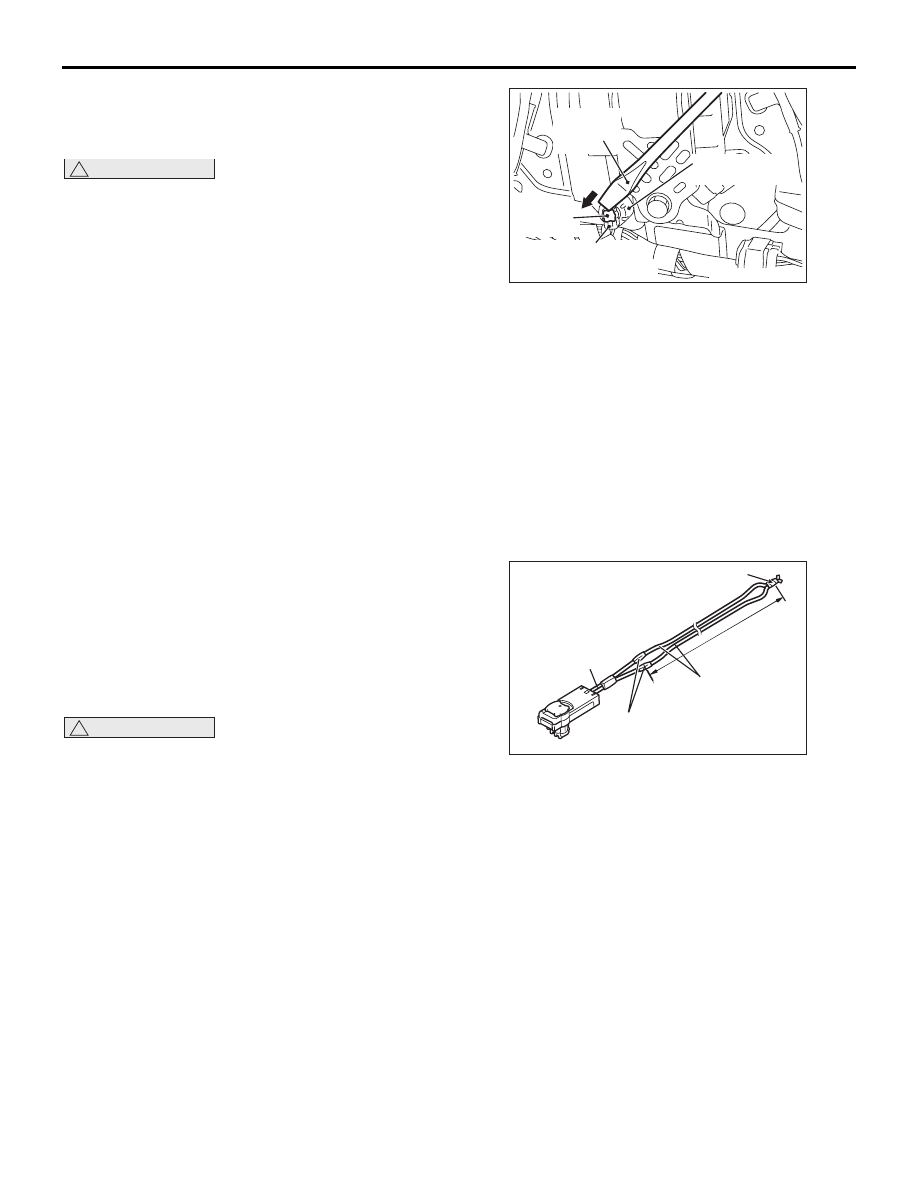

Разъем

преднатяжителя

Разъем со стороны

жгута проводов (2-

контактный, черный)

Ответка

с плоским

жалом

Кнопка

запирания

AC608959

6 м или более

Изолента

Провода

активации

Соединение

MB991885

AC103480

УТИЛИЗАЦИЯ ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-220

6. Подсоедините жгут проводов адаптера

(MB991885) к 2-контактному разъему
преднатяжителя, затем выведите провод
активации за пределы салона автомобиля.

7. Чтобы максимально понизить уровень шума

при срабатывании подушек безопасности
полностью закройте окна всех дверей,
закройте двери.

ОСТОРОЖНО

• Перед активацией убедитесь в том, что

в салоне автомобиля и рядом с ним никого
нет.

• Сразу после срабатывания

преднатяжителя нагнетатель сильно
нагревается. Поэтому, прежде чем
продолжить работу, дайте нагнетателю
остыть в течение 30 минут или более.

• Если преднатяжитель ремня безопасности

не срабатывает, проконсультируйтесь у
Вашего дилера.

8. Отсоедините провод активации как можно

дальше от автомобиля. Затем подсоедините
провода к снятой аккумуляторной батарее,
чтобы активировать преднатяжитель.

9. Утилизацию сработавшего преднатяжителя

следует проводить в соответствии
с процедурой утилизации (см.

Стр.52B-221

АКТИВАЦИЯ ПРЕДНАТЯЖИТЕЛЯ
РЕМНЯ БЕЗОПАСНОСТИ ВНЕ
АВТОМОБИЛЯ

ОСТОРОЖНО

• Преднатяжитель ремня безопасности

следует активировать в открытом месте,
на ровной поверхности, на расстоянии 6 м
или более от людей и препятствий.

• Если преднатяжитель активируется под

открытым небом, запрещается проводить
активацию при сильном ветре. Даже при
слабом ветре следует выполнять
зажигание с наветреной стороны
преднатяжителя ремня безопасности.

ОСТОРОЖНО

Стр.52B-7

Меры предосторожности).
1. Отсоедините (

−) и (+) клеммы провода

аккумуляторной батареи, затем снимите
аккумулятор с автомобиля.

ОСТОРОЖНО

Когда разъем отсоединен, два контакта
разъема преднатяжителя автоматически
замыкаются для предотвращения
непреднамеренного срабатывания
в результате воздействия статического
электричества или иных факторов. Однако на
случай самопроизвольного срабатывания
преднатяжитель следует хранить на плоской
поверхности, при этом раскрывающаяся
сторона должна быть обращена вверх.
Запрещается ставить на него какие-либо
предметы.
2. Снимите ремень безопасности

с преднатяжителем (см.

Стр.52B-199

Разъем

преднатяжителя

MB991885

AC609058

Провод активации

6 м или более

Изолента

Провода

активации

Соединение

MB991885

AC103480
