ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-17

• Сигнализатор отключения подушки

безопасности пассажира загорается при
переводе выключателя зажигания в положение
«ON» и гаснет примерно через 6-8 сек. при
отсутствии неисправности системы SRS.

АНАЛИЗ НЕИСПРАВНОСТИ

При обнаружении разрыва цепи жгута проводов
между сигнализатором отключения подушки
безопасности пассажира и SRS-ECU будет
зарегистрирован диагностический код.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждены жгуты проводов или разъемы

• Неисправность SRS-ECU

• Неисправность центральной панели приборов

(сигнализатор отключения подушки
безопасности пассажира)

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III.
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Проверьте факт сброса кода
неисправности.
(1) Присоединить отрицательную клемму

аккумулятора.

(2) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(3) Отсоедините отрицательную клемму

аккумулятора.

Q: Выдается ли код диагностики № B1206?

ДА :

Переход к Шагу 3.

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

ШАГ 3. Проверьте центральную приборную
панель.
(1) Эта проверка необходима для подтверждения

нормальной работы центральной панели
приборов.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Замените центральную панель приборов
(См. ГРУППА 52A

− Центральная панель

приборов

Стр.52A-7

).

ШАГ 4. Измерение сопротивления на клемме
№ 18 разъема C-122 SRS-ECU и клемме № 11
разъема C-10 центральной панели приборов.
(1) Отсоедините разъем C-122 SRS-ECU.

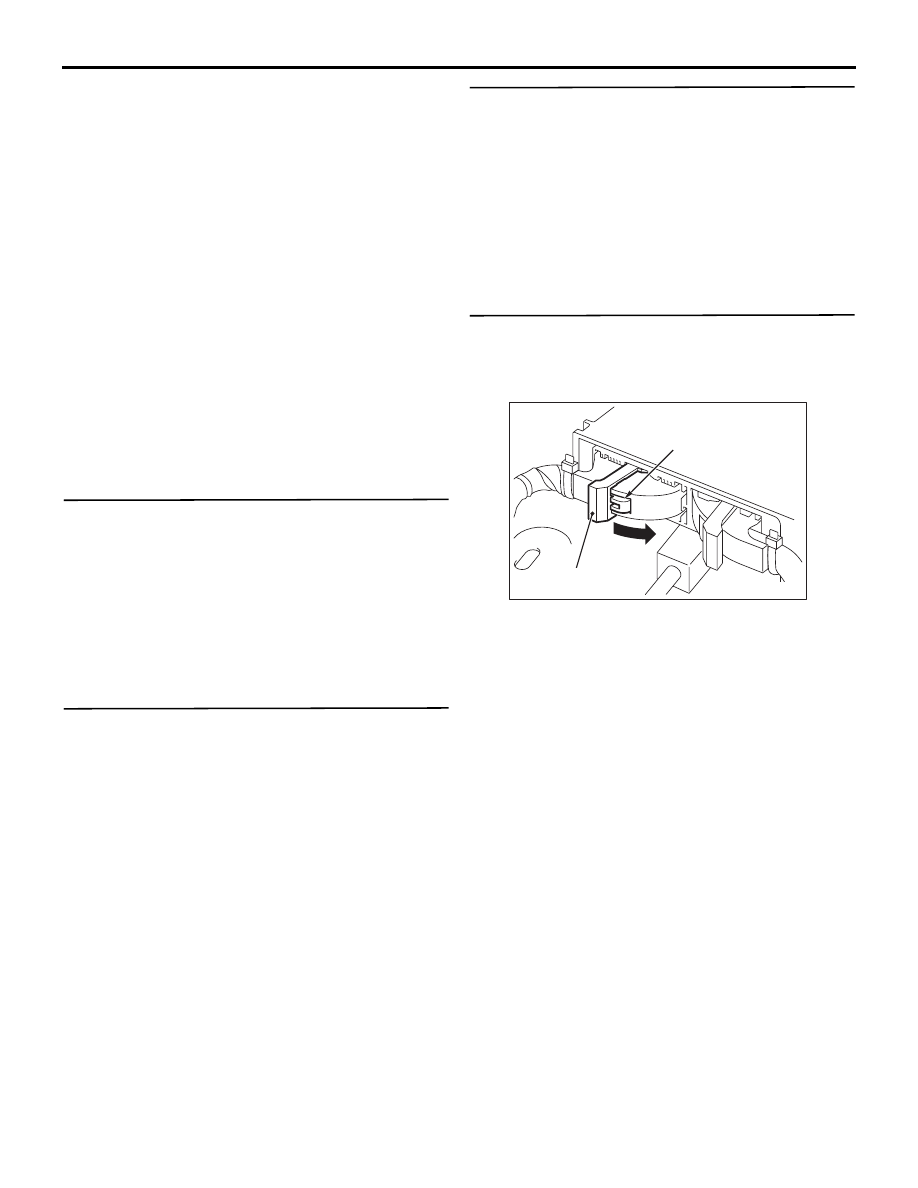

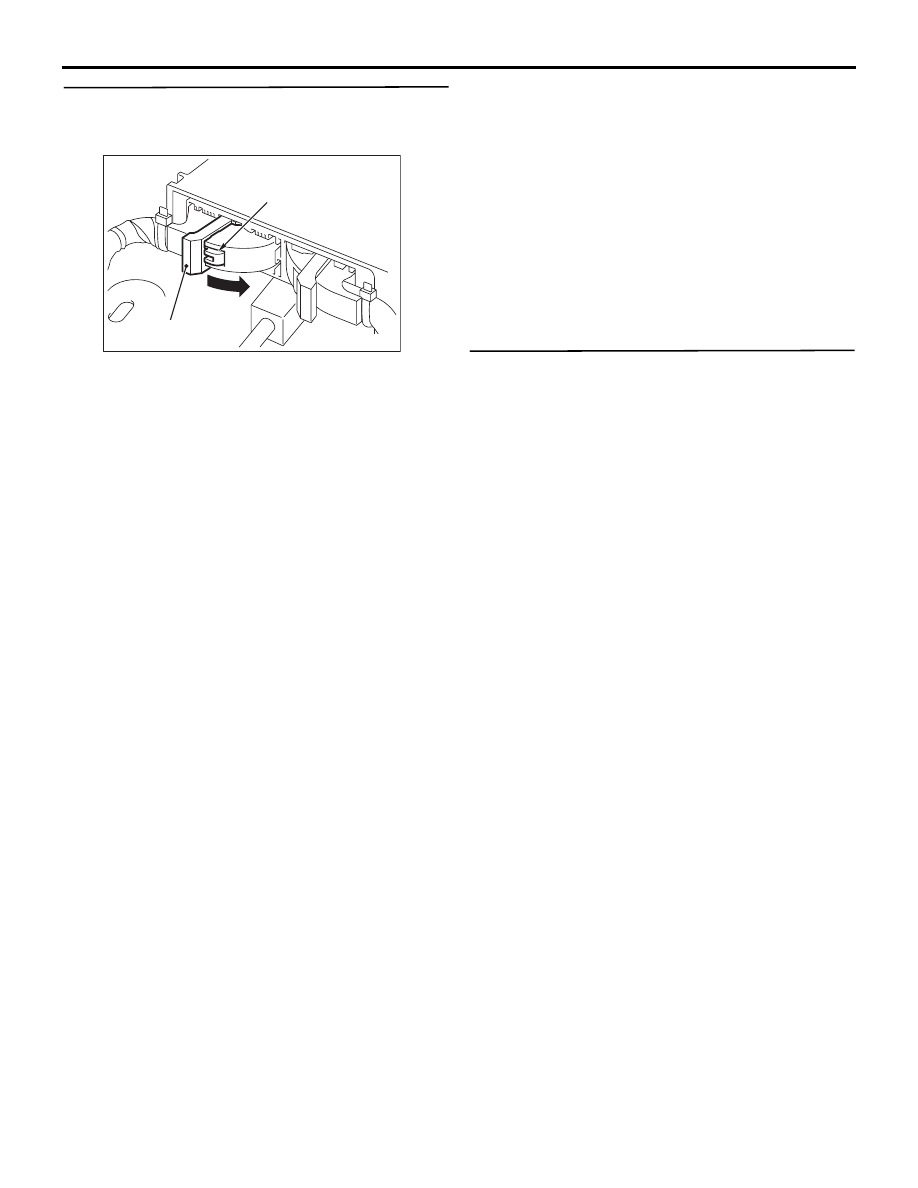

(2) Нажав в точке «А» (см. рис.) со стороны

разъёма жгута проводов, поверните ручку
замка в направлении стрелки для её снятия
и отсоедините разъём C-122 SRS-ECU.

(3) Отсоедините разъём C-10 центральной

панели приборов.

(4) Проведите указанные ниже измерения на

разъёмах C-122 и C-10 жгута проводов.

• Целостность цепи между клеммой № 18

разъёма C-122 SRS-ECU и клеммой № 11
разъёма C-10 центральной панели приборов

НОРМА: Замкнута (менее 2

)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Устраните неисправность жгута
проводов между клеммой № 18 разъёма
C-122 SRS-ECU и клеммой № 11
разъёма C-10 центральной панели
приборов.

Рычаг блокировки

AB

A

AC506734

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-18

ШАГ 5. Проверьте факт сброса кода
неисправности.

Q: Выдается ли код диагностики № B1206?

ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

Код № B1207 Сигнализатор отключения подушки безопасности пассажира (короткое замыкание)

AB

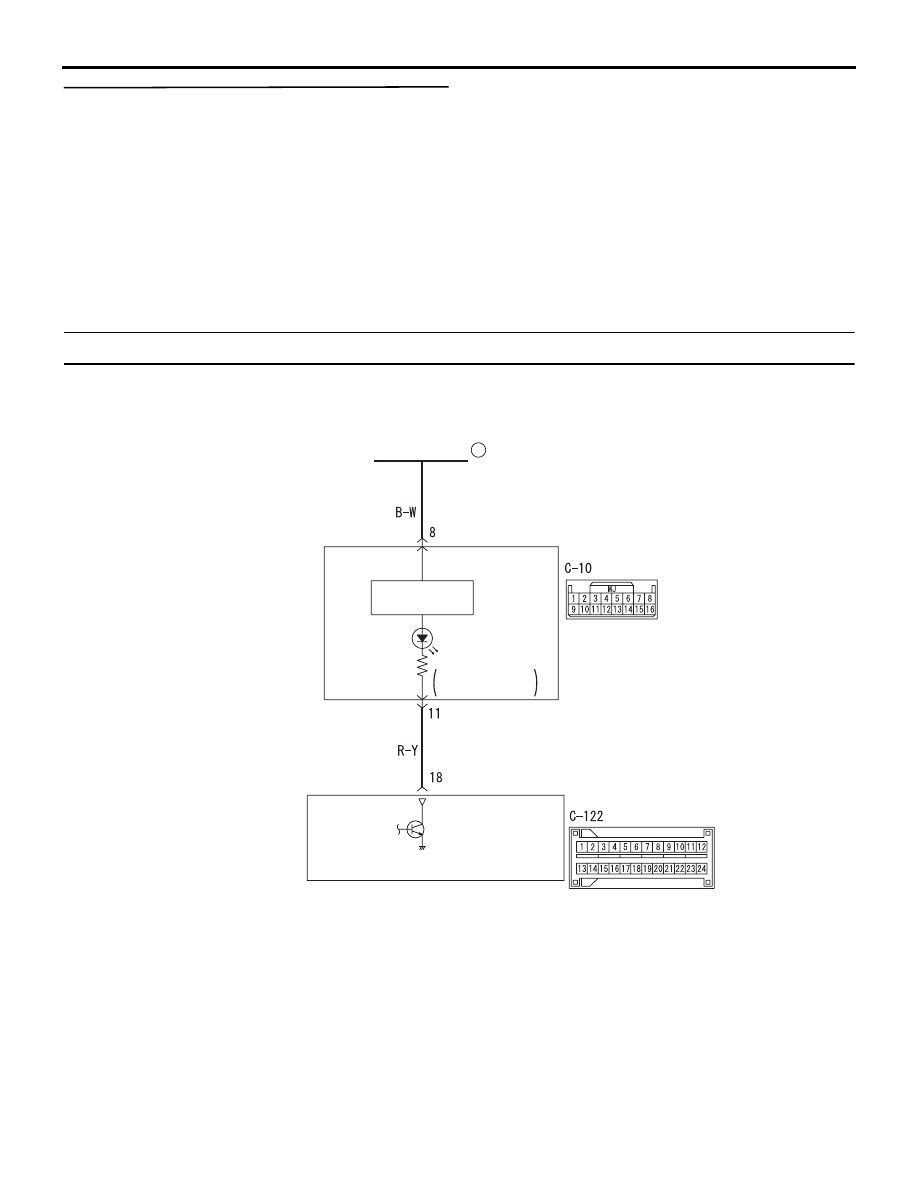

Цепь индикатора отключения подушки безопасности

AC700414

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

 PU: Пурпурный     SI: Серебристый

ИНДИКАТОР

ОТКЛЮЧЕНИЯ

ПОДУШКИ

БЕЗОПАСНОСТИ

СО СТОРОНЫ

ПАССАЖИРА

SRS-ECU

ЦЕПЬ

ИНТЕРФЕЙ

СА

12

(ПРЕДОХРАНИТЕЛЬ     )

ETACS-ECU

ЦЕНТРАЛЬНАЯ ПРИБОРНАЯ ПАНЕЛЬ

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-19

!

ОСТОРОЖНО

При регистрации диагностического кода
№ B1207 в SRS-ECU обязательно выполните
диагностику шины CAN.

РАБОТА

• Питание на сигнализатор отключения подушки

безопасности пассажира подаётся
с выключателя зажигания (IG1).

• Сигнализатор отключения подушки

безопасности пассажира загорается при
переводе выключателя зажигания
в положение «ON» и гаснет примерно через
6-8 сек. при отсутствии неисправности
системы SRS.

АНАЛИЗ НЕИСПРАВНОСТИ

Этот код регистрируется при замыкании на землю
цепи управления сигнализатора отключения
подушки безопасности пассажира.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждены жгуты проводов или разъемы

• Неисправность SRS-ECU

• Неисправность центральной панели приборов

(сигнализатор отключения подушки
безопасности пассажира)

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III.
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Проверьте факт сброса кода
неисправности.
(1) Присоединить отрицательную клемму

аккумулятора.

(2) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(3) Отсоедините отрицательную клемму

аккумулятора.

Q: Выдается ли код диагностики № B1207?

ДА :

Переход к Шагу 3.

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать пункты

меню сервиса для поиска
неисправностей/проверки

− Как устранять

перемежающиеся неисправности

Стр.00-15

).

ШАГ 3. Проверьте центральную приборную
панель.
(1) Эта проверка необходима для подтверждения

нормальной работы центральной панели
приборов.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Замените центральную панель приборов
(См. ГРУППА 52A

− Центральная панель

приборов

Стр.52A-7

).

C-122 (Y)

Разъем: C-122

AB

AC700272

Разъем: C-10

AE

AC700271

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-20

ШАГ 4. Измерение сопротивления на разъеме
C-122 SRS-ECU.
(1) Отсоедините разъем C-122 SRS-ECU.

(2) Нажав в точке «А» (см. рис.) со стороны

разъёма жгута проводов, поверните ручку
замка в направлении стрелки для её снятия
и отсоедините разъём C-122 SRS-ECU.

(3) Проведите указанные ниже измерения на

разъёме SRS-ECU.

• Электропроводность (целостность цепи)

между клеммой № 18 и «массой»

НОРМА: Разрыв

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Устраните неисправность жгута
проводов между клеммой № 18 разъёма
C-122 SRS-ECU и клеммой № 11
разъёма C-10 центральной панели
приборов.

ШАГ 5. Проверьте факт сброса кода
неисправности.

Q: Выдается ли код диагностики № B1207?

ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

Рычаг блокировки

AB

A

AC506734
