ПРОТИВОТУМАННЫЕ ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-181

РАБОТА КОНТУРА

Если не работают передние противотуманные
фары, то возможна неисправность во входной
сигнальной цепи(-ях) ниже ETACS-блока
управления.

• Переключатель заднего фонаря

• Переключатель фар

• Переключатель противотуманных фар

• Информация по кодированию опций

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Когда не работают передние противотуманные
фары, возможно, неисправны цепь(-и) входных
сигналов или ETACS-блок управления.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя рулевой

колонки

• Неисправность ЭБУ ETACS

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка данных кодирования
ETACS-ECU
(1) С помощью тестера M.U.T.-III считать

информацию кодирования опций
в ETACS-блоке управления (см. ГРУППУ 00

−

Таблица кодирования

Стр.00-28

(2) Проверить, что «передняя противотуманная

фара» установлена в «Present (имеются).»

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

С помощью M.U.T.-III установить код
опции «Front fog lamp (Передняя
противотуманная фара)» в состояние
«Present (имеются)» и проверить
проявления неисправностей.

ШАГ 2. Проверить работу стояночных
фонарей и фар.
Убедиться, что стояночные фонари и фары
работают нормально.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Проверить стояночные фонари и фары
(см. Таблицу признаков неисправностей

Стр.54A-93

ШАГ 3. Диагностический код M.U.T.-III
Проверить, выдается ли код для ETACS-блока
управления.

Q: Код неисправности сформирован?

ДА :

Найдите и устраните неисправность
в ETACS-ECU. См.

Стр.54A-296

НЕТ :

Перейти к шагу 4

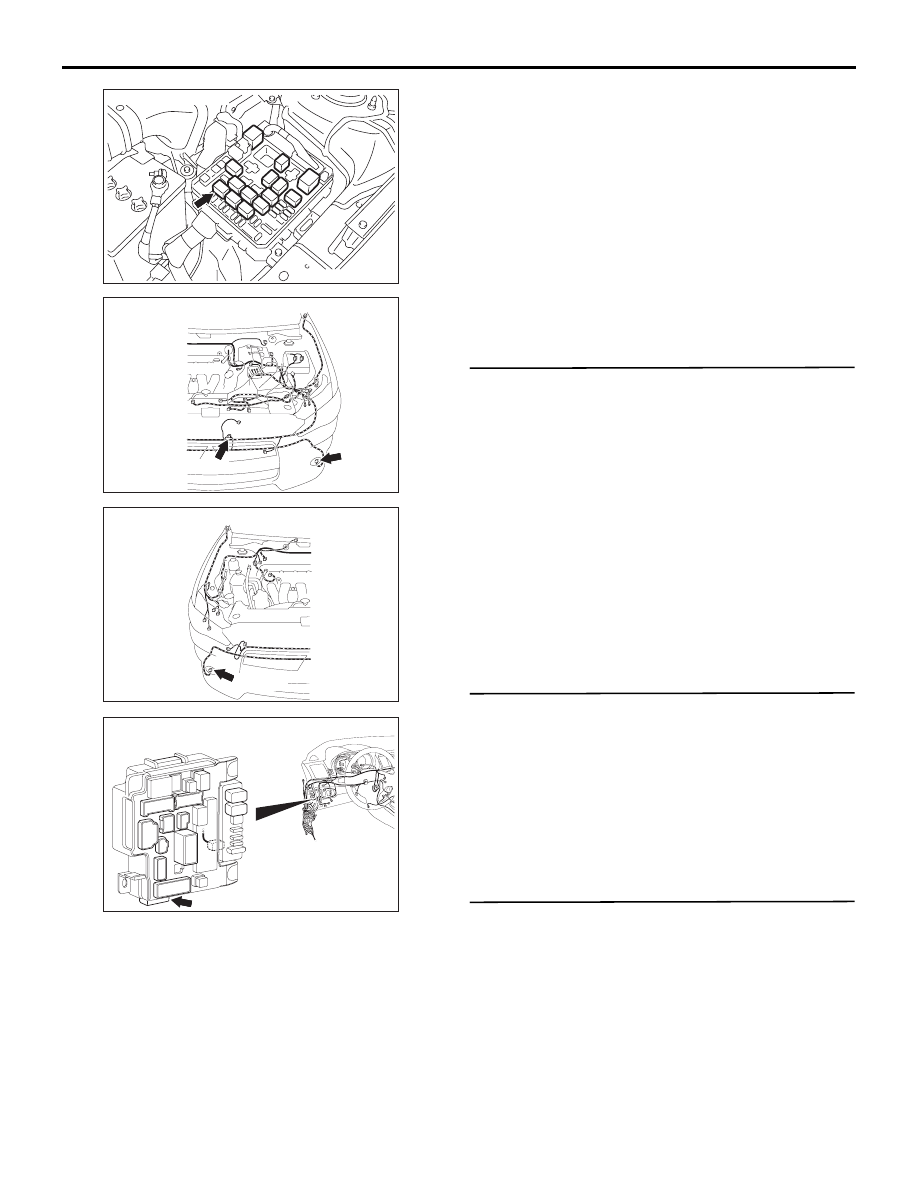

AC605626

Разъем: A-12X

AC613284

A-44 (B)

A-39 (B)

Разъемы: A-39, A-44

AC612690

A-49 (B)

Разъем: A-49

AC612691

ETACS-ECU

Разъем: C-312

AC608152

ПРОТИВОТУМАННЫЕ ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-182

ШАГ 4. Перечень данных M.U.T.-III
Использовать сервисные данные ETACS-блока
управления для проверки сигнала, связанного
с работой передней противотуманной фары.

• Перевести переключатель противотуманных

фар в положение ВКЛ.

НОРМА: Отображается нормальное
состояние.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Найдите и устраните неисправность
в ETACS-ECU. См. Процедуру проверки
11 «Не поступает сигнал переключателя
рулевой колонки»

Стр.54A-340

ШАГ 5. Проверка разъема: Разъем A-12X реле
противотуманной лампы

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 6. Проверить реле передней
противотуманной фары
См.

Стр.54A-194

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 7

НЕТ :

Заменить реле передней
противотуманной фары.

ШАГ 7. Измерить напряжение на разъеме
A-12X реле передней противотуманной фары
(1) Снять реле передней противотуманной фары

и измерить на стороне коробки реле.

(2) Измерить напряжение между выводом 2

и «массой» кузова, и между выводом 4
и «массой» кузова.

НОРМА: Напряжение в системе

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 9

НЕТ :

Перейти к шагу 8

ШАГ 8. Проверить жгут электропроводки
между разъемом A-12X реле передней
противотуманной фары (вывод №2/4)
и плавкой перемычкой (36)

• Проверить выходные линии на наличие

обрыва.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 13

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 9. Проверка разъема: C-312 - разъем ЭБУ
ETACS

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 10

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 10. Проверить жгут электропроводки
между разъемом A-12X реле передней
противотуманной фары (вывод №1)
и разъемом C-312 ETACS-блока управления
(вывод №4)

• Проверить выходные линии на наличие

обрыва.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 11

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 11. Проверить жгут электропроводки
между разъемом A-12X реле передней
противотуманной фары (вывод №3)
и разъемом A-39 передней противотуманной
фары (LH) или разъемом A-49 передней
противотуманной фары (RH) (вывод №2)
ПРИМЕЧАНИЕ: Прежде чем проверять жгут
электропроводки, проверить промежуточный
разъем A-44 и отремонтировать его при
необходимости.

• Проверить выходные линии на наличие

обрыва.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 12

НЕТ :

Отремонтировать жгут электропроводки.

Элемент № Наименование

позиции

Нормальные
условия

Позиция 345 Противотуманная

фара ВКЛ

ПРОТИВОТУМАННЫЕ ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-183

ШАГ 12. Проверить жгут электропроводки
между разъемом A-39 передней
противотуманной фары (LH) или разъемом
A-49 передней противотуманной фары (RH)
(вывод №1) и «массой» кузова
ПРИМЕЧАНИЕ: Прежде чем проверять жгут
электропроводки, проверить промежуточный
разъем A-44 и отремонтировать его при
необходимости.

• Проверить линии заземления на наличие

обрыва.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 13

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 13. Повторно проверить систему.
Убедиться, что передние противотуманные фары
работают нормально.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

НЕТ :

Замените ЭБУ ETACS.

ПРОТИВОТУМАННЫЕ ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-184

Процедура проверки 2: Не включаются все передние противотуманные фары.

ПЕРЕДНЯЯ

ПРОТИВОТУМА

ННАЯ ФАРА

(ЛЕВАЯ)

(ПРАВАЯ)

МОТОРНЫЙ

ОТСЕК

БЛОК РЕЛЕ

РЕЛЕ ПЕРЕДНИХ

ПРОТИВОТУ-

МАННЫХ ФАР

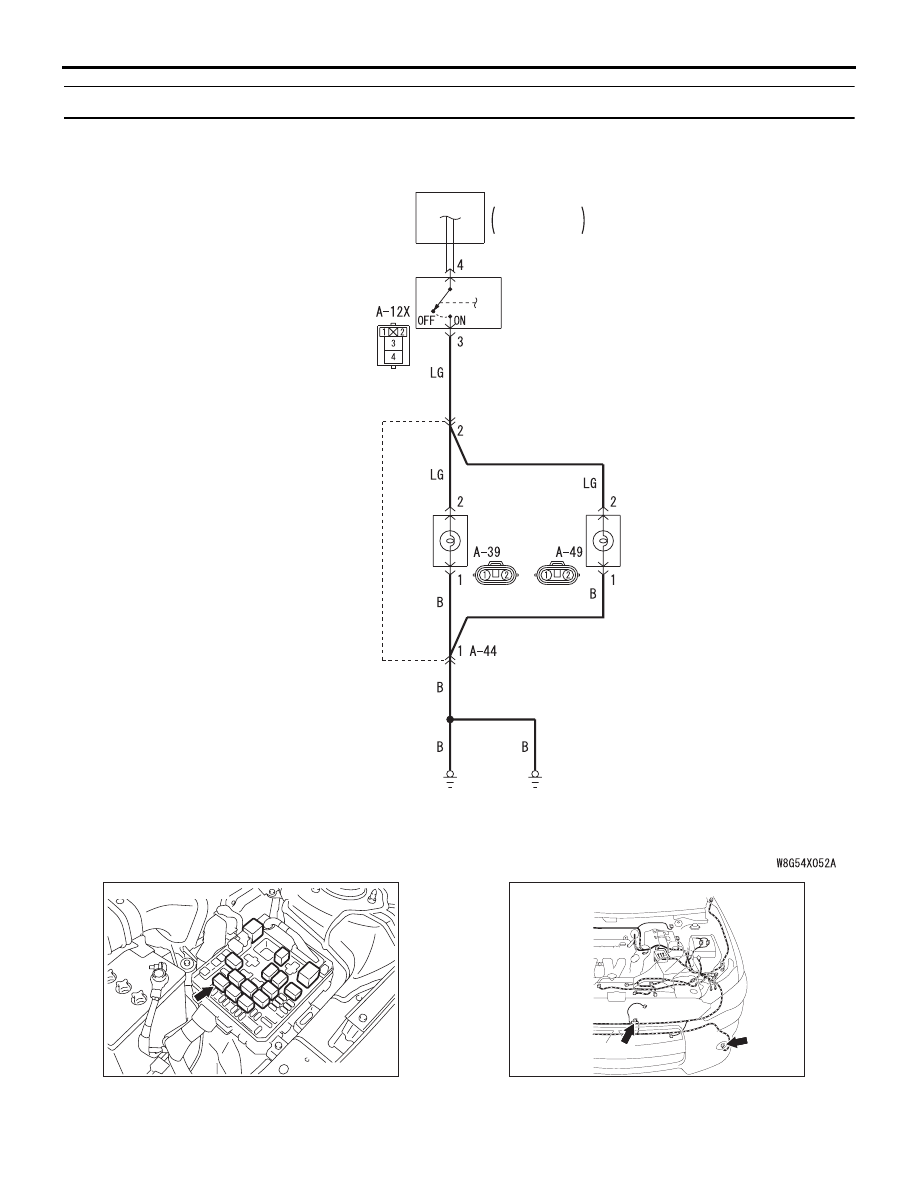

Цепь передних противотуманных фар

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный SI: Серебристый

AC605626

Разъем: A-12X

AC613284

A-44 (B)

A-39 (B)

Разъемы: A-39, A-44
