СИСТЕМА АВТОМАТИЧЕСКОЙ КОРРЕКЦИИ УРОВНЯ ФАР

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-165

СНЯТИЕ И УСТАНОВКА ДАТЧИКА ВЫСОТЫ КУЗОВА

M1540302700137

ОСМОТР

ПРОВЕРКА ДАТЧИКА ВЫСОТЫ
КУЗОВА

M1540302600130

ПРОВЕРКА ПЕРЕДНЕГО ДАТЧИКА
ВЫСОТЫ

1. Отсоединить разъем датчика и подсоединить

специальный проверочный жгут MB991658
(см. рисунок).

2. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

Операции, выполняемые после установки
Проверка направления лучей фар (см. раздел
«Регулировка фар»

Стр.54A-124

).

2

8,0 ± 2,0 Нм

9,5 ± 2,5 Нм

1

AB

9,5 ± 2,5 Нм

12 ± 3 Нм

AC700423

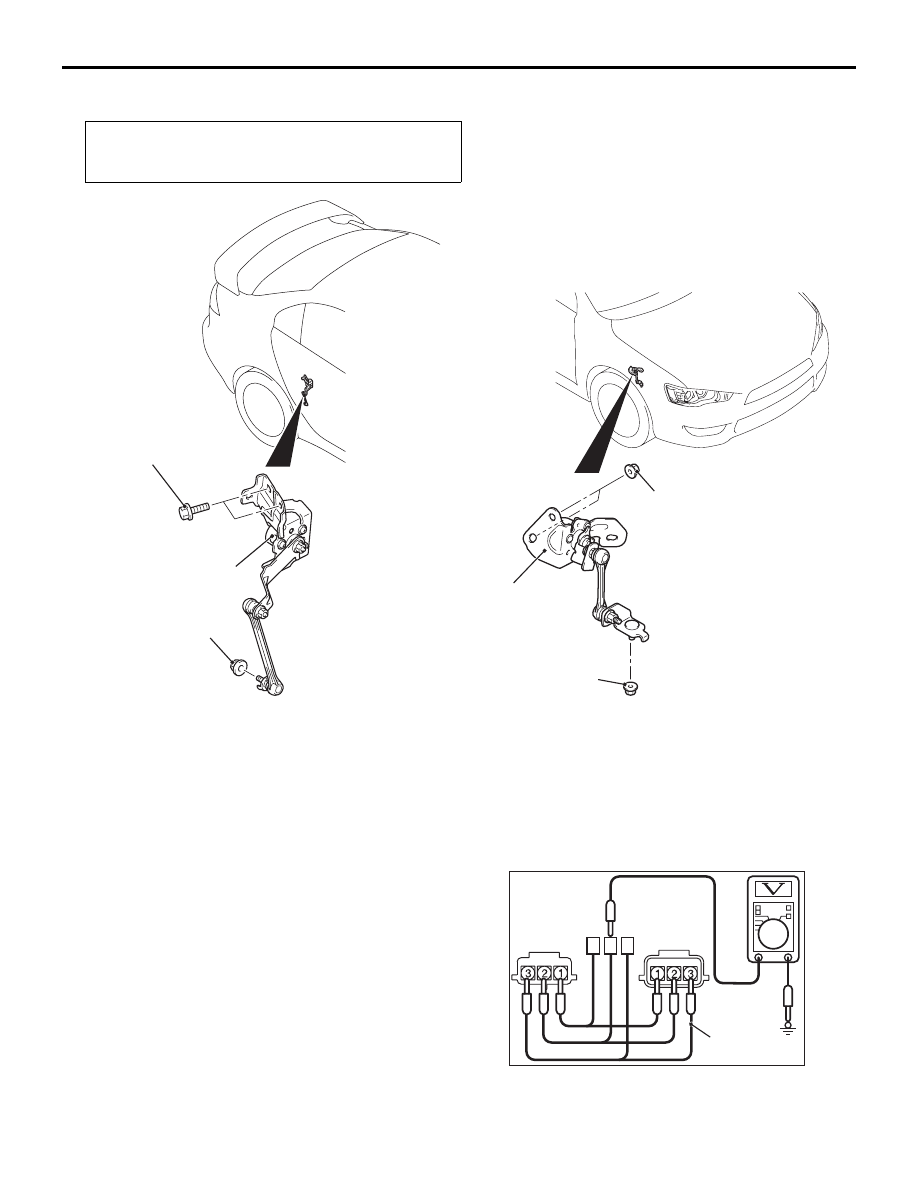

Последовательность
демонтажа

1.

Передний датчик высоты

2.

Задний датчик высоты

MB991658

AC

Со стороны

датчика

Сторона

жгута

проводов

AC506167

СИСТЕМА АВТОМАТИЧЕСКОЙ КОРРЕКЦИИ УРОВНЯ ФАР

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-166

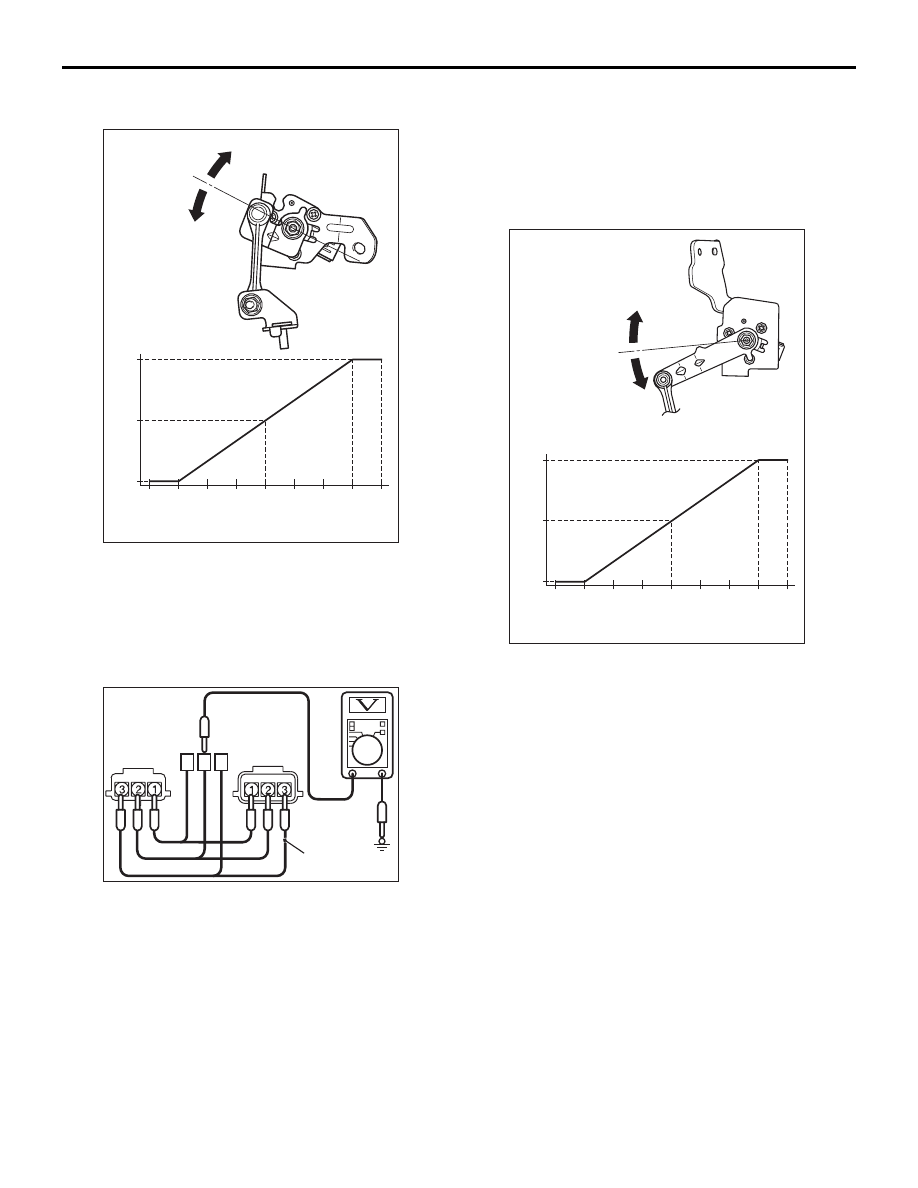

3. Измерить напряжение на выводе № 2 разъема

датчика.

4. Значения напряжения в зависимости от угла

поворота датчика должны соответствовать
указанным на графике.

ПРОВЕРКА ЗАДНЕГО ДАТЧИКА
ВЫСОТЫ

1. Отсоединить разъем датчика и подсоединить

специальный проверочный жгут MB991658
(см. рисунок).

2. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

3. Измерить напряжение на выводе № 2 разъема

датчика.

4. Значения напряжения в зависимости от угла

поворота датчика должны соответствовать
указанным на графике.

Основное

направление

датчика

(0 градусов)

Напряжение (В)

(+) угол

(-) угол

AB

Рабочее направление датчика (градусы)

60

45

30

15

0

–15

–30

–45

–60

0,5

2,5

4,5

AC700037

MB991658

AC

Со стороны

датчика

Сторона

жгута

проводов

AC506167

Основное

направление

датчика

(0 градусов)

Рабочее направление датчика (градусы)

Напряжение (В)

(+) угол

(-) угол

AC

60

45

30

15

0

–15

–30

–45

–60

0,5

2,5

4,5

AC611525

ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-167

ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ

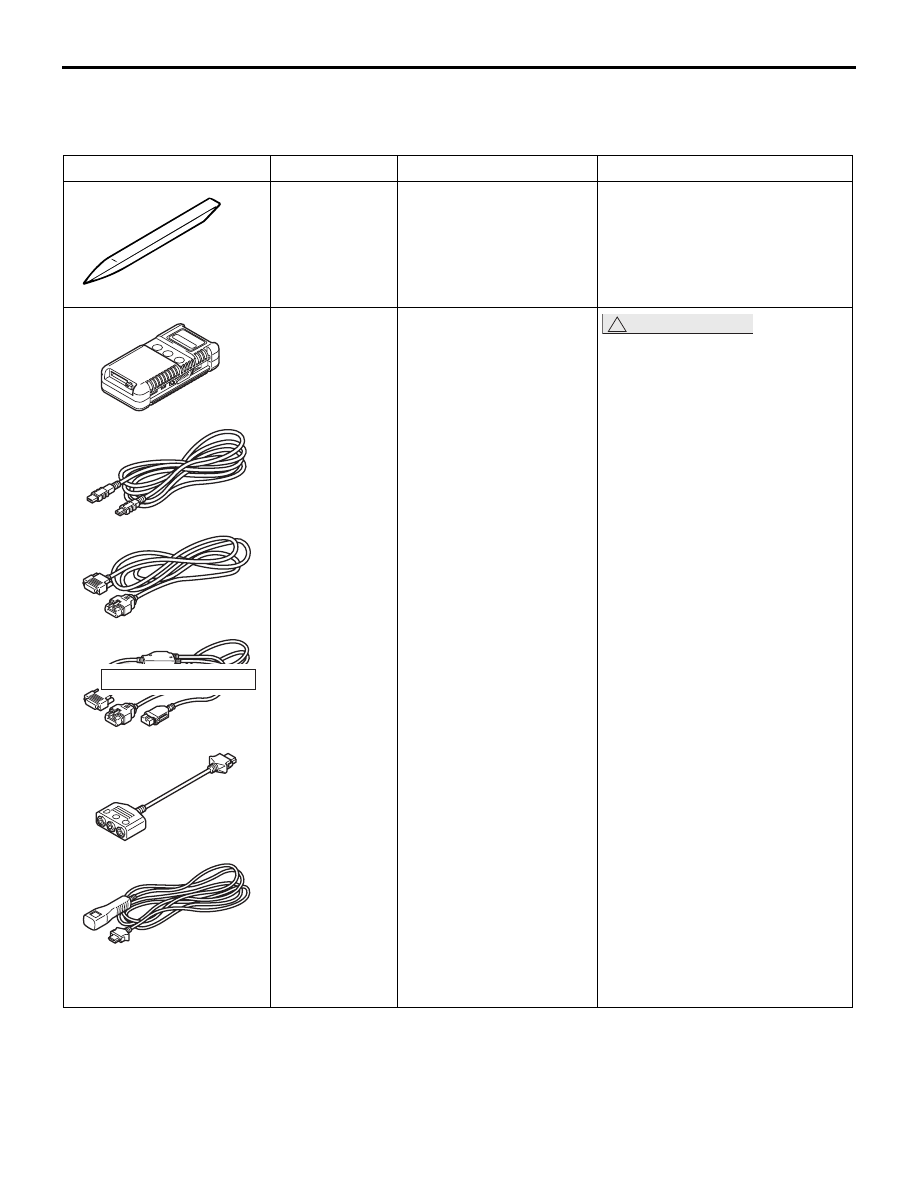

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1541400100162

Инструмент

Наименование

Применение

MB990784

Съемник для деталей
отделки

Демонтаж облицовки крышки
багажника, заднего
комбинированного фонаря
и заднего фонаря в сборе

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

Подузел M.U.T.-III

a. Интерфейс связи

транспортного
средства (V.C.I.)

b. Кабель USB M.U.T.-III
c. Основной жгут

проводов M.U.T.-III А
(для автомобилей
с коммуникационной
шиной CAN)

d. Основной жгут

проводов M.U.T.-III В
(для автомобилей без
коммуникационной
шины CAN)

e. Адаптер для

проведения
измерений M.U.T.-III

f. Жгут проводов для

запуска M.U.T.-III

!

ОСТОРОЖНО

В автомобилях с линией
связи CAN для отправки
условной скорости
автомобиля используйте
основной жгут проводов (А)
M.U.T.-III Если подсоединить
основной жгут проводов (B)
системы M.U.T.-III, связь CAN
будет работать неправильно.
Диагностический код,
сервисные данные
и тестирование привода

MB990784

НЕ ИСПОЛЬЗОВАТЬ

f

e

d

c

b

a

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-168

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА
ДИАГНОСТИКИ ПРИ ПОИСКЕ
И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ

M1541402500122

См. ГРУППА 00

− Содержание поиска

и устранения неисправностей

Стр.00-6

.

ФУНКЦИЯ ДИАГНОСТИКИ

M1541400900072

ЧТЕНИЕ ДИАГНОСТИЧЕСКИХ КОДОВ

См. ГРУППУ 00

− Функция диагностики

Стр.00-8

.

СБРОС ДИАГНОСТИЧЕСКИХ КОДОВ

См. ГРУППУ 00

− Функция диагностики

Стр.00-8

.

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ

M1541400200062

!

ОСТОРОЖНО

При проведении поиска и устранения неисправностей, когда ключ зажигания переведен
в положение ON в момент отсоединения различных разъемов могут быть зарегистрированы
коды диагностики, относящиеся к другой системе. По завершении проверить все системы на
наличие зарегистрированных диагностических кодов. Если зарегистрированы
диагностические коды, следует удалить их все.

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

Комплект проводов

a. Комплект

измерительных
проводов

b. Светодиодный жгут

проводов

c. Переходник

светодиодного жгута
проводов

d. Щуп

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

a. Для проверки давления

контактов разъёма

b. Для проверки цепи

электропитания

c. Для проверки цепи

электропитания

d. Для подключения тестера

с локальным питанием

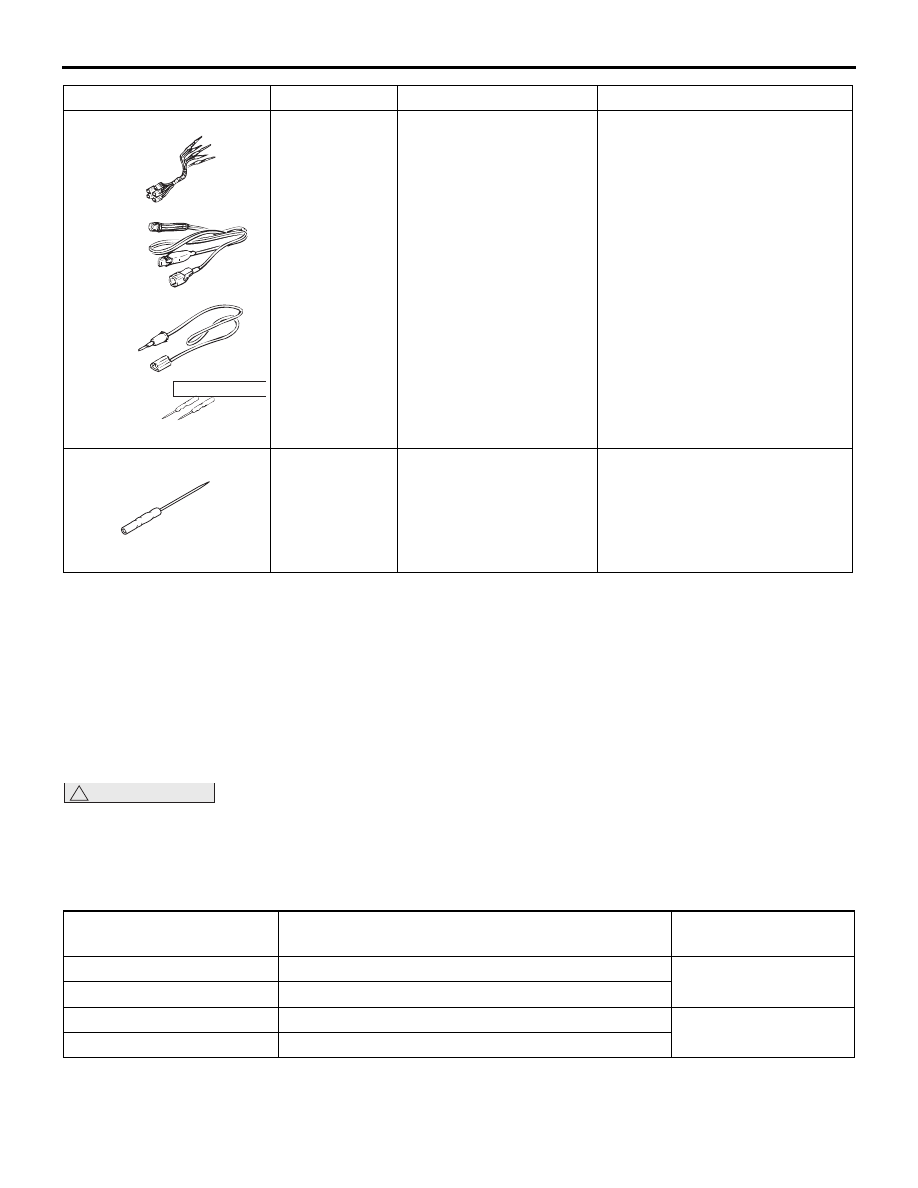

MB992006

Сверхтонкий зонд

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

Инструмент

Наименование

Применение

b

c

d

a

MB99122

НЕ ИСПОЛЬЗОВА

MB992006

№ диагностического
кода

Объект диагностики

Страница

B16A0

Обрыв цепи заднего фонаря (RH)

Стр.54A-169

B16A7

Короткое замыкание в цепи заднего фонаря (RH)

B16A1

Обрыв цепи заднего фонаря (LH)

Стр.54A-172

B16A8

Короткое замыкание в цепи заднего фонаря (LH)
