КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-21

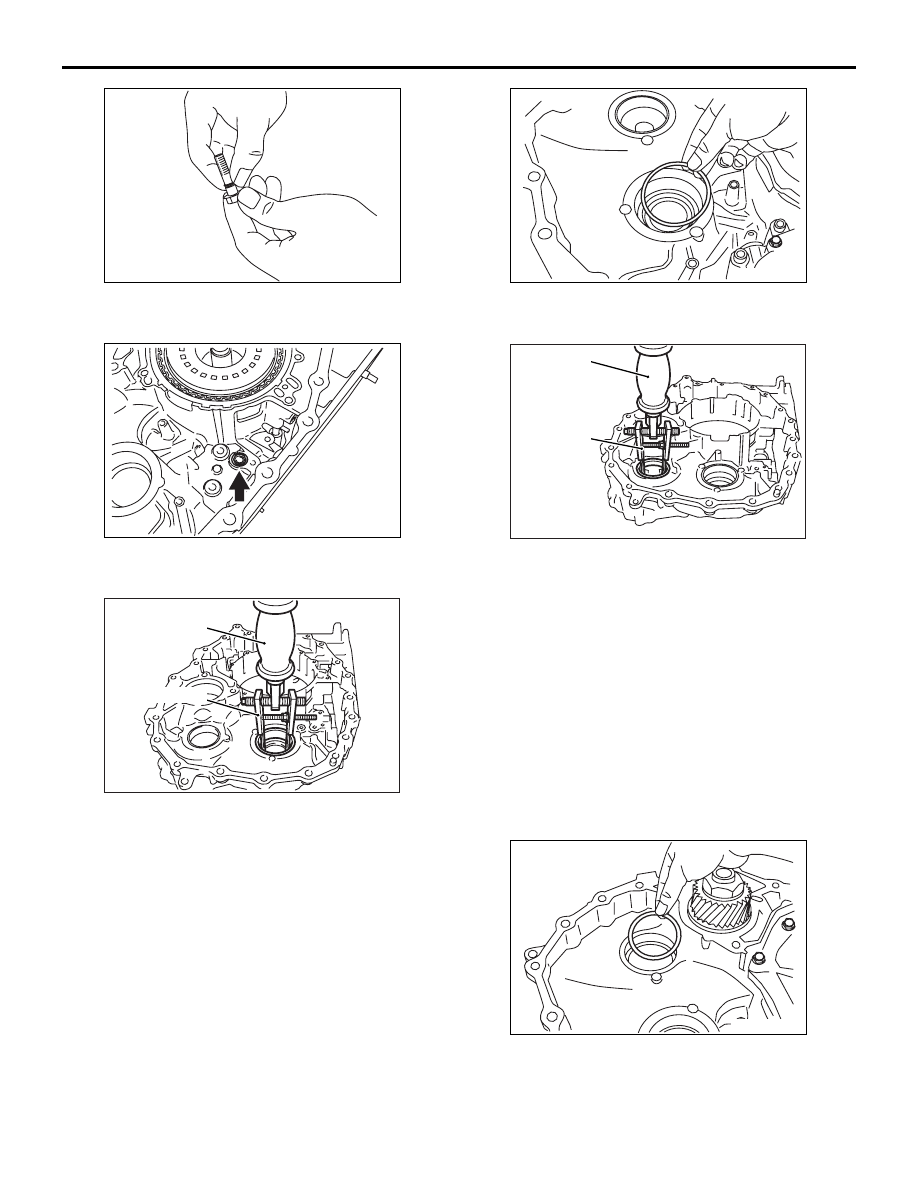

52.Снимите уплотнительное кольцо с болта

крепления масляного насоса.

53.Извлеките манжетное уплотнение из картера

коробки передач.

54.С помощью специальных инструментов

снимите с картера коробки передач внешнюю
дорожку качения подшипника полуоси
дифференциала.

• Съемник сальника задней полуоси

(MB990590)

• Ударный съемник (MB992039)

55.С помощью подходящего измерительного

инструмента проверьте диаметр посадочного
отверстия внешней дорожки качения
подшипника полуоси дифференциала со
стороны картера коробки передач; если
измеренное значение не соответствует
стандартному, замените вариатор в сборе.

Стандартное значение:

φ 67,949 − 67,979 мм

56.Извлеките регулировочную прокладку из

картера коробки передач.

57.С помощью специальных инструментов

снимите с картера коробки передач внешнюю
дорожку качения подшипника редуктора.

• Съемник сальника задней полуоси

(MB990590)

• Ударный съемник (MB992039)

58.С помощью подходящего измерительного

инструмента проверьте диаметр посадочного
отверстия внешней дорожки качения
подшипника редуктора со стороны картера
коробки передач; если измеренное значение
не соответствует стандартному, замените
вариатор в сборе.

Стандартное значение:

φ 61,949 − 61,979 мм

59.Извлеките регулировочную прокладку из

картера коробки передач.

AK502236

AK502237AC

AK502821AC

MB992039

MB990590

AK502239

AK502822 AC

MB992039

MB990590

AK502241

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-22

!

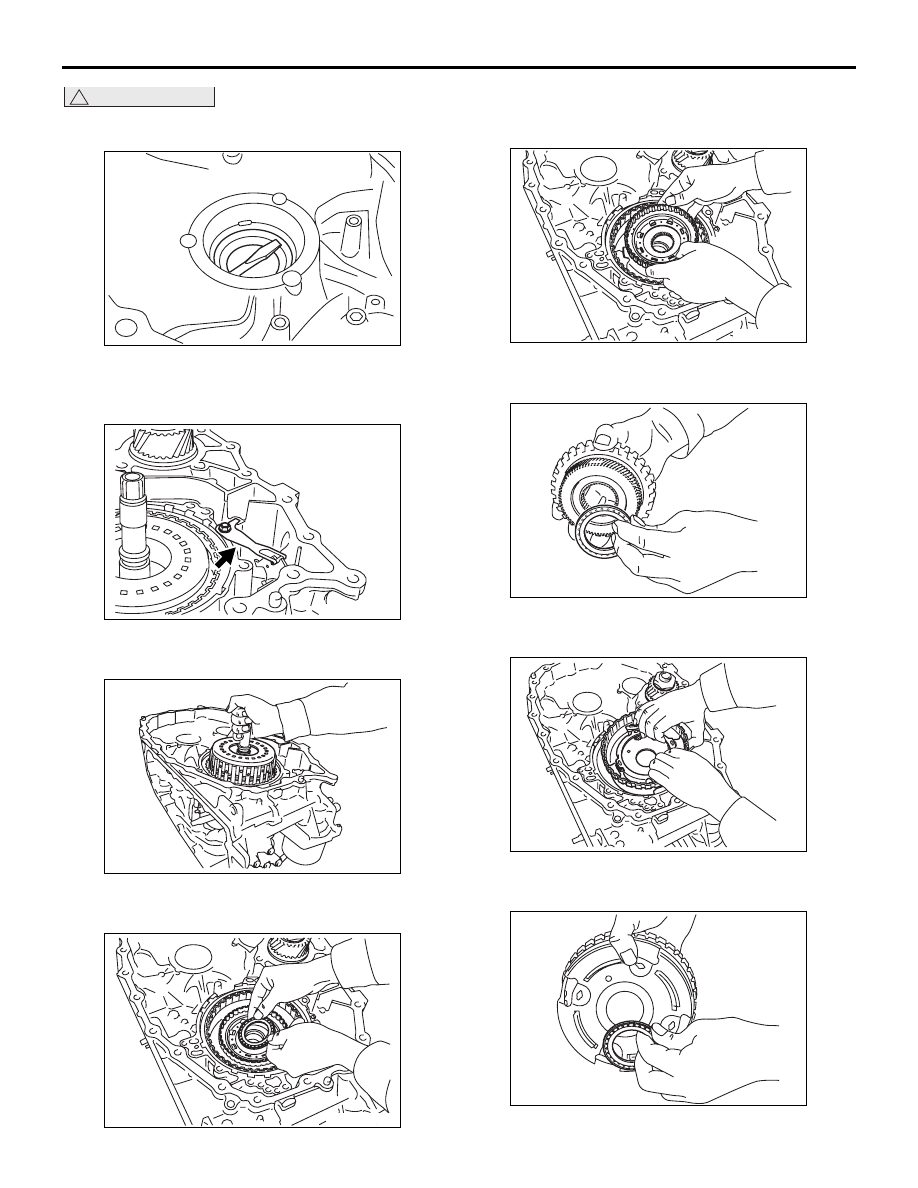

ОСТОРОЖНО

При снятии сальника соблюдайте осторожность,
чтобы не повредить картер коробки передач.

60.С помощью отвертки с плоским жалом и т.п.

снимите боковой сальник с картера коробки
передач.

61.Извлеките стопорную пружину из картера

коробки передач.

62.Снимите муфту переднего хода в сборе

с картера коробки передач.

63.Снимите игольчатый подшипник с солнечной

шестерни со стороны барабана муфты
переднего хода.

64.Снимите солнечную шестерню с водила

планетарной шестерни.

65.Снимите игольчатый подшипник с солнечной

шестерни со стороны ведущего шкива.

66.Снимите водило планетарной шестерни

с картера коробки передач.

AK502242

AK502243AC

AK502244

AK502245

AK502246

AK502247

AK502248

AK502249

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-23

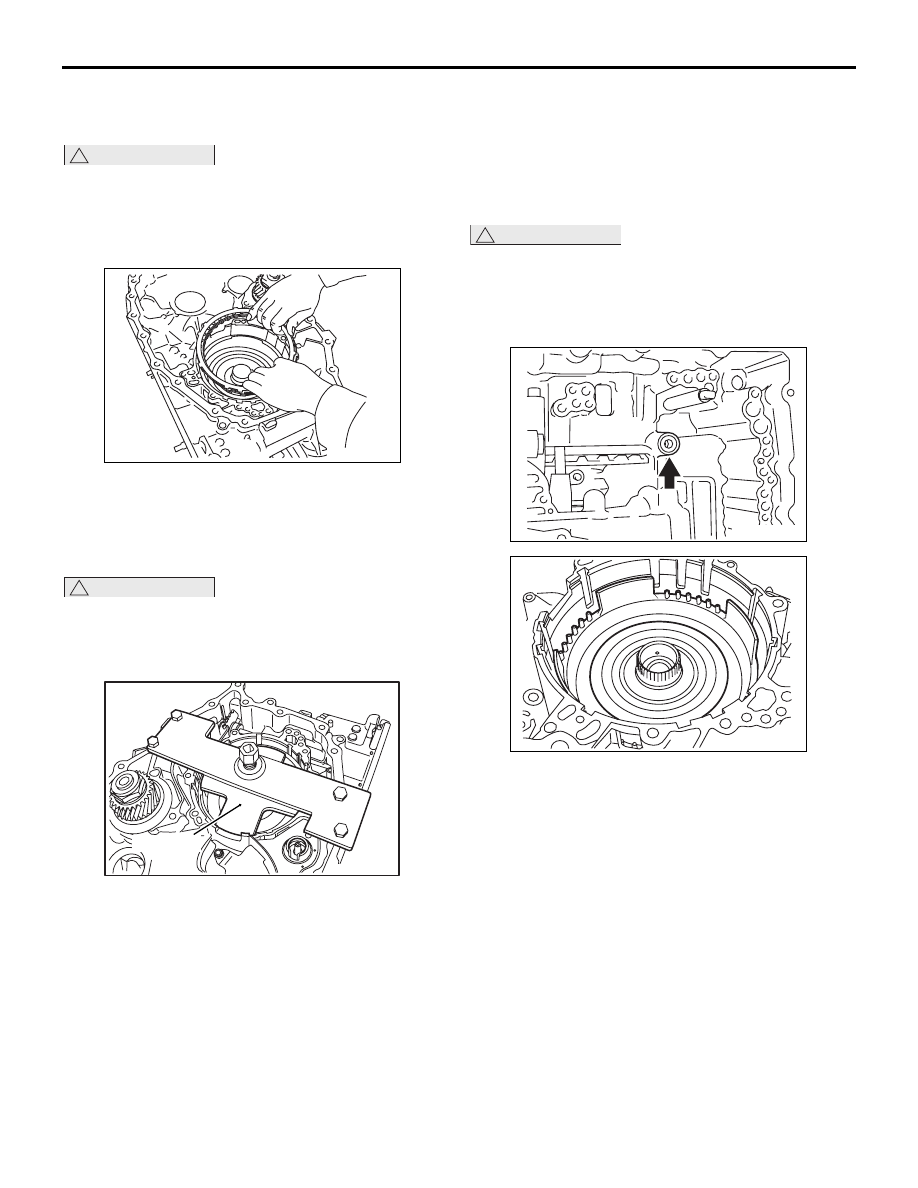

67.Снимите игольчатый подшипник с водила

планетарной шестерни.

!

ОСТОРОЖНО

Проверьте тарелку, ведомый диск, стопорное
кольцо и ведущий диск на предмет
повреждений, деформации, прижогов или
постоянной усадки. Замените дефектную
деталь.

68.С помощью отвертки с плоским жалом и т.п.

снимите удерживающую пластину тормоза
заднего хода, ведущий диск, ведомый диск
и тарелку с картера коробки передач.

!

ОСТОРОЖНО

• Установите съемник пружин на пружину

в держателе.

• Не снимайте возвратную пружину, которая

находится в узле держателя пружины.

69.С помощью специального инструмента

«Съемник пружин» (MB992139) сожмите
возвратную пружину и снимите стопорное
кольцо с картера коробки передач.

70.Снимите удерживающую пластину

и возвратную пружину в сборе.

!

ОСТОРОЖНО

Соблюдайте осторожность. Не подавайте
сжатый воздух под слишком сильным
давлением, так как это может привести
к заклиниванию поршня тормоза заднего
хода.

71.Подайте воздух в отверстие подачи масла

(показано на рисунке) и снимите поршень
тормоза заднего хода с картера коробки
передач.

AK502250

AK502251

MB992139

AD

AK502252AC

AK502253

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-24

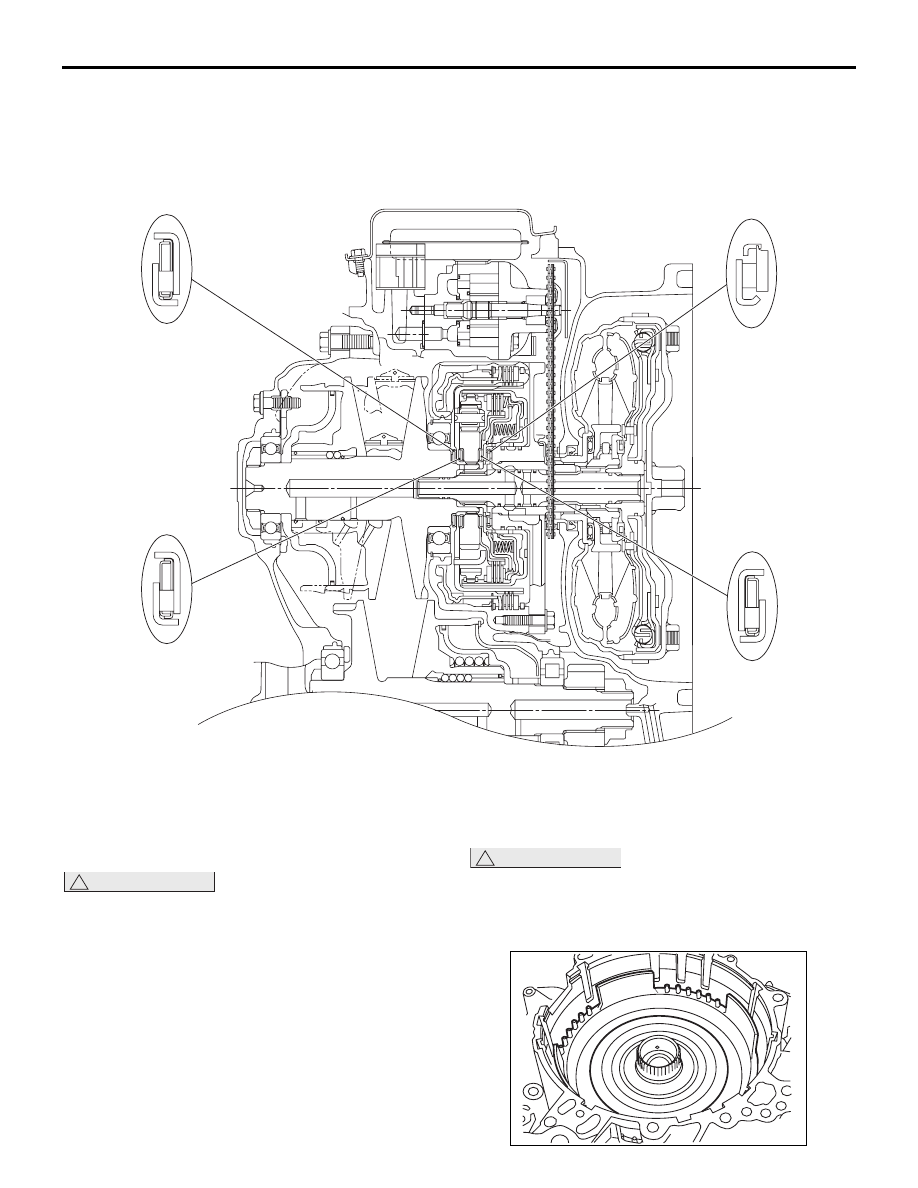

МАРКИРОВКА ИГОЛЬЧАТЫХ
ПОДШИПНИКОВ

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ

!

ОСТОРОЖНО

После снятия внешних дорожек качения
подшипника редуктора и подшипника полуоси
дифференциала измерьте посадочные
диаметры внешних дорожек в картерах
гидротрансформатора и коробки передач;
если значения не соответствуют
стандартным, замените картер
гидротрансформатора или вариатор в сборе.
Стандартные значения указаны в разделе
«СЕРВИСНЫЕ СПЕЦИФИКАЦИИ».

!

ОСТОРОЖНО

• Запрещается использовать поршень

тормоза заднего хода повторно.

• При установке поршня тормоза заднего хода

нанесите на него рабочую жидкость вариатора.

AK502299AC

B

A

C

D

AK502253
