Mitsubishi Lancer X. Руководство - часть 222

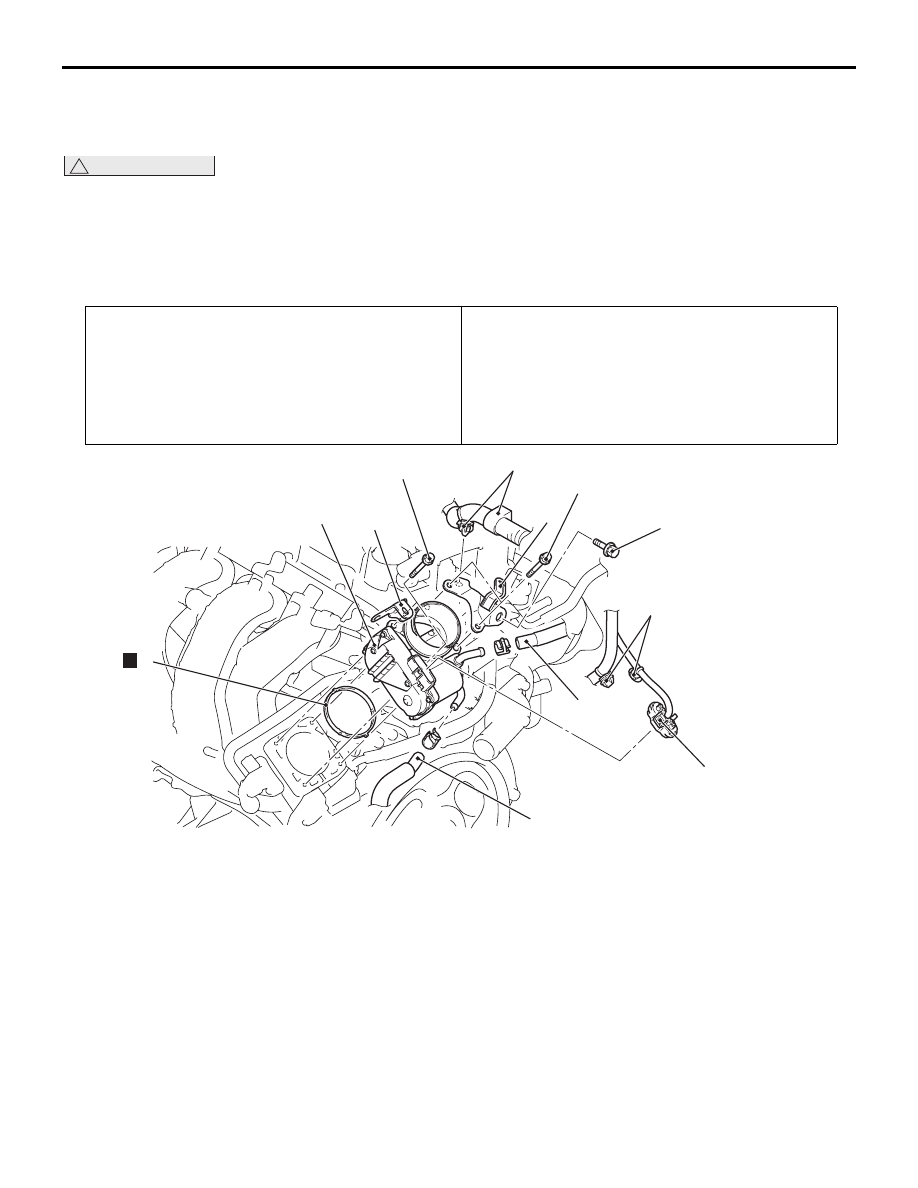

УЗЕЛ КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-317

УЗЕЛ КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ДЕМОНТАЖ И УСТАНОВКА

M1131007701912

!

ОСТОРОЖНО

• При замене корпуса дроссельной заслонки инициализируйте сохраненное значение

с помощью тестера M.U.T.-III (См. ГРУППУ 00

− Меры предосторожности при обслуживании

и процедура инициализации сохраненных двигателем MPI значений

Стр.00-20

).

• Категорически запрещается ослаблять винты, фиксирующие резиновую крышку корпуса

дроссельной заслонки. При откручивании этих винтов встроенный в резиновую крышку
датчик будет разрегулирован, после чего дроссельный клапан будет работать неправильно.

Операции до демонтажа
• Демонтаж верхней крышки двигателя (См. ГРУППУ

11A

− Распределительный вал

Стр.11A-19

).

• Слив охлаждающей жидкости двигателя (См. ГРУППУ

14

− Обслуживание на автомобиле, замена

охлаждающей жидкости двигателя

Стр.14-10

).

• Демонтаж заборного шланга воздухоочистителя

(См. ГРУППУ 15

− Воздухоочиститель

Стр.15-3

).

Операции после установки
• Установка заборного шланга воздухоочистителя

(См. ГРУППУ 15

− Воздухоочиститель

Стр.15-3

).

• Долив охлаждающей жидкости двигателя

(См. ГРУППУ 14

− Обслуживание на автомобиле,

замена охлаждающей жидкости двигателя

Стр.14-10

).

• Установка верхней крышки двигателя (См. ГРУППУ

11A

− Распределительный вал

Стр.11A-19

).

20 ± 2 Нм

9,5 ± 2,5 Нм

6

3

9,5 ± 2,5 Нм

8

7

5

N

1

9

4

2

AB

AC700006

Этапы демонтажа

>>

B

<<

•

Операция по инициализации
(только при установке)

1.

Разъем клапана дроссельной
заслонки с электронным
управлением

2.

Разъем присоединения зажима
управляющей проводки

3.

Присоединение зажима кабеля
аккумулятора

4.

Присоединение шланга подачи
воды к корпусу дроссельной
заслонки

5.

Присоединение возвратного
шланга подачи воды к корпусу
дроссельной заслонки

6.

Стойка корпуса дроссельного
клапана

7.

Кронштейн разъема для
проводки на корпусе
дроссельного клапана

8.

Узел корпуса дроссельной
заслонки

>>

A

<<

9.

Прокладка корпуса дроссельной
заслонки

Этапы демонтажа
(Продолжение)

УЗЕЛ КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-318

ЭТАПЫ УСТАНОВКИ

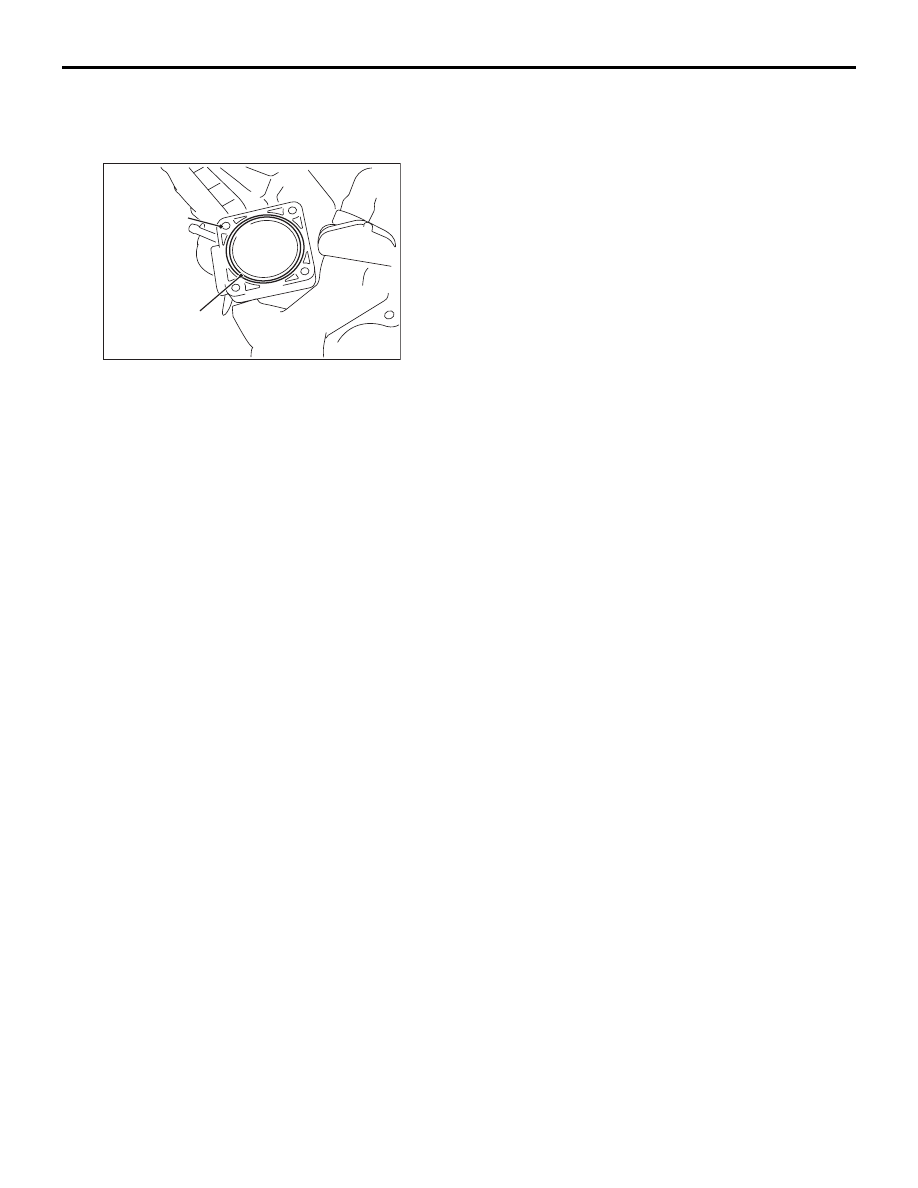

>>A<< УСТАНОВКА ПРОКЛАДКИ
КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

Установить прокладку дроссельной заслонки
в прорезь впускного коллектора, стараясь при
этом не перекрутить и не повредить ее.

>>B<< ОПЕРАЦИЯ ИНИЦИАЛИЗАЦИИ

Повернуть ключ зажигания в положение «ВКЛ»,
а затем в положение «БЛОКИРОВКА» (ВЫКЛ),
и удерживать его в этом положении не менее
10 секунд.

Прокладка
корпуса
дроссельной
заслонки

Впускной
коллектор

AB

AC700008

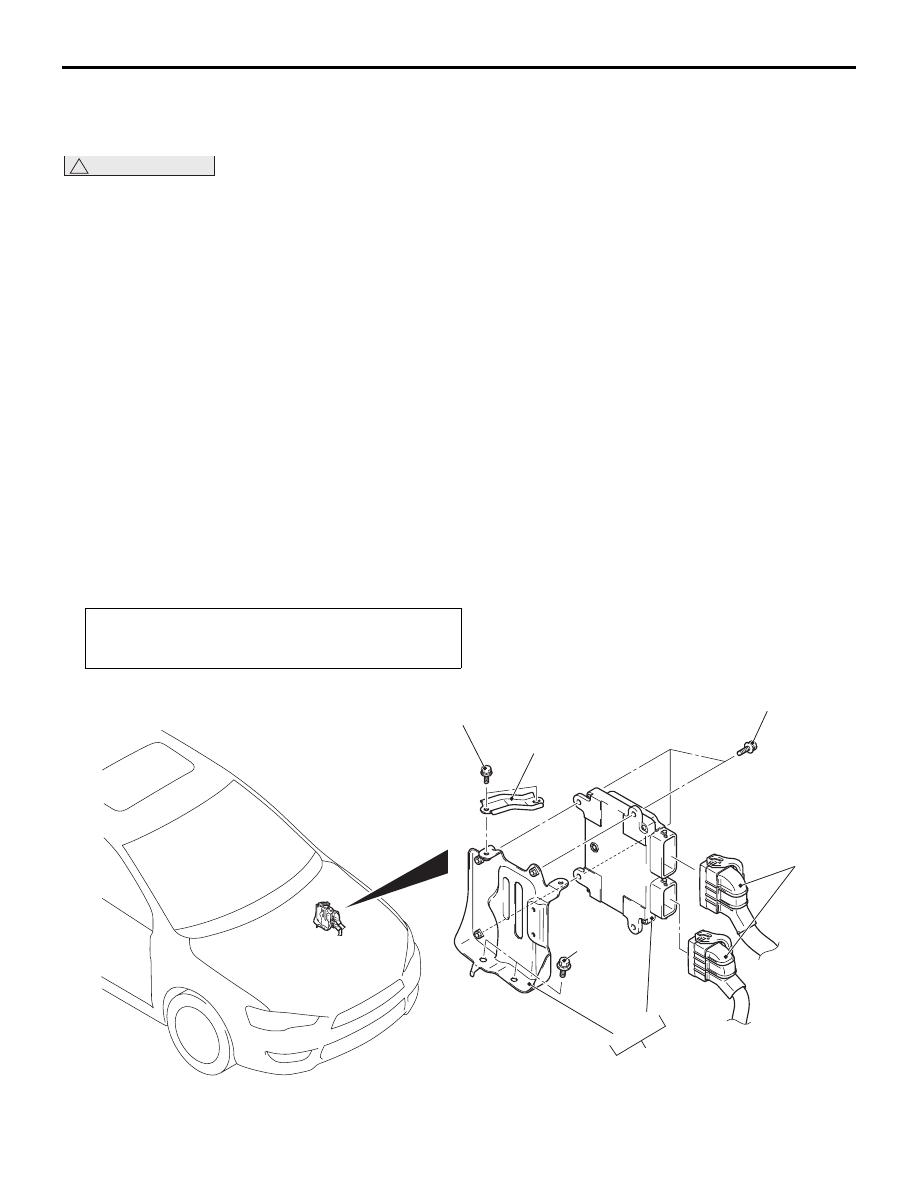

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-319

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

ДЕМОНТАЖ И УСТАНОВКА

M1131033800627

!

ОСТОРОЖНО

• При замене блока управления двигателем не заменяйте одновременно блок управления

иммобилайзером (WCM) или KOS-блок управления. При необходимости замены нескольких
блоков управления всегда заменяйте блоки управления по очереди и выполняйте
необходимую регистрацию идентификационного номера с помощью тестера M.U.T.-III
(См. ГРУППУ 42B

− Поиск и устранение неисправностей, Таблица необходимости

регистрации идентификационных кодов

Стр.42B-6

) <Автомобиль с KOS> (См. ГРУППУ 42C

−

Поиск и устранение неисправностей, Таблица необходимости регистрации
идентификационных кодов

Стр.42C-5

) <Автомобиль с WCM>.

• После замены блока управления двигателем возможна нестабильная работа на холостом

ходу, поскольку незавершенно обучение двигателя многоточечному впрыску MPI. Для
стабилизации система должна обучиться работать на холостом ходу (См. ГРУППУ 00

−Меры

предосторожности перед обслуживанием, Процедура обучения работе на холостом ходу
для MPI двигателя

Стр.00-21

).

• После замены блока управления двигателем зарегистрируйте код ключа с помощью тестера

M.U.T.-III (См. ГРУППУ 00

− Меры предосторожности перед обслуживанием, Как записать

в память номер шасси

Стр.00-23

).

• Для замены блока управления двигателем используйте блок управления, для которого

выполнен ввод идентификационного номера автомобиля и кодирование. Если код
диагностики № P0630 номера шасси не запрограммирован или в двигателе установлена
система вариантного кодирования № P1676 в блоке управления двигателем, заменить его
на блок управления двигателем аналогичного автомобиля.

Операции до демонтажа и после установки
• Демонтаж и установка воздухоочистителя

(См. ГРУППУ 15

− Воздухоочиститель

Стр.15-3

).

AB

5

4

3

2

1

4,0 ± 2,0 Нм

4,0 ± 2,0 Нм

9,5 ± 3,5 Нм

AC613515

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-320

ЭТАПЫ УСТАНОВКИ
>>A<< ОПЕРАЦИЯ ИНИЦИАЛИЗАЦИИ

Повернуть ключ зажигания в положение «ВКЛ»,
а затем в положение «БЛОКИРОВКА» (ВЫКЛ),
и удерживать его в этом положении не менее
10 секунд.

Этапы демонтажа

>>

A

<<

•

Операция по инициализации
(только при установке)

1.

Разъем блока управления
двигателем

2.

Стойка блока управления

3.

Узел блока управления
и кронштейна блока управления

4.

Кронштейн блока управления
двигателем

5.

Блок управления двигателем
