Mitsubishi Lancer X. Руководство - часть 128





СИСТЕМА ВЕНТИЛЯЦИИ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И ВЕНТИЛЯЦИЯ

55-11

СИСТЕМА ВЕНТИЛЯЦИИ

M2551002000651

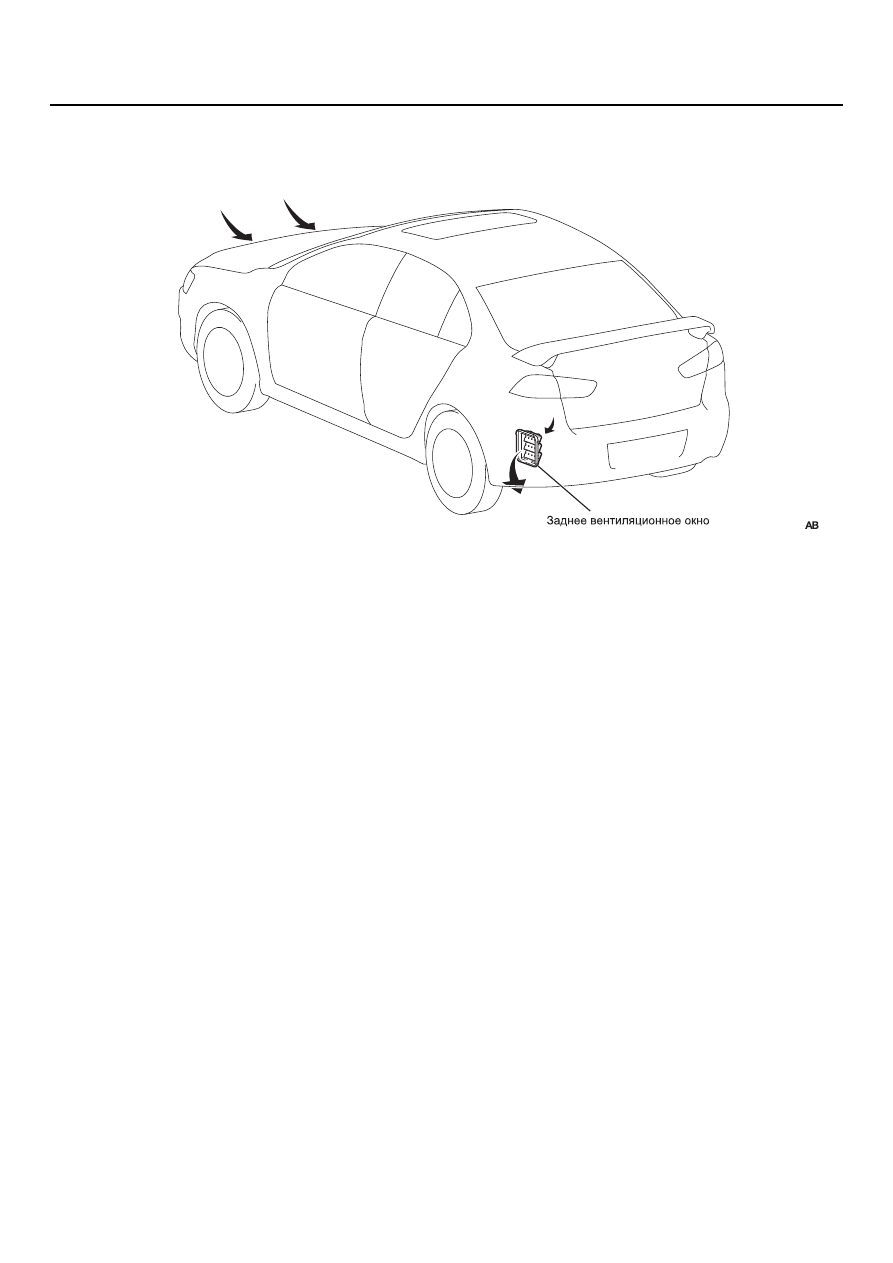

Свежий воздух поступает спереди и выходит
через вентиляционное окно за задним бампером.
Оптимизация отверстий подачи свежего воздуха
и выпускного вентиляционного окна позволила
увеличить количество вентилируемого воздуха и
снизить шум.

AC608060

54B-1

ГРУППА 54B

СЕТЬ ЛОКАЛЬНЫХ

СОЕДИНЕНИЙ (LIN)

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ . . . . . . . . .

54B-2

УСТРОЙСТВО. . . . . . . . . . . . . . . . . .

54B-2

РАБОТА СИСТЕМЫ . . . . . . . . . . . . .

54B-3

ОБЩАЯ ИНФОРМАЦИЯ

СЕТЬ ЛОКАЛЬНЫХ СОЕДИНЕНИЙ (LIN)

54B-2

ОБЩАЯ ИНФОРМАЦИЯ

M2545600100019

LIN обозначает "сеть локальных соединений",
которая представляет собой протокол
последовательной многоканальной связи

*

 и

контролируется консорциумом LIN. К линии
связи, в которой используется протокол LIN,
подключены все ЭБУ и различные ЭБУ могут
обмениваться данными выключателей и
датчиков, что позволяет сократить количество
электропроводки.

*

 Подробные правила, от вопросов

программного обеспечения, таких, как
необходимая скорость передачи данных,
система, формат данных и способ управления
синхронизацией связи, до вопросов аппаратного
обеспечения, таких, как тип электропроводки и
значения сопротивлений.

УСТРОЙСТВО

M2545600200113

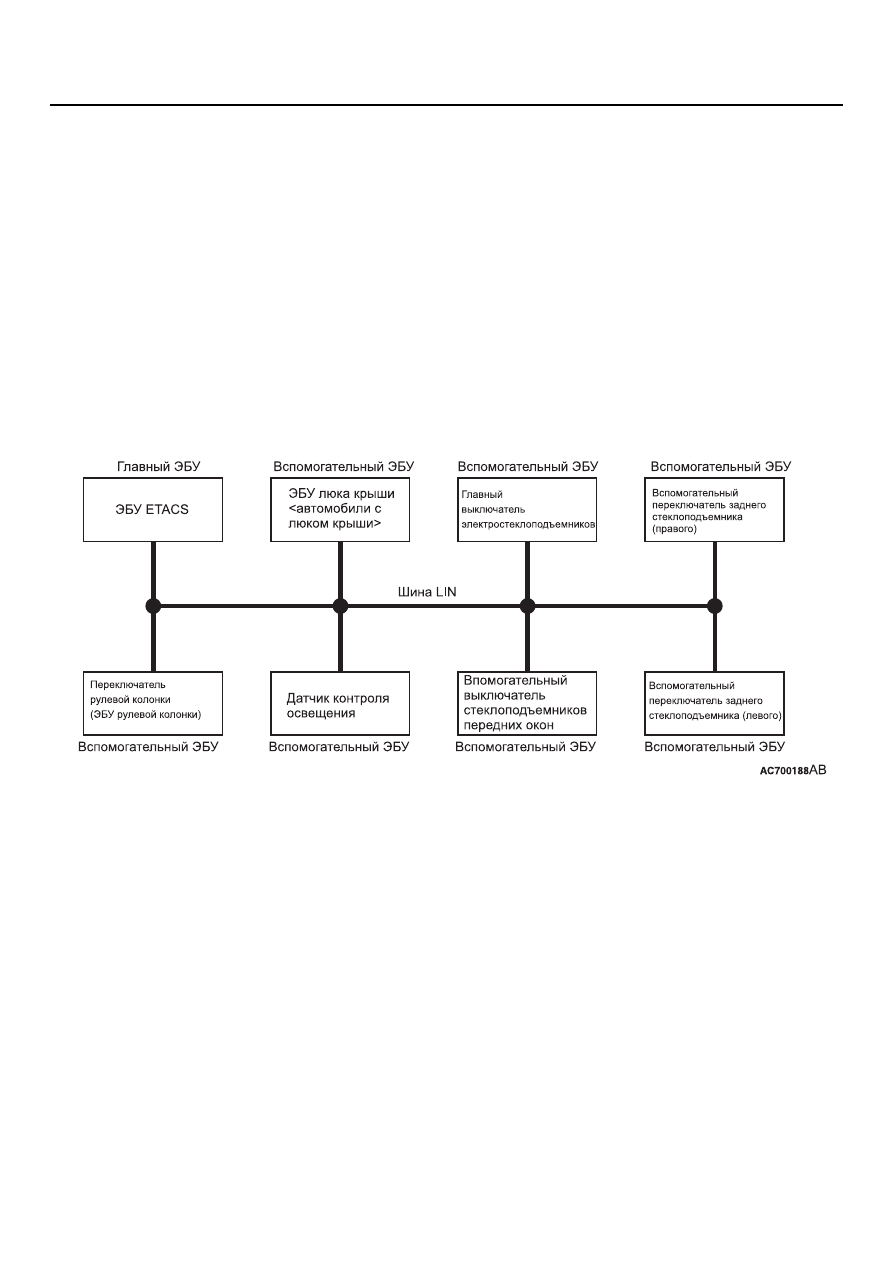

Главные и вспомогательные ЭБУ подключены к
линиям связи LIN. Главный ЭБУ – это ЭБУ
ETACS

*

, а вспомогательные ЭБУ – это

переключатель на рулевой колонке (ЭБУ рулевой
колонки), ЭБУ люка крыши <автомобили,
оборудованные люком крыши>, датчик контроля
освещения <автомобили, оборудованные
функцией автоматического включения
освещения>, главный выключатель
электростеклоподъемников, дополнительный

переключатель передних
электростеклоподъемников, дополнительный
переключатель задних
электростеклоподъемников (справа) и
дополнительный переключатель задних
электростеклоподъемников (слева). Главный ЭБУ
опрашивает эти вспомогательные ЭБУ,
устанавливая связь по линиям связи.

*

 ETACS (электронная система управления

временем и сигнализацией).

РАБОТА СИСТЕМЫ

СЕТЬ ЛОКАЛЬНЫХ СОЕДИНЕНИЙ (LIN)

54B-3

РАБОТА СИСТЕМЫ

M2545600300013

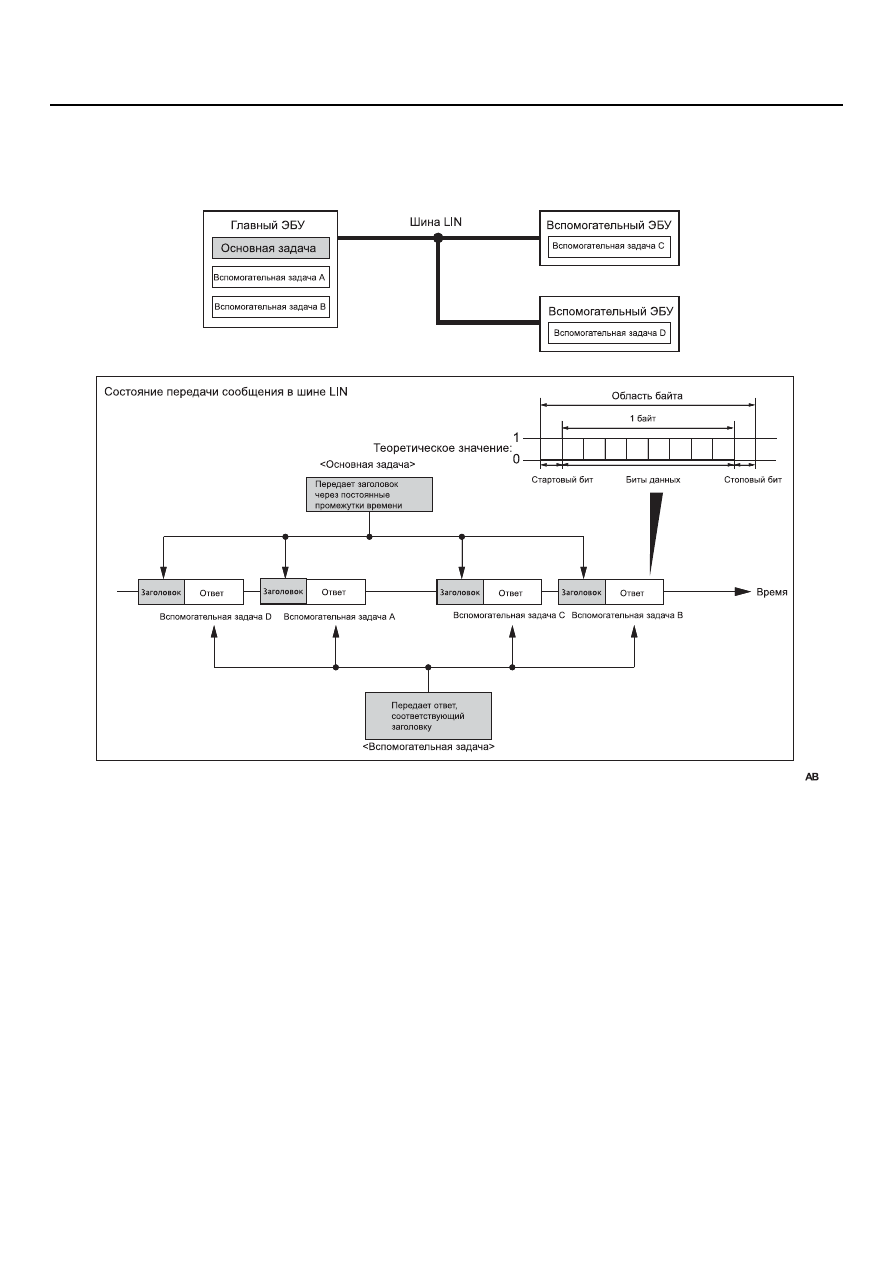

Ниже описана система обмена данными LIN.

• Главный ЭБУ выполняет основные задачи и

вспомогательные задачи, а вспомогательные
ЭБУ выполняют вспомогательные задачи.

• Когда главный ЭБУ выполняет основную

задачу, через постоянные промежутки
времени передается кадр заголовка, в
котором хранится информация о вызове
определенной вспомогательной задачи (ЭБУ).

• Когда главный ЭБУ и вспомогательный ЭБУ

выполняют вспомогательную задачу, ЭБУ,
вызываемый кадром заголовка, передает кадр
ответа, в котором содержатся данные,
необходимые для управления.

• Кадры заголовка и ответа вместе называются

кадром сообщения, а способ обмена
данными, при котором используются кадры
сообщений, называется обменом кадрами.

• В основном используются данные, состоящие

из нескольких блоков 10-битных групп данных,
которые содержат один стартовый бит и один
стоповый бит (байтовая область),
расположенные по порядку.

AC506324

AC506324
