Mitsubishi Lancer X. Руководство - часть 112

ДВЕРИ

КУЗОВ

42A-15

Удар от бокового столкновения не передается

напрямую на защелку двери при незапертой
двери (во избежание выпадения пассажиров
из автомобиля).

Даже при попытке взлома цилиндра дверного

замка при запертых дверях усилие не
передается напрямую на защелку двери, что
отпугивает воров.

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

M2420022000315

Электростеклоподъемники обладают
следующими характеристиками:

• наличие защитного механизма,

• функция таймера электростеклоподъемников,

• выключатель блокировки

электростеклоподъемников.

ДВЕРИ

КУЗОВ

42A-16

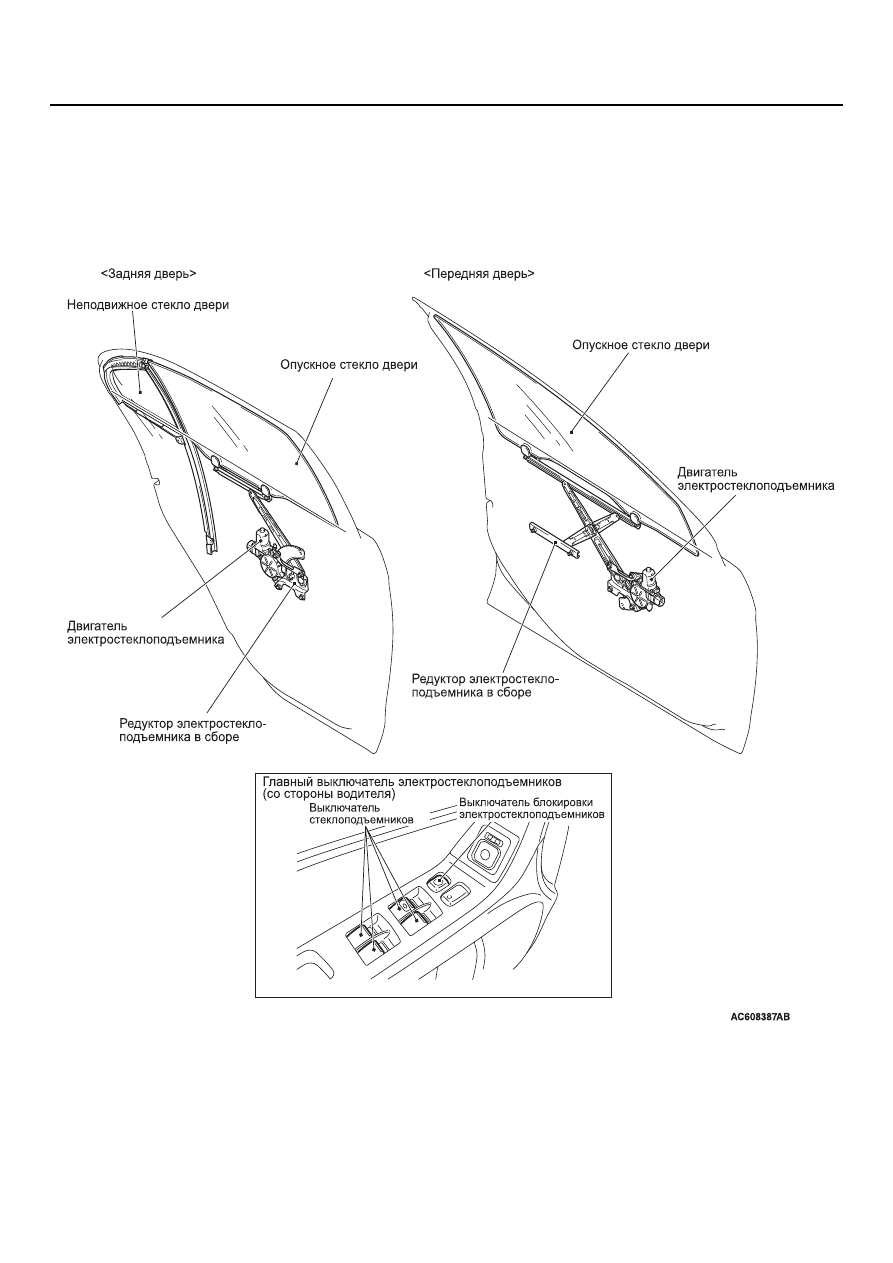

ОПИСАНИЕ УСТРОЙСТВА И ПРИНЦИП
РАБОТЫ
СИСТЕМА
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

Выключатель питания
электростеклоподъемников имеет
водонепроницаемую конструкцию, не
позволяющую воде (например, каплям дождя)
проникать сверху. Даже если вода попадает туда,
она не накапливаясь вытекает через отверстие,
которое находится в нижней части выключателя.

ВЫКЛЮЧАТЕЛЬ
СТЕКЛОПОДЪЕМНИКОВ

Для обеспечения безопасности выключатель
электростеклоподъемников работает
возвратно-поступательно. Чтобы опустить стекло,
нажмите на выключатель, а чтобы поднять
стекло, потяните выключатель.

ЗАЩИТНЫЙ МЕХАНИЗМ

Для обеспечения безопасности в
электростеклоподъемниках используется
защитный механизм. При обнаружении во время
поднятия стекла помех, таких, как голова или
рука, зажимаемых стеклом, стекло остается
открытым примерно на 150 мм. Защитный
механизм включается в случае, когда
выключатель электростеклоподъемника
включается одним касанием (состояние, в
котором после однократного нажатия рука
убирается с кнопки).

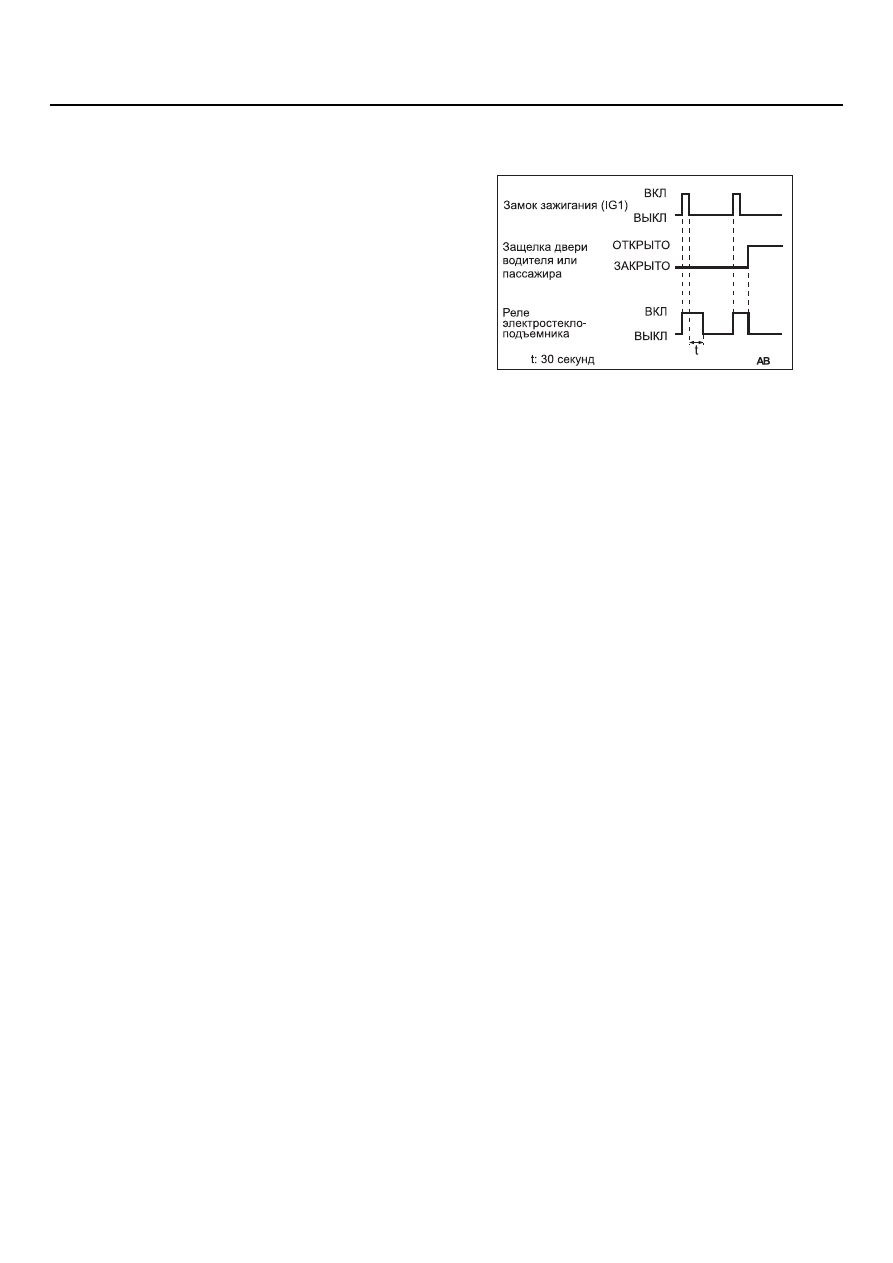

ФУНКЦИЯ ТАЙМЕРА
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

Даже после выключения зажигания ЭБУ ETACS
подает питание на реле
электростеклоподъемников в течение около 30
секунд, позволяя поднимать или опускать стекла
дверей при помощи выключателей
электростеклоподъемников. Примерно через 30
секунд питание электростеклоподъемников
отключается.
В момент открытия двери водителя или
пассажира при выполнении этой отложенной
операции реле стеклоподъемников выключается.

ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

Среди выключателей электростеклоподъемников
на двери водителя есть выключатель блокировки.
Данный выключатель отключает
открытие/закрытие окон дверей при помощи
выключателей стеклоподъемников на дверях
переднего и задних пассажиров.

ZC600258

AC607043

ДВЕРИ

КУЗОВ

42A-17

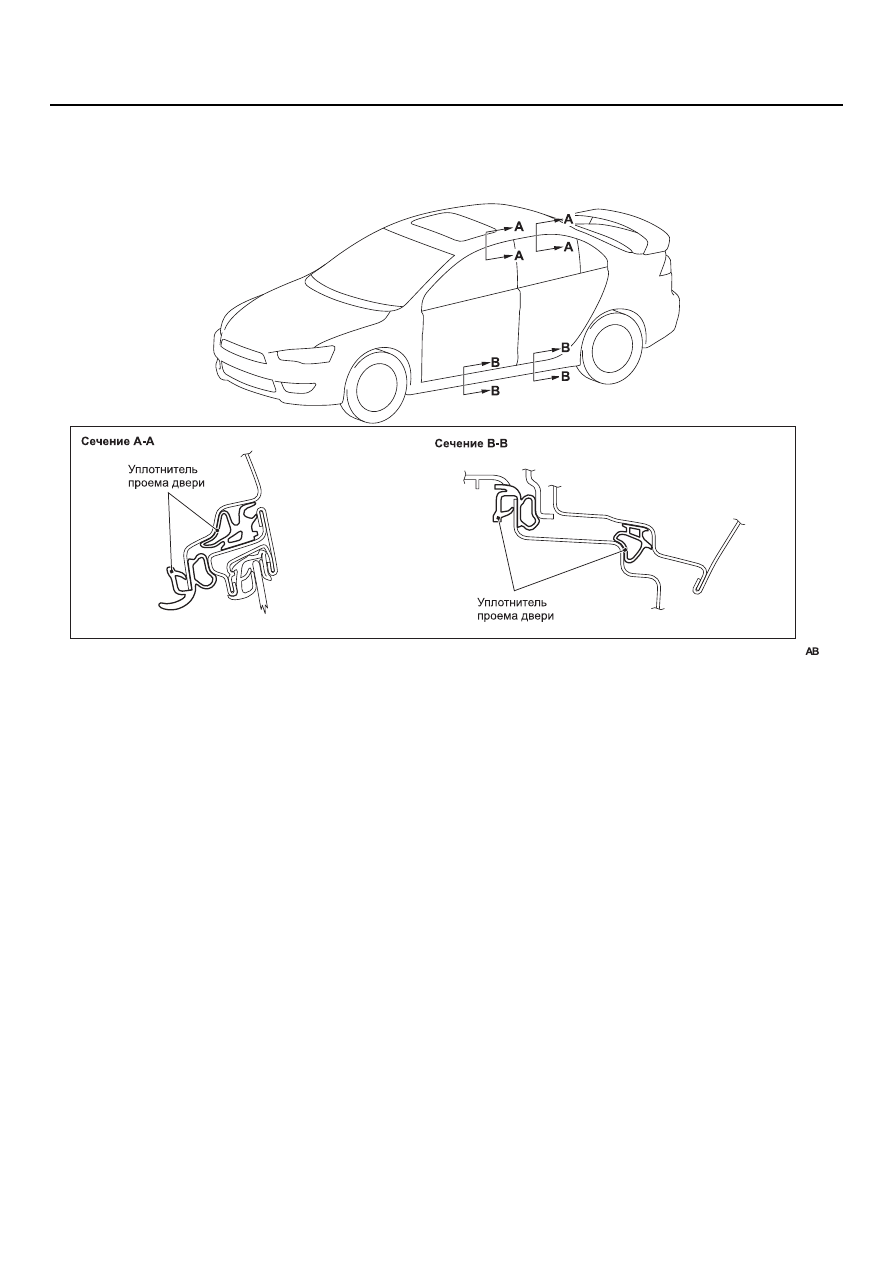

УПЛОТНИТЕЛЬ

M2420020000364

Для улучшения звуко- и гидроизоляционных
свойств по периметру дверных окон установлен
двойной уплотнитель.

AC607044

ZC600145

AC607029

ЗАЩИТНАЯ ПЛЕНКА <автомобили, не оснащенные боковыми спойлерами>

КУЗОВ

42A-18

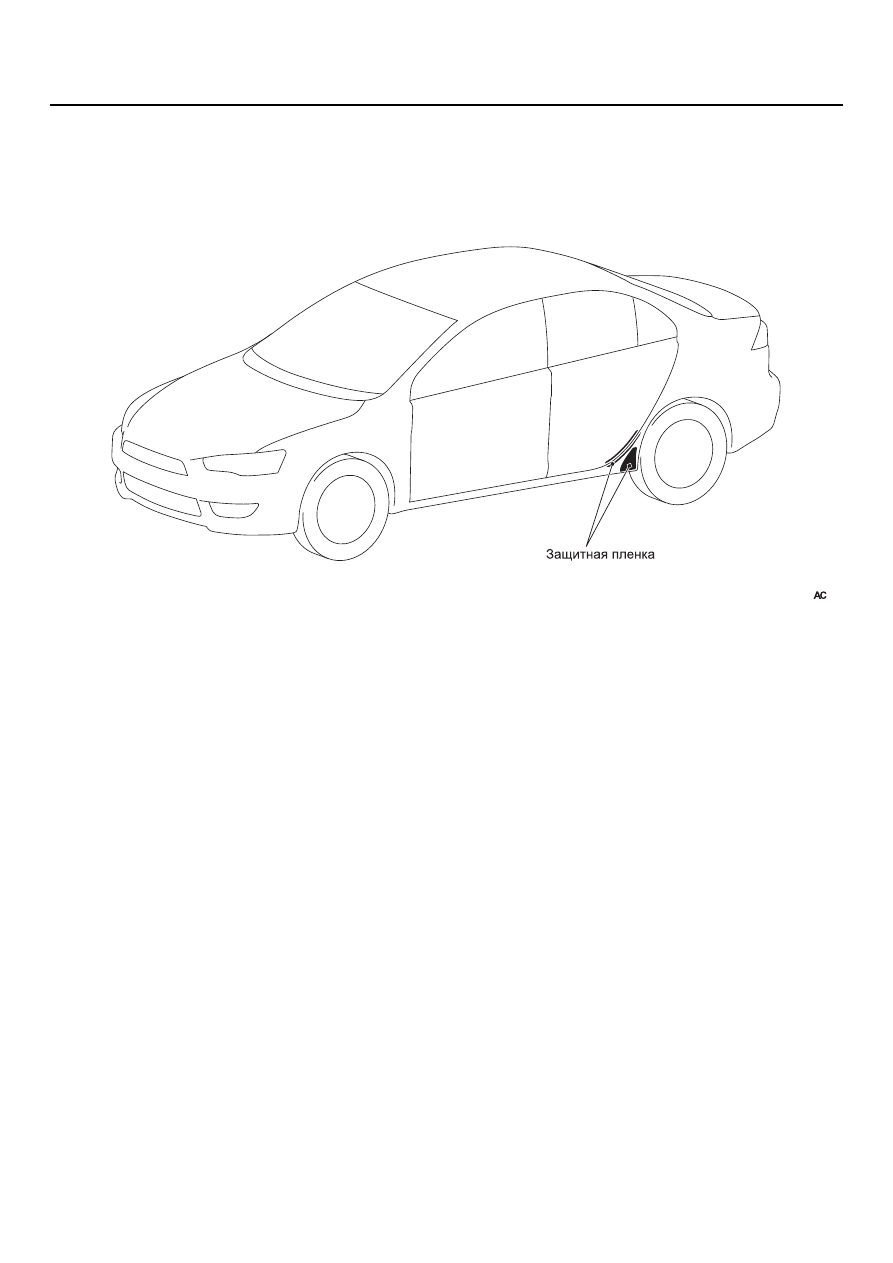

ЗАЩИТНАЯ ПЛЕНКА <автомобили, не оснащенные

боковыми спойлерами>

M2420021000259

На нижнюю часть бокового порога нанесена
защитная пленка, предотвращающая скалывание
и царапание краски осколками камней.

AC607397
