Mitsubishi Lancer X. Руководство - часть 111

ПОПЕРЕЧИНА СТОЕК <INTENSE>

КУЗОВ

42A-11

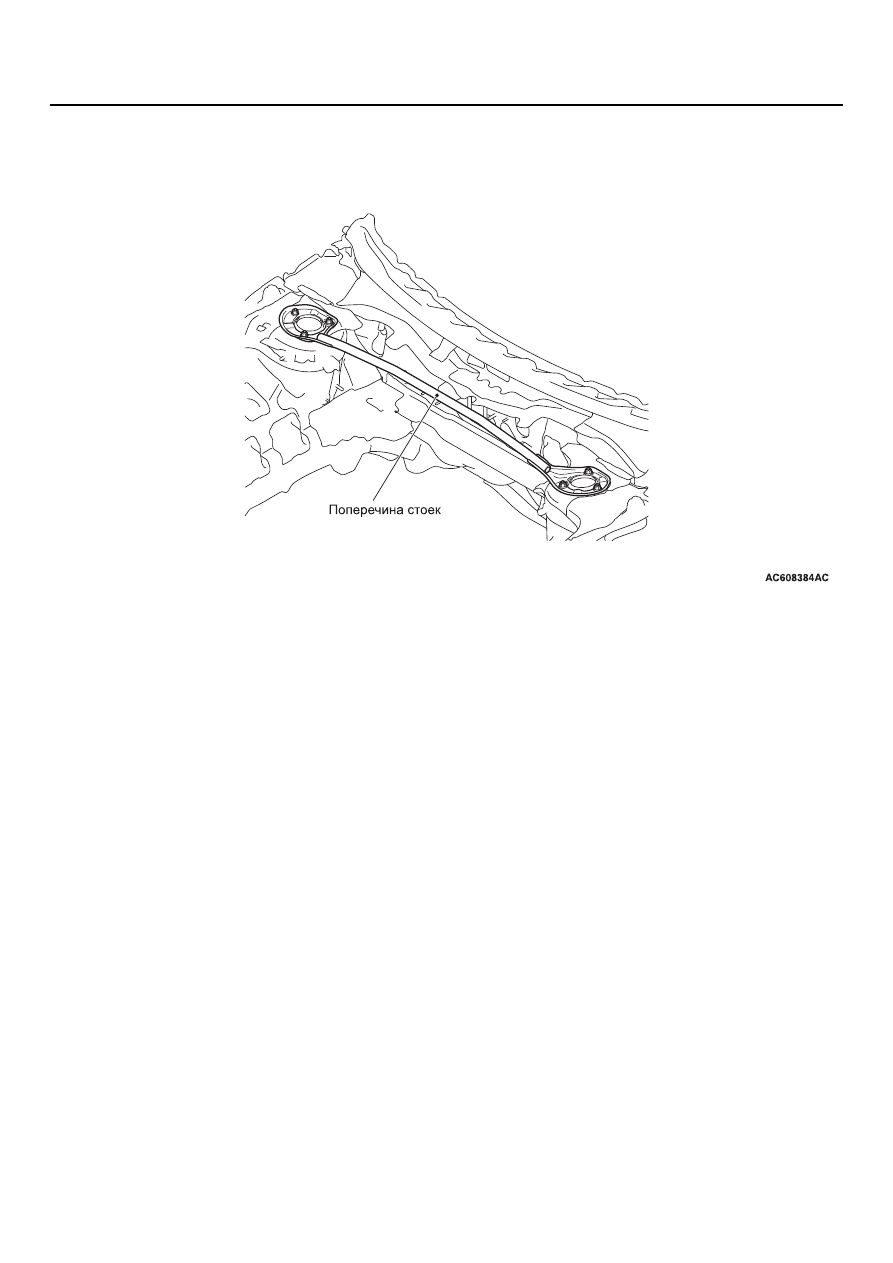

ПОПЕРЕЧИНА СТОЕК <INTENSE>

M2420001300247

Для увеличения прочности кузова между точками
крепления стоек установлена поперечина.

ДВЕРИ

КУЗОВ

42A-12

ДВЕРИ

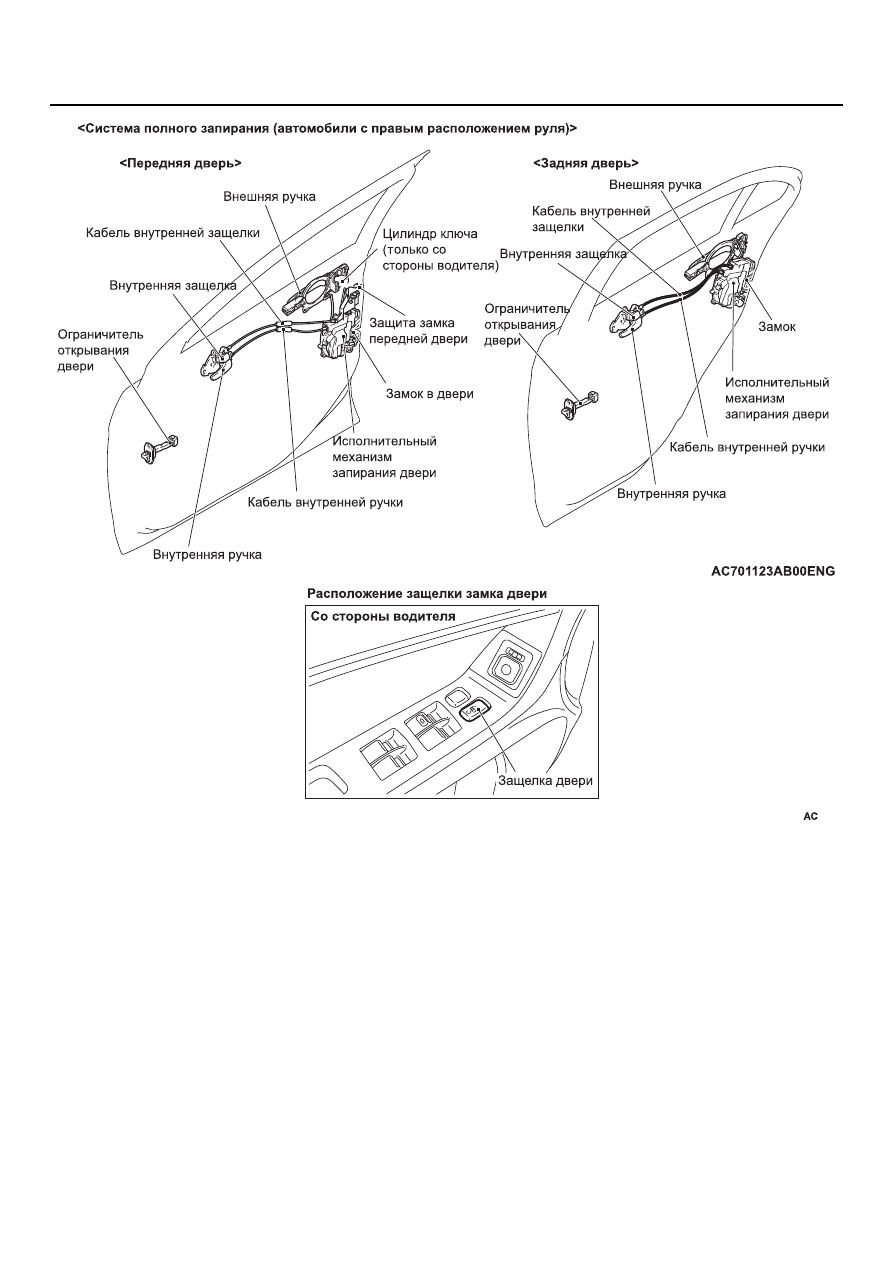

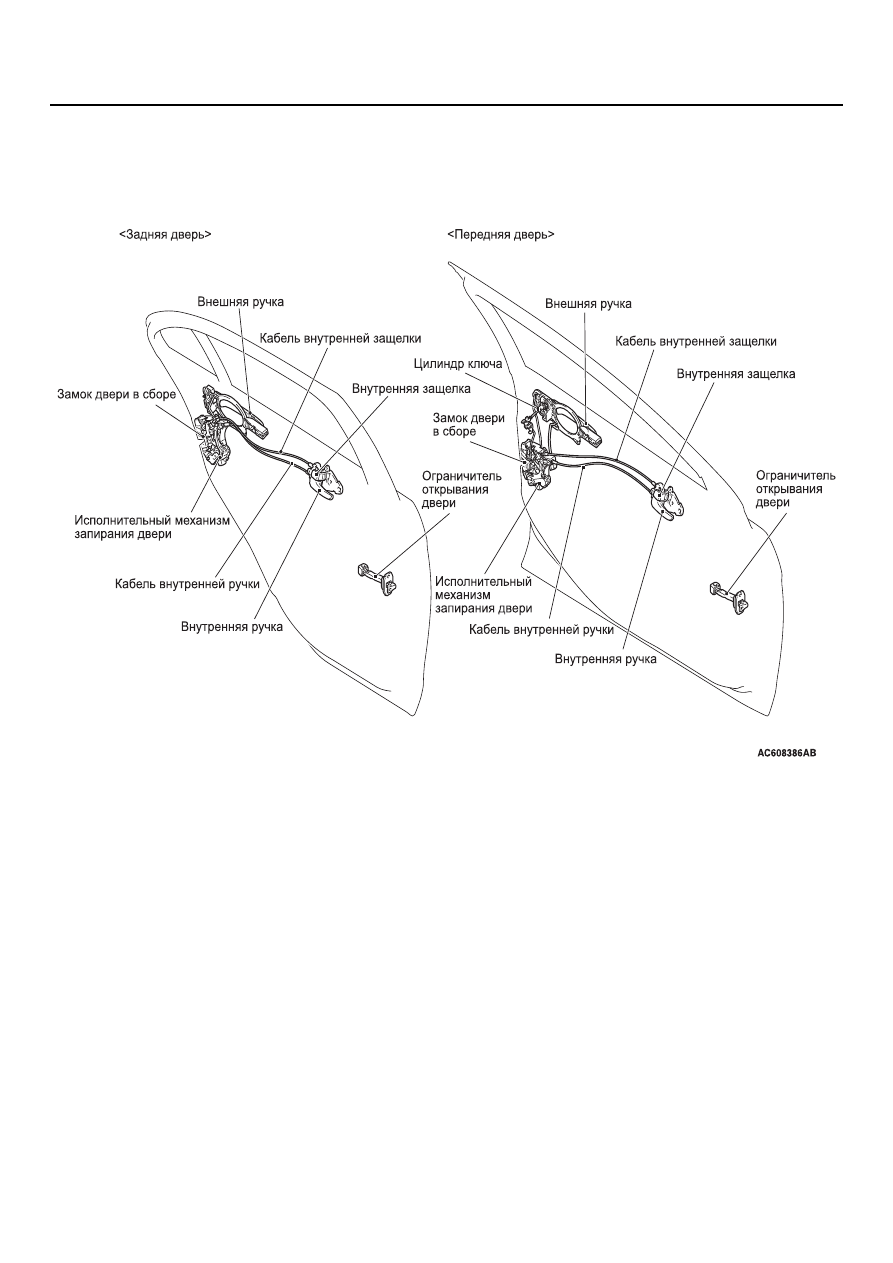

ЗАМКИ ДВЕРЕЙ

M2420009000693

ЦЕНТРАЛЬНЫЙ ЗАМОК ДВЕРЕЙ

ДВЕРИ

КУЗОВ

42A-13

• Используется центральный замок, который

при помощи защелки замка может
запирать/отпирать все двери.

• Для предотвращения случайного открытия

дверей во время движения используется
функция защиты от детей.

• Применена функция предотвращения

оставления ключа внутри.

• Введена функция связи отпирания дверей с

положением "P" рычага селектора.

• Используется механизм прямого

комбинационного цилиндра замка.

ОПИСАНИЕ УСТРОЙСТВА И ПРИНЦИП
РАБОТЫ
ЦЕНТРАЛЬНЫЙ ЗАМОК ДВЕРЕЙ

• Все двери можно запирать/отпирать при

помощи защелки двери водителя.

• Функция, которая позволяет открывать дверь

водителя при помощи внутренней ручки двери
водителя даже при закрытой защелке
называется "функция обхода блокировки".

LOCK

AC613181

ДВЕРИ

КУЗОВ

42A-14

•

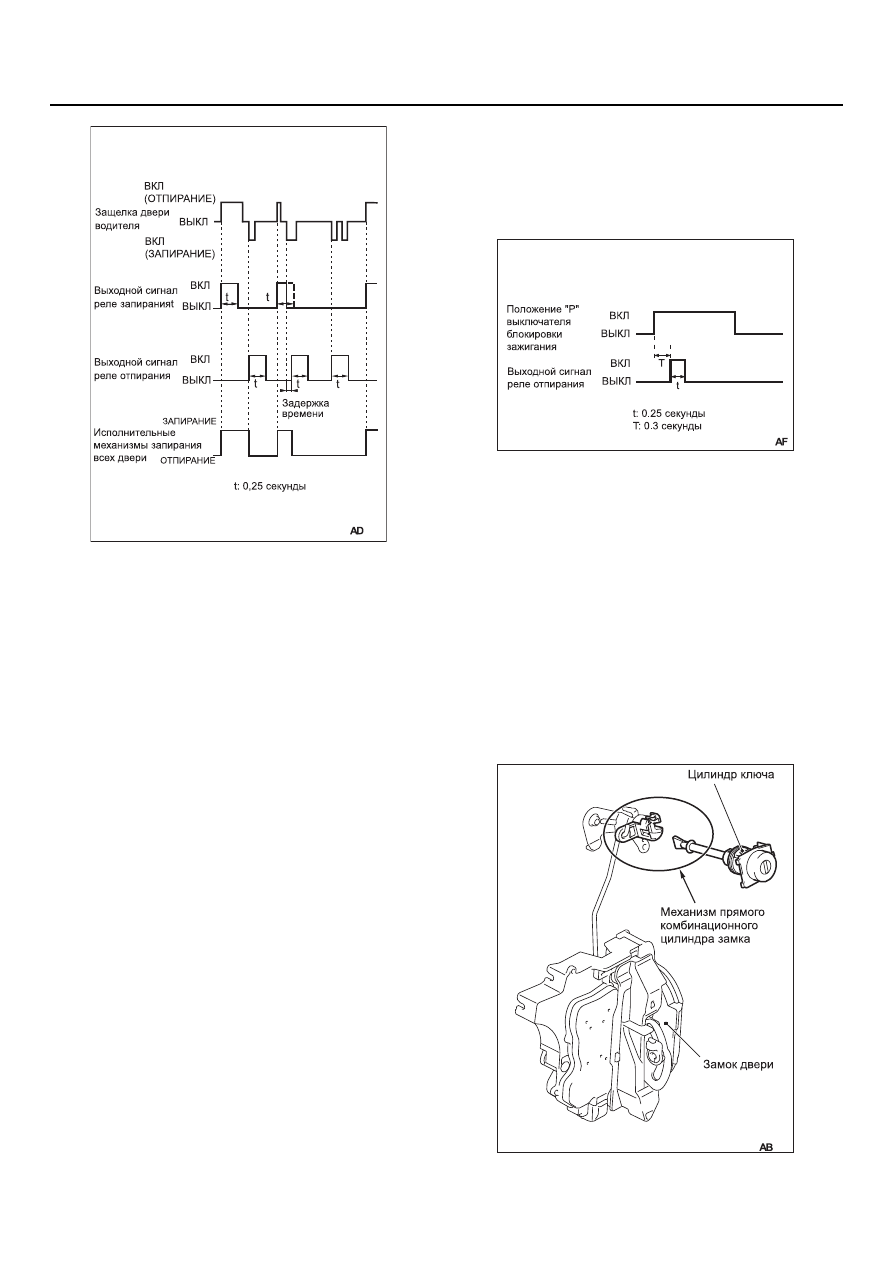

Когда дверь запирается при помощи защелки

двери водителя, ЭБУ ETACS включает реле
запирания дверей и в течение 0,25 секунды
пропускает ток через исполнительные
механизмы замков всех дверей, чтобы
запереть все двери.

Когда дверь отпирается при помощи защелки

двери водителя, ЭБУ ETACS включает реле
отпирания дверей и в течение 0,25 секунды
пропускает ток через исполнительные
механизмы замков всех дверей, чтобы
отпереть все двери.

Когда дверь по очереди запирается и отпирается

при помощи защелки двери водителя, ЭБУ
ETACS включает реле запирания дверей и в
течение 0,25 секунды пропускает ток через
исполнительные механизмы замков всех
дверей, чтобы отпереть все двери. После ЭБУ
ETACS включает реле отпирания дверей и в
течение 0,25 секунды пропускает ток через
исполнительные механизмы замков всех
дверей, чтобы отпереть все двери. В
результате этого между срабатыванием
защелки двери водителя и отпиранием всех
дверей может наблюдаться небольшое
запаздывание.

ФУНКЦИЯ СВЯЗИ ОТПИРАНИЯ ДВЕРЕЙ
С ПОЛОЖЕНИЕМ "P" РЫЧАГА
СЕЛЕКТОРА

• Когда рычаг селектора установлен в положение

"P" (стоянка) при включенном зажигании, все

 двери будут автоматически отперты для
обеспечения удобства выхода пассажиров. При
помощи функции пользовательской настройки
можно изменить настройку функции связи
отпирания дверей с положением "P" рычага
селектора (см.

стр.42A-25

).

•

Когда при включенном зажигании рычаг селектора

переключается в положение P, переключатель
блокировки зажигания "P" включается, ЭБУ
ETACS включает реле отпирания на 0,25
секунды, чтобы отпереть все двери.

ФУНКЦИЯ ПРЕДОТВРАЩЕНИЯ
ОСТАВЛЕНИЯ КЛЮЧА В САЛОНЕ

При закрытии внутренней защелки двери водителя,
когда дверь водителя открыта, ее нельзя запереть,
оставив ключ в запертом автомобиле.

МЕХАНИЗМ ПРЯМОГО
КОМБИНАЦИОННОГО ЦИЛИНДРА
ЗАМКА

•

AC607040

ZC600257

AC208135

AC607042

ZC600137
