УПРАВЛЕНИЕ КОРОБКОЙ ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

22-4

УПРАВЛЕНИЕ КОРОБКОЙ ПЕРЕДАЧ

ОБЩАЯ ИНФОРМАЦИЯ

M2222000100305

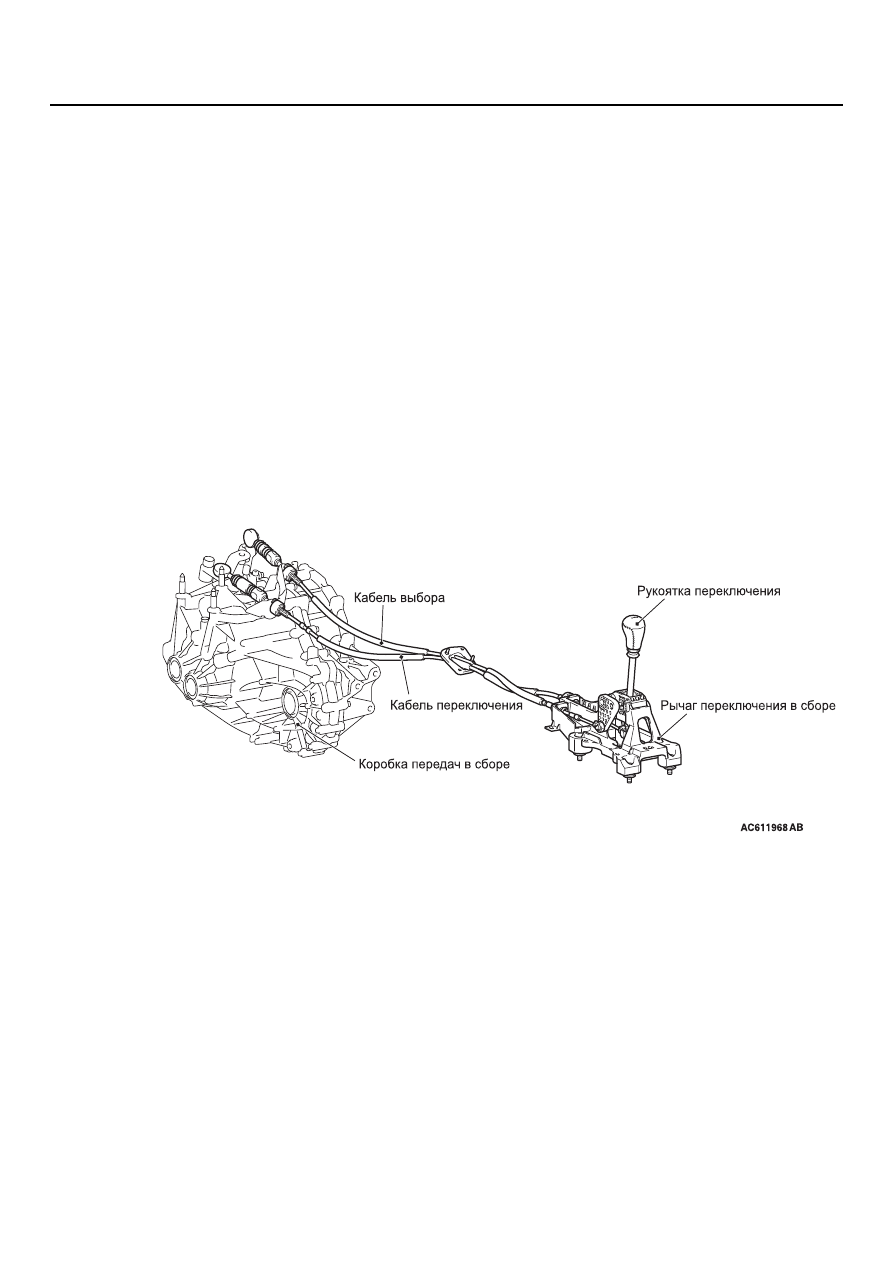

Для управления передачами используется
удаленное переключение передач при помощи
троса, и каждая часть обладает следующими
характеристиками:

Рычаг переключения в сборе

• Для обеспечения устойчивого и ровного

переключения передач используется
сферический поворотный вал с центром
вращения.

• Для снижения веса используется кронштейн с

полимерной основой.

Кабель переключения

• Для обеспечения простоты сборки

используется кабель, который можно
установить одним касанием как со стороны
коробки передач, так и со стороны рычага
переключения.

• Для минимизации соприкосновения с

оплеткой или сужений со стороны коробки
передач в кабеле переключения и в кабеле
переключения используются муфты
крепления с эластичной прочной внутренней
частью.

Рукоятка переключения

• Для минимизации заеданий или напряжений

при переключении используется цельная
рукоятка переключения.

23-1

ГРУППА 23

ВАРИАТОР (CVT)

СОДЕРЖАНИЕ

ВАРИАТОР . . . . . . . . . . . . . . . . . . . .

23-2

ОБЩАЯ ИНФОРМАЦИЯ . . . . . . . . . . . . . .

23-2

ПРИНЦИП СОВЕРШЕНСТВОВАНИЯ



ЭКОНОМИИ ТОПЛИВА И
ПРОИЗВОДИТЕЛЬНОСТИ С



ВАРИАТОРОМ. . . . . . . . . . . . . . . . . . . . . .

23-4

ОПИСАНИЕ УСТРОЙСТВА И



ПРИНЦИП РАБОТЫ . . . . . . . . . . . . . . . . .

23-5

ВИД В РАЗРЕЗЕ  . . . . . . . . . . . . . . . . . . . .

23-5

ГИДРОТРАНСФОРМАТОР . . . . . . . . . . . .

23-6

МАСЛЯНЫЙ НАСОС. . . . . . . . . . . . . . . . .

23-6

УЗЕЛ ПЕРЕКЛЮЧЕНИЯ



ПЕРЕДНЕГО/ЗАДНЕГО ХОДА . . . . . . . . .

23-6

ГЛАВНАЯ ПЕРЕДАЧА И



ДИФФЕРЕНЦИАЛ . . . . . . . . . . . . . . . . . . .

23-7

ШКИВ И СТАЛЬНОЙ РЕМЕНЬ . . . . . . . . .

23-8

ОХЛАДИТЕЛЬ РАБОЧЕЙ ЖИДКОСТИ



ВАРИАТОРА  . . . . . . . . . . . . . . . . . . . . . . .

23-10

ПЕРЕТОК МОЩНОСТИ  . . . . . . . . . . . . . .

23-10

СИСТЕМА РЕГУЛИРОВАНИЯ



ДАВЛЕНИЯ МАСЛА. . . . . . . . . . . . . . . . . .

23-14

ОПИСАНИЕ УПРАВЛЕНИЯ  . . . . . . . . . . .

23-14

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ  . . . . . . . .

23-17

ЭЛЕКТРОННАЯ СИСТЕМА



УПРАВЛЕНИЯ  . . . . . . . . . . . . . . . . . . . . . .

23-23

ОПИСАНИЕ УПРАВЛЕНИЯ. . . . . . . . . . . .

23-14

УПРАВЛЕНИЕ ПЕРЕКЛЮЧЕНИЕМ  . . . . .

23-25

УПРАВЛЕНИЕ ДАВЛЕНИЕМ



В МАГИСТРАЛИ. . . . . . . . . . . . . . . . . . . . .

23-27

ПРЯМОЕ УПРАВЛЕНИЕ (УПРАВЛЕНИЕ
ДЕМПФЕРНЫМ ФРИКЦИОНОМ) . . . . . . .

23-28

УПРАВЛЕНИЕ МЕЖДУ N (P) И D (R) . . . .

23-28

СВЯЗЬ ПО ШИНЕ CAN . . . . . . . . . . . . . . .

23-28

ФУНКЦИЯ САМОДИАГНОСТИКИ  . . . . . .

23-29

УПРАВЛЕНИЕ КОРОБКОЙ



ПЕРЕДАЧ . . . . . . . . . . . . . . . . . . . . . .

23-30

ОБЩАЯ ИНФОРМАЦИЯ . . . . . . . . . . . . . .

23-30

РЫЧАГ СЕЛЕКТОРА В СБОРЕ. . . . . . . . .

23-31

МЕХАНИЗМЫ ПРЕДОТВРАЩЕНИЯ
НЕПРАВИЛЬНОГО СРАБАТЫВАНИЯ



ВАРИАТОРА. . . . . . . . . . . . . . . . . . . . . . . .

23-32

МЕХАНИЗМ БЛОКИРОВКИ



ВКЛЮЧЕНИЯ ПЕРЕДАЧИ . . . . . . . . . . . . .

23-32

МЕХАНИЗМ БЛОКИРОВКИ КЛЮЧА. . . . .

23-34

ЛОПАТОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ . . . . .

23-35

ВАРИАТОР

ВАРИАТОР (CVT)

23-2

ВАРИАТОР

ОБЩАЯ ИНФОРМАЦИЯ

M2231000100239

Вариатор сочетает в себе гидротрансформатор и
механизм бесступенчатой передачи посредством
стального ремня и шкива, что позволяет добиться
больших возможностей при управлении и
большей экономии топлива. В зависимости от
дорожных условий непрерывно выполняется

автоматический выбор удобного передаточного
числа, от небольшого до самого высокого, что
обеспечивает ровное движение без рывков,
которые обычно возникают при переключении
передач в результате работы педалью
акселератора.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Коробка передач

W1CJA

Гидротрансформатор

Модель

3-элементный, 1-ступенчатый, 2-фазный

Увеличение
крутящего момента
при трогании

1,83

Блокировка

Имеется

Тип коробки передач

Автоматический вариатор передней передачи
(привод стальным ремнем), 1 задняя передача

Передаточное число

Передняя передача

2,349

− 0,394

Задний ход

1,750

Положение селектора

P-R-N-D+6-скоростной спортивный режим (с
переключением на руле)

Конечное передаточное число

6,120

Тип управления

Электронный

Функция

Управление
переключением

Имеется

Управление
давлением в
магистрали

Имеется

Управление
выбором передачи

Имеется

Управление
блокировкой

Имеется

Функция
самодиагностики

Имеется

Функция
самоотключения

Имеется

Количество шестерен спидометра
(ведущая/ведомая)

−(определяется ротором датчика ABS)

Масляный насос

Модель

Насос лопастного типа

Тип привода

Приводится в действие двигателем при помощи
цепи через звездочку

Рабочая жидкость
вариатора

Фирменное название DIA QUEEN CVTF-J1
Емкость (л)

Около 7,8

ВАРИАТОР

ВАРИАТОР (CVT)

23-3

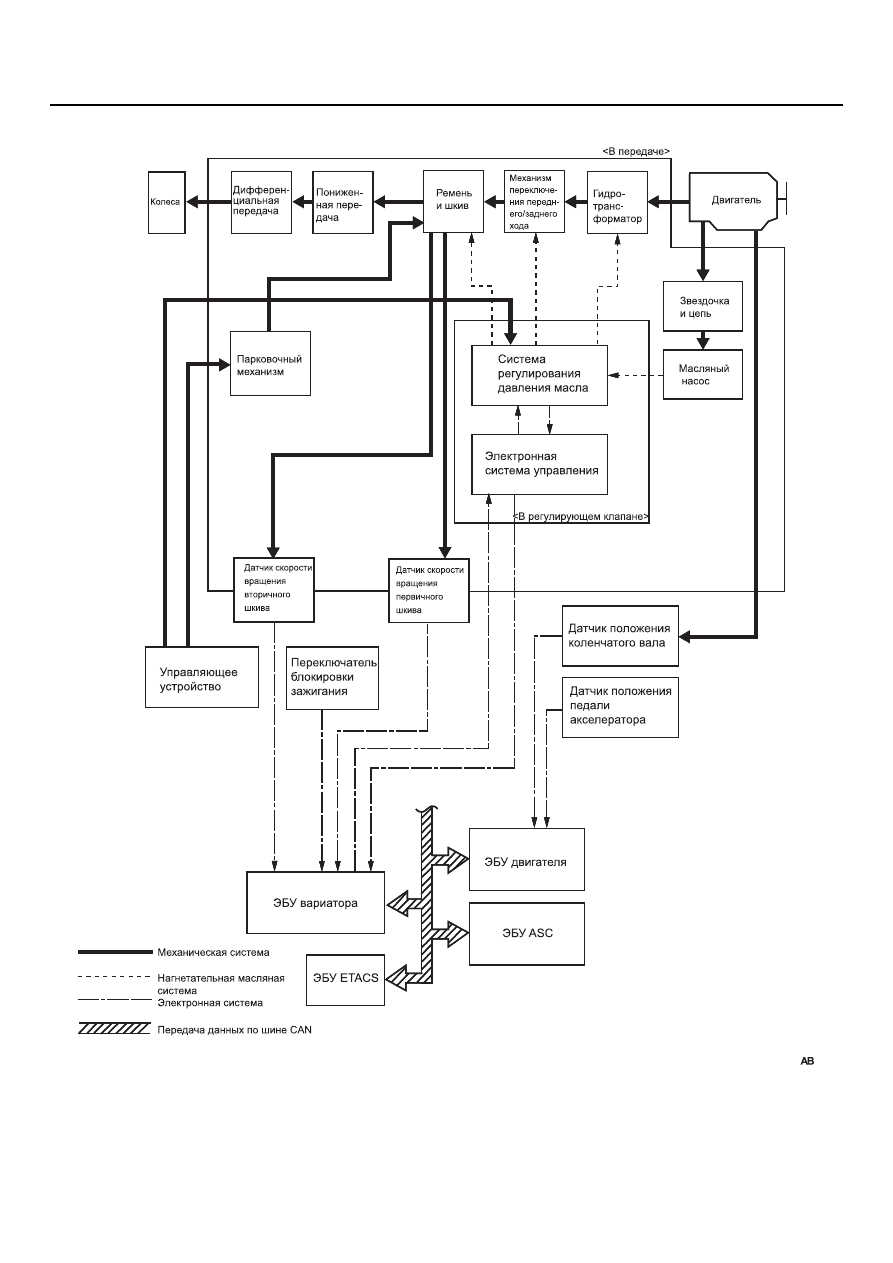

КОНФИГУРАЦИЯ СИСТЕМЫ

AC504657

AC504657
