Mitsubishi Lancer X. Руководство - часть 95





КОНЦЕНТРИЧЕСКИЙ РАБОЧИЙ ЦИЛИНДР

СЦЕПЛЕНИЕ

21-3

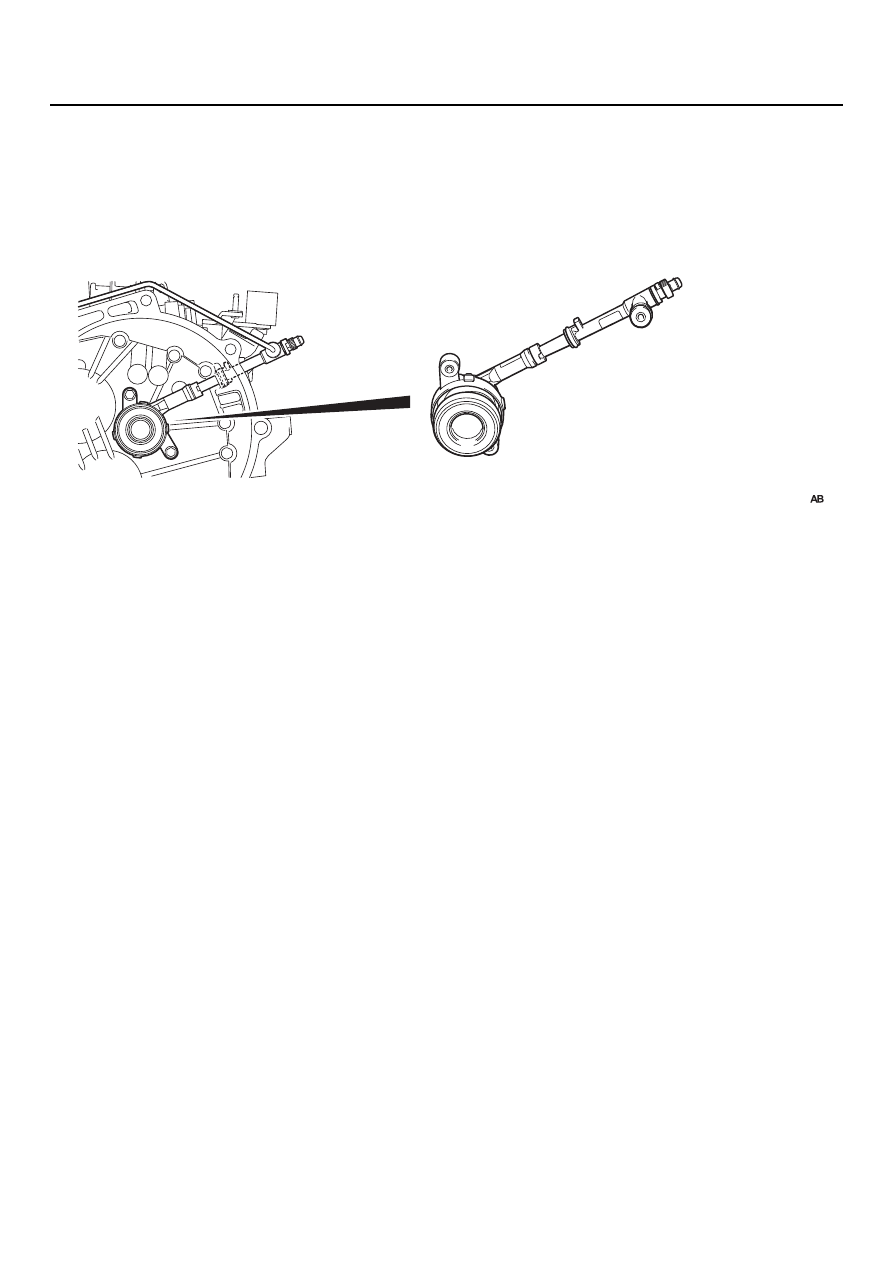

КОНЦЕНТРИЧЕСКИЙ РАБОЧИЙ ЦИЛИНДР

M2210005000072

Для уменьшения усилия педали сцепления
управление сцеплением осуществляется только
при помощи гидравлического давления.

 AC405941

 AC503210

22-1

ГРУППА 22

МЕХАНИЧЕСКАЯ

КОРОБКА

ПЕРЕДАЧ

СОДЕРЖАНИЕ

МЕХАНИЧЕСКАЯ КОРОБКА



ПЕРЕДАЧ  . . . . . . . . . . . . . . . . . . . . .

22-2

ОБЩАЯ ИНФОРМАЦИЯ . . . . . . . . . . . . . .

22-2

ВИД В РАЗРЕЗЕ  . . . . . . . . . . . . . . . . . . . .

22-3

УПРАВЛЕНИЕ КОРОБКОЙ



ПЕРЕДАЧ . . . . . . . . . . . . . . . . . . . . . .

22-4

ОБЩАЯ ИНФОРМАЦИЯ . . . . . . . . . . . . . .

22-4

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

22-2

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

ОБЩАЯ ИНФОРМАЦИЯ

M2220000100796

Используется механическая коробка передач
типа F5MBB.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Элемент

Характеристика

Коробка передач

F5MBB

Тип коробки передач

5-ступенчатая, переключение рычагом на
напольной консоли

Передаточные числа

3,538

1,913

1,333

1,028

0,820

Задний ход

3,583

Конечное передаточное число

4,235

Трансмиссионное масло

Рекомендованные
смазки

DiaQueen NEW MULTI GEAR OIL SAE 75W-80 API
GL-3

Объем, л

2,5

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

22-3

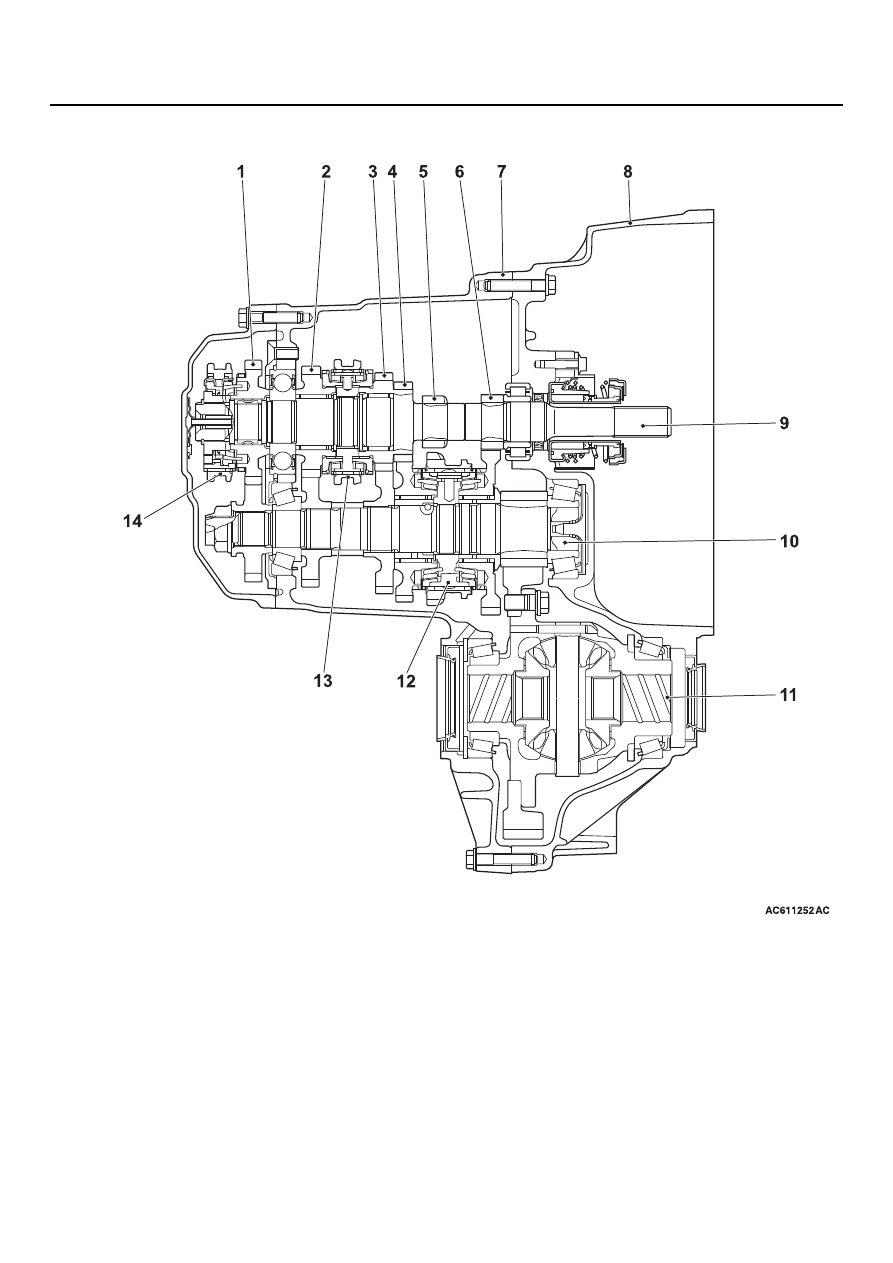

ВИД В РАЗРЕЗЕ

M2220000500158

1. Шестерня 5-й передачи



2.  Шестерня 4-й передачи
3. Шестерня 3-й передачи
4. Шестерня 2-й передачи
5. Шестерня задней передачи
6. Шестерня 1-й передачи
7. Картер коробки передач
8. Картер сцепления

9. Первичный вал
10. Вторичный вал
11. Передний дифференциал
12. Ступица синхронизатора 1-й

− 2й передач

13. Ступица синхронизатора 3-й

− 4й передач

14. Ступица синхронизатора 5-й передачи

−

передачи заднего хода
