Mitsubishi Lancer X. Руководство - часть 89

КОМБИНИРОВАННЫЙ ИЗМЕРИТЕЛЬ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-22

• Компоновка упрощена посредством

вынесения на панель элементов,
обязательных по законодательству, и
отображения остальных данных при помощи
многофункционального дисплея.

• Даже при выключенном зажигании

суммирующий счетчик пройденного пути,
суточный счетчик пройденного пути или
информацию напоминания об обслуживании
можно отобразить, нажав переключатель
многофункционального дисплея.

• В комбинированную панель встроен зуммер,

что позволяет узнать о предупреждении или о
состоянии работы переключателей по его
звуку.

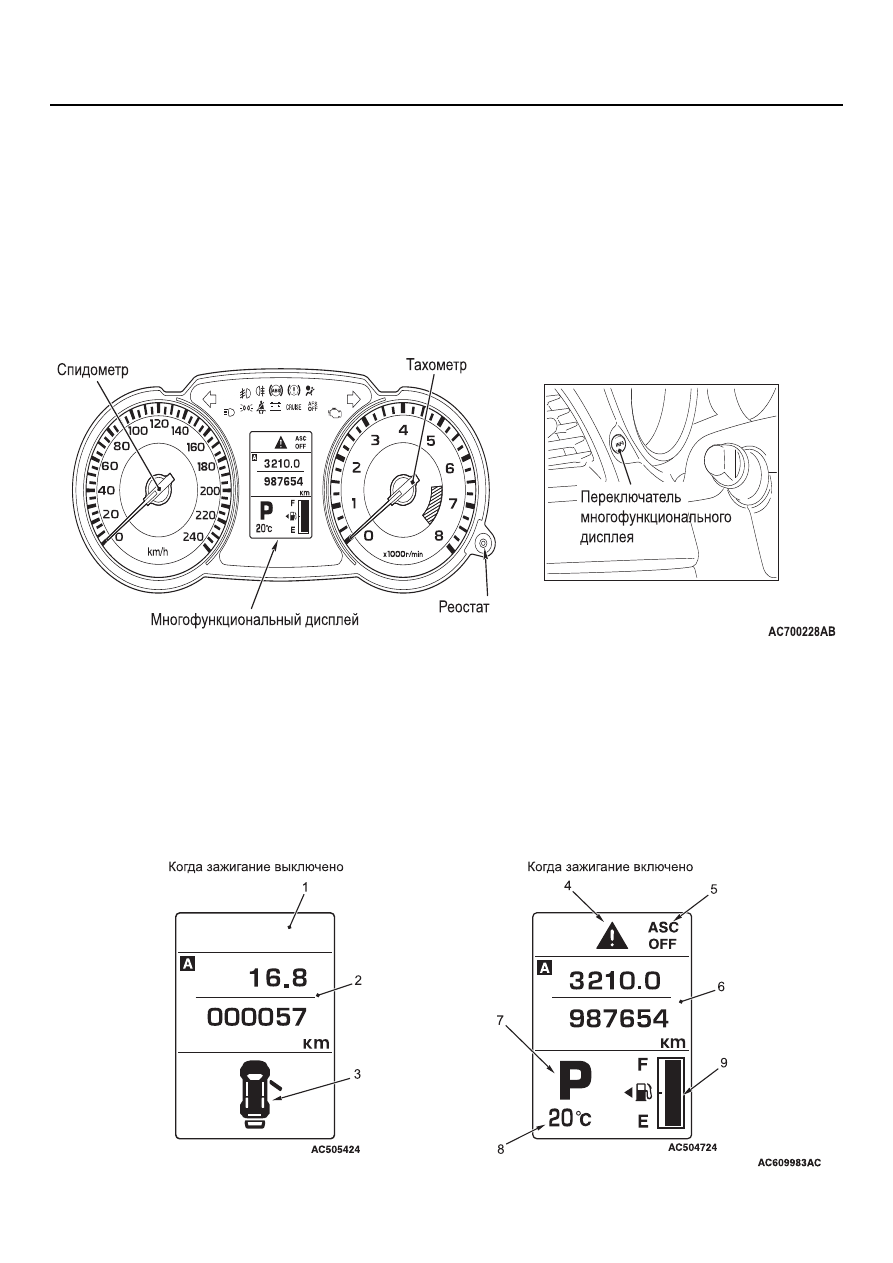

КОНСТРУКТИВНАЯ СХЕМА

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

M2545500500106

Многофункциональный дисплей может
отображать следующие элементы: различные
предупреждения, суммирующий и суточный
счетчики пройденного пути, информацию
напоминания об обслуживании, температуру
охлаждающей жидкости двигателя, количество
оставшегося топлива, положение рычага
селектора, средний и мгновенный расход

топлива, приблизительное расстояние до точки
назначения, среднюю скорость автомобиля и
другую информацию. Отображаемые данные
можно менять при помощи переключателя
многофункционального дисплея. Кроме того, в
окне настроек функций можно выбрать язык или
единицы измерения, с использованием которых
на многофункциональном дисплее будут
отображаться данные.

КОМБИНИРОВАННЫЙ ИЗМЕРИТЕЛЬ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-23

Когда зажигание выключено

КОГДА ЗАЖИГАНИЕ ВКЛЮЧЕНО

Элемент

Описание

Область отображения
предупреждений

Когда в области отображения неисправностей отображаются
предупреждения, при нажатии на переключатель
многофункционального дисплея предупреждения отключаются и
отображается восклицательный знак. Восклицательный знак также
отображается при возникновении двух и более предупреждений.

Информационная
область/область
отображения
неисправностей

В данной области отображаются суммирующий и ежедневный
счетчики пройденного пути или информация напоминания об
обслуживании. Кроме того, при выдаче предупреждений
отображается соответствующая информация.

Область предупреждения
о неплотно закрытой
двери

Отображает открытую дверь или крышку багажника

Элемент

Описание

Область отображения
предупреждений

Когда в информационной области отображаются предупреждения,
при нажатии на переключатель многофункционального дисплея
предупреждения отключаются и отображается восклицательный
знак. Восклицательный знак также отображается при возникновении
двух и более предупреждений.

Область индикации
выключения ASC

Отображается при отключении системы ASC при помощи
выключателя ASC

Информационная
область/область
отображения
неисправностей

При нажатии на переключатель многофункционального дисплея
отображаемая информация сменяется в следующем порядке:

1. Суммирующий счетчик пройденного пути/суточный счетчик

пройденного пути A

2. Суммирующий счетчик пройденного пути/суточный счетчик

пройденного пути B

3. Напоминание о ТО (когда включена функция напоминания о ТО)
4. Индикатор температуры охлаждающей жидкости двигателя
5. Индикатор дистанции движения
6. Индикатор средней скорости, индикатор среднего расхода

топлива, индикатор мгновенного расхода топлива

7. Окно настройки функций
8. Отображение окна предупреждений

Кроме того, при выдаче предупреждений отображается
соответствующая информация.

Область отображения
положения рычага
селектора

Отображает положение рычага селектора. <Только для вариатора>

Область отображения
температуры снаружи

Отображает температуру окружающего воздуха

Область отображения
количества оставшегося
топлива

Отображает количество оставшегося топлива.

КОМБИНИРОВАННЫЙ ИЗМЕРИТЕЛЬ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-24

ФУНКЦИЯ НАПОМИНАНИЯ О ТО

Когда подходит время предупреждения о
прохождении ТО какого-либо узла,
установленное по определенному графику, на
месте суммирующего и суточного счетчиков
пройденного пути в течение 4 секунд
отображается индикатор напоминания о ТО.
Однако даже при выполнении условий
отображения индикатор не отображается сразу
же. Он отображается при следующем включении
зажигания. Чтобы отобразить время прохождения
осмотра, нажмите переключатель
многофункционального дисплея, чтобы включить
отображение суммирующего и суточного
счетчиков пройденного пути. Когда индикатор
напоминания о ТО достигает конечной точки
критерия предупреждения, он будет отключен
специальной функцией M.U.T.-III или
специальной операцией переключателя
многофункционального дисплея

ПРИМЕЧАНИЕ. При поставке функция
напоминания о ТО отключена. Функция
включается при выполнении любого из
следующих условий: При поставке автомобиля
клиенту включите функцию напоминания о ТО и
проверьте, чтобы был установлен график

"EU 1".

•

Нажимая переключатель
многофункционального дисплея включите
зажигание.

•

На одометре будет отображено значение
100 км или 60 миль.

ПРИМЕЧАНИЕ. При помощи специальных
функций M.U.T.-III или специальной операции
переключателя многофункционального дисплея

можно изменять график и отключать функцию
напоминания о ТО.

Описание остальных специальных операций

переключателя см. в руководстве по ремонту.

ТАБЛИЦА ГРАФИКОВ

ПРИМЕЧАНИЕ. В качестве графика можно
выбрать также "JPN", "NAS", "GCC/EXP" и
"MMAL". Однако необходимо использовать
только "EU".

КРИТЕРИЙ СРАБАТЫВАНИЯ ПРЕДУПРЕЖДЕНИЯ (ВРЕМЯ НАЧАЛА И ПРЕКРАЩЕНИЯ
СРАБАТЫВАНИЯ ПРЕДУПРЕЖДЕНИЯ)

График

Тип предупреждения

Критерий срабатывания предупреждения

EU 1 (исходное
состояние)

Время работы (месяцы) Каждые 12 месяцев работы
Пробег (мили)

Каждые 9 000 миль пробега

Пробег (км)

Каждые 15 000 км пробега

EU 2

Время работы (месяцы) Каждые 12 месяцев работы
Пробег (мили)

Каждые 12 000 миль пробега

Пробег (км)

Каждые 20 000 км пробега

Опциональный
график

Можно выбрать опциональный график. (Можно настроить только в M.U.T.-III.)

Отображение OFF

Функция отключена. В области отображения суммирующего/суточного
счетчиков пройденного пути отображается "OFF" ("ВЫКЛ").

Функция отключена

Функция отключена. (Можно настроить только в M.U.T.-III.)

Время работы

Пробег (км)

Пробег (мили)

Время начала
срабатыва-
ния предуп-
реждения

Время прекра-
щения сраба-
тывания
предупрежде-
ния

Время начала
срабатыва-
ния предуп-
реждения

Время прекра-
щения сраба-
тывания
предупрежде-
ния

Время начала
срабатыва-
ния предуп-
реждения

Время прекра-
щения сраба-
тывания
предупрежде-
ния

−30 дней

+30 дней

−500 км

+500 км

−500 миль

+500 миль

КОМБИНИРОВАННЫЙ ИЗМЕРИТЕЛЬ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-25

ЗУММЕР

M2545500600103

Используя свои сигналы или сигналы,
передаваемые по шине CAN, комбинированная
панель включает встроенный зуммер.

ФУНКЦИЯ НАПОМИНАНИЯ О РЕМНЯХ
БЕЗОПАСНОСТИ

Когда не пристегнут ремень безопасности

водителя.

1. При включении зажигания загорается

индикатор ремня безопасности водителя и
зуммер издает звук в течение 6 секунд.

2. Индикатор ремня безопасности водителя

горит 60 секунд после включения зажигания,
если скорость автомобиля превышает 8 км/ч,
и мигает в течение 90 секунд. Зуммер издает
звуки одновременно с миганием индикатора.

3. После завершения шага 2, если ремень

безопасности не пристегнут, когда скорость
автомобиля изменяется от 3 км/ч до 8 км/ч,
индикатор снова загорается и мигает и зуммер
снова издает звук.

Когда не пристегнут ремень безопасности

переднего пассажира.

• Действия такие же, как при непристегнутом

ремне безопасности водителя.

ЗУММЕР ОТМЕНЫ ПЕРЕКЛЮЧЕНИЯ

Зуммер издает звук при задействовании рычага
селектора.

ЗУММЕР ОТМЕНЫ ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧИ НА РУЛЕ <АВТОМОБИЛИ С
ПЕРЕКЛЮЧЕНИЕМ ПЕРЕДАЧ НА РУЛЕ>

Зуммер издает звук при переключении передачи
на руле.

ФУНКЦИЯ ЗУММЕРА НАПОМИНАНИЯ О
ВКЛЮЧЕННОМ ОСВЕЩЕНИИ

Зуммер издает звук когда при выключенном
зажигании и включенных задних фонарях
открывается дверь водителя.

ФУНКЦИЯ ЗУММЕРА
ПРЕДУПРЕЖДЕНИЯ О НЕПЛОТНО
ЗАКРЫТОЙ ДВЕРИ

Зуммер издает звук когда включено зажигание,
открыта какая-либо дверь и по шине CAN
передается информация о том, что скорость
автомобиля составляет 8 км/ч и более.

Элемент

Соответствующий ЭБУ

Функция напоминания о ремнях безопасности

Комбинированная панель

Зуммер отмены переключения

ЭБУ вариатора

Зуммер отмены переключения передачи на руле <Автомобили с
переключением передач на руле>
Функция зуммера напоминания о включенном освещении

ЭБУ ETACS

Функция зуммера предупреждения о неплотно закрытой двери

ЭБУ ETACS

Зуммер предупреждения о морозе

Комбинированная панель

Функция зуммера напоминания о стояночном тормозе

Комбинированная панель

Зуммер напоминания об отдыхе

Комбинированная панель

Зуммер области отображения неисправностей на
многофункциональном дисплее

Комбинированная панель

Зуммер функции пользовательской настройки ЭБУ ETACS

ЭБУ ETACS

Функция зуммера люка крыши

ЭБУ ETACS

Зуммер работы кондиционера

ЭБУ кондиционера

Зуммер работы аудиосистемы

Радио и проигрыватель
компакт-дисков

Зуммер работы переключателя многофункционального дисплея

Комбинированная панель

Функция зуммера указателя поворота

ЭБУ ETACS
