Mitsubishi Lancer X. Руководство - часть 22

ВНУТРЕННЯЯ ЧАСТЬ ЗАДНЕЙ БОКОВОЙ ПАНЕЛИ

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-30

ПРИМЕЧАНИЕ К РЕМОНТНЫМ РАБОТАМ
УСТАНОВКА

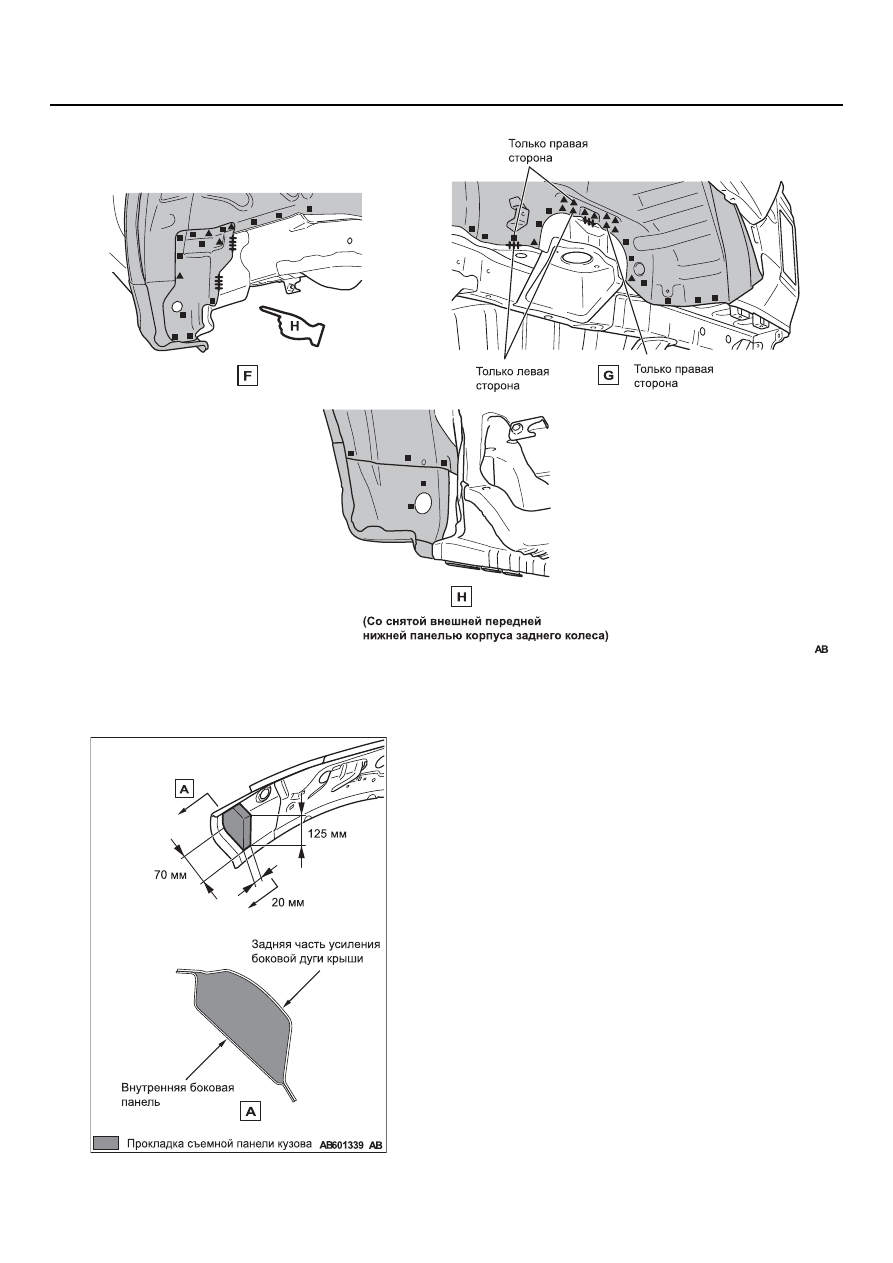

1. При установке новых компонентов внутренней

части задней боковой панели обточите
подушку для замены (MR535301 или
MR435765), как показано на рисунке, и
установите ее со стороны кузова во избежание
утечки звукоизолирующего пеноматериала при
заполнении им задней стойки в следующем
процессе.

AB601591

AB601512

AB601503

AB601302

AB601504

AB601296

ВНЕШНЯЯ ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ (СВАРНОГО ТИПА)

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-31

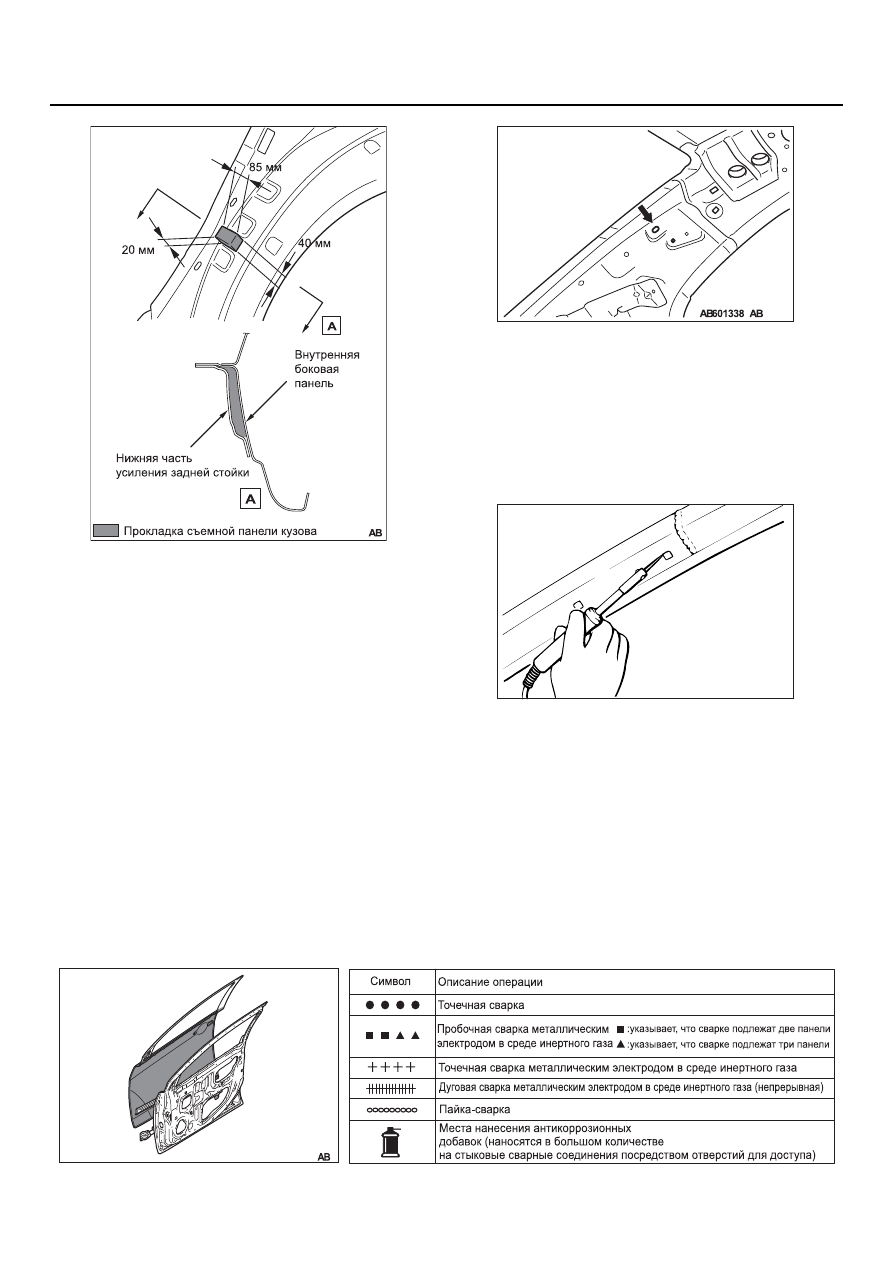

2. При установке компонентов нижней части

усиления новой задней стойки обточите
подушку для замены (MR535301 или
MR435765), как показано на рисунке, и
установите ее со стороны кузова, поскольку
нижнюю часть усиления задней стойки
невозможно заполнить звукоизолирующим
пеноматериалом.

3. Смонтируйте внутреннюю часть задней

боковой панели, вверните болт и закройте
алюминиевой лентой фланец, затем заполните
отверстие звукоизолирующим
пеноматериалом согласно рисунку и
инструкциям.

Звукоизолирующий пеноматериал:



"3M ATD ULTRAPRO Panel foam-Yellow"

4. Для удаления болта и алюминиевой ленты

подождите 2 часа после заполнения отверстия
звукоизолирующим пеноматериалом, затем
паяльником проделайте в звукоизолирующем
пеноматериале отверстие для установки
скобы и т.п.

ВНЕШНЯЯ ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

(СВАРНОГО ТИПА)

M4030001500370

AB601327

AB601322

AB601571

AB100787

AB700008

AB601288

(

)

ВНЕШНЯЯ ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ (НАКЛАДНОГО ТИПА)

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-32

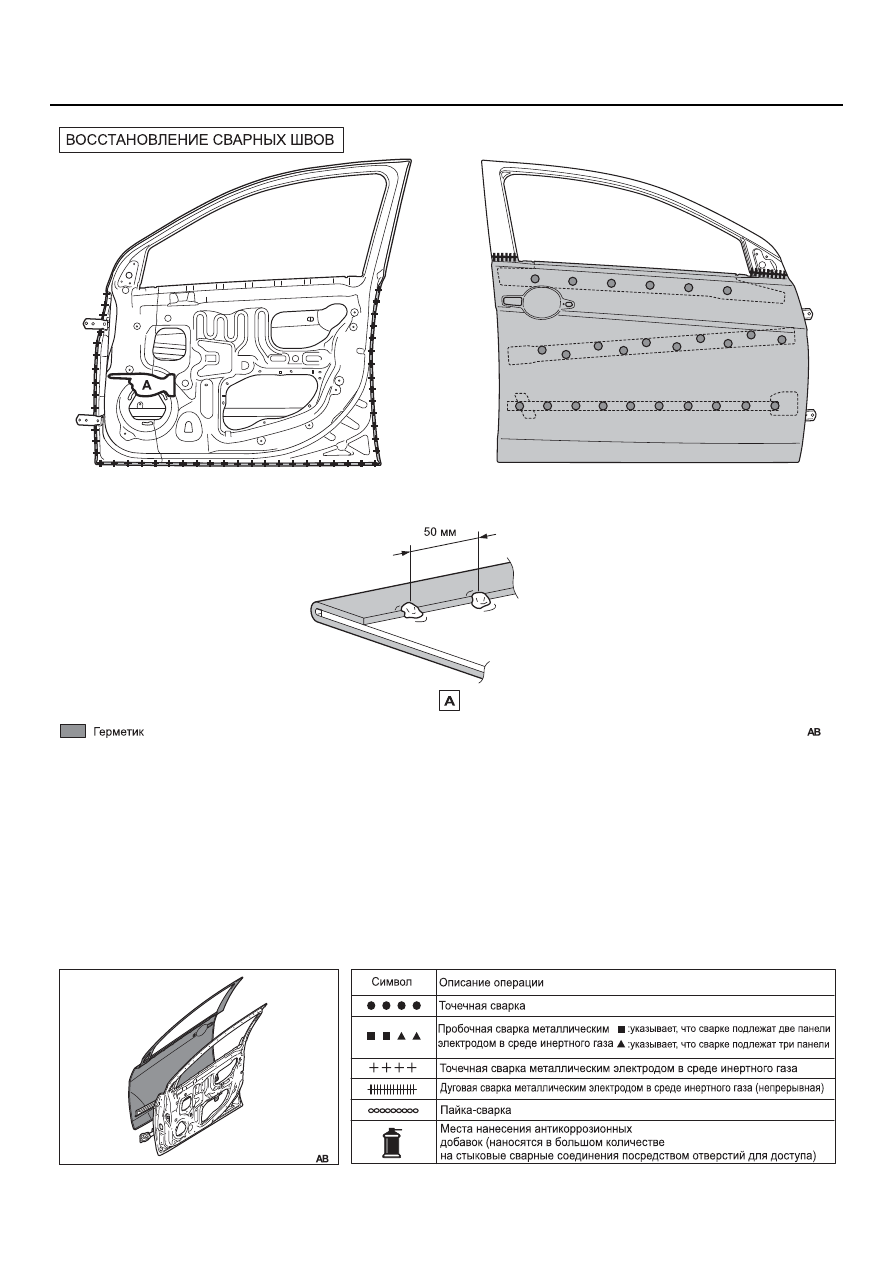

Герметик: уретановый герметик для
кузова

Брэнд: 3M ATD, номер детали 8542, или
эквивалент

ПРИМЕЧАНИЕ. После окантовки внешней части панели новой передней двери сварите
нахлесточную секцию фланца дуговой сваркой с шагом 50 мм.

ВНЕШНЯЯ ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

(НАКЛАДНОГО ТИПА)

M4030001700374

AB602375

AB201368

AB601261

AB601257

AB601280

AB601288

(

)

ВНЕШНЯЯ ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ (НАКЛАДНОГО ТИПА)

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-33

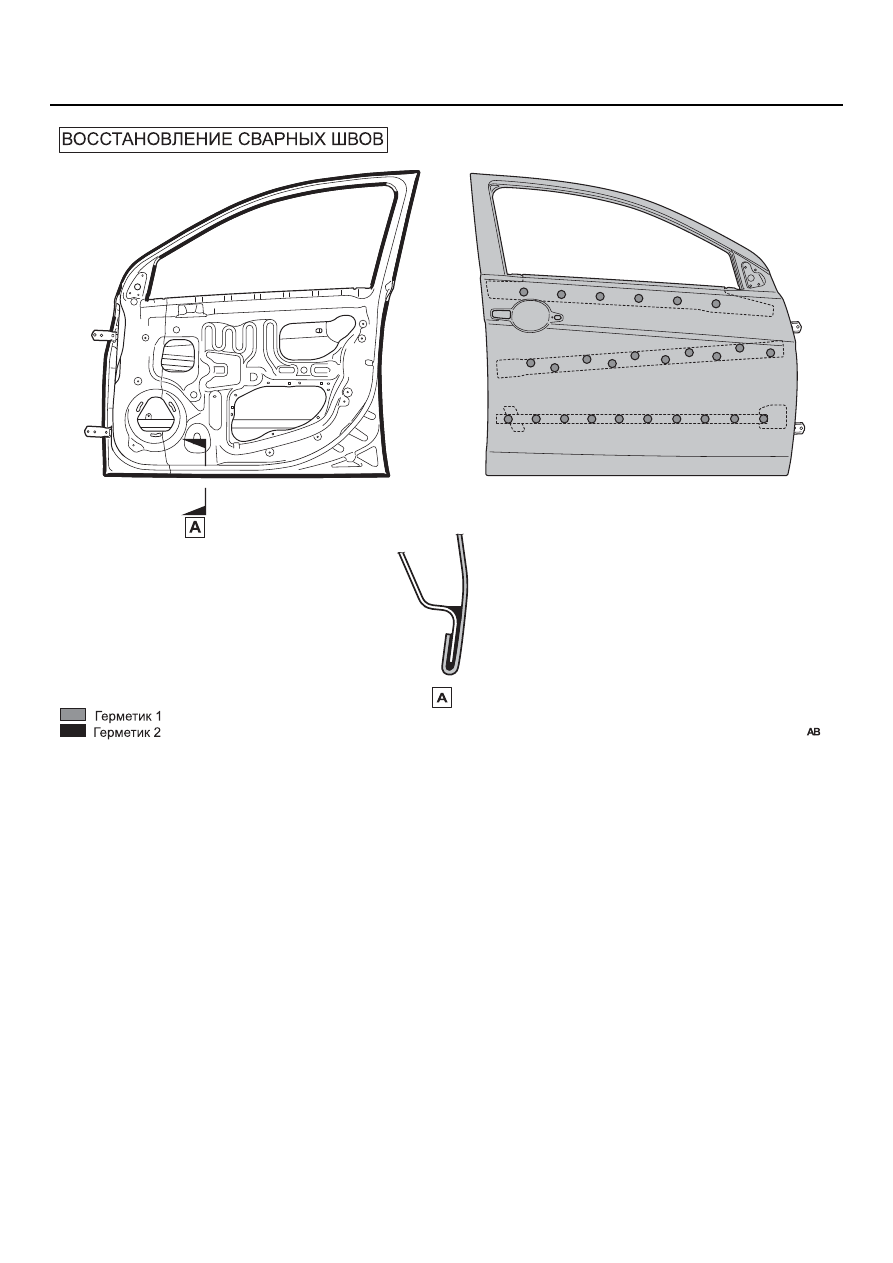

• Герметик 1: уретановый герметик для

кузова

Брэнд: 3M ATD, номер детали 8542, или

эквивалент

• Герметик 2: эпоксидная смола

Брэнд: 3M ATD, номер детали 8115, или

эквивалент

ПРИМЕЧАНИЕ К РЕМОНТНЫМ
РАБОТАМ
УСТАНОВКА

1. При установке новой внешней части панели

передней двери зачистите соединительную
поверхность и удалите краску для улучшения
адгезии. Затем обезжирьте внешнюю часть
панели передней двери.

2. Установите внешнюю часть панели передней

двери и сделайте окантовку. После этого
удалите выступивший герметик.

AB602376

A

B401287

AB601258

AB601286

AB601281
