Mitsubishi Lancer X. Руководство - часть 20

ВНЕШНЯЯ ЧАСТЬ ЗАДНЕЙ БОКОВОЙ ПАНЕЛИ

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-22

ПРИМЕЧАНИЕ К РЕМОНТНЫМ
РАБОТАМ
УСТАНОВКА

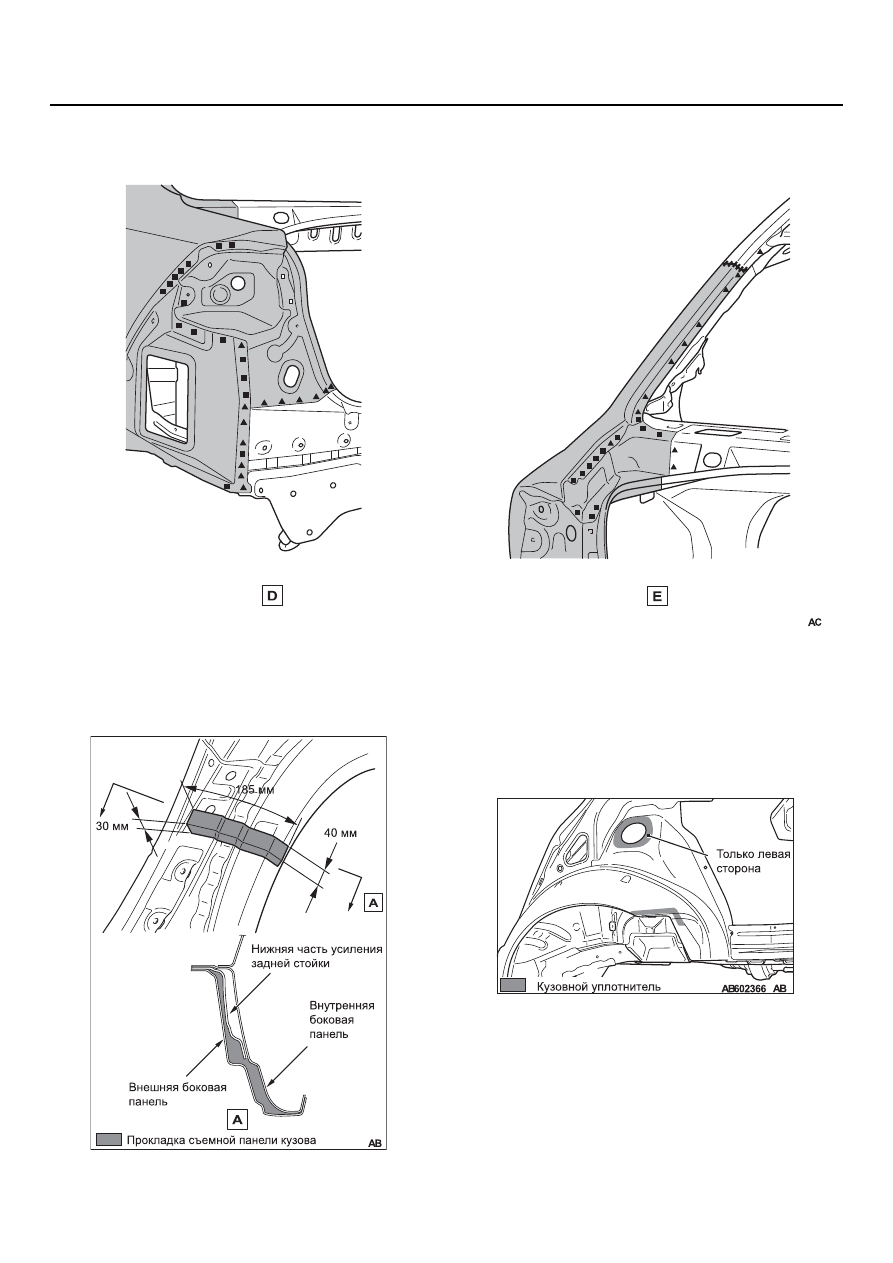

1. При установке новых компонентов внешней

части задней боковой панели обточите
подушку для замены (MR535301 или
MR435765), как показано на рисунке, и
установите ее со стороны кузова, поскольку
колесную арку невозможно заполнить
звукоизолирующим пеноматериалом.

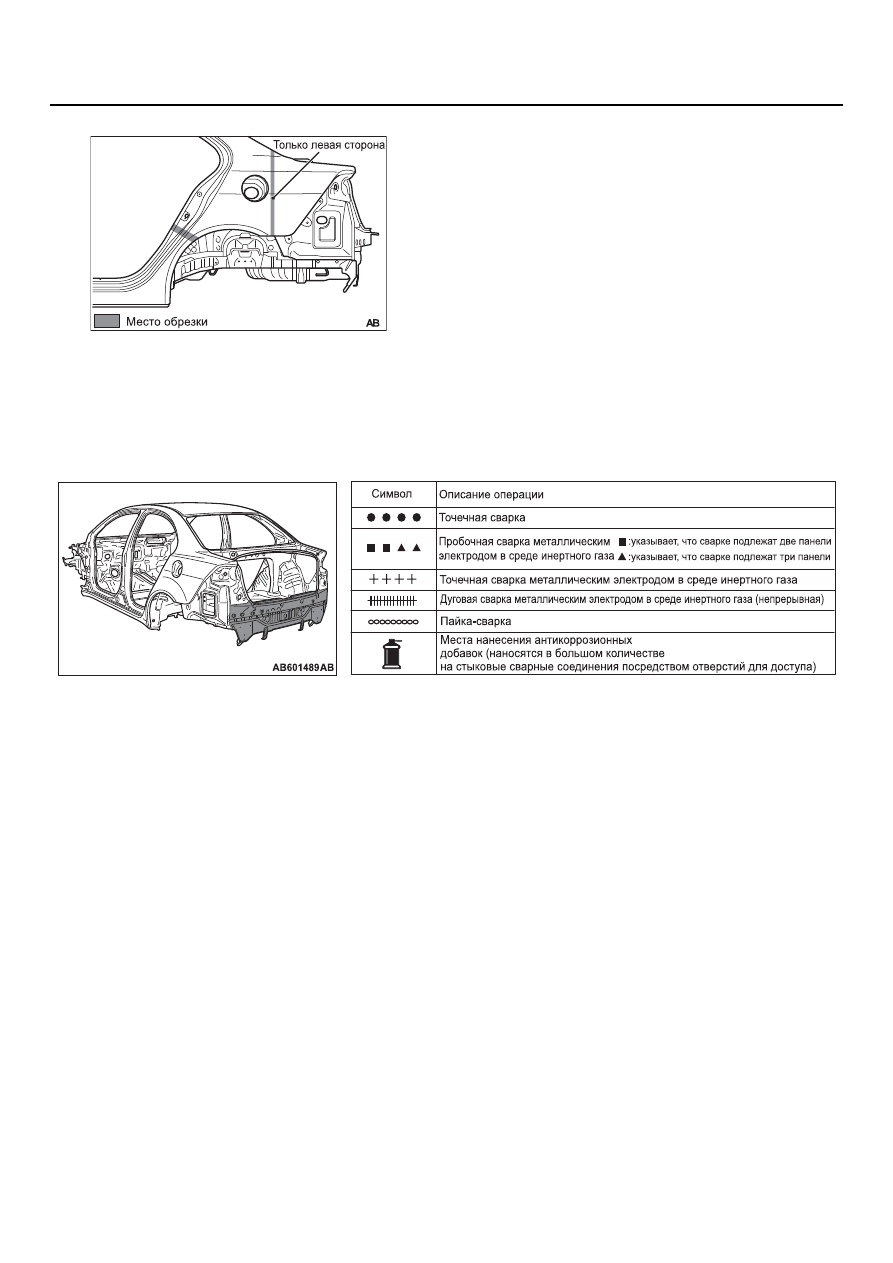

2. При установке внешних компонентов задней

боковой панели заранее обработайте
уплотнительным материалом показанные на
рисунке области.

AB602342

AB601472

AB601471

AB601477

AB601328

AB601324

AB601570

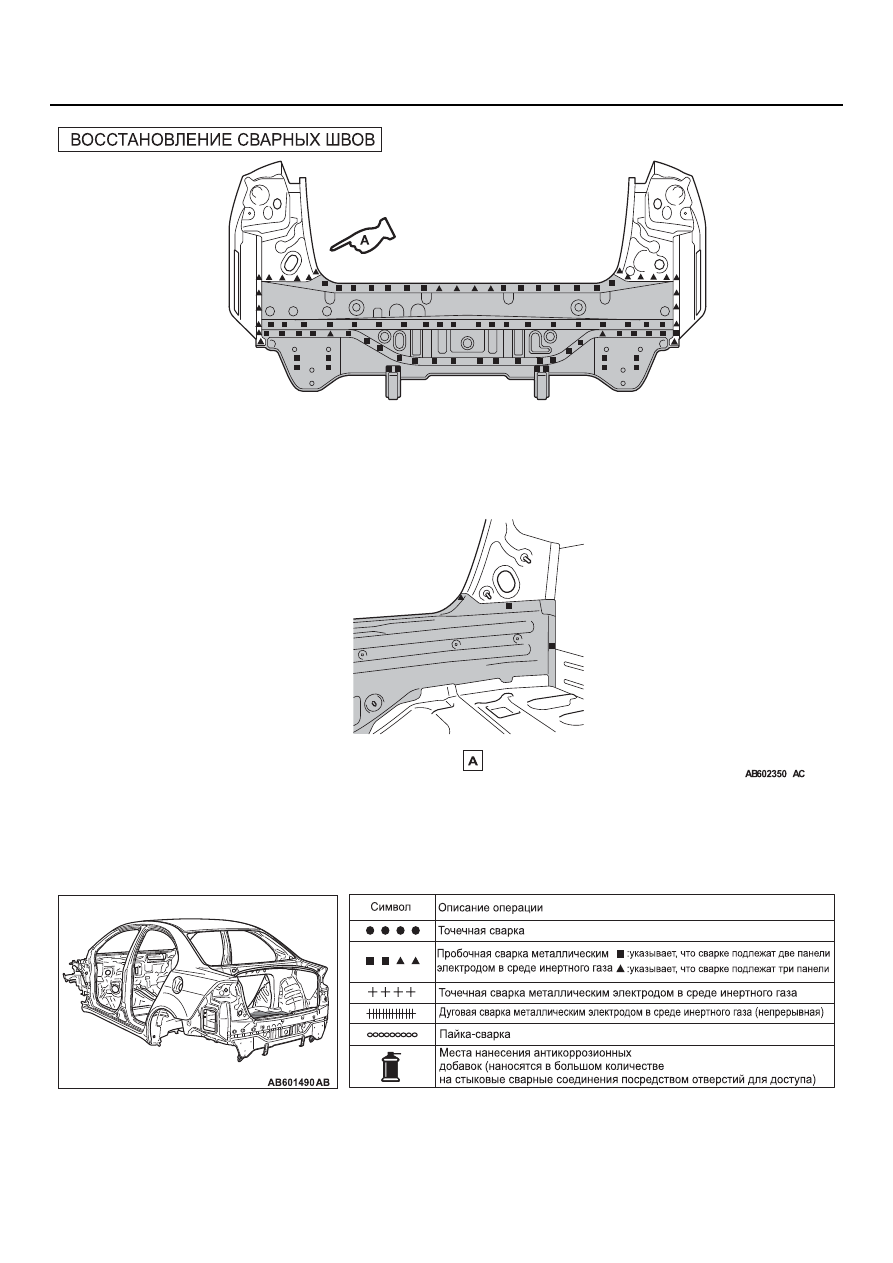

ЗАДНЯЯ ПАНЕЛЬ

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-23

ПРИМЕЧАНИЕ.

Возможность частичной замены обусловлена
степенью повреждения.

ЗАДНЯЯ ПАНЕЛЬ

M4030009000313

AB601470

AB602367

AB601692

(

)

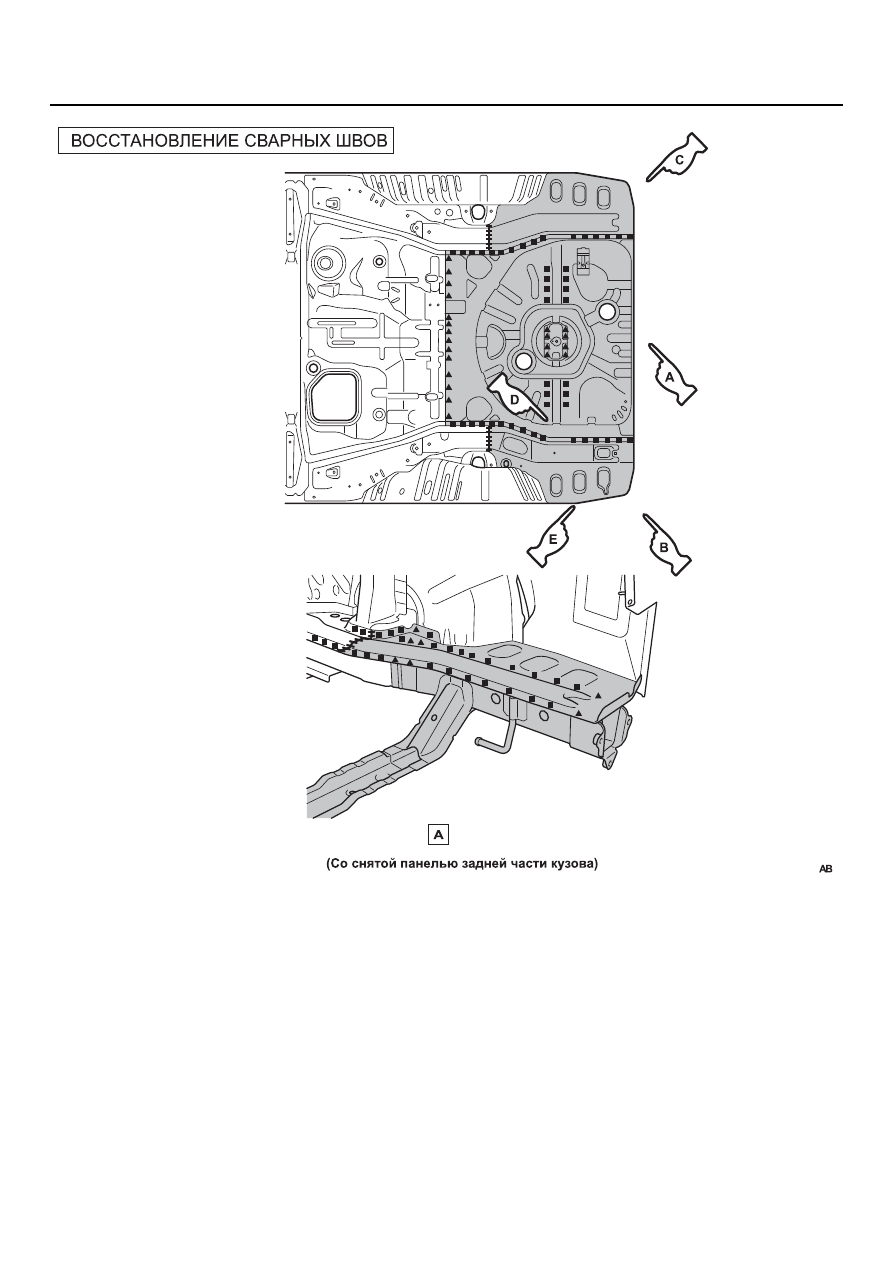

ПОЛ ЗАДНЕЙ ЧАСТИ КУЗОВА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-24

ПОЛ ЗАДНЕЙ ЧАСТИ КУЗОВА

M4030010000889

(

)

ПОЛ ЗАДНЕЙ ЧАСТИ КУЗОВА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-25

ПРИМЕЧАНИЕ. Сведения по сварным швам задней панели приводятся в разделе "Задняя панель" на

стр.3-23

.

AB602343

AB601238

AB601443
