Mitsubishi Lancer X. Руководство - часть 2

КОМПОНЕНТЫ КУЗОВА

КОНСТРУКЦИЯ КУЗОВА

1-2

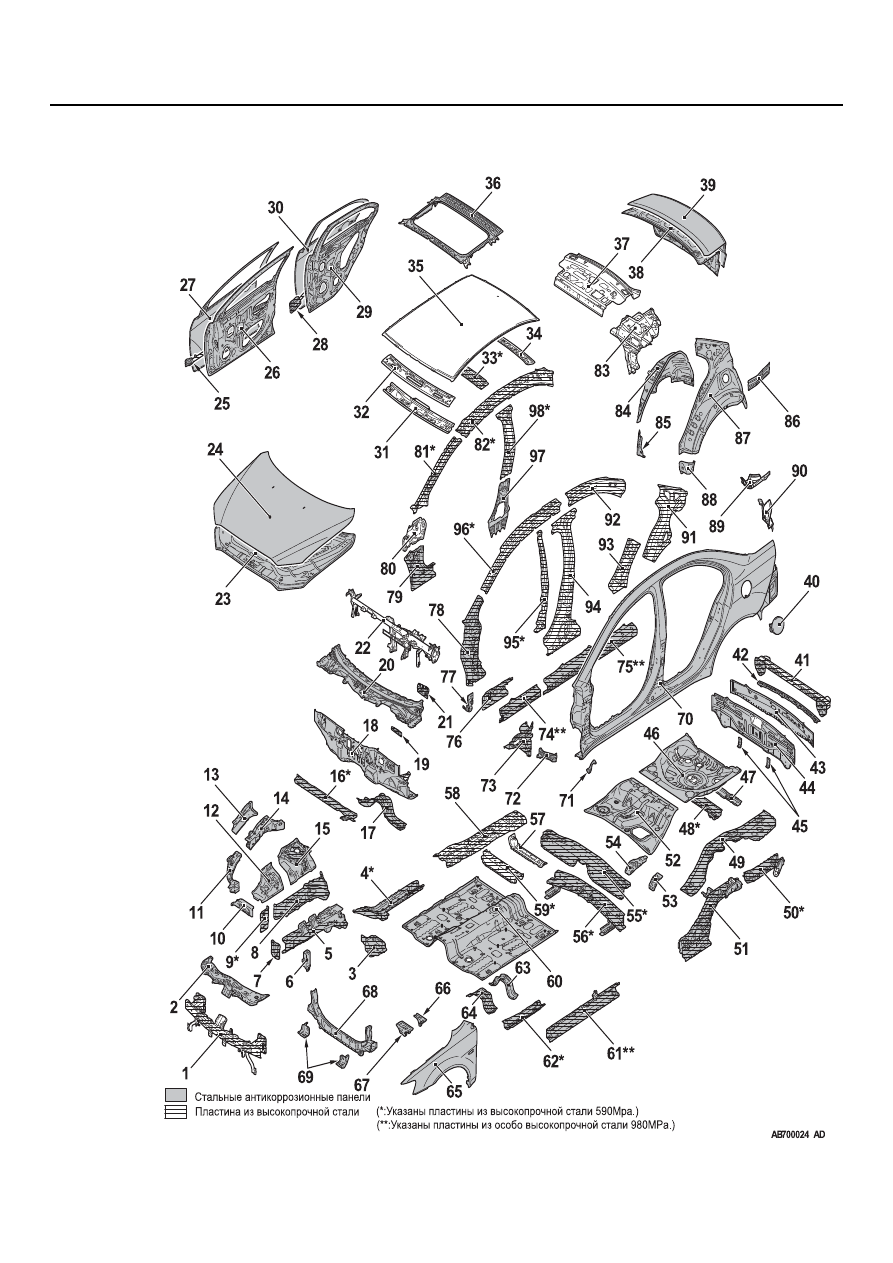

КОМПОНЕНТЫ КУЗОВА

M4010001001031

1.

Усиление переднего бампера

2.

Верхняя часть опоры фары

3.

Расстояние между каркасом и поперечиной
боковины платформы кузова

КОМПОНЕНТЫ КУЗОВА

КОНСТРУКЦИЯ КУЗОВА

1-3

4.

Задняя часть переднего лонжерона

5.

Передний внутренний лонжерон

6.

Панель опоры фары

7.

Пластина переднего лонжерона

8.

Передний внешний лонжерон

9.

Удлинитель переднего лонжерона

10. Угловое соединение переднего крыла
11. Верхняя часть опоры фары
12. Брызговик переднего крыла
13. Верхняя внешняя часть рамы брызговика
14. Верхняя внутренняя часть рамы брызговика
15. Панель корпуса пружины
16. Верхняя часть поперечины щитка приборов
17. Нижняя часть поперечины щитка приборов
18. Щиток приборов
19. Усиление опоры педали тормоза
20. Верхняя панель капота
21. Опорный кронштейн педали тормоза
22. Поперечина передней части кузова
23. Внутренняя часть панели капота
24. Внешняя часть панели капота
25. Балка передней боковой двери
26. Внутренняя часть панели передней двери
27. Внешняя часть панели передней двери
28. Балка задней боковой двери
29. Внутренняя часть панели задней двери
30. Внешняя часть панели задней двери
31. Передняя нижняя часть дуги багажника
32. Передняя верхняя часть дуги багажника
33. Дуга крыши кузова <Автомобили без потолочного

люка>

34. Задняя часть дуги багажника
35. Панель крыши
36. Усиление панели крыши <Автомобили с

потолочным люком>

37. Панель полки между спинкой заднего сиденья и

задним окном кузова

38. Внутренняя часть панели крышки багажника
39. Внешняя часть панели крышки багажника
40. Панель дверцы заливной горловины топливного

бака

41. Усиление заднего бампера
42. Усиление заднего бампера
43. Внешняя часть задней панели
44. Внутренняя часть задней панели
45. Боковой кронштейн заднего бампера
46. Пол задней части кузова
47. Задняя поперечина пола задней части кузова
48. Поперечина пола задней части кузова
49. Боковая панель пола задней части кузова
50. Удлинитель лонжерона пола задней части кузова
51. Нижняя часть лонжерона пола задней части

кузова

52. Панель под полом заднего сиденья
53. Усиления ремня безопасности заднего сиденья

(слева)

54. Усиления ремня безопасности заднего сиденья

(справа)

55. Удлинение пола задней части кузова

56. Поперечина нижней части пола задних сидений
57. Задняя часть поперечины пола передней части

кузова

58. Усиление каркаса пола передней части кузова
59. Передняя часть поперечины пола передней

части кузова

60. Пол передней части кузова
61. Поперечина боковой платформы пола передней

части кузова

62. Лонжерон пола передней части кузова
63. Задняя центральная часть поперечины пола

передней части кузова

64. Передняя часть поперечины пола передней

части кузова

65. Переднее крыло
66. Задняя часть стойки поддона аккумуляторной

батареи (слева)

67. Задняя часть стойки поддона аккумуляторной

батареи (справа)

68. Нижняя часть панели опоры фары
69. Нижняя часть кронштейна радиатора
70. Внешняя боковая панель
71. Нижняя часть кронштейна переднего крыла
72. Расстояние между верхней частью рамы и

растяжкой стойки

73. Задняя часть передней внешней рамы
74. Передняя внешняя часть усиления поперечины

боковины платформы

75. Задняя внешняя часть усиления поперечины

боковины платформы

76. Передняя часть внутренней опоры поперечины

боковины платформы

77. Внешняя часть удлинения передней стойки
78. Нижнее усиление передней стойки
79. Нижняя внутренняя часть передней стойки
80. Центральная внутренняя часть передней стойки
81. Передняя верхняя внутренняя часть стойки
82. Внутренняя часть боковой дуги крыши
83. Рама спинки заднего сиденья
84. Внутренняя панель корпуса заднего колеса
85. Передняя нижняя внешняя часть корпуса заднего

колеса

86. Нижняя внутренняя часть боковой панели (слева)
87. Внутренняя часть боковой панели
88. Внутренняя часть удлинения боковой панели
89. Внешняя часть удлинения боковой панели
90. Панель корпуса задней комбинированной фары
91. Усиление задней стойки
92. Задняя часть усиления боковой дуги крыши
93. Нижняя часть усиления задней стойки
94. Усиление центральной стойки
95. Усиление петли задней двери
96. Усиление боковой дуги крыши
97. Нижняя внутренняя часть центральной стойки
98. Верхняя внутренняя часть центральной стойки

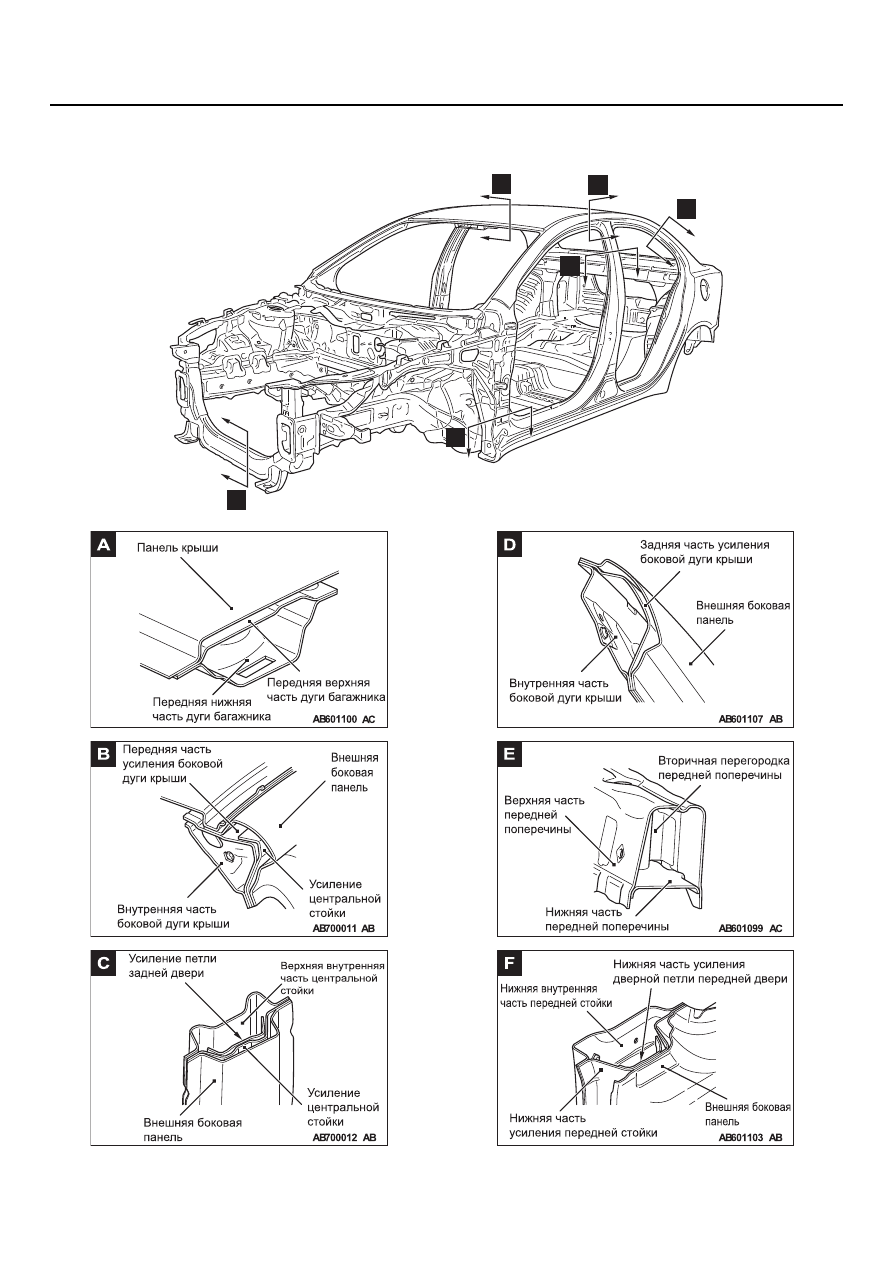

ОСНОВНЫЕ ВИДЫ КОРПУСА В ПОПЕРЕЧНОМ РАЗРЕЗE

КОНСТРУКЦИЯ КУЗОВА

1-4

 ОСНОВНЫЕ ВИДЫ КОРПУСА В ПОПЕРЕЧНОМ РАЗРЕЗE

M4010002000923

AB601072AD

A

B

D

C

E

F

ОСНОВНЫЕ ВИДЫ КОРПУСА В ПОПЕРЕЧНОМ РАЗРЕЗE

КОНСТРУКЦИЯ КУЗОВА

1-5
