ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА –

Антенна/ Обогреватель
заднего стекла

54-76

2.

Вытаскивайте основание антенны до тех пор, пока не покажется конец
дренажной трубки.

3.

Проденьте шнур через отверстие в конце дренажной трубки и
обвяжите его изоляционной лентой.
Внимание
Обвязывайте лентой туго, чтобы шнур не выскочил.

4.

Постепенно вытягивая основание антенны, снимите его.

ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

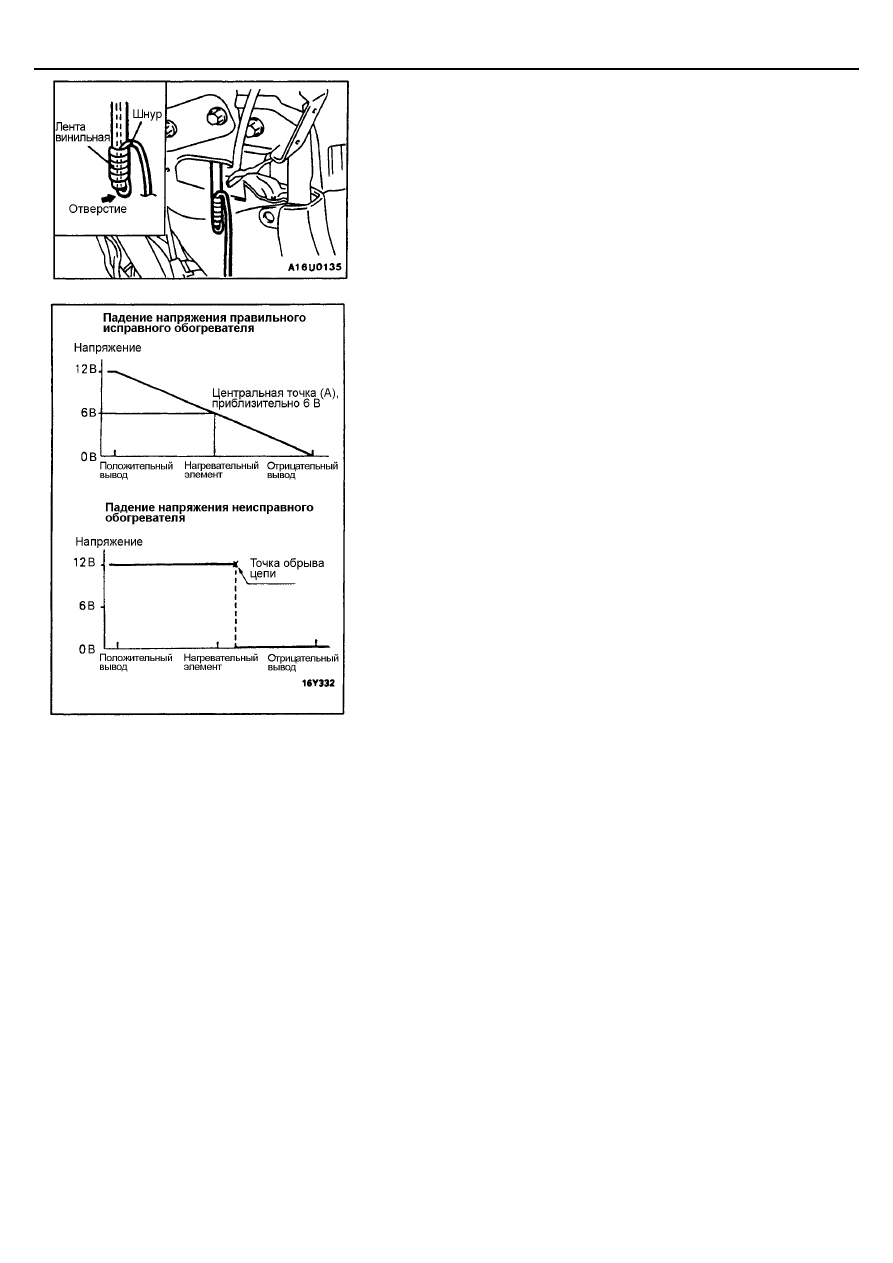

ПРОВЕРКА НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА

1.

Установите частоту вращения двигателя 2000 об/мин. Проверьте
нагревательный элемент от полностью заряженной аккумуляторной
батареи.

2.

Включите обогреватель заднего стекла. При помощи тестера
измерьте величину напряжения в середине нагревательного элемента
заднего стекла (точка А).
Нагревательный элемент исправен, если величина напряжение в
точке А чуть более 6 В.

3.

Если же напряжение в точке А около 12 В, то имеется обрыв цепи
между отрицательным выводом и точкой А.
Медленно передвигая контакт тестера от точки А к отрицательному
выводу нагревательного элемента, Вы обнаружите место разрыва
цепи там, где произойдет резкое падение напряжения до 0 вольт.

4.

Если в точке А напряжение 0 вольт, то обрыв цепи расположен на
участке от точки А до положительного вывода нагревательного
элемента. Обнаружить место обрыва можно способом, описанным
выше.

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Выключатель обогревателя
заднего стекла

54-77

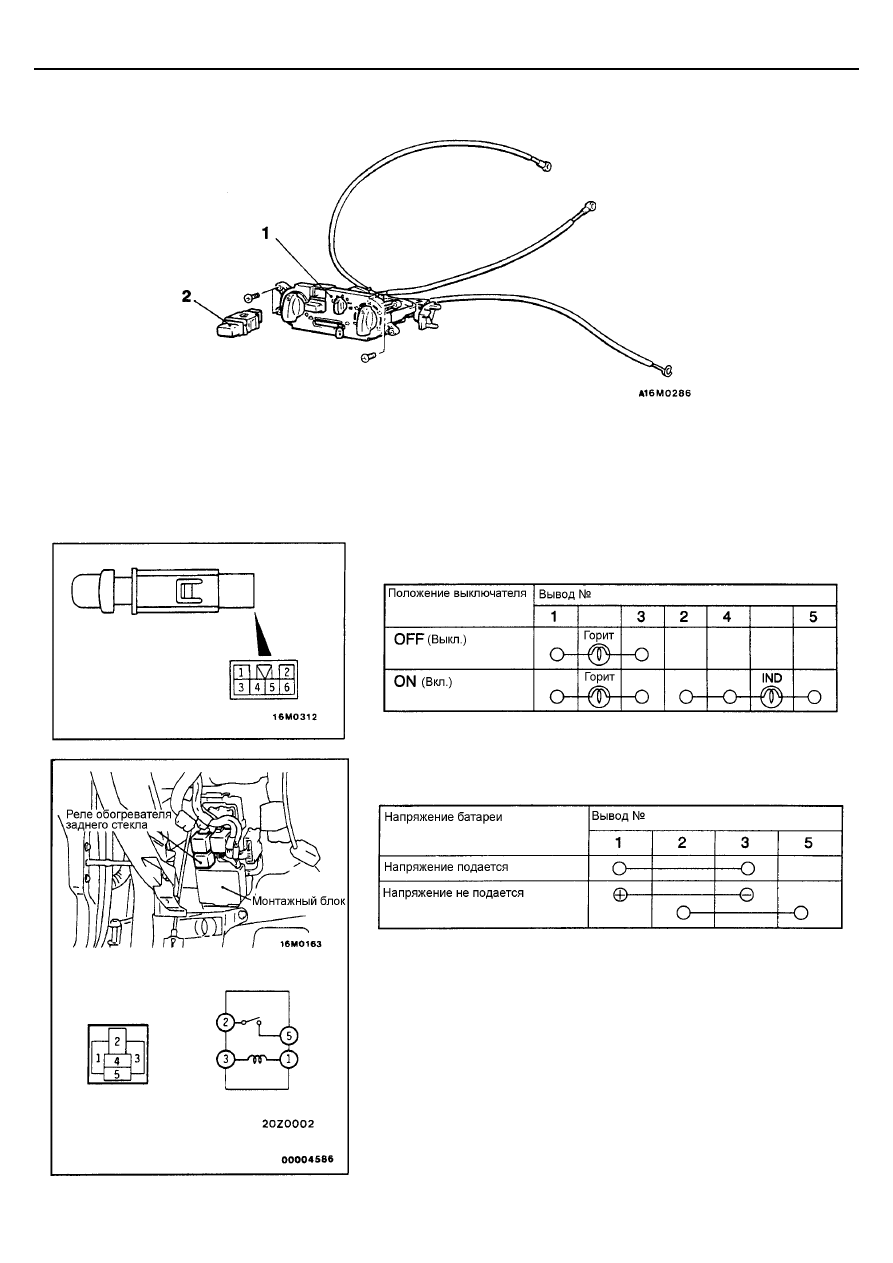

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА

СНЯТИЕ И УСТАНОВКА

1. Блок управления отопителем в сборе
(См. Главу 55)
2. Выключатель обогревателя заднего стекла

ПРОВЕРКА

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ

ПРОВЕРКА РЕЛЕ ВЫКЛЮЧАТЕЛЯ ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА

ПРИМЕЧАНИЕ

55-1

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ.......................... 3

Меры безопасности ........................... 3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК
И КОНТРОЛЯ............................................ 4

СМАЗОЧНЫЕ МАТЕРИАЛЫ................... 4

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.......... 4

ПОИСК НЕИСПРАВНОСТЕЙ .................. 5

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 7

Проверка уровня хладагента через
смотровое стекло............................... 7

Проверка электромагнитной
муфты компрессора кондиционера .. 7

Проверка ресивера - осушителя ....... 7

Проверка датчика

-

двойного давления ............................

8

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ

ПРЕДУПРЕЖДЕНИЕ!

Предупреждение относительно обслуживания автомобилей, оборудованных дополнительной системой
пассивной безопасности (SRS)!
(1)

Неквалифицированное обслуживание или ремонт любой детали системы SRS

 (а также

любой связанной с системой SRS детали, узла) может привести

к травмированию или гибели

обслуживающего персонала (в результате срабатывания надувной подушки безопасности из-за
неосторожности), а также водителя и переднего пассажира (вызванной неработоспособностью системы
SRS).

(2) Техническое обслуживание или ремонт любой детали системы SRS (а также любой детали, узла,

связанного с данной системой) должно выполняться только официальным дилером MITSUBISHI.

(3) Технический персонал дилера MITSUBISHI обязан тщательно изучить данное Руководство, в особенности

главу 52В - Дополнительная система пассивной безопасности (SRS), прежде чем приступать к
обслуживанию или ремонту любой детали системы SRS (а также любой связанной с ней детали).

ПРИМЕЧАНИЕ:
В систему SRS входят следующие компоненты: электронный блок управления SRS , контрольная лампа индикации
неисправности SRS, модули надувных подушек безопасности, часовая пружина и провода, соединяющие элементы
системы. Другие детали, связанные с системой SRS (которые необходимо снять/установить в связи с техническим
обслуживанием или ремонтом системы SRS) обозначены в содержании (*).
