А – 6  Возникают помехи при запуске двигателя .

Характер помех

Условия

Причины

Устранение помех

АМ., FM: Помехи от
системы зажигания

(Щелчки, треск, хруст, и
жужжание)

Происходит увеличение частоты
щелчков и снижение громкости
звука при увеличении оборотов
двигателя.

Исчезают при повороте ключа
зажигания в положение АСС.

Главным образом из-за
свечей зажигания.

По причине помех от
двигателя.

•



Проверьте или
замените провод массы

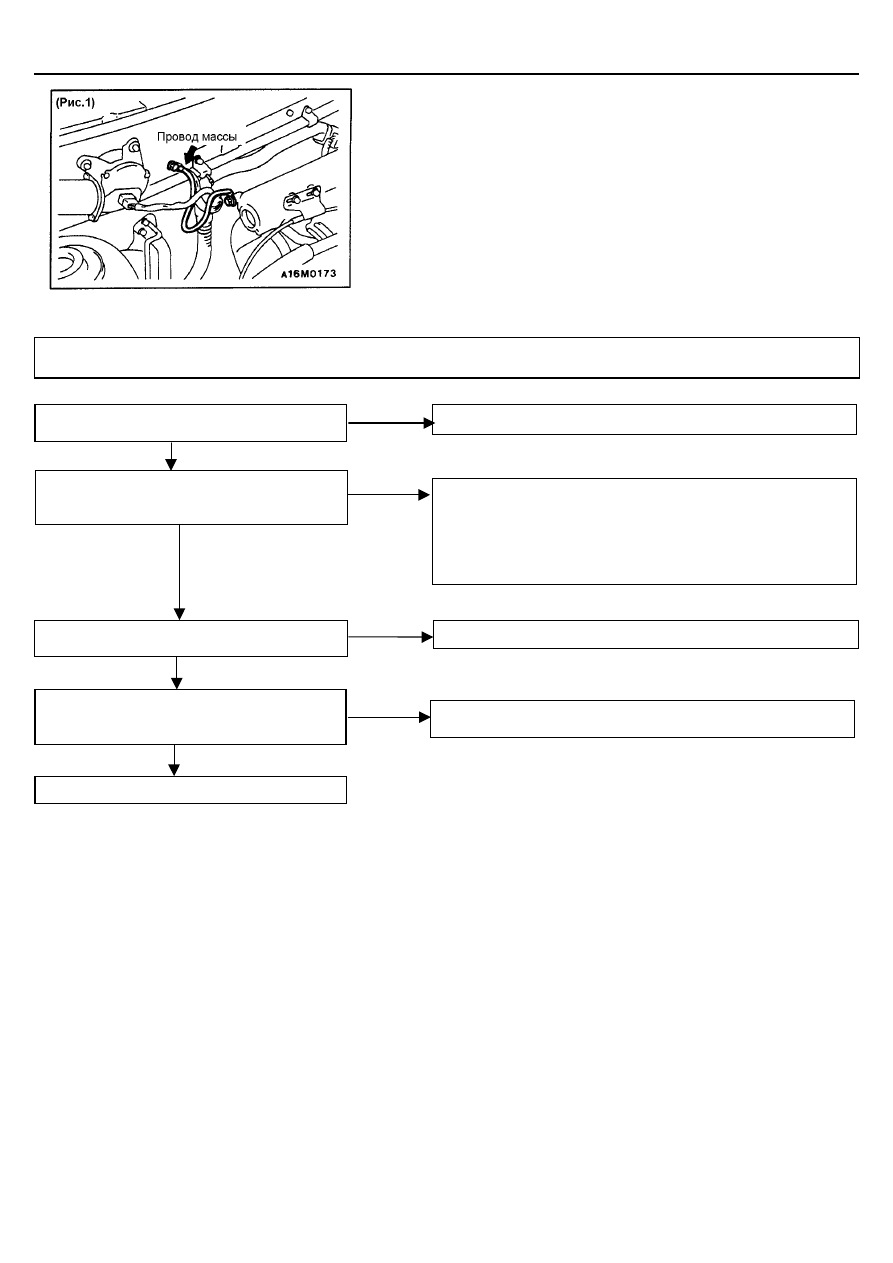

(См. Рис. 1 на стр. 54-
61).

•



 Проверьте или
замените конденсатор.

Другие электрические
элементы

----

Помехи могут возникать
вследствие износа
электрических элементов

Исправьте или замените
электрический элемент.

Помехи исчезают после полной
остановки автомобиля.

Помехи усиливаются при
включении сцепления.

Возникают при касании
элементов проводки
металлических частей
кузова.

Устраните касание и
установите элементы
проводки в правильное
положение.

Статическое электричество

(Треск и т.п.)

Различные помехи возникают в
зависимости от положения
деталей кузова.

Возникают когда происходит
отсоединение от кузова
капота, бамперов,
выпускных труб и глушителя,
подвески, и т. д.

Надежно затяните все
болты крепления деталей
кузова. Общей причиной
возникновения помех
является отсутствие
надежного контакта с
массой.

ВНИМАНИЕ
1.

Никогда не подсоединяйте провод высокого
напряжения  к фильтру помех, так как это
приведет к его повреждению.

2.

Проверьте наличие внешнего источника помех.
Обязательно выполните эту проверку, чтобы не
произошло ошибки при диагностике
неисправностей.

3.

Защита от помех должна производиться
последовательно, шаг за шагом, путем
устранения мощных источников помех.

ПРИМЕЧАНИЕ
1.

Конденсатор
В обычных условиях конденсатор не пропускает
постоянный ток, однако, при прохождении
переменного тока увеличивается частота
колебаний, сопротивление конденсатора
переменному току уменьшается и облегчает
прохождение постоянного тока.

Конденсатор подавления помех, использующий этот
принцип, вставлен в цепь между проводом питания
источника помех и массой. Данное устройство
подавляет помехи путем заземления на массу кузова
источника помех (переменного тока или излучателя
электрических колебаний).

2.

Катушка
Постоянный ток проходит через обмотку катушки,
однако, ее индуктивное сопротивление возрастает при
увеличении частоты колебаний переменного тока.
Катушка подавления помех, использующая этот
принцип, вставлена в провод питания источника помех
и предотвращает излучение помех.

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Магнитола

54-61

А – 7 Возникают помехи во время движения при вибрации и тряске.

Правильно ли подсоединены разъемы?

Возникают ли помехи при включении радиоприемника
на стоящем  автомобиле и затем исчезают при

изменении станции?

Да

Нет

Обеспечьте надежный контакт в разъемах.

Надежно ли соединение радиоприемника с массой?

Да

Надежно ли соединение наружной антенны с массой?
( Если помехи возникают при перемещении антенны,

значит, имеется плохой контакт с массой.)

Нет

Надежно затяните винт крепления к массе.

Да

Да

Нет

Отремонтируйте или замените радиоприемник.

Помехи от статического электричества:
Статическое электричество скапливается на кузове автомобиля от
работы резиновых втулок     амортизаторов подвески, шин и т.п., при
отделении которых от поверхности дороги возникают жужжащие помехи.
Так как  невозможна защита радиоприемника от влияния статического
электричества, необходимо принимать меры по снятию статического

электричества с кузова автомобиля.

Нет

Очистите винт крепления антенны к массе от коррозии, и надежно

затяните его.

54-62

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Магнитола

А – 8  Иногда возникают помехи во время движения в диапазоне FM.

*

Касательно интерференционного шума и
затухания
Так как частота радиоволн в диапазоне FM очень
высокая, то радиопередачи в этом диапазоне в
значительной степени подвержены влиянию
рельефа местности и наличия зданий и
сооружений. Это влияние проявляется в
искажениях радиосигнала и нарушении
нормальных условий приема радиостанций.

•

Интерференционный шум
Это явление объясняется наличием эха,
которое возникает при отражении
радиосигнала от крупных препятствий, и

поэтому отраженный радиосигнал поступает на
антенну с небольшой задержкой и накладывается на
прямой радиосигнал. ( периодическое жужжание )

•

Затухающий шум
Эти помехи в виде жужжащего шума возникают,
когда пучок  радиоволн наталкивается на крупное
препятствие и радиосигналы начинают смешиваться
в узком диапазоне.

Возникают ли помехи при включении радиоприемника
на стоящем  автомобиле и затем исчезают при

изменении станции?

Да

Нет

Помехи от статического электричества:
Статическое электричество скапливается на кузове автомобиля от
работы резиновых втулок амортизаторов подвески, шин и т.п., при
отделении которых от поверхности дороги возникают жужжащие помехи.
Так как  невозможна защита радиоприемника от влияния статического
электричества, необходимо принимать меры по снятию статического

электричества с кузова автомобиля.

Надежно ли соединение радиоприемника с массой?

Да

Надежно ли соединение наружной антенны с массой?
( Если помехи возникают при перемещении антенны,

значит имеется плохой контакт с массой.)

Нет

Надежно затяните винт крепления к массе.

Да

Отремонтируйте или замените радиоприемник.

Нет

Очистите винт крепления антенны к массе от коррозии, и надежно

затяните его.

Устраняются ли помехи при возврате?

Нет

Появляются ли помехи только в определенных

районах и только при приеме определенных станций?

Да

OK

Нет

Правильно ли подсоединены разъемы?

Да

Причина заключается в условиях распространения электромагнитных

волн. ( Интерференционный шум * , затухание * )

Да

Нет

Проверьте разъемы.

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Магнитола

54-63

А – 9 Постоянный посторонний шум.

Довольно часто при индивидуальной проверке радиоприемник
оказывается исправным, а возникающие при приеме шумы и
помехи вызываются следующими причинами.

•

  Дорожные условия

•

  Рельеф окружающей местности

•

  Окружающие здания и сооружения

•

  Состояние радиосигнала

•

  Время суток

В этой связи, если, несмотря на проделанные операции по
позициям от А-1 до А-8 , не удалось добиться устранения помех,
то постарайтесь получить у Клиента как можно больше подробной
информации об условиях, времени, радиостанции, и т. д., при
которых возникают помехи, и обратитесь в специализированный
сервисный центр.

В. РАДИОПРИЕМНИК

В – 1 При включении радиоприемника отсутствует питание.

В – 2 Отсутствует звук в одном из динамиков.

Правильно ли подсоединен разъем к корпусу?

Да

Отсоедините разъем и проверьте наличие подачи

питания 12 В в положении ключа зажигания АСС ?

Нет

Надежно подсоедините разъем.

Да

Отремонтируйте или замените радиоприемник.

Нет

Исправьте провода подачи питания.

Есть ли обрыв в цепи или перегорел ли

предохранитель № 3?

Нет

Да

Замените предохранитель или устраните обрыв в цепи питания.

Подсоедините динамик к другому

радиоприемнику и проверьте наличие звука.

Проверьте проводимость цепи динамика.

Отремонтируйте провод динамика
и надежно соедините разъемы
реле.

Отсоедините разъем  от задней части
корпуса и проверьте проводимость провода
динамика.

Да

Отремонтируйте или замените динамик..

Нет

Обнаружено короткое замыкание
провода динамика

Да

Отремонтируйте провод

динамика.

Отремонтируйте или замените
радиоприемник .

Да

Нет

Нет
