SRS -

Методика утилизации модуля подушки безопасности и
преднатяжителя ремня безопасности

52B-38

<Модуль подушки безопасности переднего пассажира>

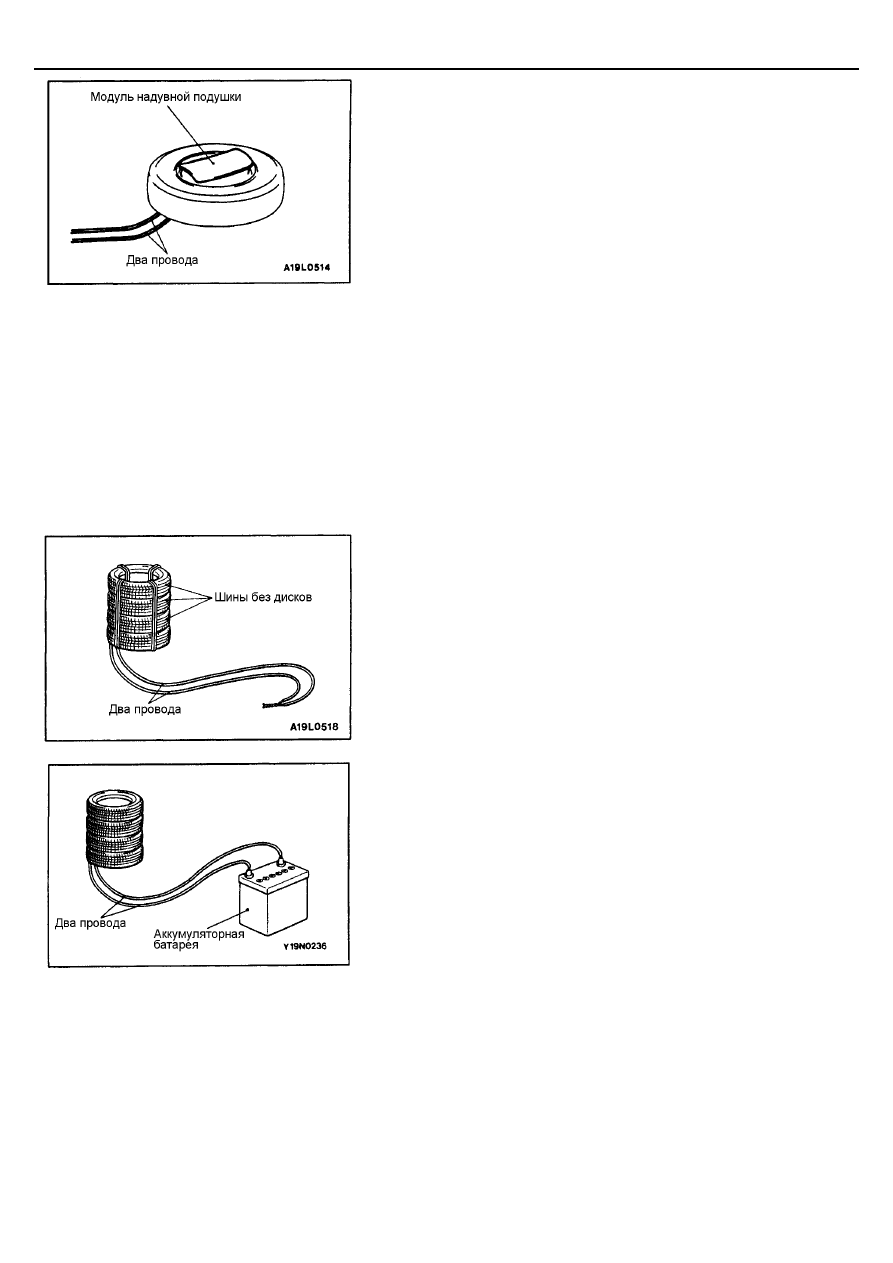

(1) Подсоедините два длинных провода к проводу "А" адаптера SRS,

пропустите их под использованным колесом с диском в сборе, а
адаптер подсоедините к модулю подушки безопасности.

(2) Пропустите трос (толстый провод) через монтажное отверстие в

кронштейне модуля и закрепите его накладкой наверх внутри
колеса с диском в четырех точках.
Внимание

1.

Оставьте небольшой зазор под колесом для проводов
адаптера. Если провода будут прижаты колесом, то они
могут быть повреждены при срабатывании подушки
безопасности.

2.

Не вставляйте разъем провода "А" адаптера SRS между
шинами.

(3) Положите сверху колеса с модулем четыре использованных

шины без дисков и свяжите их веревкой в четырех местах.

5.

Установите аккумуляторную батарею как можно дальше от модуля
подушки безопасности, разъедините два соединенных конца длинных
проводов и подсоедините их к клеммам аккумуляторной батареи,
снятой с автомобиля. Произойдет срабатывание модуля подушки
безопасности.

Предостережение:

1.

Проверьте отсутствие посторонних лиц на площадке.

2.

В результате срабатывания надувное устройство сильно
нагревается, поэтому, прежде чем приступать к
дальнейшей работе с ним, подождите не менее 30 минут.
Не рекомендуется вдыхать выделившийся при
срабатывании газ, хотя он и не ядовит. Дальнейшие
инструкции по обращению со сработавшим модулем см.
на стр. 52В-41.

SRS -

Методика утилизации модуля подушки безопасности и
преднатяжителя ремня безопасности

52B-39

3.

Если в результате вышеуказанной процедуры
срабатывание модуля подушки безопасности не
произошло, то не пытайтесь разобраться в этом
самостоятельно. Обратитесь к Вашему региональному
дистрибьютору.

6.

Методика утилизации сработавшего модуля подушки безопасности
описана на стр. 52В-41.

ПРИНУДИТЕЛЬНОЕ СРАБАТЫВАНИЕ ПРЕДНАТЯЖИТЕЛЯ
РЕМНЯ БЕЗОПАСНОСТИ

Снимите преднатяжитель с автомобиля и выполните следующие
операции.
Внимание
Срабатывание преднатяжителя должно производиться на чистой
открытой площадке, удаленной не менее чем на 5 метров от людей и
предметов.

1.

Снимите ремень безопасности с преднатяжителем (см. стр. 52В-31).

Внимание
Для предотвращения несанкционированного срабатывания
должен быть включен предохранительный механизм
преднатяжителя.

2.

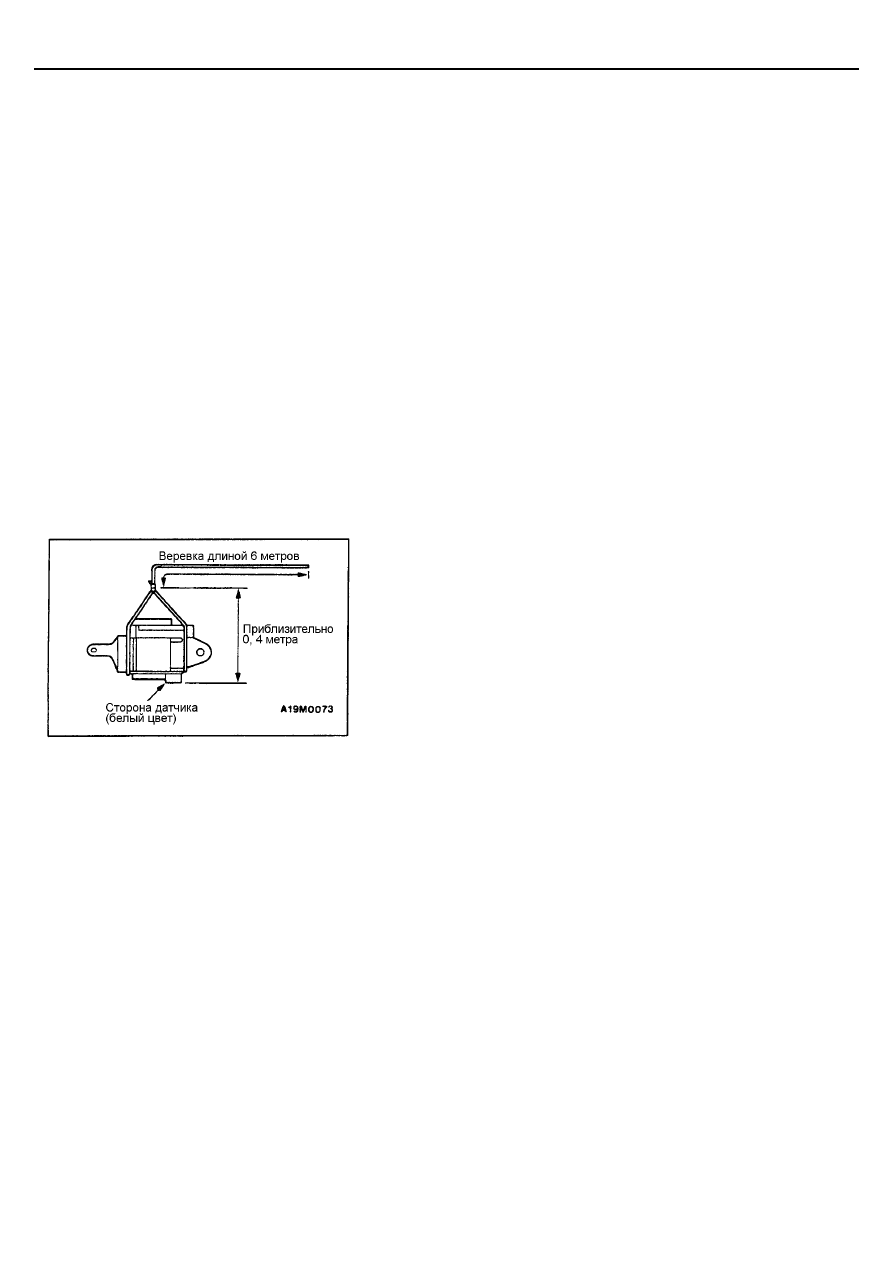

Привяжите веревку длиной 6 метров или более к преднатяжителю
таким образом, чтобы при подвешивании сторона датчика (крышка
белого цвета) оказалась внизу.

3.

Отключите предохранительный механизм преднатяжителя
следующим образом.

Внимание
После отключения предохранительного механизма
преднатяжитель может сработать при падении на пол с высоты
всего 5 см, поэтому будьте очень осторожны.

SRS -

Методика утилизации модуля подушки безопасности и
преднатяжителя ремня безопасности

52B-40

1)

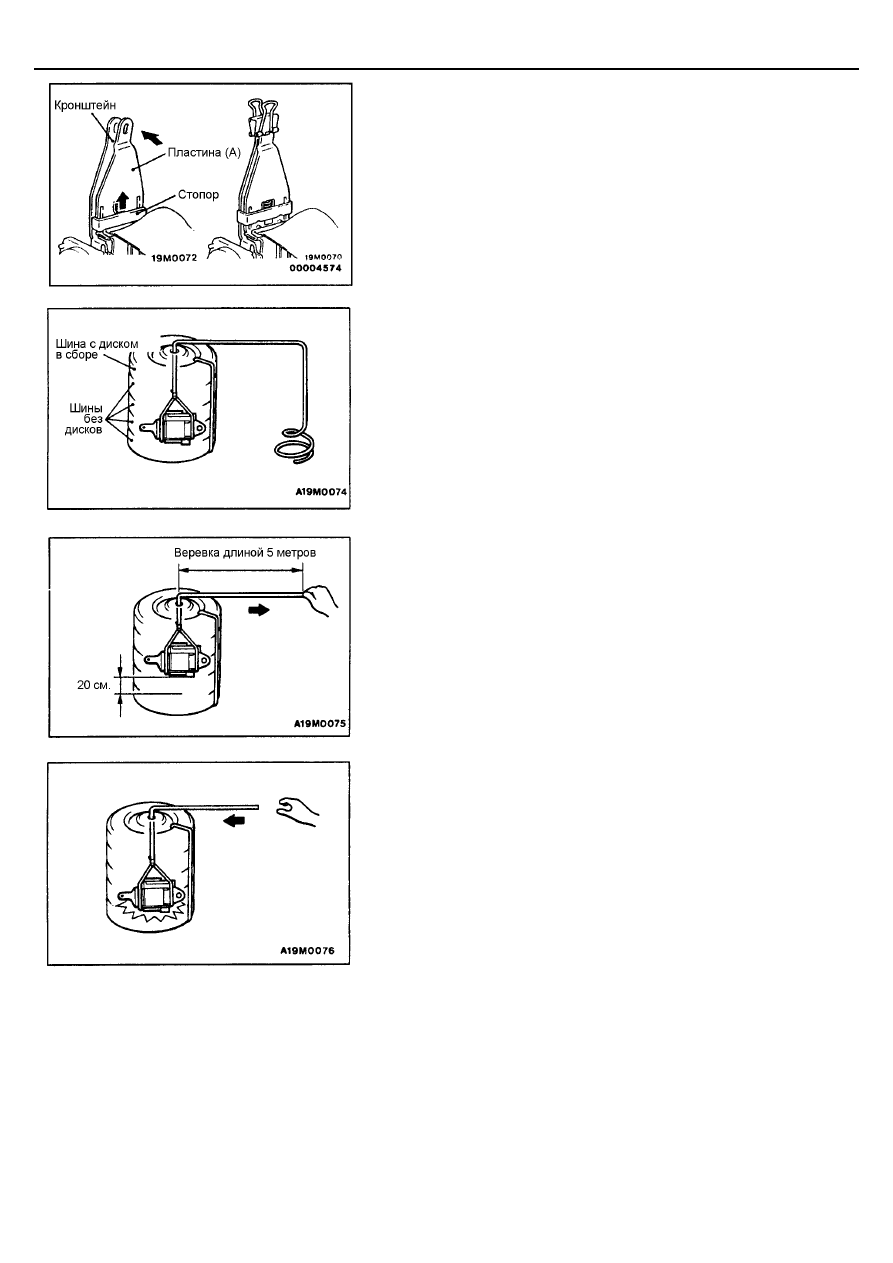

Поднимите стопор наверх, соедините пластину (А) с
кронштейном таким образом, чтобы выступ стопора вошел в
отверстие в кронштейне. Предохранительный механизм будет
выключен.

(2) При помощи мощного пружинного зажима надежно закрепите

вместе пластину (А) и кронштейн.

4.

Опустите аккуратно преднатяжитель на твердую поверхность
(бетонный пол) и уложите сверху четыре использованных шины без
дисков. Затем наверх положите одно колесо с диском в сборе и
пропустите через отверстия в колесах веревку.

5.

Свяжите веревкой все колеса.

6.

Отойдите в сторону на 5 метров, потяните за веревку и приподнимите
преднатяжитель на высоту 20 см или больше от пола.

7.

Отпустите веревку, чтобы преднатяжитель упал на пол и сработал от
силы удара.
Внимание
1.

Проверьте отсутствие посторонних лиц на площадке около
шин.

2.

После срабатывания преднатяжитель будет очень горячим,
поэтому подождите не менее 30 минут, прежде чем
приступать к продолжению работы.

3.

Если не произошло полное выключение
предохранительного механизма, либо датчик во время
падения не находился снизу, преднатяжитель может не
сработать.
В таких случаях повторите все операции с самого начала,
соблюдая при этом особую осторожность, чтобы не ударить
преднатяжитель.

8.

Методику утилизации сработавшего преднатяжителя см. на стр. 52В-
41.

SRS -

Методика утилизации модуля подушки безопасности и
преднатяжителя ремня безопасности

52B-41

ПРОЦЕДУРА УТИЛИЗАЦИИ СРАБОТАВШЕЙ
ПОДУШКИ БЕЗОПАСНОСТИ И
СРАБОТАВШЕГО ПРЕДНАТЯЖИТЕЛЯ
РЕМНЯ БЕЗОПАСНОСТИ

Сработавшие модули надувных подушек и преднатяжители ремней
безопасности должны подвергаться утилизации в соответствии с нормами
и требованиями региональных законов по переработке отходов
производства. Кроме этого, необходимо выполнять следующие условия и
требования.
1.

После срабатывания модуля подушки безопасности надувное
устройство будет очень горячим, поэтому подождите не менее 30
минут и только потом приступайте к дальнейшей работе.

2.

Не допускается попадание воды, масла, или топлива на поверхности
сработавших модулей и преднатяжителей.

3.

Во время работы с отработанными модулями подушек безопасности и
преднатяжителями ремней безопасности надевайте защитные очки и
перчатки, так как прилипшие частицы могут вызвать раздражение глаз
и кожи.
ПРИ ПОПАДАНИИ ПОСТОРОННИХ ЧАСТИЦ В ГЛАЗА ИЛИ НА КОЖУ
НЕМЕДЛЕННО ПРОМОЙТЕ ПОРАЖЕННУЮ ЗОНУ БОЛЬШИМ
КОЛИЧЕСТВОМ ЧИСТОЙ ВОДЫ.
ПРИ ПРОДОЛЖЕНИИ РАЗДРАЖЕНИЯ ОБРАТИТЕСЬ ЗА
МЕДИЦИНСКОЙ ПОМОЩЬЮ.

4.

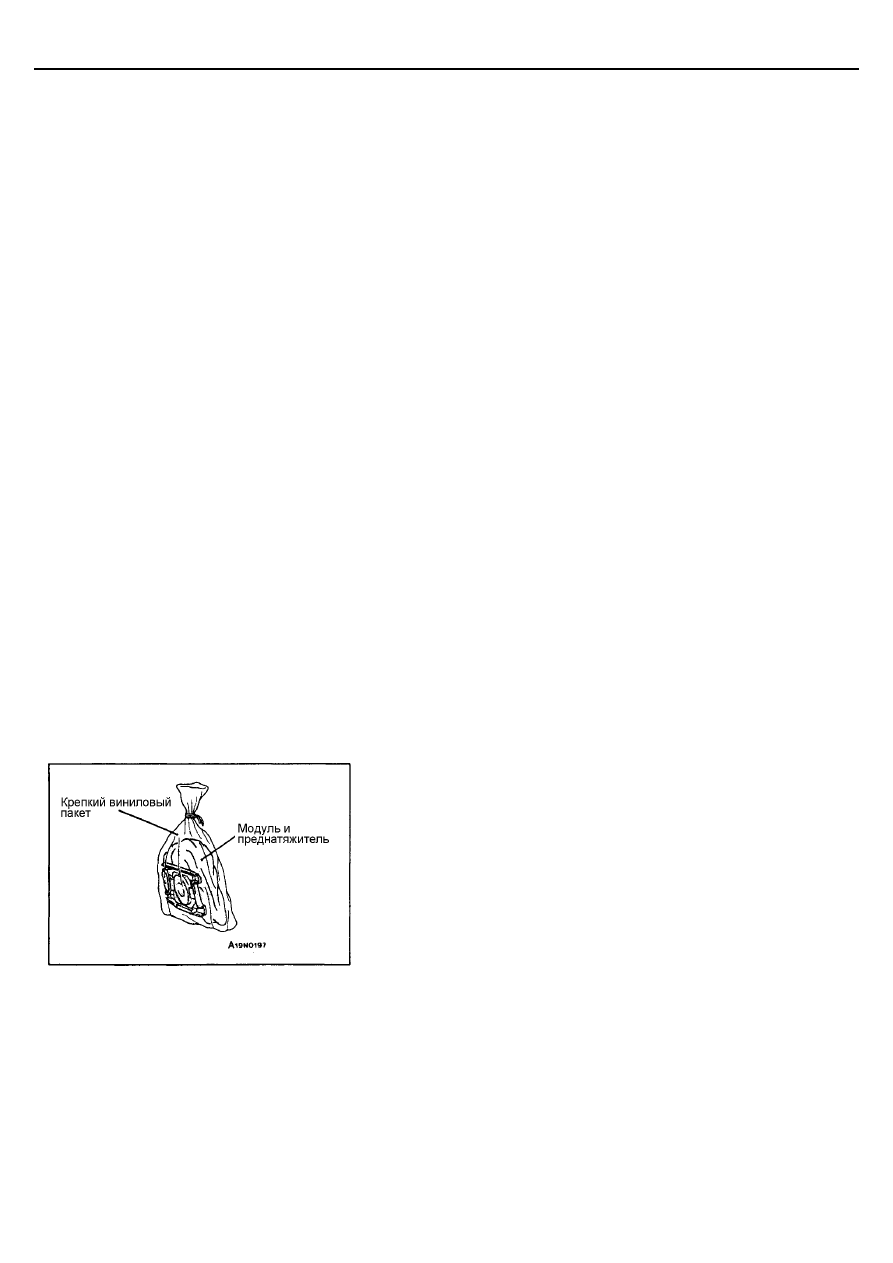

Для дальнейшей утилизации положите модуль подушки безопасности
и преднатяжитель ремня безопасности в прочный виниловый пакет и
плотно завяжите его веревкой.

5.

После окончания этих операций всегда тщательно мойте руки.
