Mitsubishi Colt Lancer (1996-1998). Руководство - часть 184

ИНТЕРЬЕР -

Переднее сиденье

52А-12

ПРОВЕРКА

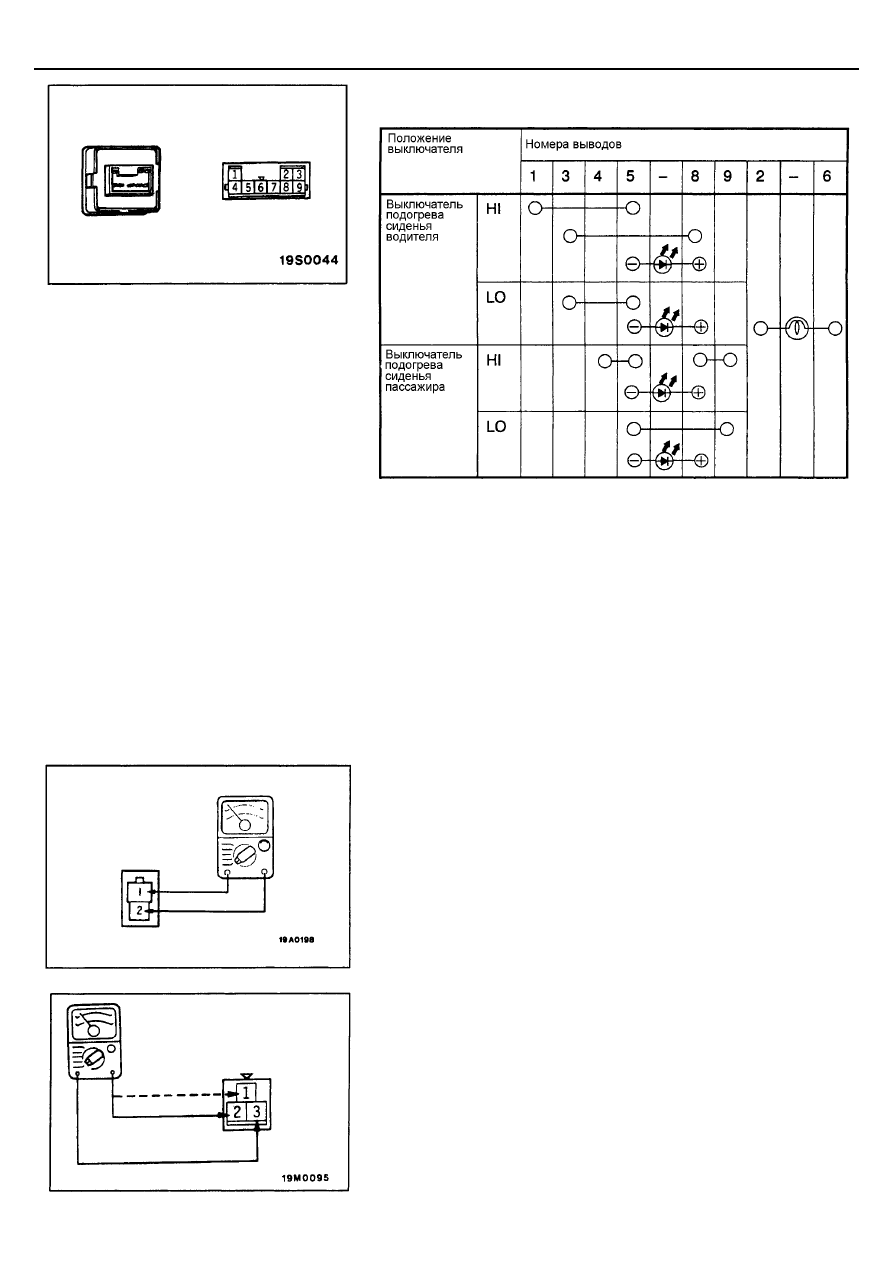

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА СИДЕНИЙ

ПРИМЕЧАНИЕ
При проверке диода соблюдайте полярность подключения тестера в
соответствии с указанной в таблице (+) и (-).

ПРОВЕРКА ПОДОГРЕВАТЕЛЯ СПИНКИ СИДЕНЬЯ

Измерьте сопротивление между выводами.
Номинальное значение: Приблизительно 8 Ом

ПРОВЕРКА ПОДОГРЕВАТЕЛЯ ПОДУШКИ СИДЕНЬЯ

Измерьте сопротивление между выводами.
Номинальное значение

Между выводами 2 и 3: Приблизительно 8 Ом
Между выводами 1 и 3: 0 Ом

ИНТЕРЬЕР -

Переднее сиденье

52А-13

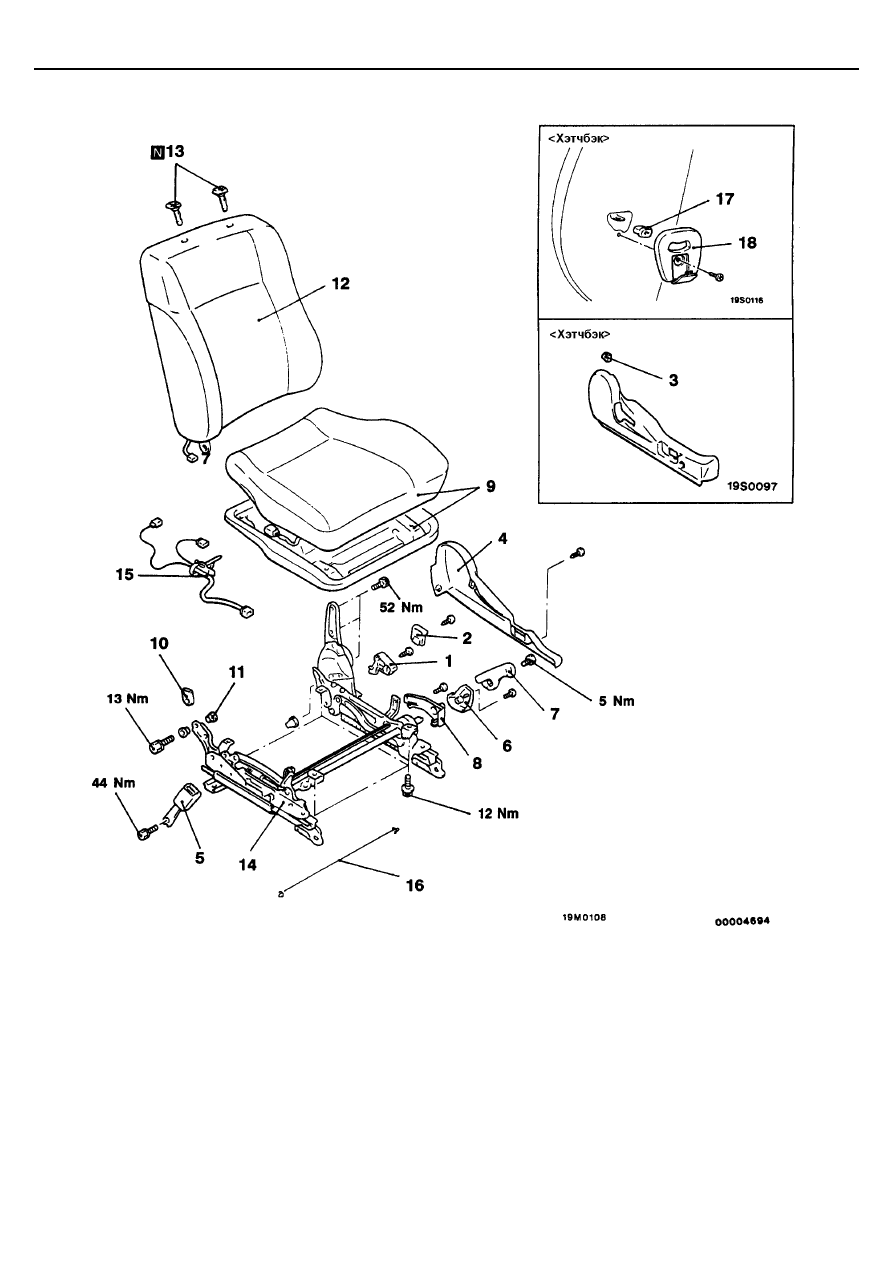

РАЗБОРКА И СБОРКА

Последовательность разборки
1. Рукоятка регулятора наклона спинки сиденья
2. Рукоятка регулятора продольного положения
сиденья
3. Кнопка отвода сиденья в крайнее заднее
положение <Хэтчбэк>
4. Боковая накладка переднего сиденья
5. Внутренний замок ремня безопасности
6. Внутренний рычаг регулятора высоты сиденья
7. Рычаг регулятора высоты сиденья
8. Накладка внутренняя
9. Подушка сиденья и рама подушки сиденья

10. Предохранительный элемент
11. Втулка
12. Спинка сиденья в сборе
13. Направляющие подголовника
14. Салазки сиденья в сборе
15. Жгут проводов обогревателя сиденья
16. Проволока
17. Кнопка <Хэтчбэк>
18. Накладка <Хэтчбэк>

ИНТЕРЬЕР -

Заднее сиденье

52А-14

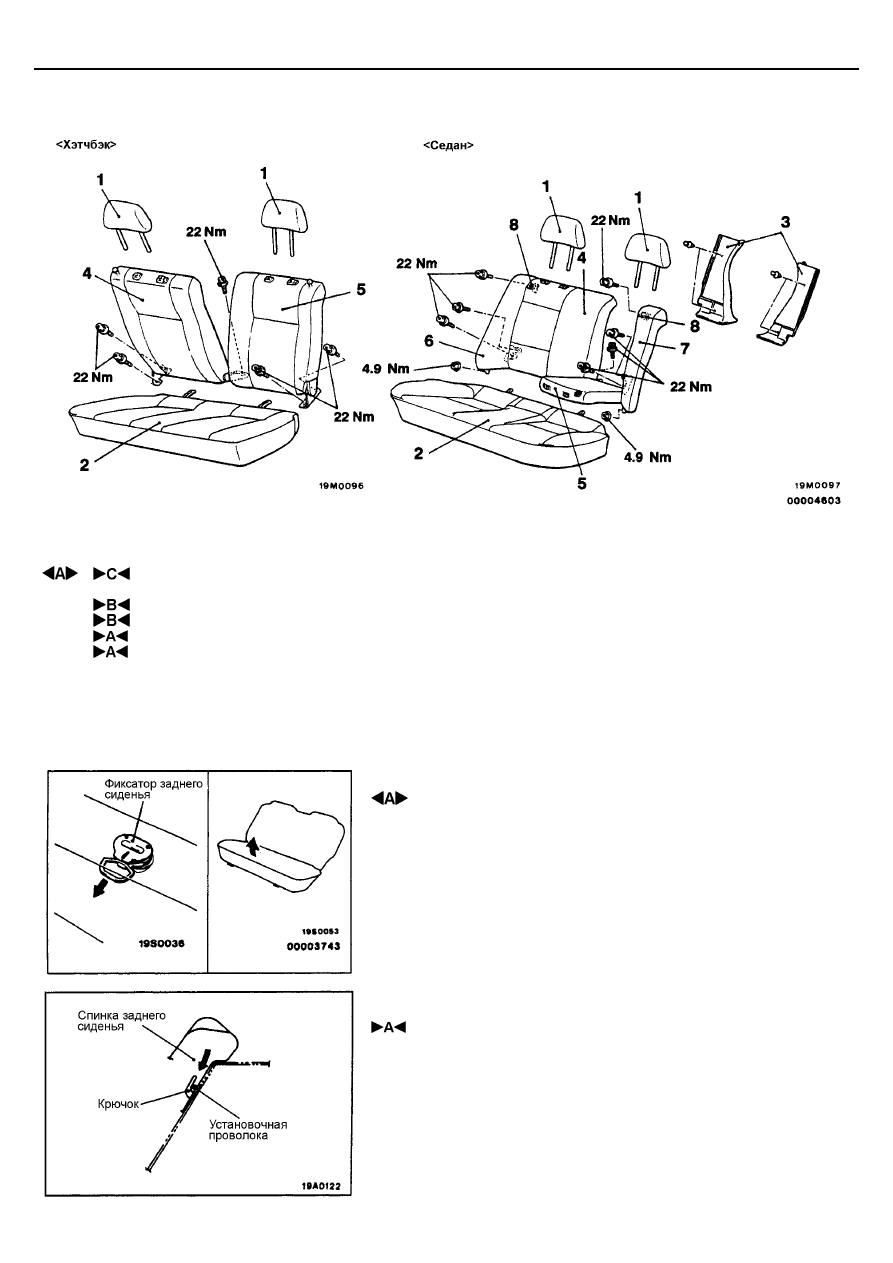

ЗАДНЕЕ СИДЕНЬЕ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1. Подголовник
2. Подушка заднего сиденья
3. Накладка заднего сиденья
4. Спинка заднего сиденья правая
5. Спинка заднего сиденья левая
6. Боковина спинки заднего сиденья правая
7. Боковина спинки заднего сиденья левая
8. Фиксатор

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ

Вытяните рукоятку фиксатора сиденья; поднимите подушку сиденья и
снимите ее.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА БОКОВИН СПИНКИ ЗАДНЕГО СИДЕНЬЯ

Толкайте боковину спинки в показанном на рисунке направлении; затем
надежно закрепите установочную проволоку на крючке со стороны кузова и
установите боковину спинки сиденья.

ИНТЕРЬЕР -

Заднее сиденье

52А-15

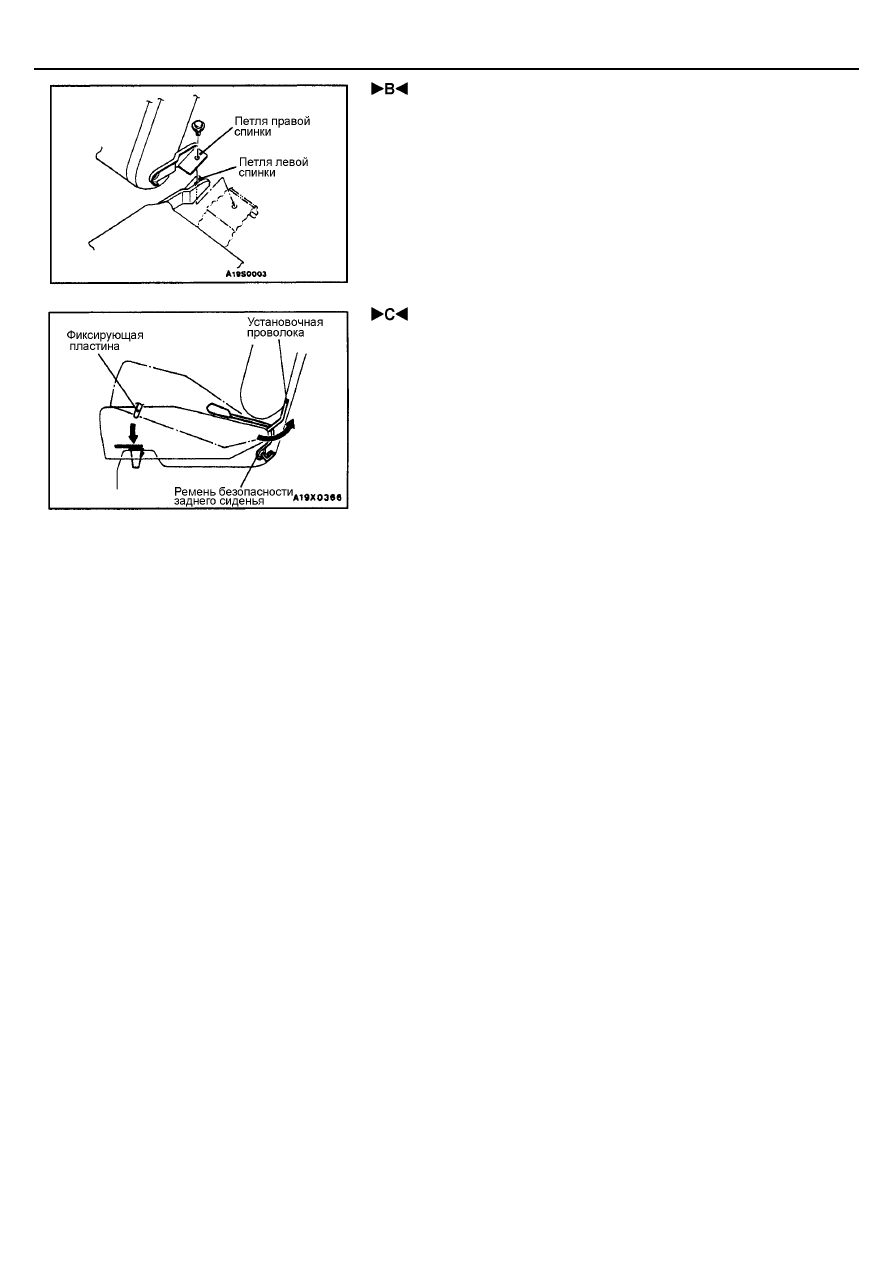

 УСТАНОВКА СПИНОК СИДЕНИЙ (ЛЕВОГО И

ПРАВОГО)

Установите петлю левой спинки сиденья вниз, а петлю правой спинки
наверх и заверните болт.

 УСТАНОВКА ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ

1.

Вытяните ремень безопасности наверх подушки.

2.

Вставьте установочную проволоку подушки под спинку сиденья.

3.

Вставьте до упора фиксирующую пластину подушки сиденья в
отверстия на полу.
