ИНТЕРЬЕР -

Панель приборов

52А-4

ПАНЕЛЬ ПРИБОРОВ

СНЯТИЕ И УСТАНОВКА

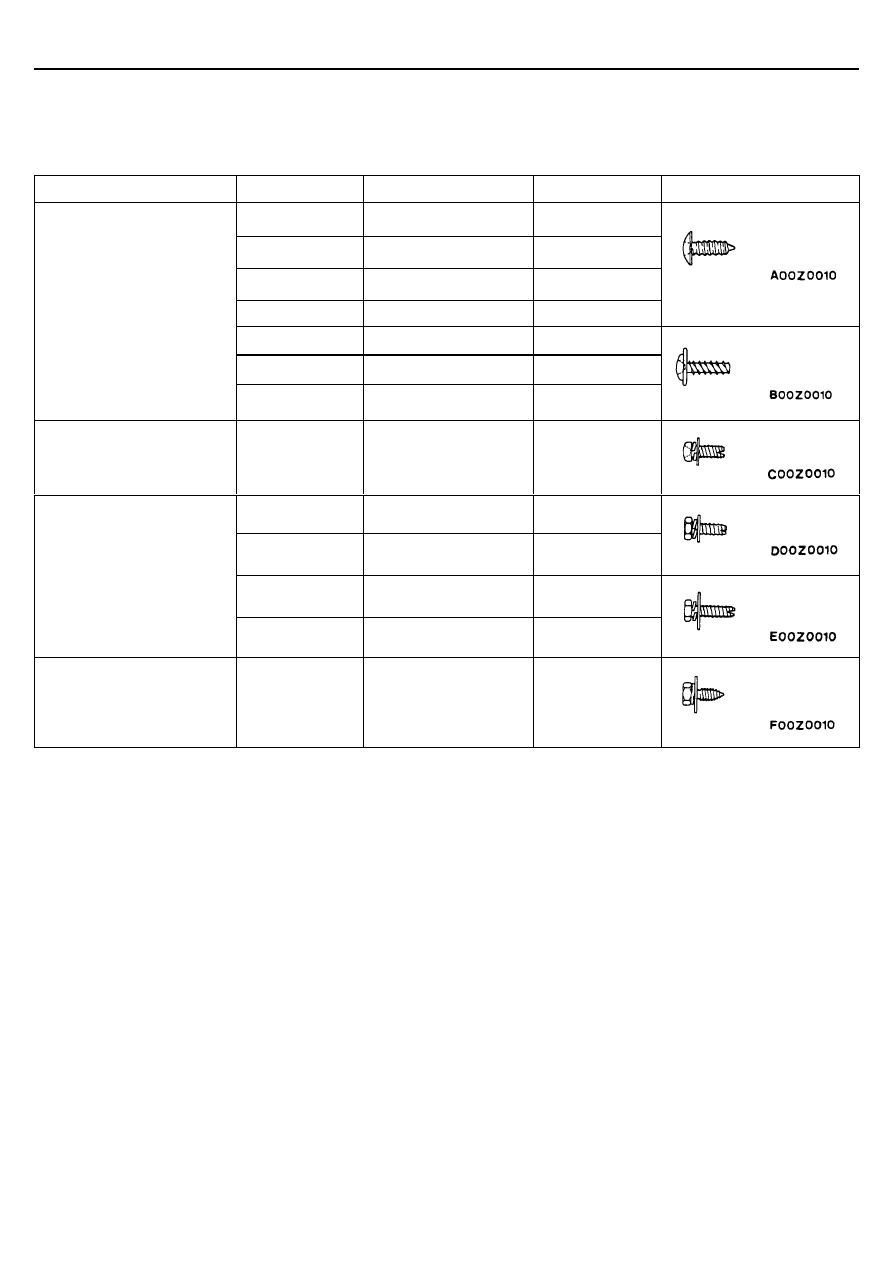

Для установки панели приборов используются болты и винты, описания которых приводятся в таблице.
Кроме этого на рисунке указаны их кодовые номера.

Наименование

Обозначение

Размеры (D

×

L), мм

Цвет

Вид

A

5

×

 12

-

B

5

×

 14

-

C

5

×

 16

-

D

5

×

 20

Черный

E

5

×

 12

-

F

5

×

 16

-

Саморез

G

5

×

 20

-

Винт с шайбами в сборе

H

5

×

 16

-

I

6

×

 16

-

J

6

×

 20

-

K

6

×

 16

-

Болт с шайбами в сборе

L

6

×

 16

Черный

Болт-саморез с шайбой

M

6

×

 16

-

D -  диаметр резьбы
L - длина резьбовой части

ИНТЕРЬЕР -

Панель приборов

52А-5

ВНИМАНИЕ: Система SRS

•



При снятии и установке напольной консоли на
автомобилях с системой SRS не допускайте ее удара
об электронный блок управления SRS.

•



Перед снятием/установкой модуля надувной
подушки безопасности со стороны переднего
пассажира обязательно изучите методику операций,
приведенную в ГЛАВЕ 52В - Модуль надувной
подушки и часовая пружина.

Предварительная и заключительная операция

•



Снятие и установка напольной консоли
(стр. 52А-7)

ПРИМЕЧАНИЕ

 : Расположение металлических фиксаторов

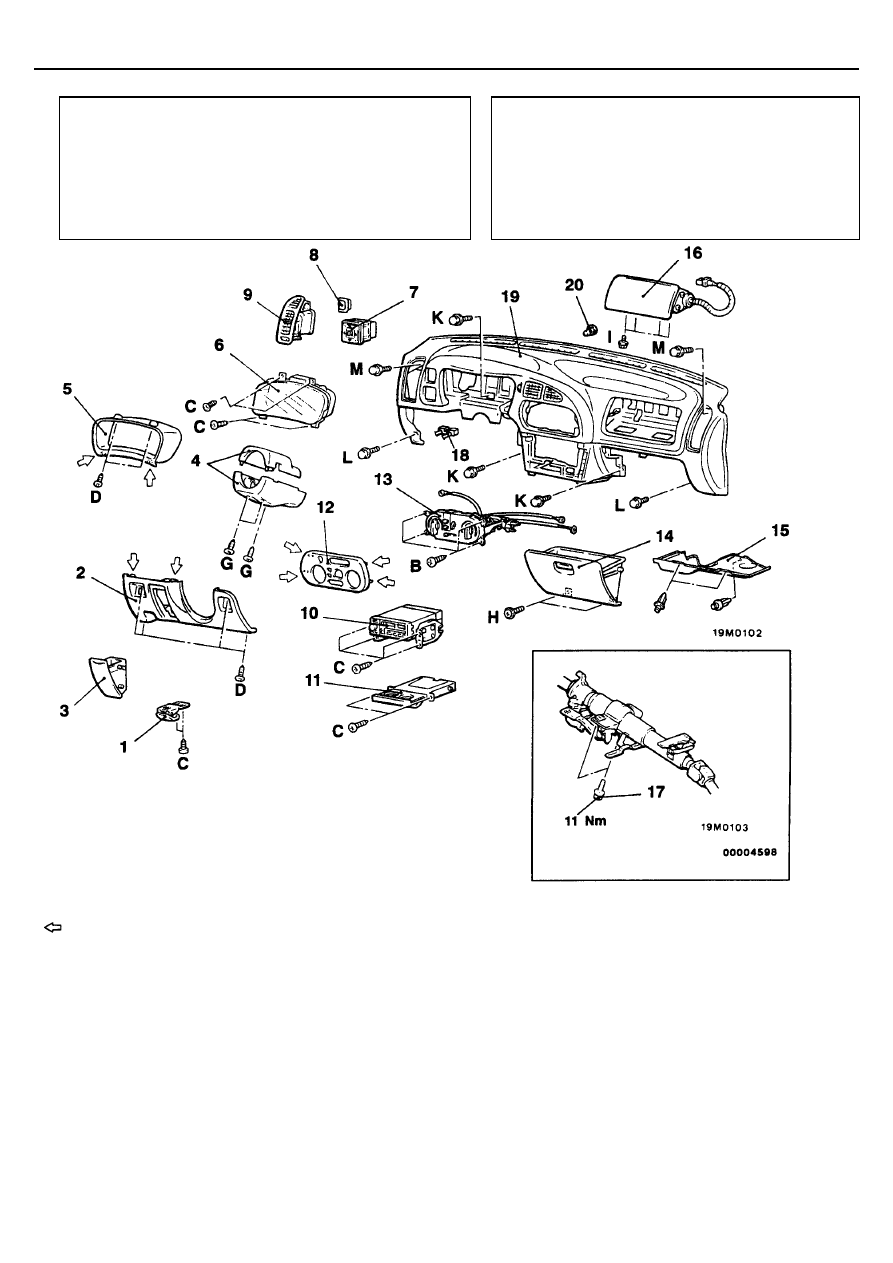

Последовательность снятия
1. Рукоятка привода замка капота
2. Нижняя крышка панели со стороны водителя
3. Вещевой ящик водителя
4. Кожух рулевой колонки
5. Козырек комбинации приборов
6. Комбинация приборов
7. Переключатель дистанционного управления
зеркалом заднего вида или заглушка
8. Выключатель противотуманных фар
9. Дефлектор боковой в сборе
10. Радиомагнитола или кронштейн под
магнитолу DIN

11. Держатель стакана или заглушка
12. Панель управления отопителем
13. Блок управления отопителем в сборе (см. ГЛАВУ 55)
14. Вещевой ящик
15. Нижняя крышка
16. Модуль надувной подушки безопасности в сборе для
переднего пассажира
17. Установочный болт рулевой колонки в сборе
18. Электрический разъем
19. Панель приборов в сборе
20. Уплотнитель

ИНТЕРЬЕР -

Панель приборов

52А-6

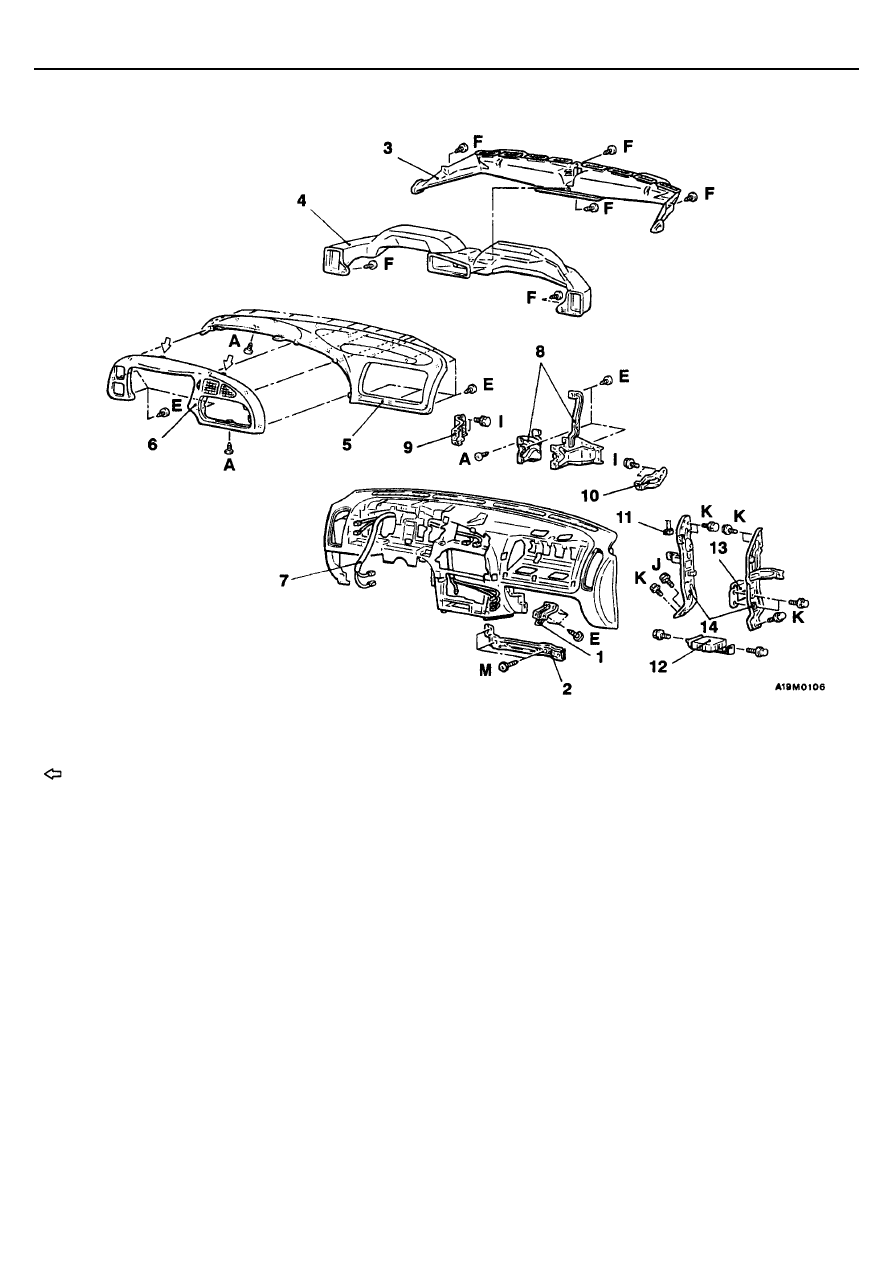

РАЗБОРКА И СБОРКА

ПРИМЕЧАНИЕ

 : Расположение металлических фиксаторов

Последовательность разборки
1. Фиксатор крышки вещевого ящика
2. Рамка вещевого ящика
3. Воздуховод обогрева ветрового стекла в сборе
4. Воздуховод
5. Накладка панели приборов
6. Накладка комбинации приборов
7. Жгут проводов панели приборов

8. Усилитель панели приборов
9. Нижний левый кронштейн
10. Нижний правый кронштейн
11. Электрический разъем
12. Электронный блок управления ABS
13. Реле
14. Усилитель центральный

ИНТЕРЬЕР -

Напольная консоль

52А-7

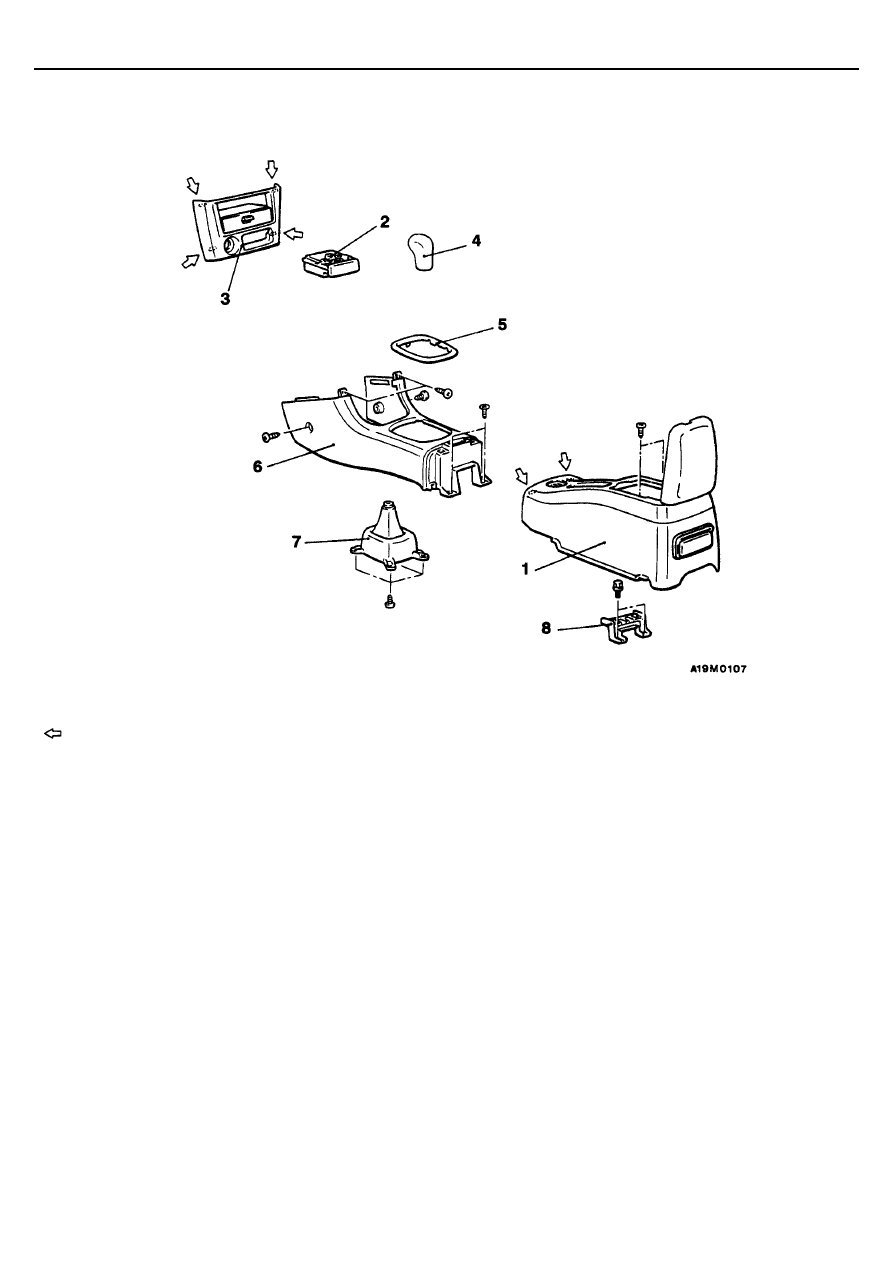

НАПОЛЬНАЯ КОНСОЛЬ

СНЯТИЕ И УСТАНОВКА

ПРИМЕЧАНИЕ

 : Расположение металлических фиксаторов

Последовательность снятия
1. Задняя напольная консоль в сборе
2. Пепельница
3. Панель под аудиосистему
4. Рукоятка рычага переключения передач
(Механическая КПП)
5. Панель на автомобилях с АКПП
6. Передняя напольная консоль в сборе
7. Кожух рычага переключения передач
(Механическая КПП)
8. Кронштейн задней напольной консоли
