42-2

СТЕКЛО ДВЕРИ И
СТЕКЛОПОДЪЕМНИК ............................. 39

ЗАМОК И РУЧКИ ДВЕРИ......................... 41

УПЛОТНИТЕЛЬ ДВЕРИ И
НАПРАВЛЯЮЩИЙ ЖЕЛОБОК СТЕКЛА
ДВЕРИ ...................................................... 44

ЗАДНЯЯ ДВЕРЬ

<<<<

ХЭТЧБЭК

>>>>

....... 45

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ............. 45

ПОИСК НЕИСПРАВНОСТЕЙ .................. 45

ЗАДНЯЯ ДВЕРЬ В СБОРЕ...................... 46

ЗАМОК ЗАДНЕЙ ДВЕРИ ......................... 48

ЛЮК.................................................49

ОСНОВНЫЕ ДАННЫЕ............................. 49

ГЕРМЕТИК ................................................ 49

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.......... 49

ПОИСК НЕИСПРАВНОСТЕЙ................... 50

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 53

Проверка герметичности ................... 53

Регулировка установки люка............. 53

ЛЮК........................................................... 54

КУЗОВ -

Капот

42-3

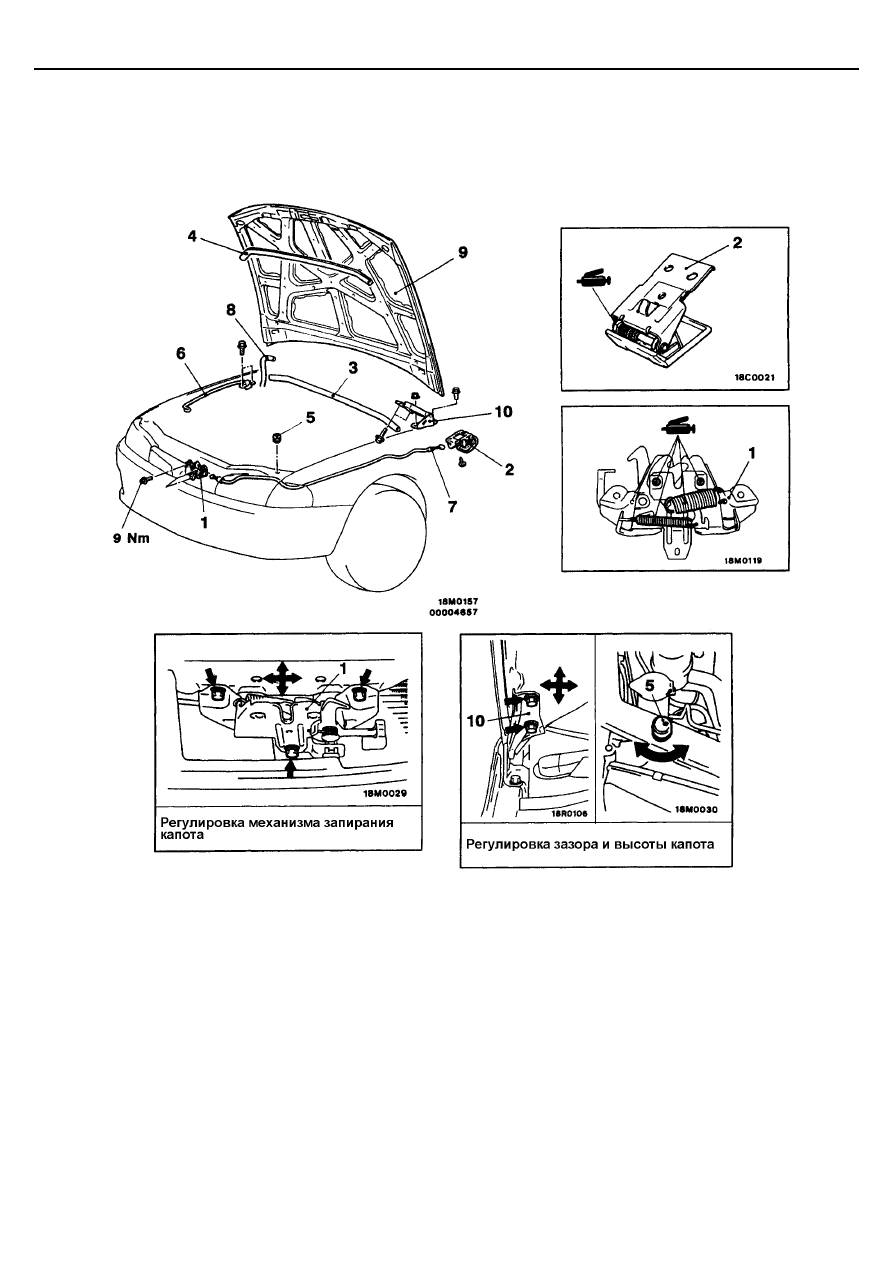

КАПОТ

СНЯТИЕ И УСТАНОВКА

1. Замок капота
2. Рукоятка открывания замка капота
3. Уплотнитель
4. Уплотнитель

<

Автомобили с кондиционером

>

5. Буфер
6. Упор капота
Последовательность снятия троса привода
замка капота

•

 Брызгозащитный щиток

<

Со стороны водителя

>

(см. стр. 42-7)
7. Трос привода замка капота

Последовательность снятия петли капота и
капота
8. Соединение шланга омывателя стекла
9. Капот
10. Петля капота

КУЗОВ -

Крышка багажника

<<<<

Седан

>>>>

42-4

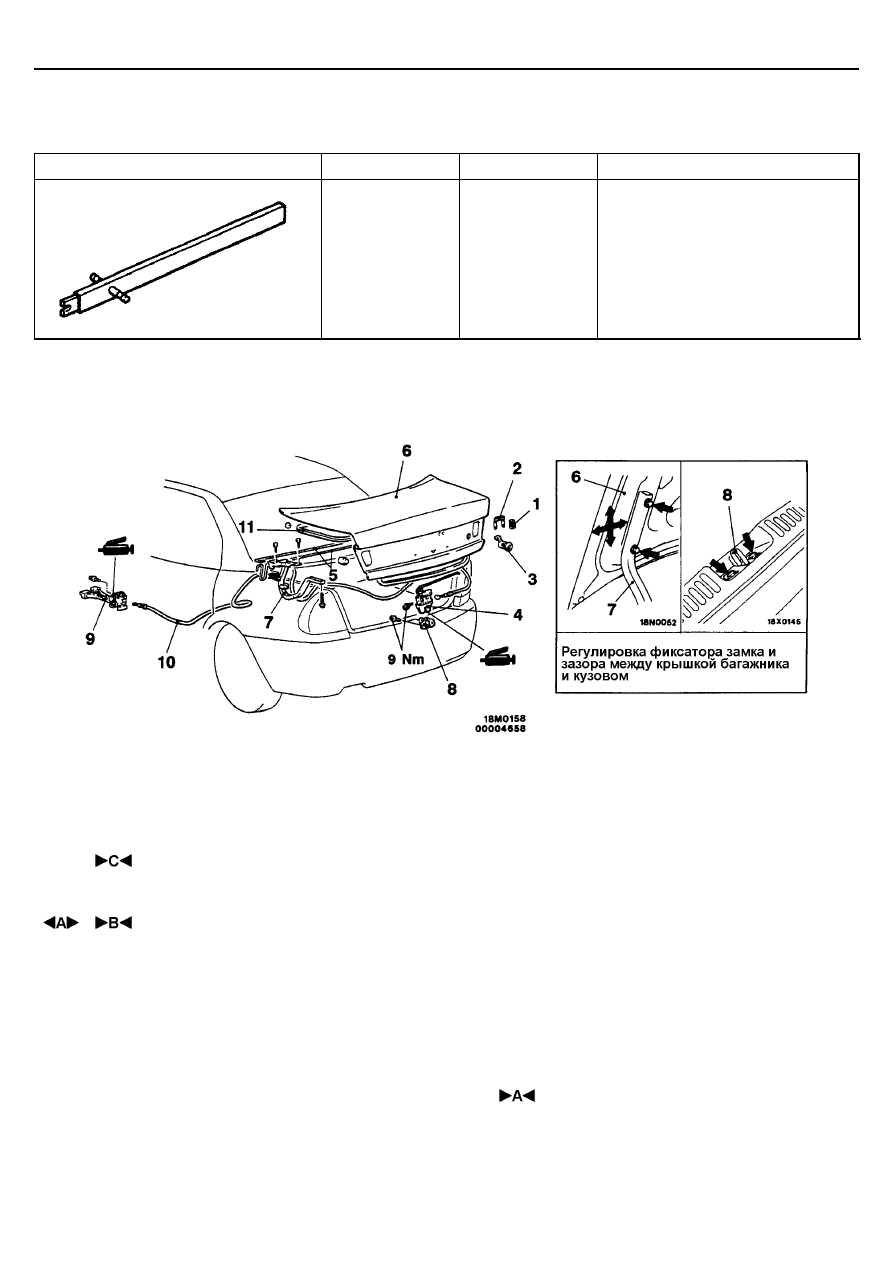

КРЫШКА БАГАЖНИКА

<<<<

СЕДАН

>>>>

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Назначение

МВ 991244

Съемник торсиона

Снятие и установка торсионов крышки
багажника

КРЫШКА БАГАЖНИКА

СНЯТИЕ И УСТАНОВКА

Последовательность снятия панели
крышки багажника

•



Фонарь освещения номерного знака

•



Накладка крышки багажника

1. Буфер
2. Скоба личинки замка
3. Личинка замка крышки багажника
4. Замок крышки багажника
5. Торсион крышки багажника
6. Панель крышки багажника

Снятие замка крышки багажника
4. Замок крышки багажника

Снятие петель крышки багажника

•



Задняя полка (Смотрите ГЛАВУ 52А)

6. Панель крышки багажника в сборе
7. Петли крышки багажника

Снятие фиксатора замка крышки багажника

•



Задняя облицовка багажника
(Смотрите ГЛАВУ 52А)

8. Фиксатор замка крышки багажника

Снятие рукоятки и троса привода крышки
багажника

•



Переднее сиденье (со стороны водителя)
(Смотрите ГЛАВУ 52А)

•



Заднее сиденье (смотрите ГЛАВУ 52А)

•



Накладка порога передняя
(См. ГЛАВУ 52А)

•



Накладка порога задняя (См. ГЛАВУ 52А)

•



Облицовка боковая багажника
(См. ГЛАВУ 52А)

4. Замок крышки багажника
9. Рукоятка открывания крышки багажника
10. Трос привода замка крышки багажника

Снятие уплотнителя крышки багажника
11. Уплотнитель крышки багажника

КУЗОВ -

Крышка багажника

<<<<

Седан

>>>>

42-5

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

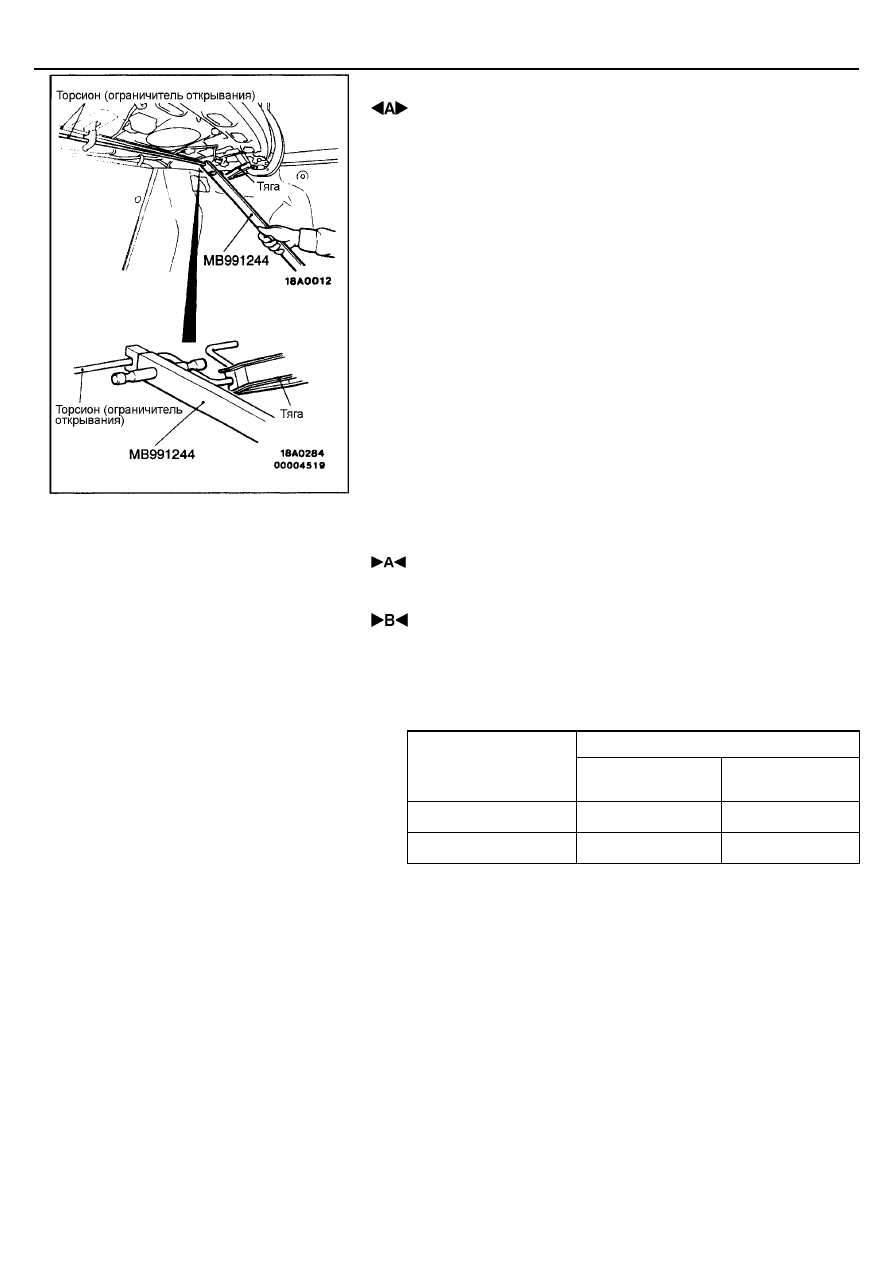

 СНЯТИЕ ТОРСИОНА КРЫШКИ БАГАЖНИКА

1.

Отсоедините жгут проводов кузова и разъем нижней панели задней
полки багажника.

2.

Установите специальный инструмент как показано на рисунке и,
толкая инструмент вниз, выньте торсион из тяги с одной стороны.
Затем повторите операцию с другой стороны.

Внимание
Специальный инструмент необходимо надежно одеть на
торсион, в противном случае он может выскочить из паза и
повредить детали кузова.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА УПЛОТНИТЕЛЯ КРЫШКИ БАГАЖНИКА

Установите уплотнитель таким образом, чтобы маркировка и стык совпали
с центральной линией кузова.

 УСТАНОВКА ТОРСИОНА КРЫШКИ БАГАЖНИКА

1.

Перед установкой проверьте и убедитесь в том, что цвет
идентификационной маркировки посередине торсионов соответствует
спецификации.

Идентификационный цвет маркировки

Торсион

Автомобили без
заднего спойлера

Автомобили с
задним спойлером

Левая сторона

-

Зеленый

Правая сторона

Красный

Желтый

2.

Вставьте конец торсиона в соответствующее отверстие со стороны
тяги.

3.

Оденьте специальный инструмент на торсион, таким образом, как и
при снятии, и затем, закручивайте торсион, прицепив его к тяге. После
этого прицепите торсион к держателю.

Внимание
Специальный инструмент необходимо надежно одеть на
торсион, в противном случае он может выскочить из паза и
повредить детали кузова.
