Mitsubishi Colt Lancer (1996-1998). Руководство - часть 148

(ABS) <2WD> -

Главный тормозной цилиндр и вакуумный усилитель тормозов

35В-31

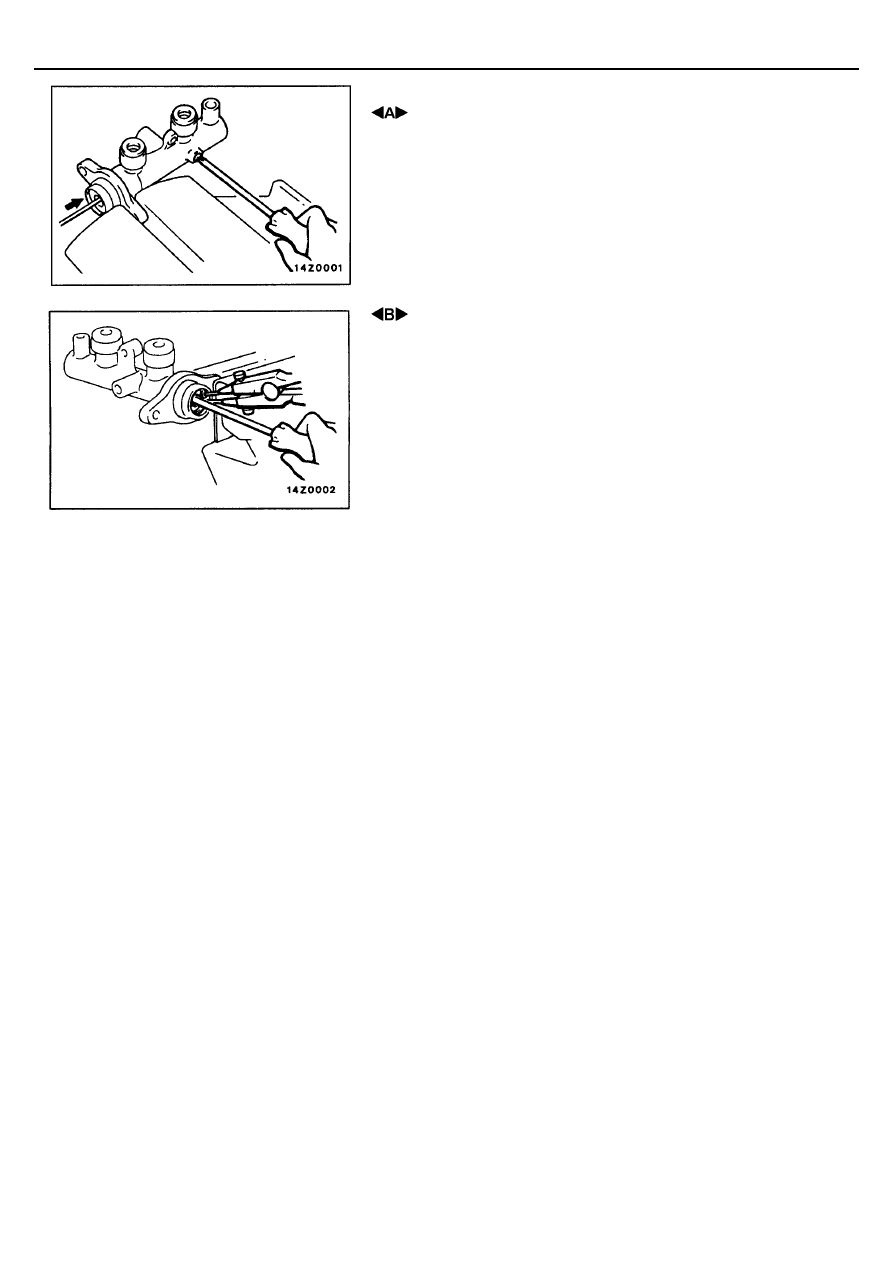

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 ОТВОРАЧИВАНИЕ СТОПОРНОГО БОЛТА ПОРШНЯ

Отверните стопорный болт при одновременном нажатии на поршень.

 СНЯТИЕ СТОПОРНОГО КОЛЬЦА ПОРШНЯ

Снимите стопорное кольцо при одновременном нажатии на поршень.

ПРОВЕРКА

•



Проверьте отсутствие коррозии или выкрашивания металла на
внутренней поверхности корпуса главного тормозного цилиндра.

•



Проверьте отсутствие коррозии, задиров, износа или повреждений на
поршнях.

•



Проверьте отсутствие трещин или износа на диафрагме.

(ABS) <2WD> -

Задние барабанные тормоза

35В-32

ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•



Ослабление регулировочной гайки троса
стояночного тормоза.

•



Слив тормозной жидкости

Заключительные операции

•



Прокачка гидравлической системы тормозов (см. стр.
35В – 23)

•



Регулировка хода рычага стояночного тормоза

       (см. ГЛАВУ 36 – Технические операции на автомобиле)

Последовательность снятия рабочего
тормозного цилиндра
1. Тормозной барабан
2. Пружина автоматического регулятора
8. Верхняя возвратная пружина
16. Соединение тормозной трубки
21. Рабочий тормозной цилиндр

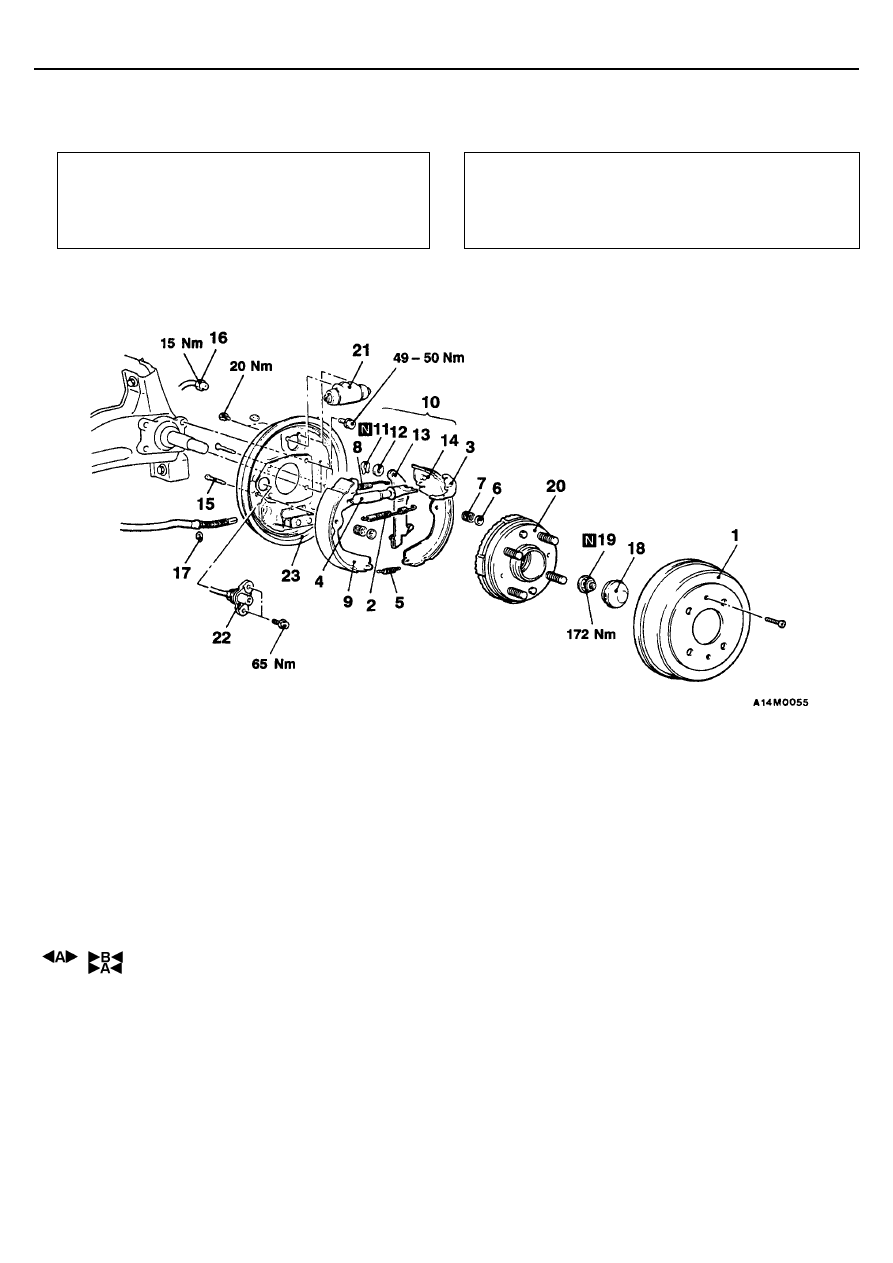

Последовательность снятия заднего
барабанного тормоза
1. Тормозной барабан
2. Пружина автоматического регулятора
3. Рычаг автоматического регулятора
4. Автоматический регулятор зазора
5. Нижняя возвратная пружина
6. Колпачок держателя
7. Пружина держателя
8. Верхняя возвратная пружина
9. Тормозная колодка с накладкой в сборе
10. Тормозная колодка и рычаг
      стояночного тормоза в сборе
11. Фиксатор
12. Шайба выпуклая
13. Рычаг стояночного тормоза
14. Тормозная колодка с накладкой в сборе
15. Держатель тормозной колодки
16. Соединение тормозной трубки
17. Стопорное кольцо
18. Колпак ступицы
19. Гайка ступицы
20. Ступица заднего колеса и ротор в сборе
21. Рабочий тормозной цилиндр
22. Датчик частоты вращения колеса
23. Опорный щит

Внимание:
1.

Будьте осторожны при обращении с полюсом
датчика частоты вращения колеса и зубчатой
поверхностью ротора, чтобы не повредить их об
другие детали.

2.

При снятии ступицы заднего колеса в сборе
внутренняя обойма колесного подшипника может
остаться на оси. В этом случае необходимо всегда
заменять ступицу заднего колеса в сборе поскольку
при повреждении сальника  могут возникнуть утечки
смазки или повышенное биение.

(ABS) <2WD> -

Задние барабанные тормоза

35В-33

МЕСТА СМАЗКИ

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ФИКСАТОРА

При помощи плоской отвертки разожмите фиксатор и снимите его.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ВЫПУКЛОЙ ШАЙБЫ

Установите выпуклую шайбу как показано на рисунке.

 УСТАНОВКА ФИКСАТОРА

При помощи плоскогубцев установите и сожмите фиксатор.

(ABS) <2WD> -

Задние барабанные тормоза

35В-34

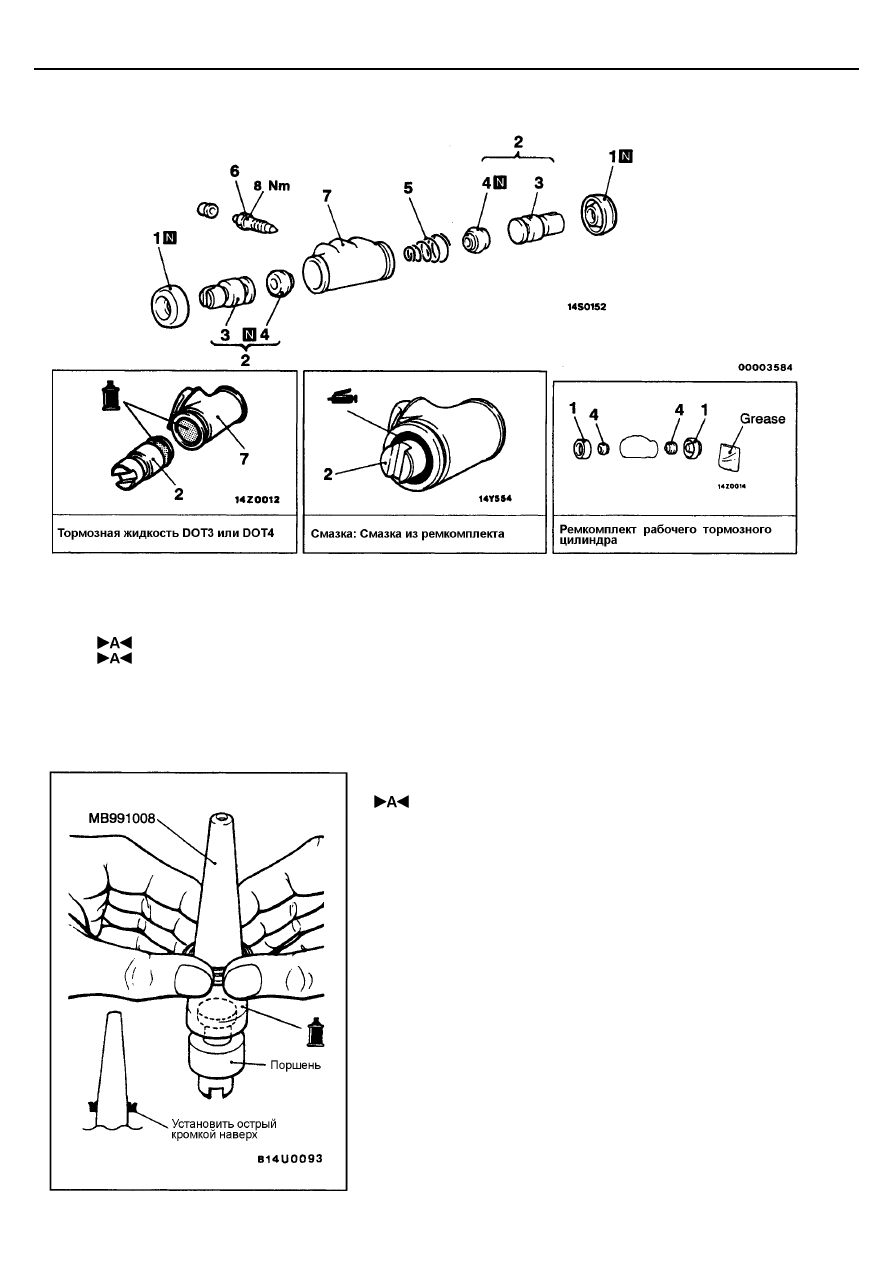

РАБОЧИЙ ТОРМОЗНОЙ ЦИЛИНДР
РАЗБОРКА И СБОРКА

Последовательность разборки
1. Пыльники
2. Поршень в сборе
3. Поршни
4. Уплотняющие кольца поршней

5. Пружина
6. Штуцер для прокачки
7. Корпус рабочего тормозного цилиндра

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

УСТАНОВКА УПЛОТНЯЮЩЕГО КОЛЬЦА ПОРШНЯ И

ПОРШНЯ

(1) Перед сборкой промойте поршень и цилиндр спиртом или

рекомендованной тормозной жидкостью.

(2) Смажьте тормозной жидкостью уплотняющие кольца  поршня и

используемый специальный инструмент.
Применяемая тормозная жидкость: DOT3 или DOT4

(3) Наденьте уплотнительное кольцо поршня на специальную оправку

так, чтобы острая кромка была обращена наверх и затем, опуская по
оправке вниз, установите его в канавку поршня.

Внимание:
Для того чтобы избежать скручивания или перекоса
уплотнительного кольца поршня при установке, опускайте его
медленно и аккуратно, одним движением без остановок.
