Mitsubishi Colt Lancer (1996-1998). Руководство - часть 132





ЗАДНЯЯ ПОДВЕСКА -

Продольный рычаг

34-10

ПРОВЕРКА



Проверьте отсутствие трещин и деформации на продольном рычаге
задней подвески.



Проверьте отсутствие трещин, износа и повреждений на втулках.

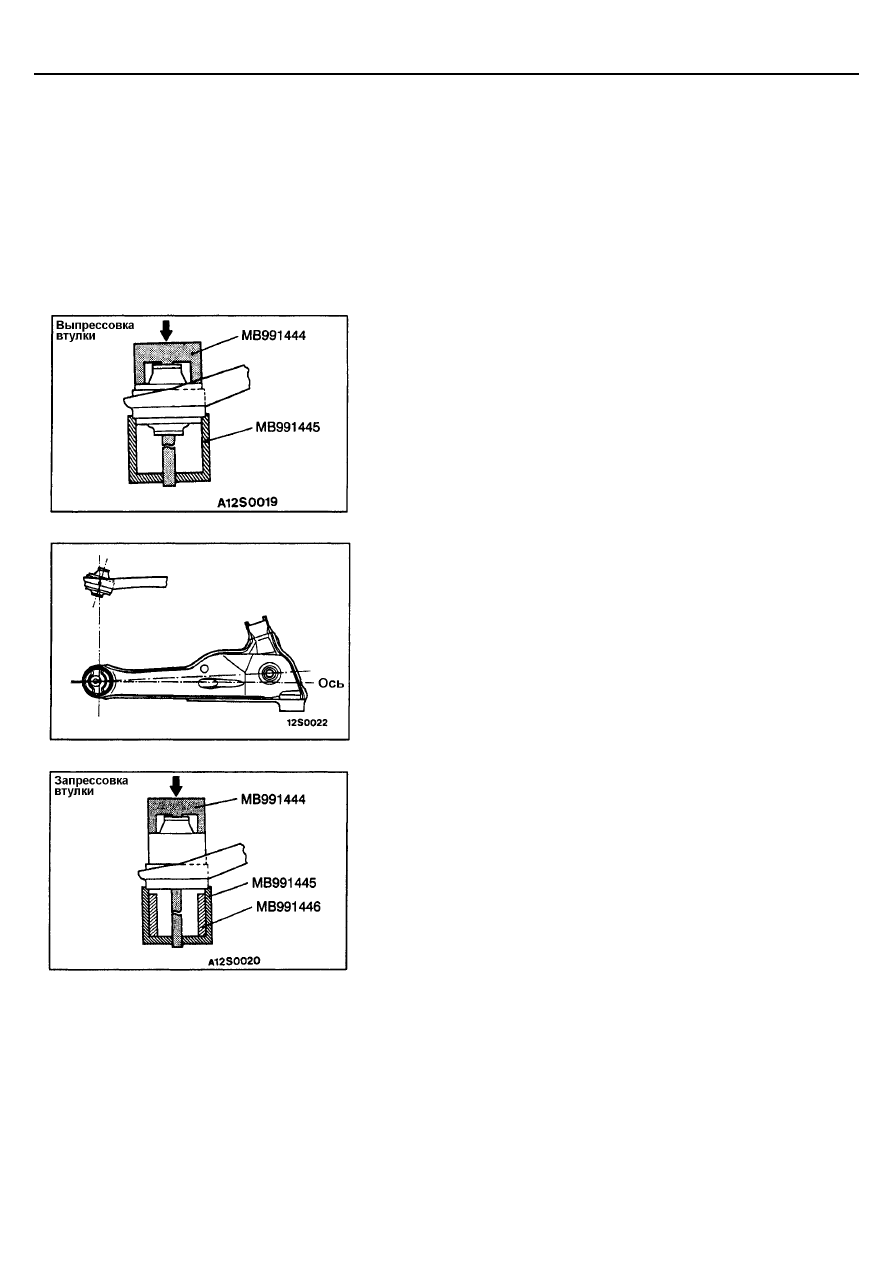

ЗАМЕНА ВТУЛКИ ПРОДОЛЬНОГО РЫЧАГА

(1) Для выпрессовки втулки продольного рычага используйте

специальные инструменты.

(2) Правильно сориентируйте и расположите втулку продольного рычага.

1.

Расположите длинный выступающий край внутренней трубки
втулки продольного рычага так, чтобы он был обращен внутрь
автомобиля.

2.

Установите втулку продольного рычага так, чтобы ось втулки
совпала с осью отверстия продольного рычага.

(3) Для запрессовки втулки продольного рычага используйте

специальные инструменты.

ЗАДНЯЯ ПОДВЕСКА -

Задняя стойка в сборе

34-11

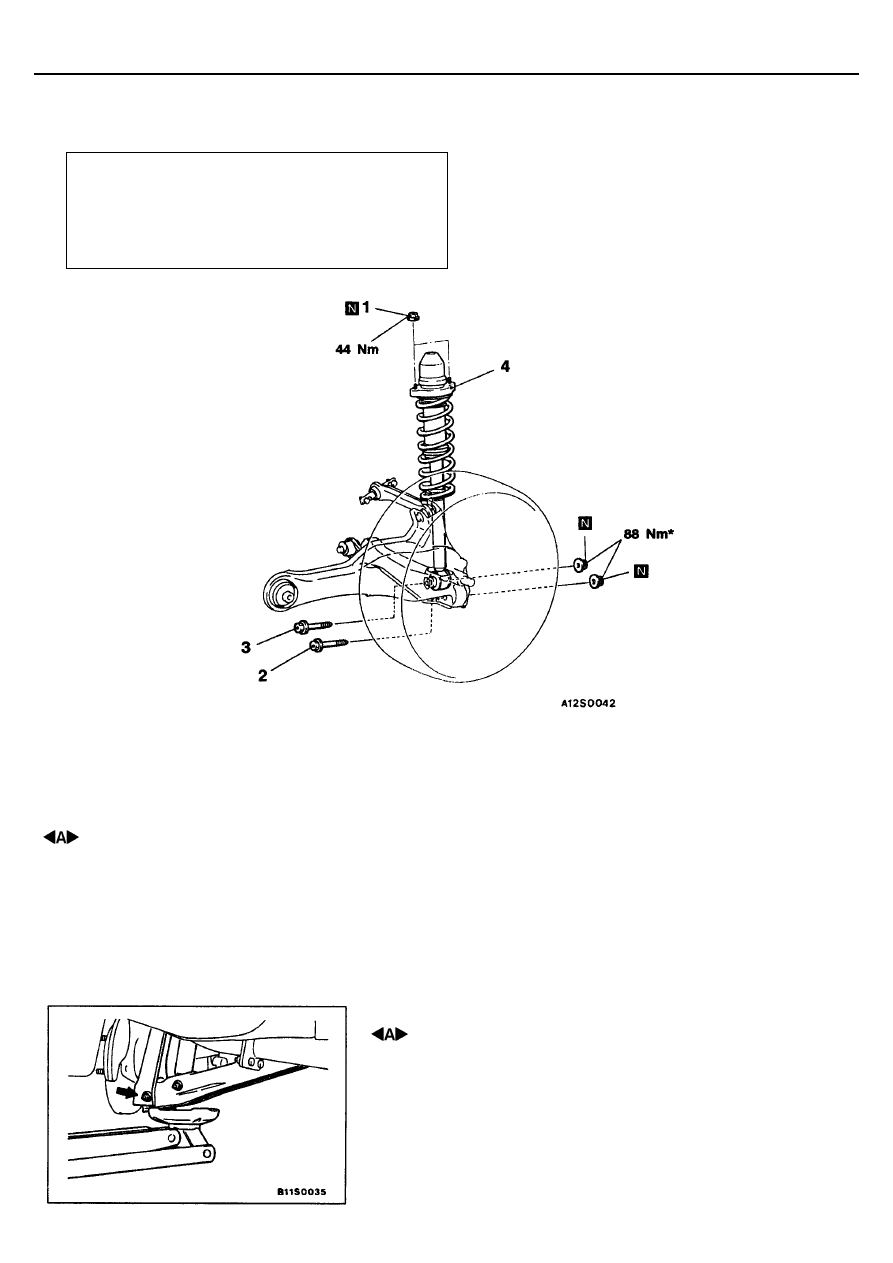

ЗАДНЯЯ СТОЙКА В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции



Отсоединение нижнего рычага от продольного
рычага (см. стр. 34-8)



Лючок доступа к амортизатору облицовки заднего
бокового окна (Хэтчбек)

 (См. Главу 52А (стр. 52А-8) - Облицовка)

Последовательность снятия
1. Самоконтрящаяся фланцевая гайка
2. Соединение нижнего рычага
    и продольного рычага
3. Соединение задней амортизаторной стойки
в сборе и нижнего рычага
4. Задняя стойка в сборе

Внимание:
* Указывает детали, которые необходимо затянуть
предварительно, а затем произвести окончательную
затяжку, опустив незагруженный автомобиль на
колеса.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ НИЖНЕГО РЫЧАГА ОТ

ПРОДОЛЬНОГО РЫЧАГА

После установки домкрата под нижний рычаг подвески, отсоедините
элементы крепления нижнего и продольного рычагов.

ПРОВЕРКА

Проверьте отсутствие износа и трещин на резиновых деталях.

Проверьте амортизатор на отсутствие неисправностей, утечек
жидкости и постороннего шума при работе.

ЗАДНЯЯ ПОДВЕСКА -

Задняя стойка в сборе

34-12

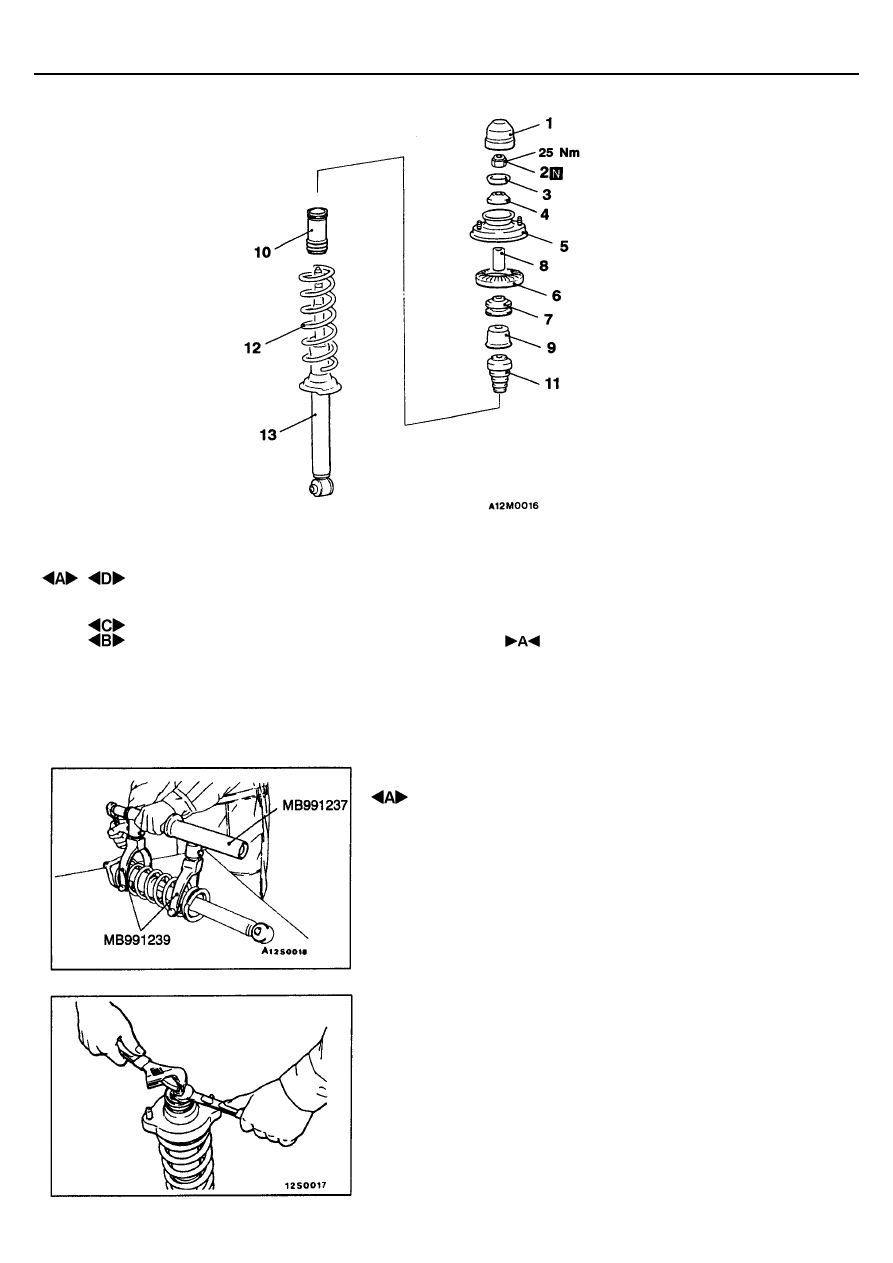

РАЗБОРКА И СБОРКА

Последовательность разборки

1. Защитный колпачок
2. Самоконтрящаяся гайка
3. Шайба
4. Верхняя втулка "В"
5. Верхняя опора стойки
6. Верхняя чашка пружины

7. Верхняя втулка "А"
8. Гильза
9. Чашка амортизатора
10. Защитный кожух
11. Буфер резиновый
12. Пружина задней подвески
13. Амортизатор

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ САМОКОНТРЯЩЕЙСЯ ГАЙКИ

(1) Для сжатия пружины используйте специальные приспособления.

Внимание:
1.  Установите приспособление для сжатия пружины

симметрично относительно концов пружины таким образом,
чтобы его рычаги были максимально раздвинуты.

2.  Не применяйте ударный гайковерт при затяжке болта

специального приспособления.

(2) Удерживая ключом шток амортизатора, отверните самоконтрящуюся

гайку.

Внимание:
Не применяйте ударный гайковерт при отворачивании
самоконтрящейся гайки.

ЗАДНЯЯ ПОДВЕСКА -

Задняя стойка в сборе

34-13

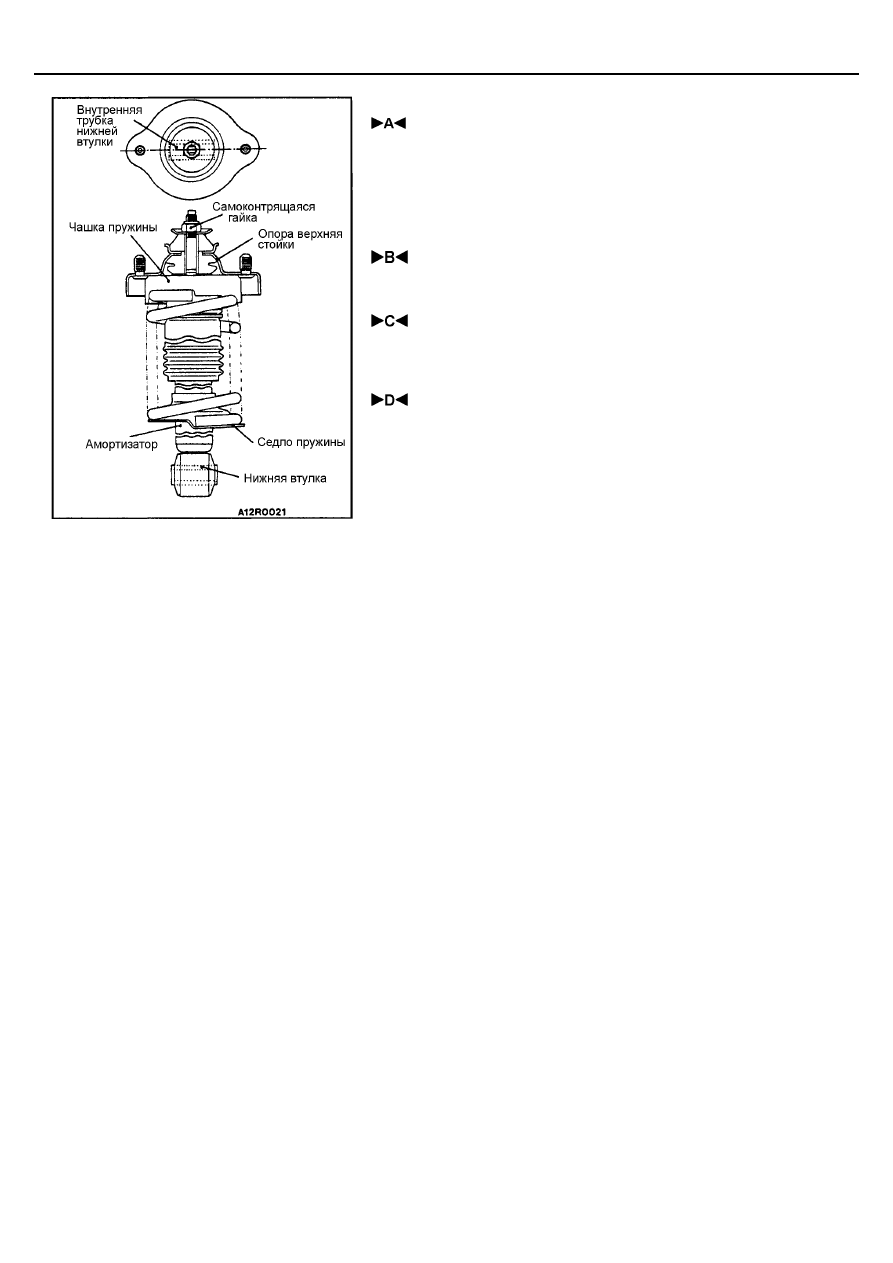

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА ПРУЖИНЫ ЗАДНЕЙ ПОДВЕСКИ

(1) Сожмите пружину специальным приспособлением (МВ991237,

МВ991239) и установите ее на амортизатор.

Внимание:
Не применяйте ударный гайковерт при затягивании болта
специального приспособления.

(2) Совместите нижний виток пружины с выемкой на седле пружины.

 УСТАНОВКА ВЕРХНЕЙ ЧАШКИ ПРУЖИНЫ

Совместите верхний виток пружины с выемкой в верхней чашке и
установите чашку.

 УСТАНОВКА ВЕРХНЕЙ ОПОРЫ СТОЙКИ

Установите верхнюю опору стойки таким образом, чтобы ось нижней
втулки амортизатора совпадала с линией между болтами крепления
верхней опоры при виде сверху.

 УСТАНОВКА САМОКОНТРЯЩЕЙСЯ ГАЙКИ

(1) Предварительно затяните самоконтрящуюся гайку.
(2) Снимите специальное приспособление (МВ991237, МВ991239) и

затяните самоконтрящуюся гайку указанным моментом затяжки.
Внимание:
Не применяйте ударный гайковерт.

ПРОВЕРКА



Проверьте отсутствие повреждений резиновых деталей.



Проверьте отсутствие износа, трещин или повреждений пружин
задней подвески.
