ПОРШЕНЬ С ШАТУНОМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

ВНИМАНИЕ

Использование расширителя колец для
установки элементов маслосъёмного
кольца может, в отличие от других колец,
привести к поломке маслосъёмных колец

2. Чтобы установить кольцо, нужно завести

один его конец в канавку и пальцем постепен_
но дожать остальную часть кольца, как пока_
зано на рисунке.

3. Убедитесь в том, что установленные (верхнее

и нижнее) маслосъёмные кольца свободно
перемещаются в канавках в обе стороны.

>>C<< УСТАНОВКА
КОМПРЕССИОННЫХ КОЛЕЦ

При помощи расширителя колец установите
компрессионные кольца на поршень так, чтобы
метка колец была обращена вверх (к днищу
поршня).

Идентификационная метка
1_е кольцо: 1R
2_е кольцо: 2R

NOTE: Все существующие кольца имеют
размерную маркировку:

>>E<< УСТАНОВКА ПОРШНЯ
С ШАТУНОМ

1. Обильно смажьте моторным маслом поршень

и кольца.

2. Разведите в стороны замки компрессионных

колец и половинок маслосъёмного кольца,
как показано на рисунке.

3. Развернув поршень меткой на днище

к передней части двигателя, вставьте
его с шатуном в цилиндр.

Размер

Цвет метки

Номинал

Метка отсутствует

ремонтный +0,50 мм

Голубая метка

ремонтный +1,00 мм

Желтая метка

AK202785

Свободный конец маслосъёмного конца

AB

AK202786

Расширитель колец

AB

AK202807

№ 2

AB

№ 1

Метки размерной группы

Метки верхней части колец

Размер

Метка размера

Номинал

1_е кольцо Метка отсутствует

(голубая краска
по кромке)

2_е кольцо Метка отсутствует

 (зелёная краска
по кромке)

ремонтный +0,50 мм

50

ремонтный +1,00 мм

100

AK202730

№ 1

№ 2

Верхняя и нижняя части маслосъёмного кольца

Верхняя и нижняя части
маслосъёмного кольца

AB

AK202798

11D

-61

ПОРШЕНЬ С ШАТУНОМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

ВНИМАНИЕ

•

Не наносите по днищу сильных ударов.
Это может привести к поломке колец.

•

Вставляя поршень в цилиндр,
проявляйте внимательность с тем, чтобы
не сломать масляные форсунки.

4. Перед тем, как вставлять поршень в цилиндр,

обожмите кольца оправкой.

>>E<< УСТАНОВКА ШАТУННЫХ
ВКЛАДЫШЕЙ

1. Вкладыш для замены выбирается по

значению диаметра шатунной шейки в
соответствии с данными, приведёнными в
таблице ниже.

2. Маркировка размеров шеек выбита

в указанных местах.

3. Маркировка шатунных вкладышей выбита

на каждом вкладыше.

<Пример подбора вкладышей>

Если на коленчатом вале выбита метка "I"
диаметра шатунной шейки, то выбирается
вкладыш с меткой "1".

Если метка коленчатого вала плохо
различима, то измерьте диаметр шейки
и выберите вкладыш по результатам
измерения.

4. Установите выбранные вкладыши в шатун

и в шатунную крышку.

>>F<< УСТАНОВКА НИЖНЕЙ КРЫШКИ
ШАТУНА

1. Наденьте крышку на шатун, совместив метки,

нанесённые при разборке. Если устанавли_
вается новый шатун, на котором меток нет,
то обратите внимание на то, чтобы пазы для
осевой фиксации вкладышей находились
на одной стороне.

2. Проверьте, чтобы осевой зазор между

нижней головкой шатуна и коленчатым валом
находился в допустимых пределах.

Номинальное значение: 0.10

−

 0,25 мм

Предельно допустимое значение:
0,4 мм

Шатунная шейка

Шатунный
вкладыш

Идентифик
ационная
метка

Диаметр, мм

Идентификац
ионная метка

I

44,995 _ 45,000 1

II

44,985 _ 44,995 2

III

44,980 _ 44,985 3

AK202909

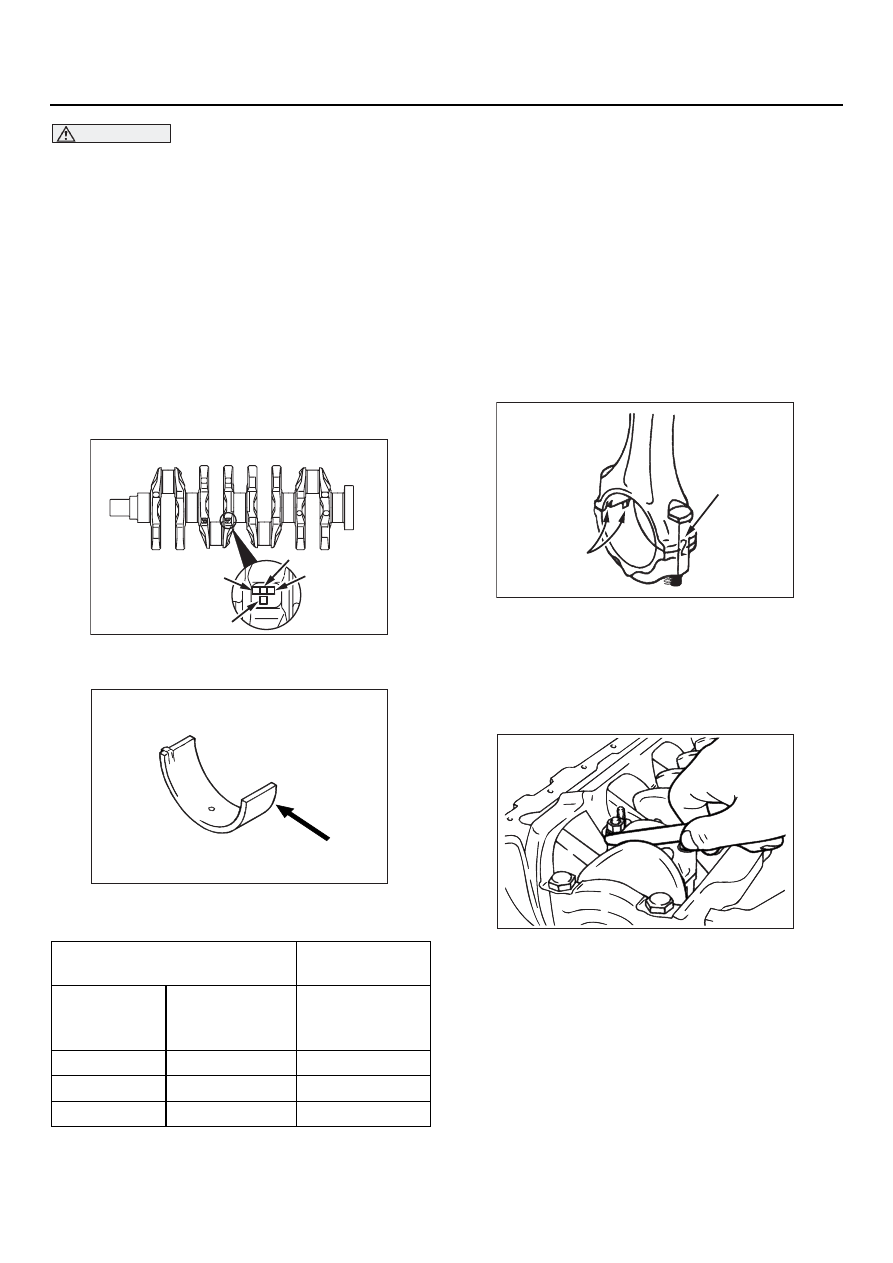

Расположение клейм с обозначением диаметра
шатунных шеек

№ 3

№ 1

№ 2

№ 4

AB

AK202719AB

AK202813

Номер цилиндра

Пазы для осевой
фиксации вкладышей

AB

AK202821

11D

-62

ПОРШЕНЬ С ШАТУНОМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

>>G<< ЗАТЯЖКА ГАЕК КРЕПЛЕНИЯ
ШАТУННОЙ КРЫШКИ

1. Затяжка гаек шатунной крышки выполняется

по пределу текучести. По этой причине
каждый болт, перед его установкой, должен
быть проверен на удлинение.

Проверить вытяжку резьбовой части болта
можно прогоняя пальцами гайку вдоль всей
резьбы. Если в какой_то части резьбы
ощущается заедание, то болт нужно
заменить на новый.

2. Перед установкой смажьте моторным

маслом резьбу и подголовник болта
крепления коренной крышки.

3. Наверните гайки на болты усилием пальцев,

затем поочерёдно и постепенно подтяните
гайки так, чтобы крышка села на место.

4. Затяните гайки моментом 20

±

 2 Н

⋅

м

5. Краской нанесите метки на гайки.
6. Под углом от 90

°

 до 94

°

 от меток на гайках

(в сторону их затягивания) нанесите метки
на торцевой части шатунных болтов.

ВНИМАНИЕ

•

Если довернуть болт меньше, чем на 90

°

,

то затяжка не будет достаточной.

•

Если доворот превысит 94

°

, то полно!

стью ослабьте гайку и повторите
последовательность затяжки с первого
шага.

7. Доверните гайку на угол от 90

°

 до 94

°

 чтобы

совместить метку на гайке с меткой на торце
болта.

ПРОВЕРКА

M1113008500387

ПОРШНЕВЫЕ КОЛЬЦА

1. Измерьте торцевой зазор между кольцом

и поршневой канавкой. Если зазор больше
допустимого, то замените кольцо или
поршень, либо то и другое вместе.

Номинальное значение:

1!е кольцо: 0,02

−

 0,06 мм

2!е кольцо: 0,02

−

 0,06 мм

Предельно допустимое значение:
0,1 мм

2. Вложите компрессионное или маслосъёмное

кольцо в цилиндр и протолкните его вниз
днищем поршня, чтобы кольцо приняло
правильное положение. Измерьте зазор
в замке поршня при помощи щупа.

NOTE: Если размер зазора превышает
допустимое значение, то замените кольцо.

Номинальное значение:
1!е кольцо: 0,20

−

 0,30 мм

2!е кольцо: 0,30

−

 0,45 мм

Маслосъёмное кольцо 0,10

−

 0,40 мм

Предельно допустимое значение:
1!е кольцо: 0,8 мм
2!е кольцо: 0,8 мм
Маслосъёмное кольцо 1,0 мм

AK202721

Гайка

Болт

90

˚

 до 94

˚

Метки, нанесённые
краской

AB

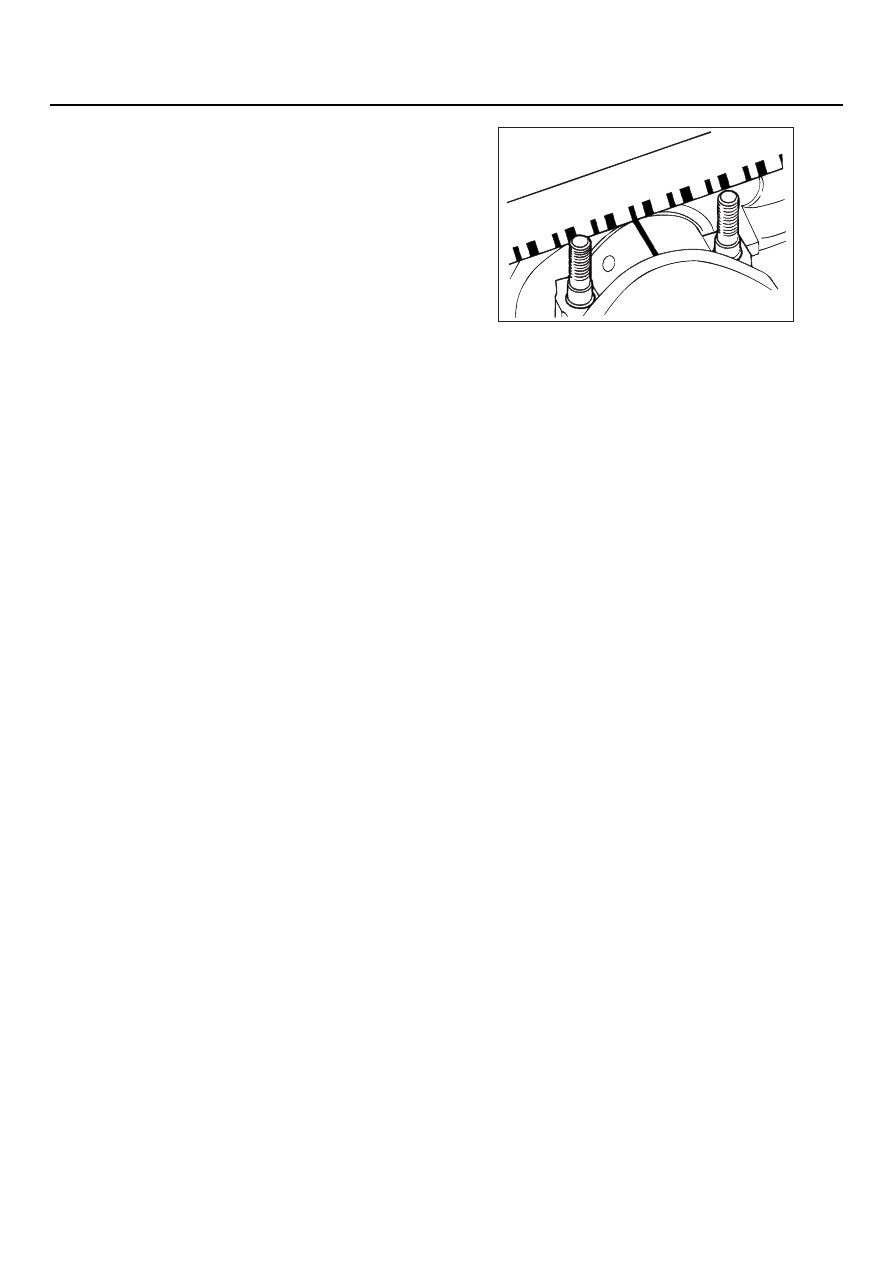

Метки, нанесённые краской

AK202787

AK202788

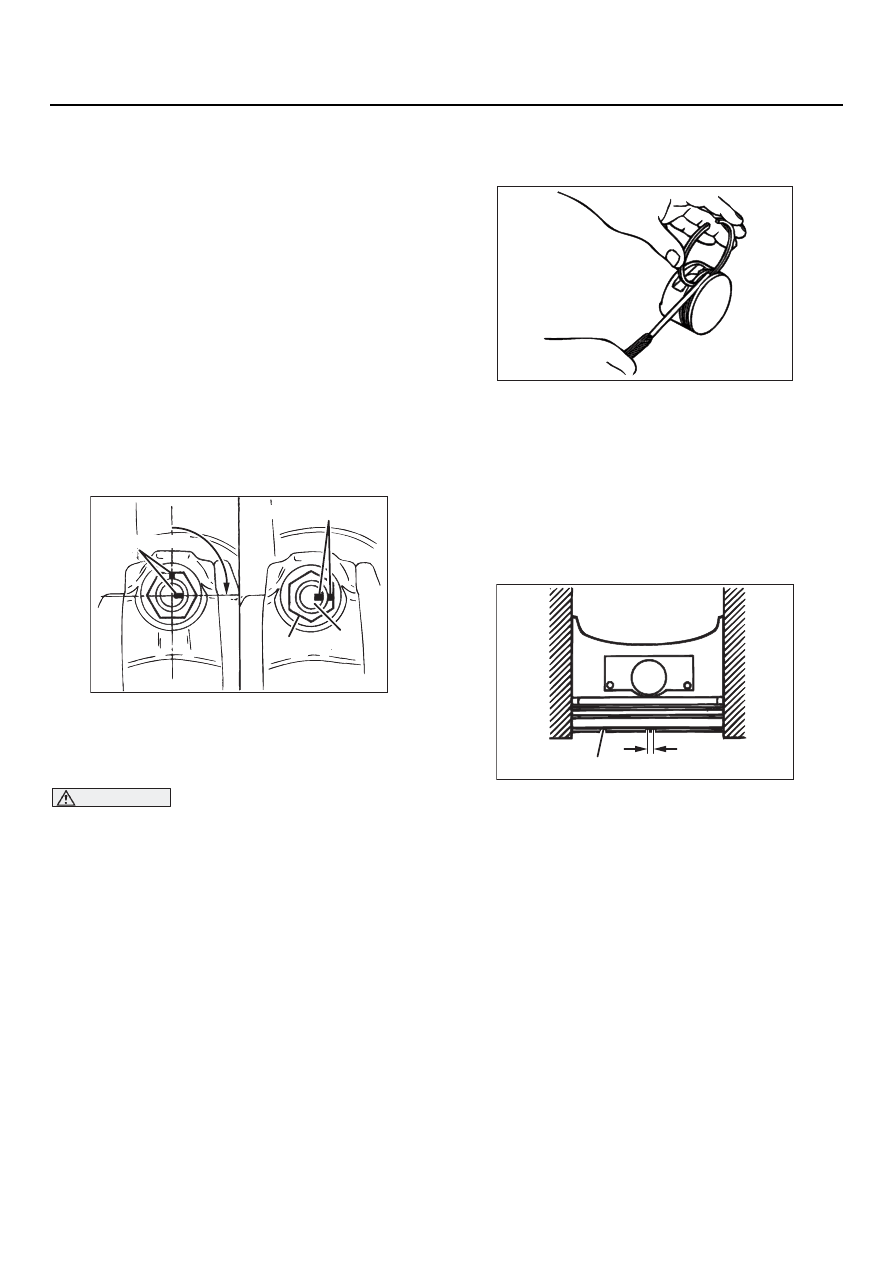

Продвиньте кольцо вниз
днищем поршня

Зазор в замке кольца

Поршневое кольцо

AB

11D

-63

ПОРШЕНЬ С ШАТУНОМ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

МАСЛЯНЫЙ ЗАЗОР НА ШАТУННОЙ
ШЕЙКЕ (ПРОВЕРКА
ДЕФОРМИРУЕМЫМ КАЛИБРОМ)

1. Удалите масло с поверхности шейки

и вкладыша.

2. Отрежьте кусок пластмассового калибра

длиной, равной ширине вкладыша и уложите
его на коренную шейку вала вдоль оси.

3. Осторожно наденьте шатунную крышку

и затяните гайки установленным моменто
20

±

 2 Н

⋅

м + 90

°

 _ 94

°

.

4. Отверните гайку и осторожно снимите

крышку шатуна.

5. Приложите самую широкую часть деформи_

рованной полоски к шкале, нанесённой
на упаковку с измерительной заготовкой.

Номинальное значение: 0,03

−

 0,05 мм

Допустимое значение: 0,1 мм

AK202848
