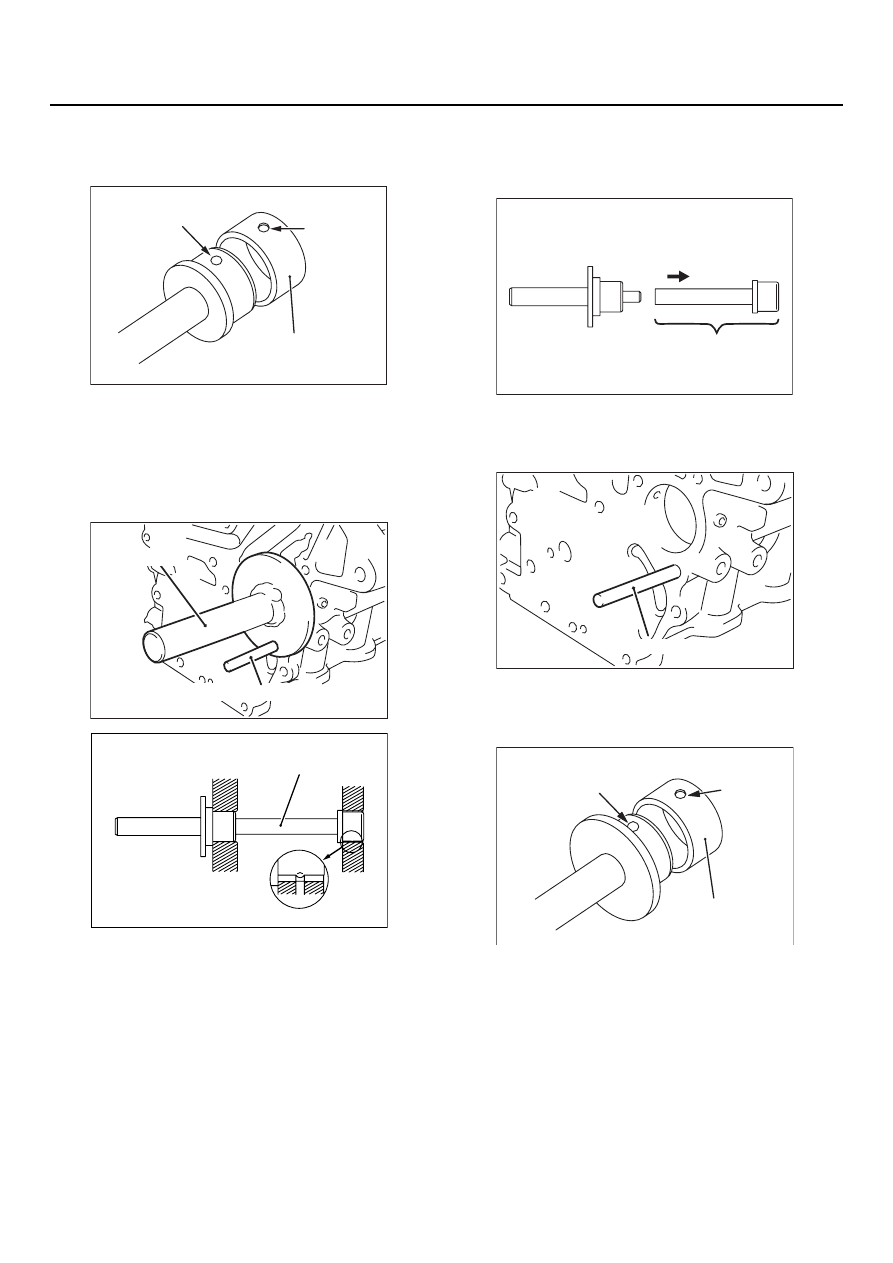

11D

-52

МАСЛЯНЫЙ ПОДДОН И МАСЛЯНЫЙ НАСОС

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

1. Закрепите в резьбе блока цилиндров

направляющий палец оправки MD998705,
как показано на рисунке.

2. Совместите подпружиненный шарик оправки

с масляным отверстием во втулке и наденьте
втулку на оправку.

3. Смажьте моторным маслом наружную

поверхность втулки и её гнездо в блоке
цилиндров.

4. При помощи приспособления MD998705

установите переднюю втулку. Проверьте,
чтобы масляное отверстие втулки совмести_
лось с масляным каналом в блоке цилиндров.

>>C<< УСТАНОВКА ПЕРЕДНЕЙ
ВТУЛКИ УРАВНОВЕШИВАЮЩЕГО
ВАЛА

1. Снимите с оправки MD998705 ту её часть,

которая предназначена для установки
заднего сальника.

2. Закрепите в резьбе блока цилиндров

направляющий палец оправки MD998705,
как показано на рисунке.

3. Совместите подпружиненный шарик оправки

с масляным отверстием во втулке и наденьте
втулку на оправку.

4. Смажьте моторным маслом наружную

поверхность передней втулки и её гнездо
в блоке цилиндров.

AK300621 AD

Подпружиненный шарик

Правая задняя втулка

Масляный
канал

AK300179

MD998705

MD998705 (Направляющий палец)

AG

AK300622AG

MD998705

AK300623 AF

Часть оправки, предназначенная
для установки задней втулки

MD998705

AK300178

MD998705(Направляющий палец)

AD

AK304592 AB

Подпружиненный шарик

Правая передняя
втулка

Масляный
канал

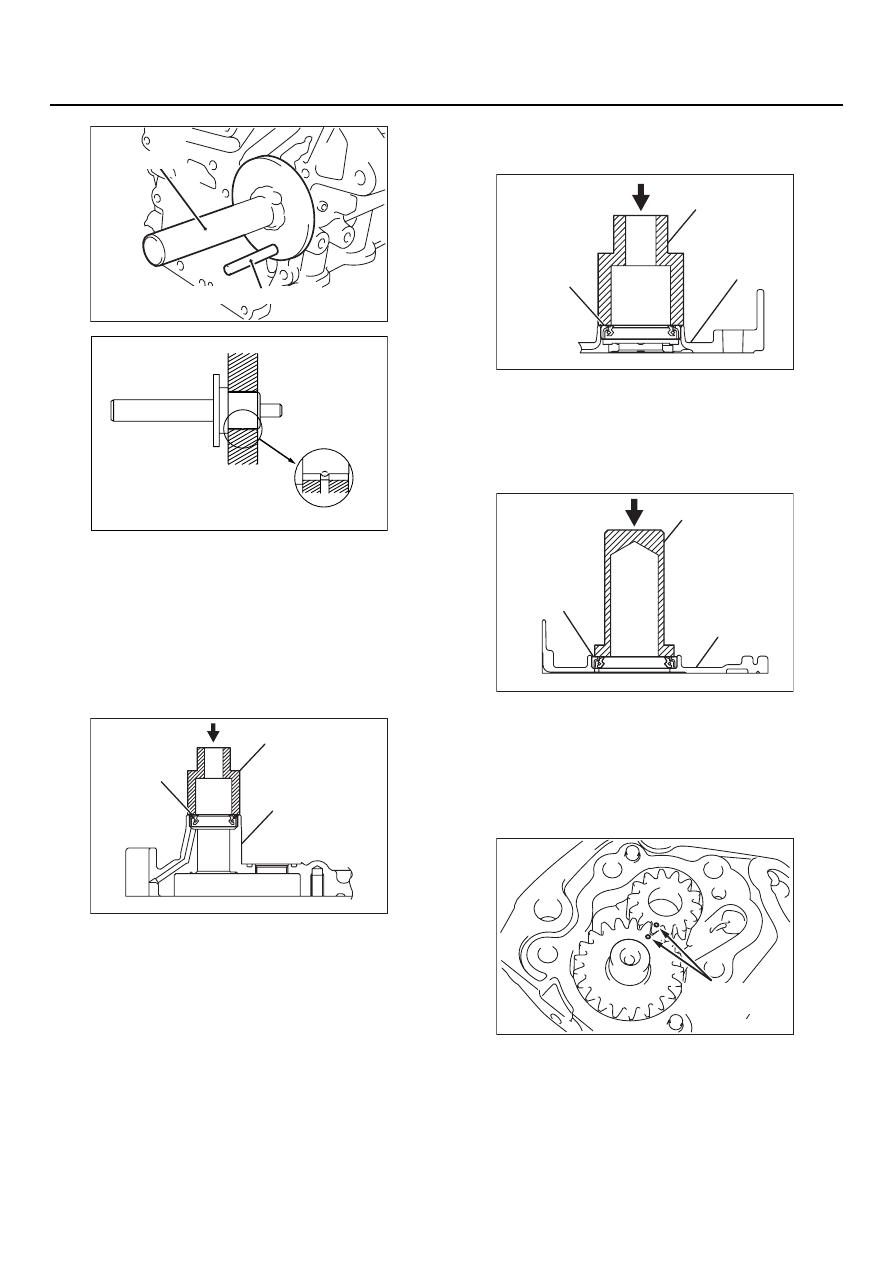

11D

-53

МАСЛЯНЫЙ ПОДДОН И МАСЛЯНЫЙ НАСОС

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

5. При помощи приспособления MD998705

установите переднюю втулку. Проверьте,
чтобы масляное отверстие втулки
совместилось с масляным каналом в блоке
цилиндров.

>>D<< УСТАНОВКА САЛЬНИКА ВАЛА
ПРИВОДА МАСЛЯНОГО НАСОСА

Воспользуйтесь торцевой головкой подходя_
щего размера для установки сальника.

>>E<< УСТАНОВКА САЛЬНИКА
УРАВНОВЕШИВАЮЩЕГО ВАЛА

Воспользуйтесь торцевой головкой подходя_
щего размера для установки сальника.

>>A<< УСТАНОВКА ЗАДНЕГО
САЛЬНИКА КОЛЕНЧАТОГО ВАЛА

Используя оправку MD998375, запрессуйте
сальник в гнездо.

>>G<< УСТАНОВКА ВЕДОМОГО
И ВЕДУЩЕГО КОЛЁС МАСЛЯНОГО
НАСОСА

Обильно смажьте зубчатые колеса моторным
маслом и совместите на них метки.

AK300179

MD998705

MD998705 (Направляющий палец)

AG

AK300624

AK301070 AD

Сальник

Торцевая головка

Передняя крышка
двигателя

AK301071 AD

Сальник

Торцевая головка

Передняя крышка

AK301072 AD

MD998375

Сальник

Передняя крышка

AK300180 AD

Метки совмещения
зубчатых колёс

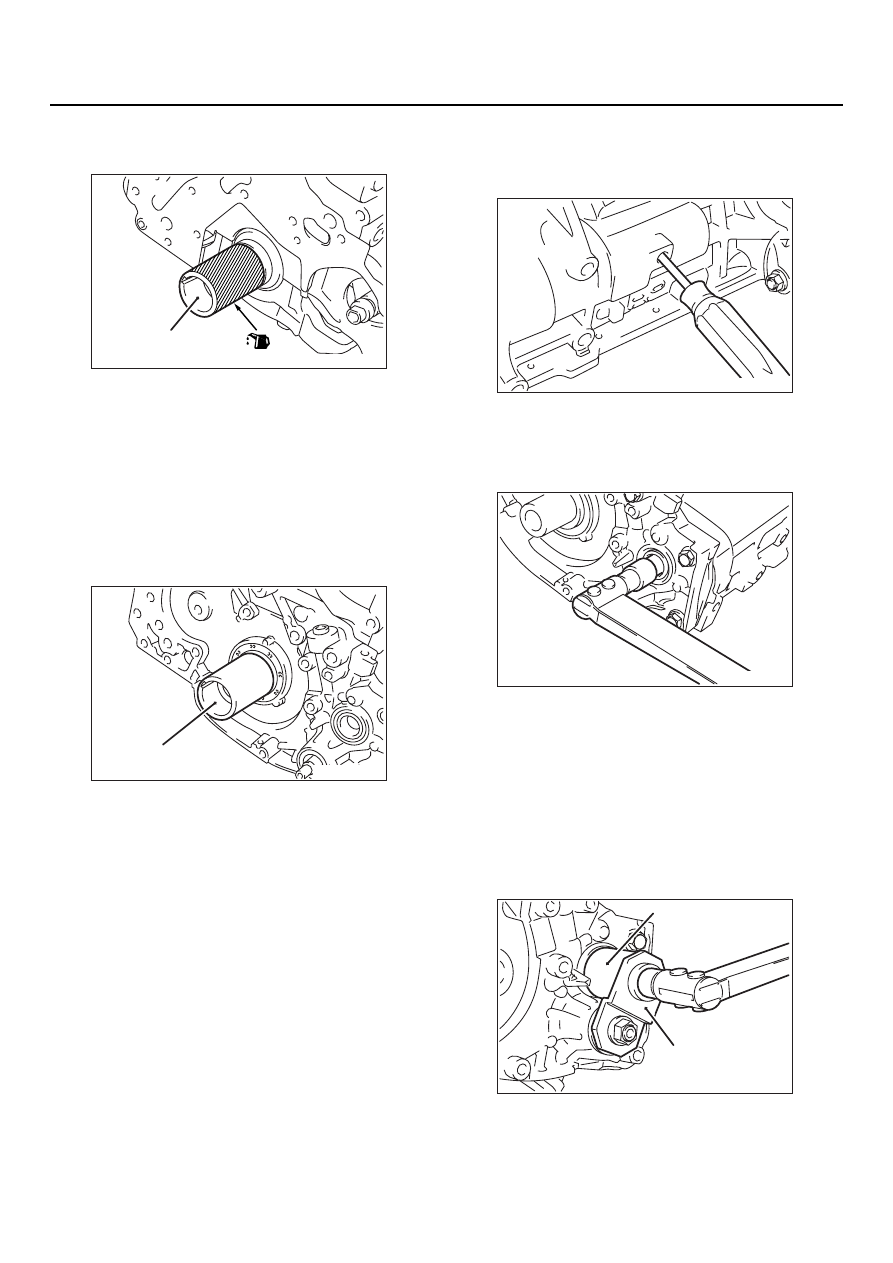

11D

-54

МАСЛЯНЫЙ ПОДДОН И МАСЛЯНЫЙ НАСОС

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

>>H<< УСТАНОВКА ПЕРЕДНЕЙ
КРЫШКИ

1. Наденьте на носок коленчатого вала напра_

вляющую сальника MD998285 и смажьте её
поверхность моторным маслом. Не забудьте
надеть направляющую оправку сальника при
его установке.

2. Установите переднюю крышку с новой

прокладкой на блок цилиндров и временно
притяните все болты за исключением тех,
что используются для крепления головки
масляного насоса.

3. Установите головку масляного фильтра

с новой прокладкой на переднюю крышку
и временно притяните головку болтами
с шайбами.

4. Затяните все болты крепления

установленным моментом.

>>I<< ВВОРАЧИВАНИЕ БОЛТА
КРЕПЛЕНИЯ ЗУБЧАТОГО КОЛЕСА
НАСОСА

1. Вставьте в отверстие в левой стороне блока

цилиндров жало крестовой отвёртки
с диаметром 8 мм, чтобы застопорить
противовес уравновешивающего вала.

2. Закрепите ведомое зубчатое колесо масля_

ного насоса на торце уравновешивающего
вала, затянув болт установленным моментом.

Величина момента затяжки: 36

±

 3 Н

⋅

м

3. Выньте отвёртку и заверните заглушку.

>>A<< УСТАНОВКА ЗАГЛУШКИ

1. Вложите в переднюю крышку новое

кольцевое уплотнение.

2. При помощи специальной головки затяните

заглушку установленным моментом.

•

Спецключ MD998162

•

Фиксатор спецключа MD998783

AK300181AD

MD998285

AK300182

MD998285

AD

AK300172

AK300183

AK300184

MD998162

MD998783

AD

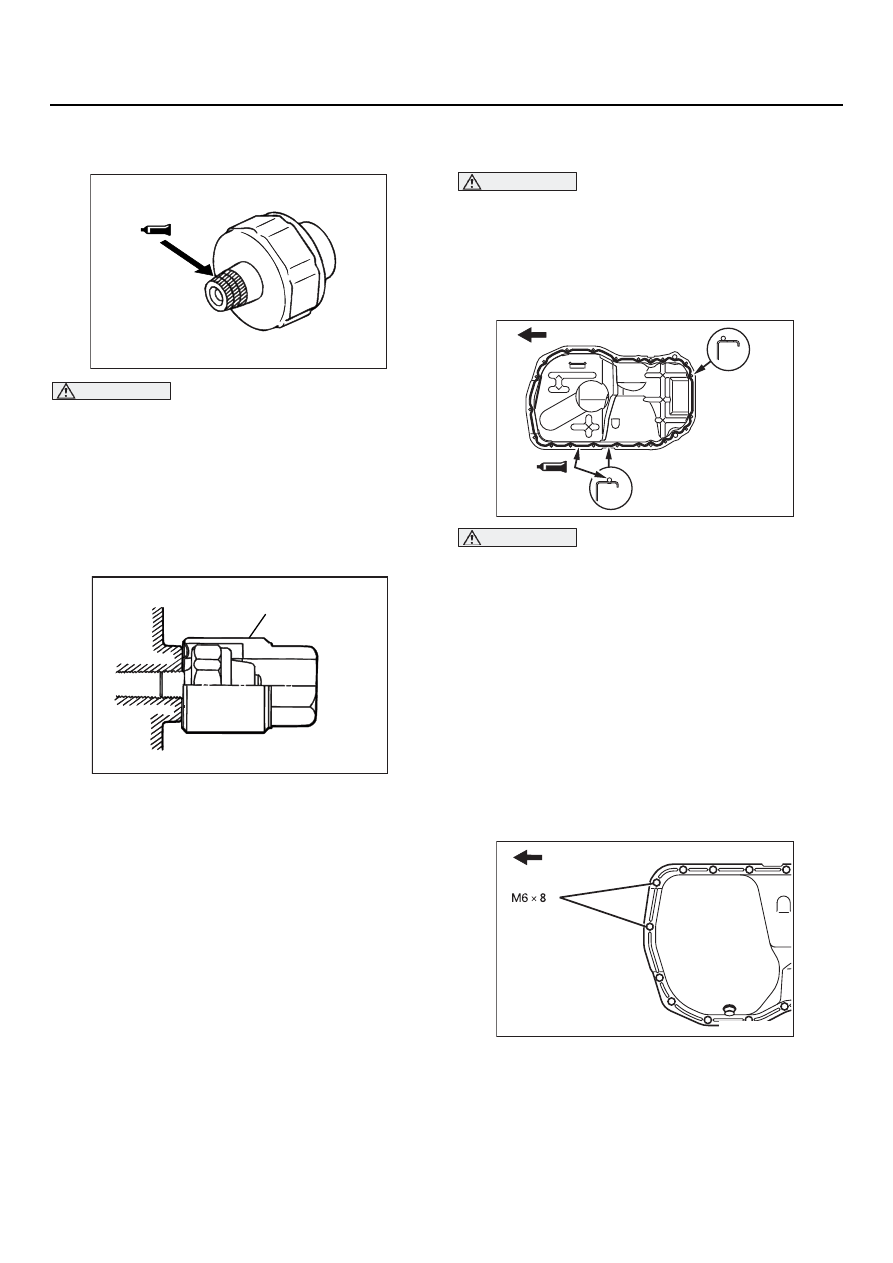

11D

-55

МАСЛЯНЫЙ ПОДДОН И МАСЛЯНЫЙ НАСОС

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

>>K<< УСТАНОВКА ДАТЧИКА
АВАРИЙНОГО ДАВЛЕНИЯ МАСЛА

ВНИМАНИЕ

Соблюдайте осторожность, чтобы
не блокировать герметиком масляный
канал.

1. Нанесите герметик на резьбовую часть

датчика.

Наименование герметика:
3M ATD, № по каталогу 8633

или его эквивалент

2. Притяните датчик давления к блоку

цилиндров моментом 19

±

 3 Н

⋅

м, используйте

специальный торцевой ключ MD998054.

>>L<< УСТАНОВКА МАСЛЯНОГО
ПОДДОНА

ВНИМАНИЕ

Не наносите свежий герметик поверх
остатков старого. Такая практика может
привести к появлению течи масла.

1. Тщательно удалите остатки старого

герметика с уплотняемых поверхностей
блока цилиндров и поддона.

ВНИМАНИЕ

Если нанести слишком большое количество
герметика, то его выдавит из стыка и герме!
тик может попасть в масляные каналы,
слишком малое количество герметика
может привести к пропуску масла по стыку.

2. Нанесите по всему периметру поддона валик

герметика диаметром 4 мм.

Рекомендуемый герметик:
Герметик Mitsubishi, номер по каталогу
MD970389 или равноценный

NOTE: В тех местах привалочной поверхнос2
ти поддона, где имеется канавка, герметик
следует укладывать в центральную часть
канавки.

3. В те места, которые показаны на рисунке,

нужно вворачивать более короткие болты.

AK301550AB

AK301569AB

MD998054

AK202694

Передняя часть двигателя

Сечение
по отверстию
для болта

Сечение
по канавке

AB

AK202693

Передняя часть двигателя

AB
